自AMD在2019年下半年推出X570晶片組，以及各大廠家推出X570主機板以來，想買這些主機板的玩家們一直都有一個兩難局面：X570主機板相比X470或以及B450，可以享受到PCI-E 4.0、更多的PCI-E通道以及更加好的擴充套件能力，但同時，由於X570晶片溫度比較高，需要搭載一個額外的小風扇來為其降溫。先不說這個小風扇的噪音大不大或者壞了要怎麼辨，有不少X570主機板上的這個小風扇是剛剛好就在顯示卡的下方，這也是為什麼有的玩家在把顯示卡插上X570主機板的第一條PCI-E插槽之後，計算機會因為晶片組過熱而黑屏宕機。

不過現在華碩就推出了全新一批的X570主機板，這些新的X570主機板全部都是沒有晶片組風扇的，例如面向玩家的CROSSHAIR VIII EXTREME以及更早的CROSSHAIR VIII DARK HERO，晶片組是依靠純被動散熱。而在這次華碩推出的4款新X570主機板之中，就有一款是專門為創作者而設的，那就是我們今天的主角，ProArt X570 CREATOR WIFI了。

新舊X570主機板有什麼不同？

可能會有人問了，“哎，那這麼新的這些X570主機板，是不是晶片組和舊的那些有甚不一樣的地方呢?”其實X570晶片組本身是沒有不一樣的地方，仍舊是那個X570晶片，功能是一樣的，因此並不存在說新的X570晶片組會比舊的在什麼方面要好這樣的說法。

唯一有區別的就是，為了讓新的X570主機板可以達成被動散熱的目標，各大主機板廠家都是收到了AMD最新的一個AGESA微碼，可以讓廠家調整X570晶片組的電壓，從而降低晶片組的溫度，讓主機板即便只有被動散熱也以壓得住晶片組的溫度。

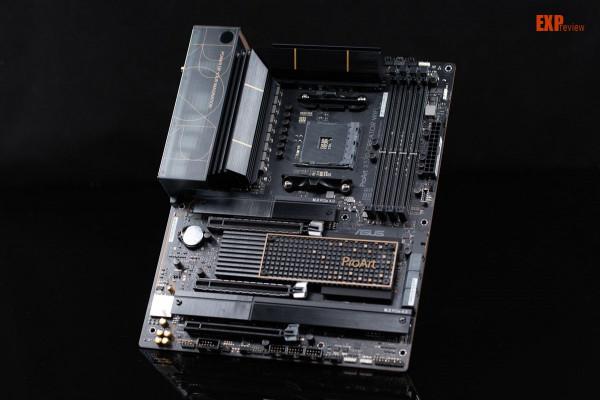

ProArt X570 CREATOR WIFI主機板基本介紹

ProArt系列的產品面對的目標群體是專業人士以及創作者，因此不論是這個系列的顯示器或者主機板都會有一些可以加速創作的特性，這塊ProArt X570 CREATOR WIFI主機板也不例外。

這塊主機板在配置方面本身就已經是屬於高階行列的，首先是介面數量非常多. 其次是擁有雷電4介面。在很長時間之內雷電介面都是在Intel主機板上見到的特性，AMD主機板可以說是享受不了的。不過華碩這次在部分新的X570主機板上就加入了一個獨立的晶片，使得AMD主機板現在也可以使用雷電4介面。

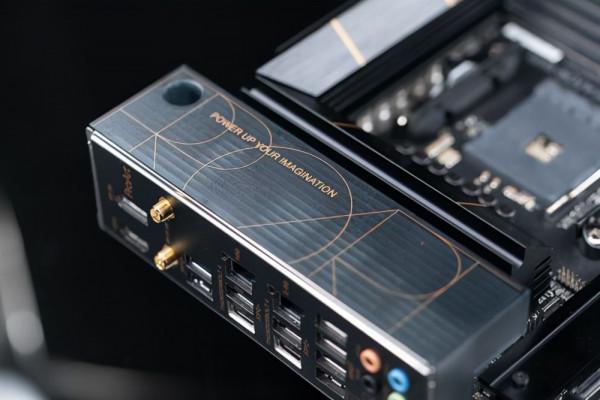

而從外觀上來說，ProArt X570 CREATOR WIFI也是符合創作者的風格。整體黑色的配色，輔以暗金色達到畫龍點睛的效率。I/O一體式擋板的頂部為半透明設計，可以隱約看到裡面的介面，也是別有一番風味的。

記憶體

ProArt X570 CREATOR WIFI擁有雙通道共4條DDR4記憶體插槽，記憶體最大支援容量為128GB。而在記憶體頻率方面，這塊主機板最高是支援高達5100MHz的記憶體頻率，不過這是在配合銳龍5000G APU的時候才有機會達成的，如果是配合一般的銳龍5000或者3000系列CPU的話，那麼這塊主機板可以最高支援4800MHz的記憶體。而如果是不知道為什麼會有人用這塊主機板來配合銳龍2000系列CPU的話，那麼記憶體最高只能支援3600MHz的頻率。

PCI-E介面

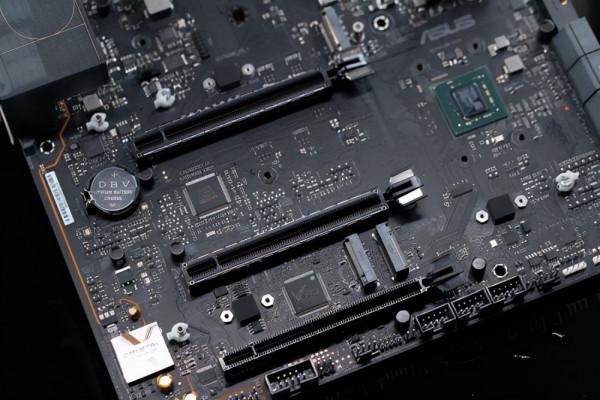

主機板上擁有3條全尺寸的PCI-E插槽，不過預設是分別執行在x16、x8以及x4模式的。而由於是使用X570晶片組，因此如果是配合銳龍5000或者3000系處理器使用的話，所有PCI-E插槽都會是以PCI-E 4.0來執行的。

不過有一點要注意的是，第二條PCI-E插槽，也就是預設為x8模式的那條，是與其大一個M.2介面共享頻寬的，如果那個M.2介面是被佔用的話，那麼第二條PCI-E插槽是會執行在x4模式的。

儲存介面

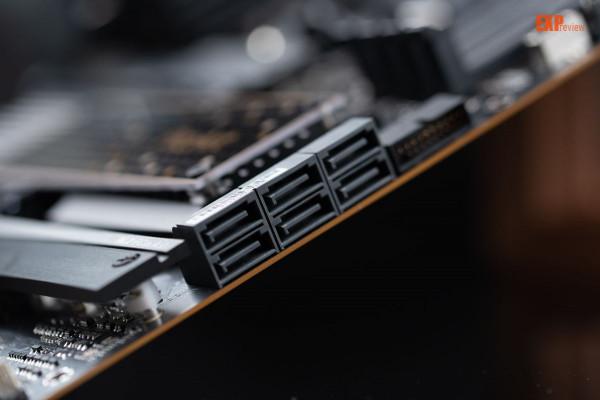

ProArt X570 CREATOR WIFI在儲存方面的擴充套件性還是比較不錯的，總共擁有2條最長支援22110以及1個支援2280的M.2插槽，還有6個直角的SATA 6Gbps介面。值得一提的是，ProArt X570 CREATOR WIFI的SSD不是以螺絲來固定的，而是透過華碩新的Q-Latch便捷卡扣來固定的，免去了裝卸螺絲的煩惱。

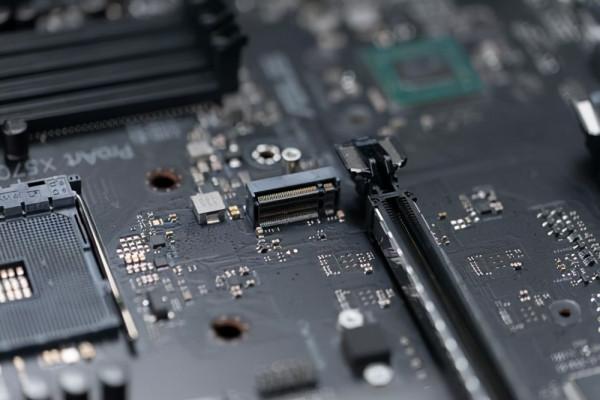

其中，CPU插槽下方，以及第二條PCI-E插槽左下方的這兩個M.2介面是直連CPU的，因此如果是用銳龍5000或者3000系處理器的話是可以開啟PCI-E 4.0的。不過正如前面所說，第二條M.2插槽是與第二條PCI-E插槽共享頻寬的，因此如果大家需要用到那條PCI-E插槽的x8頻寬的話，那麼就要衡量下要不要用第二條M.2插槽了。

3個M.2插槽以及6個SATA 6Gbps介面所帶來的儲存擴充套件能力對於創作者來說也是比較不錯的，在大部分情況下都可以同時滿足大容量或者快速儲存的需求。

前置介面

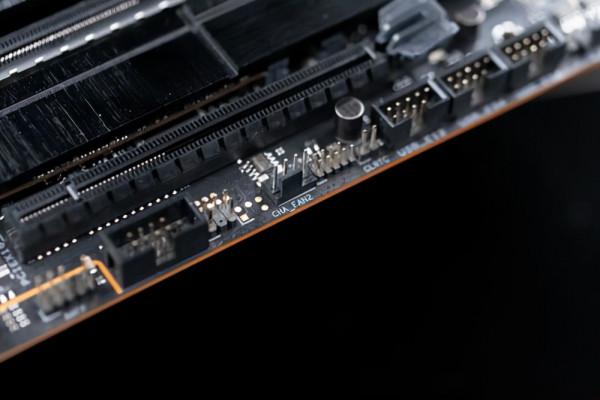

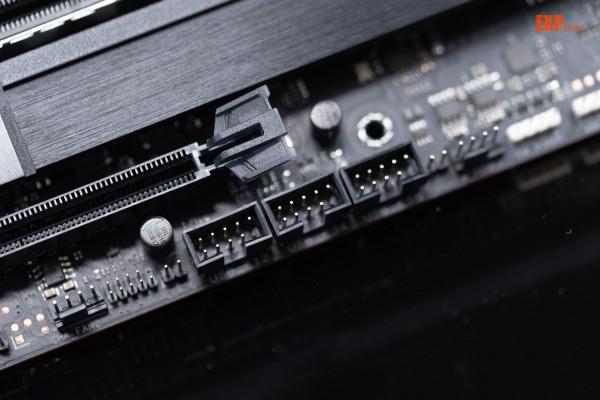

這塊主機板可以支援最多1個USB 3.2 Gen 2的Type-C介面、2個USB 3.2 Gen 1 Type-A以及6個USB 2.0介面。一般的主機板一般都可以擴展出4個前置的USB 2.0介面，但是ProArt X570 CREATOR WIFI就可以擴展出6個，這個也算是其中一個有特色的地方。

主機板還擁有支援神光同步的ARGB介面，如果玩家是有其他支援ARGB燈效的硬體就可以接上去。

後置I/O介面

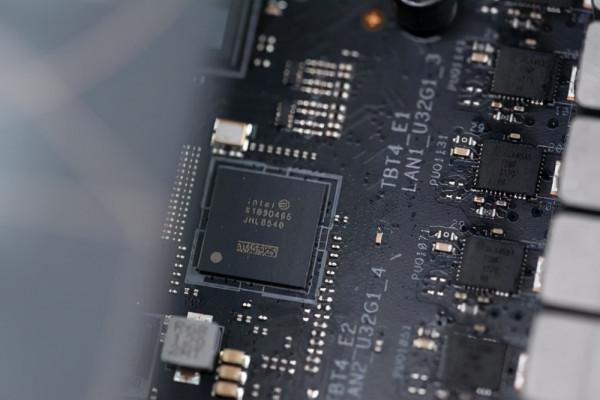

不過，ProArt X570 CREATOR WIFI最出彩的地方其實是它的後置I/O介面。對於創作者來說. 創作的其中一個最重要的部分，是可以快速地把素材匯入到計算機內進行剪輯，而目前最快速的傳輸介面就是雷電4了。雷電介面在很長的一段時間內都是Intel主機板才有的，不過在華碩這批新的X570主機板上，其中就有兩款主機板是同樣搭載了雷電4介面的，那就是面向遊戲玩家的CROSSHAIR VIII EXTRAME，以及這次面向創作者的ProArt X570 CREATOR WIFI了。

主機板上擁有2個雷電4介面，在未來出現帶雷電4或者USB4介面的裝置時，可以用40 Gbps的速率來傳輸資料，配合高解析度顯示器、擴充套件塢、高速外接硬碟等專業雷電裝置是非常好的。

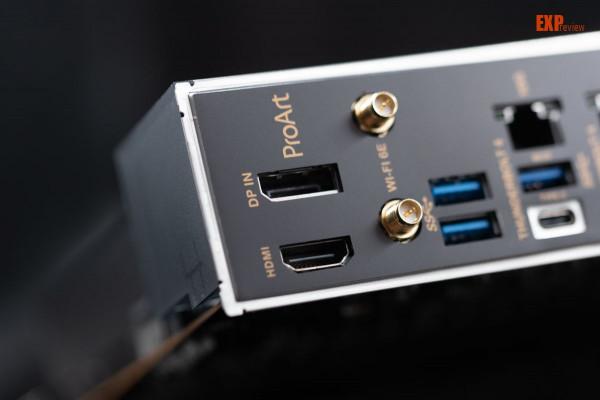

雷電介面是可以配合DP IN介面來達到影片輸出效果的，而ProArt X570 CREATOR WIFI主機板I/O介面處是有1個DP IN介面的，意味著使用者可以用其中一個雷電4介面來進行單線影片輸出。當然了，雷電4介面也有自帶15W的充電功率，可以為手機或者筆記本以及低功率的行動式顯示器充電。

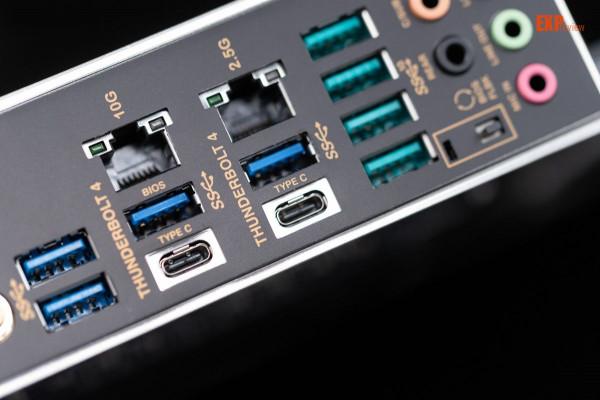

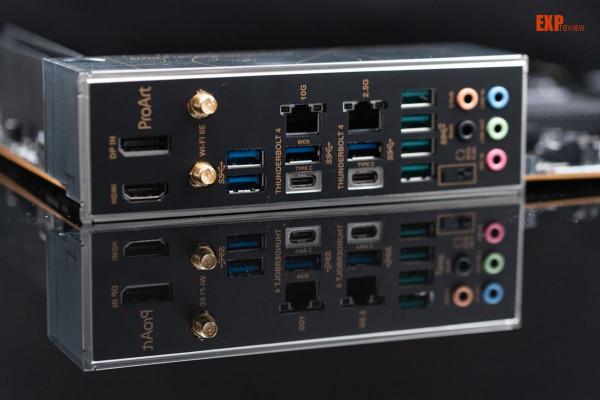

而除了雷電4之外，ProArt X570 CREATOR WIFI後置還擁有4個USB 3.2 Gen 2、4個USB 3.2 Gen 1、1個HDMI 2.1、1個10G萬兆1個2.5G有線網口、1組WiFi 6E天線介面、一組3.5mm音訊介面以及1個用於刷BIOS的按鈕。整體上來說這塊主機板的I/O介面還是很充足的，並且由於有一個萬兆網口，創作者想要從本地的NAS上傳輸素材什麼的也可以很迅速。

WiFi 6E也是這次華碩新推出的X570主機板特色之一。相比起WiFi 6，WiFi 6E可以支援6Hz頻率以及更寬的160MHz通道。

主機板拆解

筆者最喜歡ProArt系列主機板的一個特點，是它們基本上都沒有那種超大面積的一體式覆蓋散熱片，要拆的時候也可以更加方便（笑）。只需要把5塊散熱片，以及I/O介面上的一體式擋板拆下來就可以看到主機板全貌了。

散熱設計

大家都知道，ProArt X570 CREATOR WIFI是使用了晶片組被動散熱的設計，沒有使用小風扇。雖然是用了新的AGESA微碼讓晶片組電壓可以降下來，但是溫度還是有的，因此晶片組上的散熱片也是做得比較長以及厚的，份量也是比較足的。值得一提的是，這塊散熱片表面是凹凸不平,這樣可以最大化地增加散熱面積。不過散熱片左邊部分被一塊印有ProArt字樣的塑膠板給擋住了，對於散熱或者會有一點點影響。

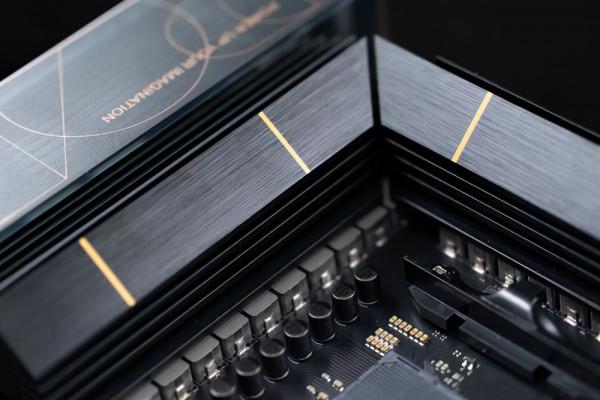

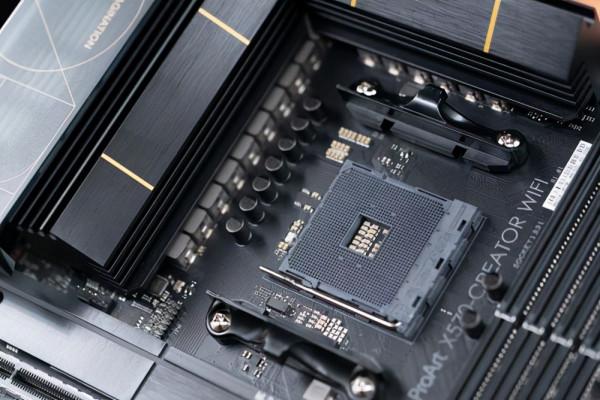

同樣採用了凹凸不平設計的還有那兩塊供電部分的散熱塊。這兩個散熱塊的分量也是比較足，這是因為ProArt X570 CREATOR WIFI使用了14+2相的供電設計，要壓制住這個規模的供電那麼散熱塊當然也要做得比較好了。

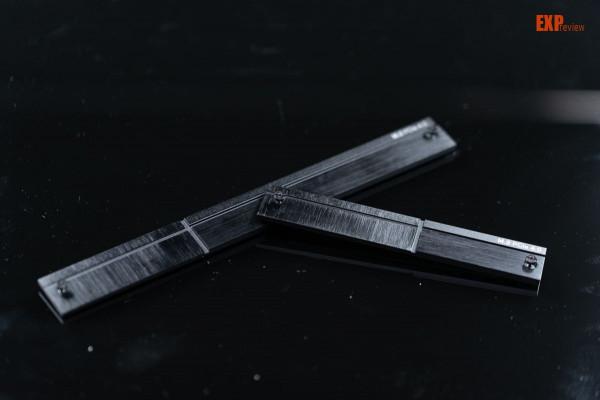

不過M.2插槽上的散熱片就用了較為平整光滑設計，當然厚度也是有的。主機板下方兩個M.2插槽是共享一塊散熱片的，不過右邊部分的散熱片會比較厚，散熱能力可能會好一點點。

14+2相供電

X570晶片組是AMD在AM4介面主機板上所使用最高規格的晶片組，而X570主機板當然也是為了高階處理器而準備的，畢竟對於主流或者中端處理器來說，下面還有B550或者B450主機板可以選擇。而對於使用銳龍系列處理器的創作者來說，可以目前比較好的選擇會是銳龍7 5800X或者是銳龍9 5900X之類的處理器，甚至上銳龍9 5950X也不為過。

要面對這樣的高階處理器，ProArt X570 CREATOR WIFI主機板的供電當然也需要跟得上才行，這也是為什麼這塊主機板會使用了14+2相的供電規模。14+2的供電相數其實已經不錯，相信如果有使用者是想以這塊主機板進行一定的超頻的話，應該也是沒有什麼問題的。

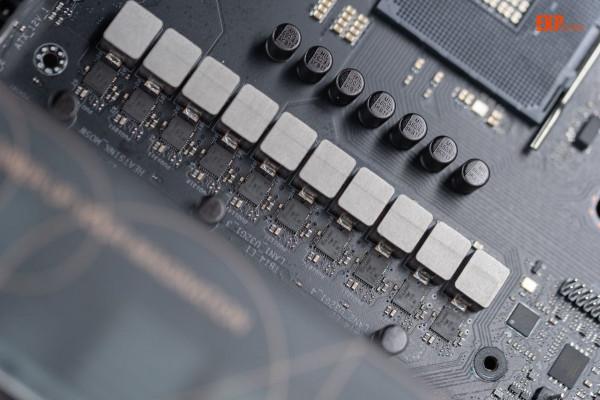

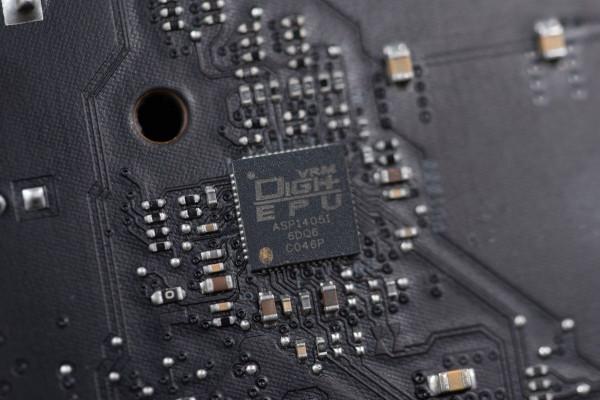

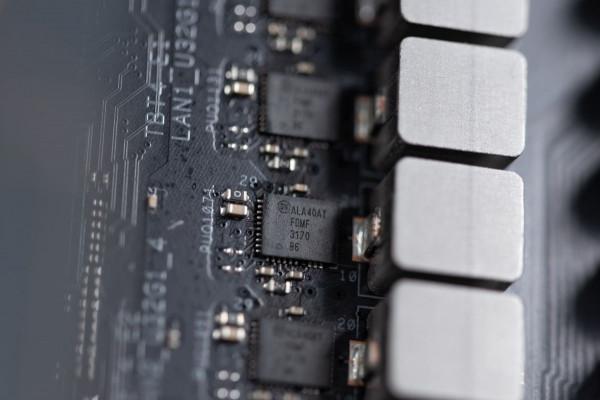

供電VRM部分的MOSEFT是來自安森美的FDMF3170，而PWM核心晶片則是華碩自己打磨了型號的ASP14051。

風扇水泵介面

一塊高階的ATX或者EATX主機板往往都是會伴隨著一堆風扇介面的，ProArt X570 CREATOR WIFI當然也不例外。主機板上總共有8個風扇或者水泵介面，分別是主機板左上角的3個CPU風扇、水泵、機箱風扇介面、主機板24P供電介面上下共2個機箱風扇介面、第一條M.2插槽上方的1個機箱風扇介面，以及主機板底部的2個機箱風扇以及水泵介面。

主機板BIOS

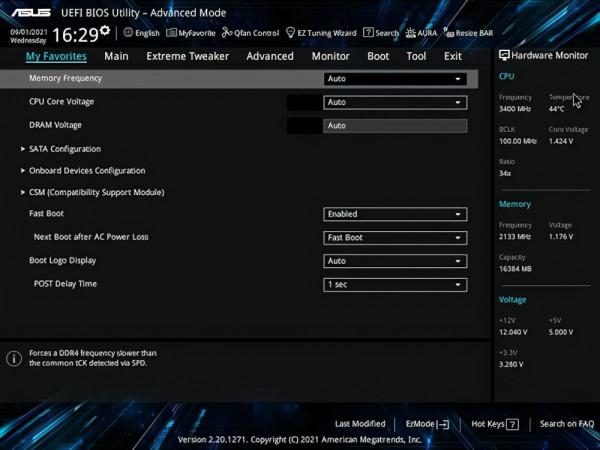

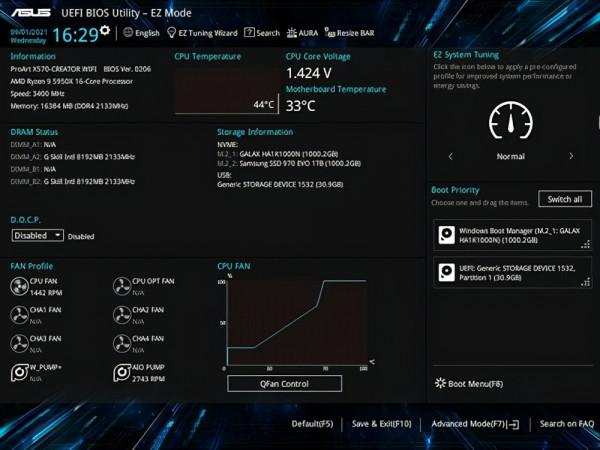

華碩的主機板BIOS一向都以易用及功能強大以見稱，其中不乏為不同核心設定不同頻率等等實用又簡單的功能。而這次，ProArt X570 CREATOR WIFI主機板的BIOS也是一樣繼承了這些優良傳統。BIOS介面從左至右為收藏夾、概要、Ai Tweaker、高階功能、平臺監控、啟動順序和其他工具。

測試

由於ProArt X570 CREATOR WIFI是一塊AM4的X570主機板，因此這次筆者是找來了目前AMD在MSDT平臺上最強勁的銳龍9 5950X來測試一下。

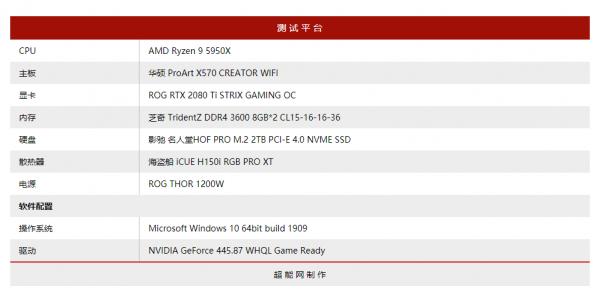

測試平臺

超頻測試

首先要說明的一點是，雖然ProArt X570 CREATOR WIFI是作為面向創作者的ProArt系列的一員，但是這塊主機板的供電規模其實是比較可以的，那麼它的超頻能力又可以去到哪裡呢？

最終，筆者可以在1.216V之下，把手上的這個銳龍9 5950X超頻至全核4.5GHz，並且可以穩定透過10分鐘的AIDA 64 FPU烤機測試。這樣的成績對於一塊不是為超頻而設的主機板來說已經是比較不錯的成績的，可以說是它的一個加分項。

總結

華碩的這一塊ProArt X570 CREATOR WIFI可以說是真正地為創作者打開了AMD的大門。雖然說最新一代銳龍處理器在創作方面的應用是很不錯，但是奈何Intel主機板有雷電介面，單單是這一個特性就可以讓不少人放棄X570主機板了。不過在搭載了雷電4介面之後，ProArt X570 CREATOR WIFI對於創作者的吸引力可以說是大大提升不少，可以與日後推出的雷電4介面裝置配合使用，也可以相容擁有USB4介面的儲存裝置。

而除了雷電4介面之外，ProArt X570 CREATOR WIFI的其他方面也可以很好地滿足創作者的要求，例如14+2相供電對於即便是最頂尖的銳龍9 5950X來說也沒有問題，板載的10G萬兆網絡卡也可以在PC以及NAS或者素材庫中高速傳輸檔案，3個M.2插槽也可以給予創作者足夠大的SSD儲存空間。

唯一可能比較美中不足的是ProArt X570 CREATOR WIFI並沒有前置USB 3.2 Gen 2x2的介面，這對於那些擁有這類裝置的使用者來說可能會是一個遺憾。

總的來說，這塊主機板憑藉著比較好的外設介面支援，例如雷電4以及萬兆網絡卡，以及整體都不錯的用料以及外觀設計，對於有興趣的創作者朋友來說，相信這塊暫時未知價格的主機板可以給予他們一個不錯的創作體驗。
