1123 莫斯科(Moskva)級直升機航母主桅上的頂帆(Top Sail)雷達
頂帆(Top Sail)，蘇聯型號MR-600日出(Восход，sunrise )。1967年裝備，是蘇聯最早的艦載三座標雷達。雷達工作在D(L)波段，方位機械掃描，俯仰引數使用多饋源採有堆積波束平方餘割天線方式獲得。其主要功能為遠端對空導彈制導雷達提供目標指示。
多波束被分配到指定高度的波瓣上，採用餘割平方模式獲得目標垂直座標引數
頂帆(Top Sail)採用8m×10mkm 圓柱柵格拋物面天線，天線重量33噸。最大作用距離555km(轟炸機目標)/220km(戰鬥機目標)。直到2006年美國海基X波段雷達(SB-X AESA)服役前， 頂帆(Top Sail)一直是地球上進入現役的最大的艦載單體雷達。

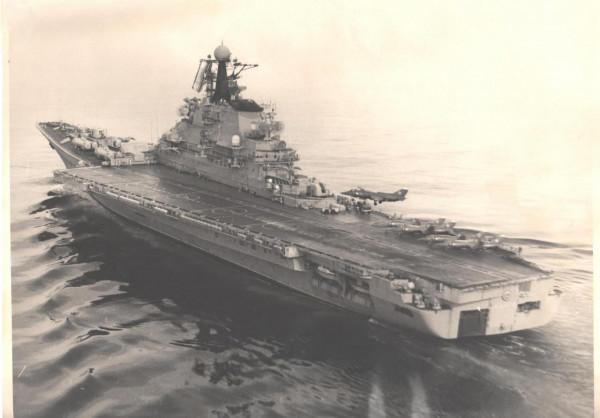

1143 基輔(kiev)級航母主桅上的頂帆(Top Sail)雷達

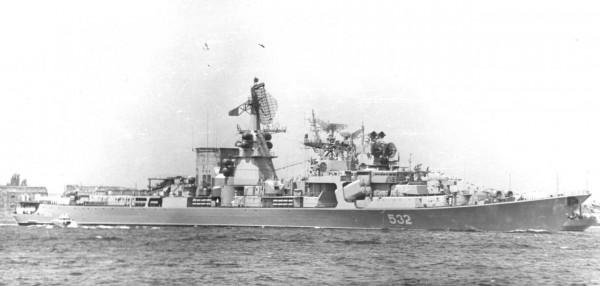

安裝在前蘇聯1134B喀拉(kara)級導彈巡洋艦主桅上的頂帆(Top Sail)雷達
同類比較
1、AN/SPS-2
CL-4小石坡號巡洋艦發射黃銅騎士艦空導彈，注意後桅的AN/SPS-2三座標雷達
美國AN/SPS-2 是一種D(L)波段遠端三座標對空搜尋雷達，1954年服役。方位機掃，俯仰採用垂直平面的七個波束堆積天線獲得。 天線重量 23.6 噸，系統總重約 44 公噸，採用12.2m×3.66m柱柵格拋物面天線，由於太過沉重只安裝於由二戰巡洋艦改裝的CLG-4小石城號 (Little Rock )號和CLC-1北安普頓(Northampton)號巡洋艦上號，為黃銅騎士(Talos)艦空導彈提供搜尋和遠端目標引數。AN/SPS-2 最大作用距離550km(轟炸機目標)/300km(戰鬥機目標)。AN/SPS-2雖然巨大且沉重，相比頂帆(Top Sail)還是有些姣小、娟秀。
2、DRBI-23B
法國絮弗倫級導彈驅逐艦發射瑪祖卡艦空導彈，船橋上巨大球型整流罩內就是DRBI-23B三座標雷達
法國DRBI-23B是一種D(L)波段遠端三座標對空搜尋雷達，1965年服役於法國海軍2艘絮弗倫(Suffren)級驅逐艦，為馬祖卡(Masurca)艦空導彈提供搜尋和遠端目標引數。方位機掃，俯仰採用波束堆積的倒置卡塞格倫天線獲得。DRBI-23B最大作用距離400km。
結語
做為蘇聯海軍第一種三座標雷達，頂帆(Top Sail)雷達服役時，世界同類型雷達已經服役多年。尤其美國海軍更為先進的頻掃平板天線雷達(AN/SPS-48)也已服役。蘇聯海軍雷達技術上的差距可見一斑。但倔強的蘇聯人透過放大天線尺寸和加大發射功率的粗暴方式取得了一種效能相當不錯的雷達。碩大的身影成為暴力美學的代表作。
