內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

看過科幻電影《頭號玩家》的人應該都知道,電影中的人們將虛擬現實世界稱為“綠洲”,而現實中,網際網路科技巨頭則將其稱為元宇宙。隨著底層技術日漸成熟,硬體軟體都已達到門檻,2021年“元宇宙”概念火了,實際上騰訊、微軟、位元組跳動、Facebook等巨頭早已行動起來。

此前Facebook CEO馬克·扎克伯格提出,臉書應該以“元宇宙公司”的形象為人所知,並希望在未來5年內完成這一戰略轉變。近期充電頭網便拿到了Facebook基於“元宇宙”概念推出的光纖快充CC線產品。

這條線纜採用光纖和銅纜單獨分開設計,除了支援60W PD快充外,還支援資料高速傳輸以及聯網功能。此外該線纜基於“元宇宙”概念推出,即是專為VR愛好者設計的,因此長度達5米,滿足使用者VR遊戲需求。下面充電頭網就對這條線纜進行詳細拆解,看看做工如何。

一、Facebook Oculus VR專用資料線外觀

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

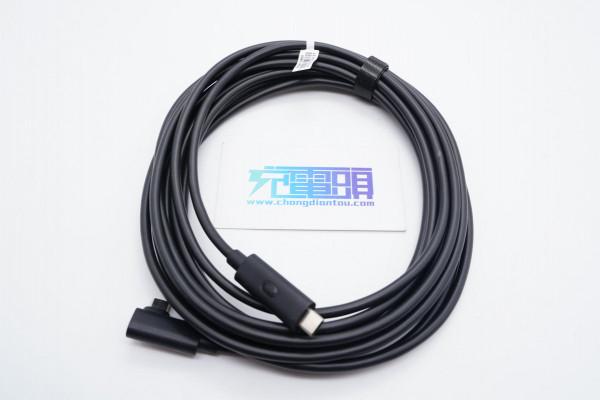

線纜使用魔術紮帶捆紮整理,給人的直觀感受是既有分量又相當的長。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

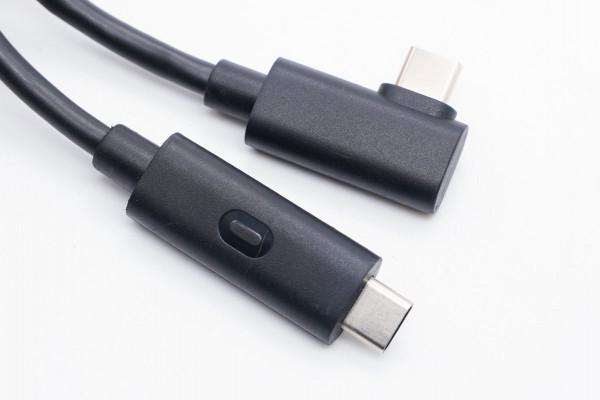

線纜兩端分別採用直頭和彎頭設計,並做了抗彎折處理,線頭外殼磨砂方便插拔。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

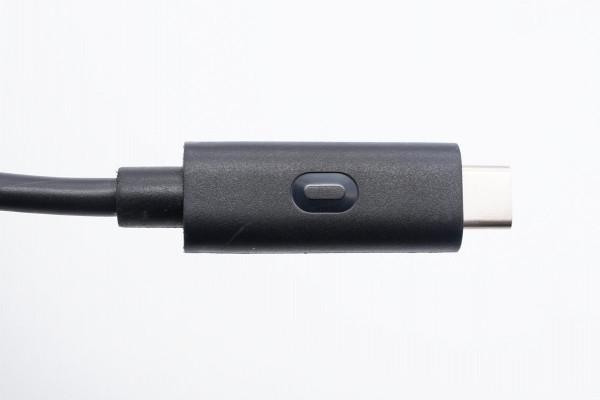

直頭外殼中心設計有亮面環。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

另一端採用彎頭設計,連線VR裝置可減小彎折度保護線纜。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

USB-C公頭特寫,滿PIN設計。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

線身粗壯柔韌,外皮整體光滑無毛刺。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

測得整條線纜長度約為5米,這一長度也是專為VR愛好者設計的。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

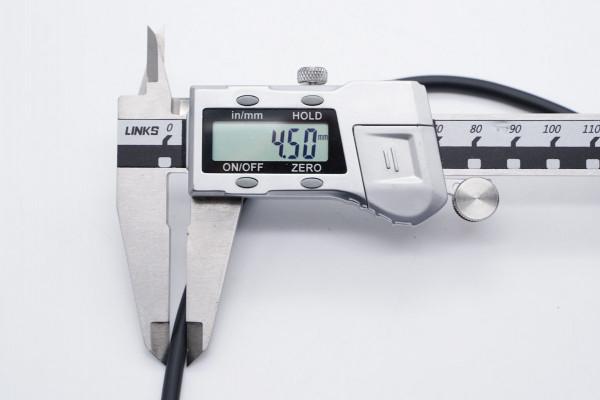

線身直徑為4.5mm。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

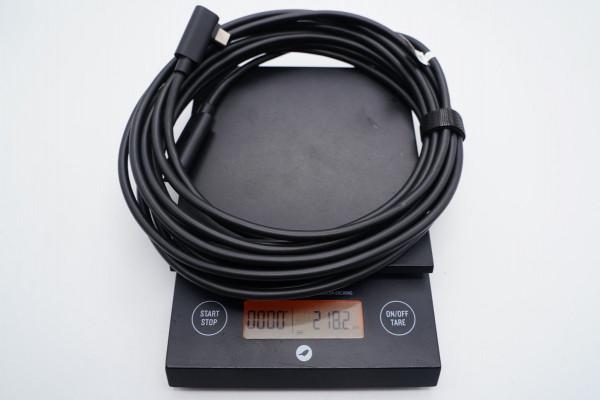

重量約為218g。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

最後使用ChargerLAB POWER-Z KM001C測得該線纜帶有E-Marker晶片,主動線纜,顯示電力傳輸能力為20V3A,支援最大60W PD快充,傳輸規格為 USB3.2 Gen1,也就是常說的 USB3.0,5Gbps。

二、Facebook Oculus VR專用資料線拆解

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

將直頭塑膠外殼切割開。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

內部小板採用硬封膠以及鋼套加固保護,鋼套中心貼有散熱銅箔。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

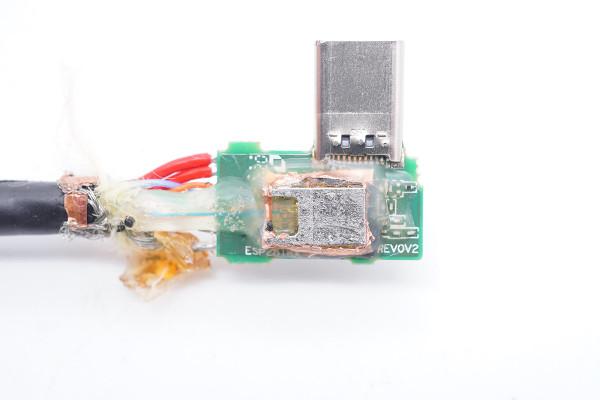

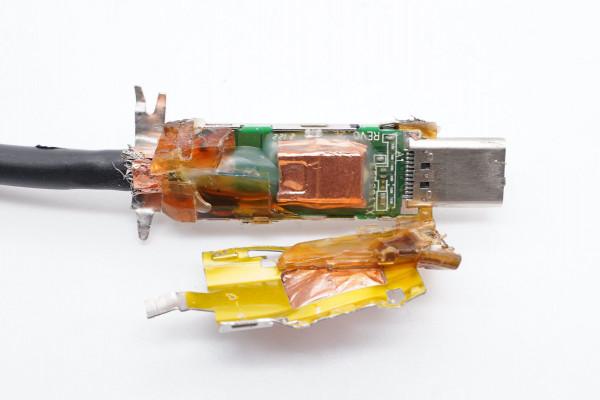

將鋼套拆開,內側貼有絕緣膠帶,對應銅箔區域鏤空處理。小板中心貼有銅箔,外圍注膠固定,線芯也注塑成一個整體進行保護。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

銅箔下設有金屬片。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

金屬片下有黃色塑膠殼覆蓋該區域進行絕緣保護。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

將金屬片以及塑膠殼拆掉,下面是光電元件和驅動器。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

中心區域一顆大晶片,用於將USB-C訊號轉換成電訊號,右下方兩顆小晶片為光電轉換器件,將電訊號轉換為光訊號,透過光纖傳輸。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

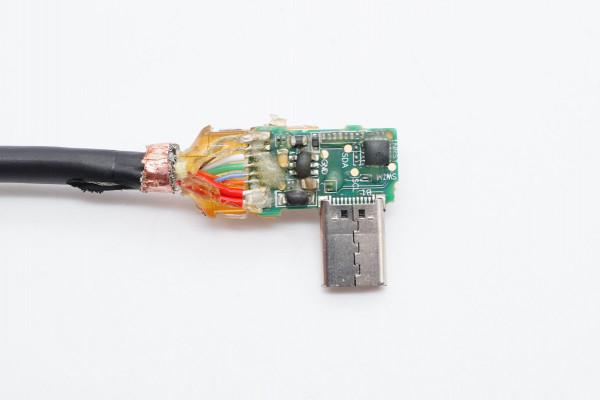

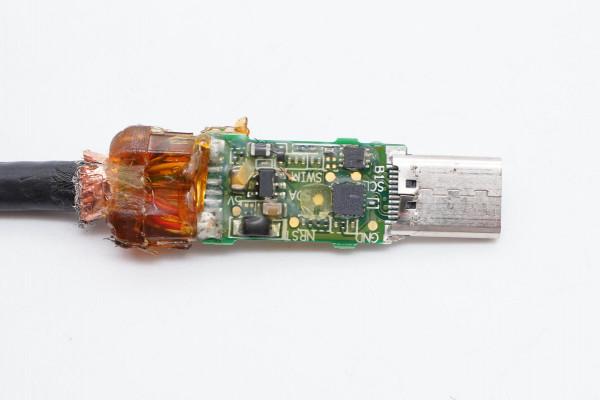

小板另一面設有三顆晶片。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

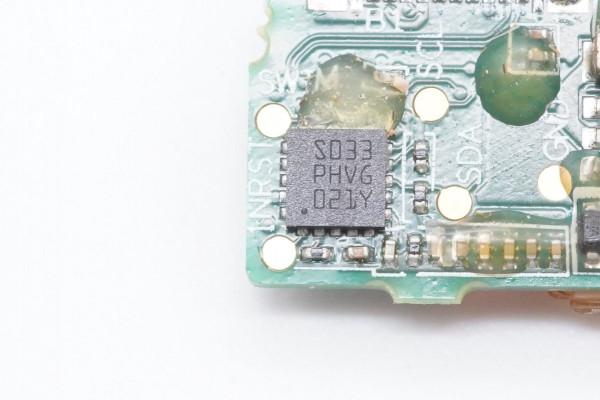

意法半導體STM8S003微控制器,用於端子功能控制。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

絲印3F10 L16的E-MARKER晶片。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

絲印AX07的降壓晶片,用於為端子小板上的晶片供電。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

將彎頭塑膠殼切割開,內部設計做工與直頭的一樣。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

鋼套貼有散熱銅箔,和USB-C鋼套點焊連線。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

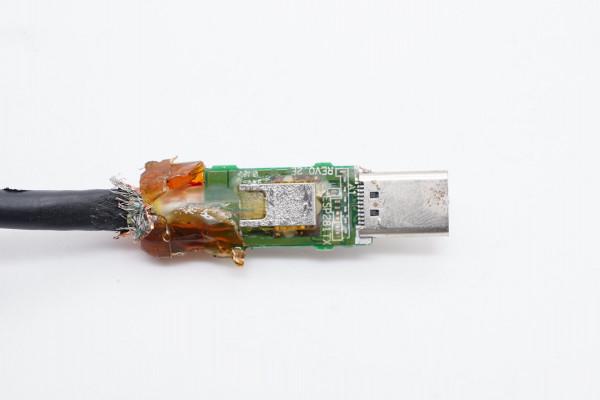

線芯注塑成一個整體進行保護,小板上也貼有銅箔。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

光纖連線到銅箔覆蓋的光電轉換部分。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

銅箔下也是金屬片和塑膠殼的保護結構。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

中心大晶片特寫,和上面的結構相同,用於光訊號與USB訊號的轉換。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

小板另一面設有兩顆晶片,注塑保護。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

另一端也有一顆意法半導體STM8S003控制微控制器。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

絲印AX0N的降壓晶片,也是用於降壓為晶片供電。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

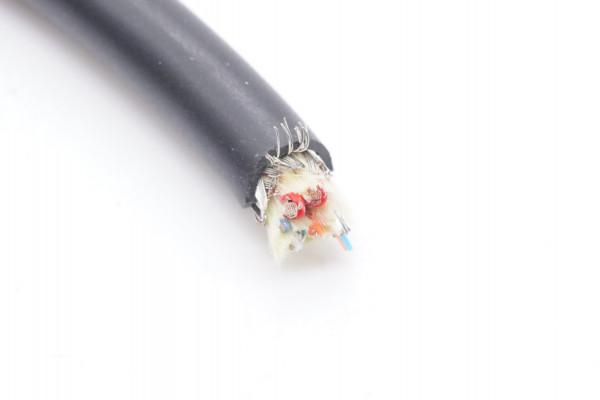

將線身剪斷,從截面可以看到內部摻有大量的凱夫抗拉線,可見這條線纜的抗拉效能不一般。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

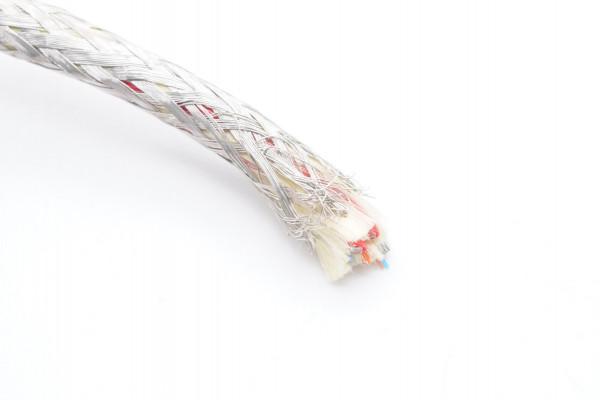

小線芯和凱夫拉線使用遮蔽網交叉編織包裹。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

擷取一截線材進行詳細瞭解。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

線芯一覽,兩根紅色粗線芯和裸露線芯用於電力傳輸。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

綠色、白色線芯以及一根裸露線芯使用錫紙包裹遮蔽干擾,用於USB2.0資料傳輸。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

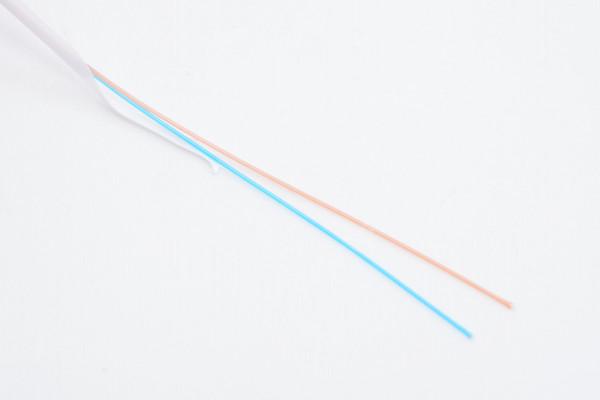

還有兩根光纖使用白色塑膠管包裹,用於USB3.0 長距離資料傳輸。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

紅色線芯特寫,採用鍍錫銅線組成,其餘線芯也是相同設計。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

另一根紅色線芯特寫。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

裸露的電力線芯特寫。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

綠色線芯特寫。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

白色線芯特寫。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

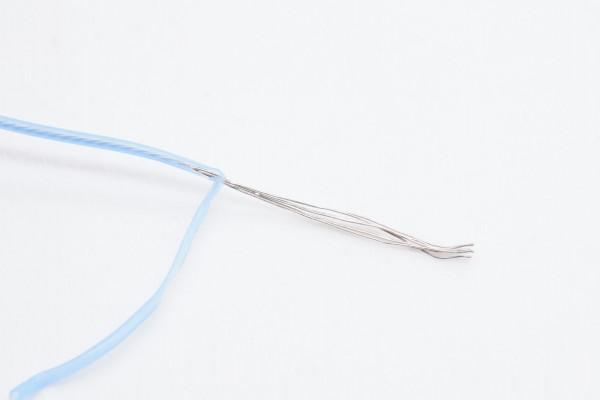

藍色線芯特寫。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

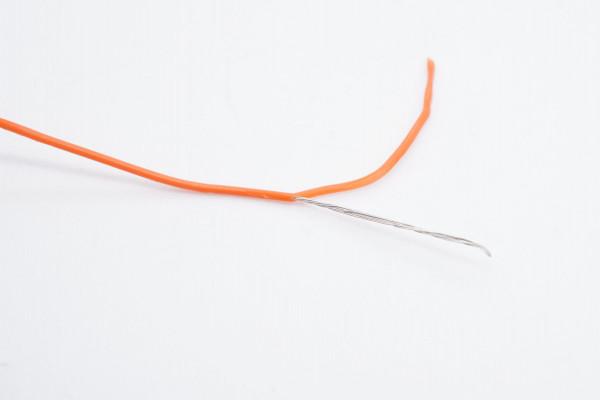

橙色線芯特寫。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

凱夫拉線特寫。

內建光纖模組的CC線長什麼樣?拆解Facebook Oculus VR專用線揭曉

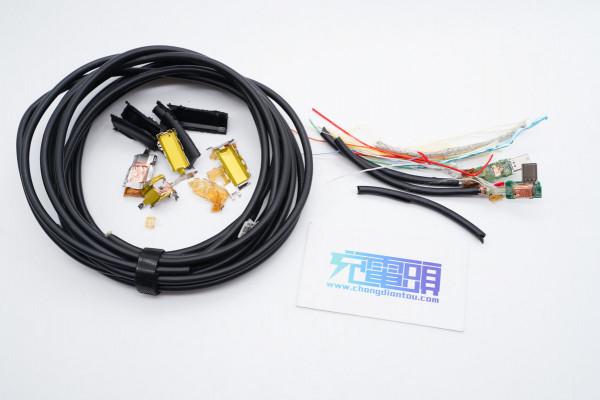

全部拆解完畢,來張全家福。

充電頭網拆解總結

雖說這是Facebook專為VR領域推出的產品,但就效能來說,也可給筆電、平板、手機等裝置使用,而且其中一端採用彎頭設計,用於連線裝置使用者使用體驗更好。線纜長度達5米,滿足VR使用者對長線纜的需求。

充電頭網透過拆解發現,兩端線頭內部設計基本一樣,區別在於直頭一端額外設有E-MARKER晶片。除此之外,兩端均設有意法半導體STM8S003微控制器控制端子功能。此外也都設有將USB-C訊號轉換成電訊號的晶片,透過光纖連線傳輸,晶片還覆蓋塑膠殼、金屬片以及銅箔進行保護和散熱。

整個端子內部晶片、小板、線芯注塑保護,外套鋼套點焊加固,設計合理保護性強。另外剪開線身發現內部摻有大量的凱夫拉線,線纜整體十分柔韌而且抗拉效能非常強。
