GH4220概述
GH4220是以鎳-鉻-鈷為基的時效硬化型合金,合金中加入較多鋁、鈦元素以析出大量金屬間化合物(γ’相量達到40%以上)進行沉澱強化,加入多量鎢、鉬元素固溶強化,並加入微量碳、硼、鎂元素以強化晶界,從而獲得綜合強化效果。該合金是一種高合金化、高效能的難變形合金,主要產品是棒材,適合 於製作950℃以下工作的航空發動機渦輪工作葉片等轉動部件。
GH4220技術標準
GJB 1953 —1994《航空發動機轉動件用高溫合金熱軋棒材規範》
HB 5284—1984《航空用GH220合金熱軋棒材技術條件》

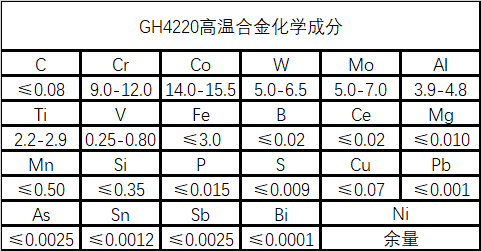

GH4220化學成分
GH4220熱處理制度
1220℃±10℃,4h,空冷+1050℃±10℃,4h,空冷+950℃±10℃,2h,空冷。
GH4220熔鍊與鑄造工藝
合金採用真空感應加真空電弧重熔工藝或真空感應加電渣重熔工藝熔鍊。
GH4220應用概況與特殊要求
該合金製作的渦輪工作葉片在渦輪噴氣發動機上經過了使用考驗,已投入生產使用。
GH4220密度
ρ=8.36g/cm³
GH4220熱加工工藝
鋼錠採用包套直接軋製成棒材,加熱溫度1160-1180℃,最後一火終軋溫度 大於1020℃,最後一火軋製道次控制在2-4道,葉片模鍛加熱溫度控制在1120-1140℃,模鍛工序應在l0s內完成。每火變形量以30%-40%為宜,當模鍛坯料在空氣爐中加熱及熱處理時,機加工餘量每面不得小於1.5mm。
以上就是關於GH4220(GH220)高溫合金介紹,(mualloy.com)日常更新合金資訊,歡迎大家指教交流。
