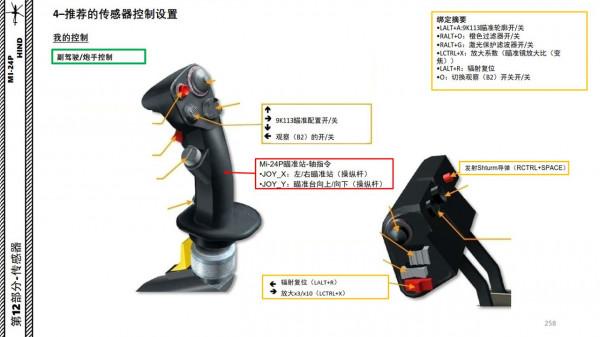

4–推薦的感測器控制設定
真正的飛機控制
9K113導彈瞄準瞄準器(潛望鏡)
•繫結:LALT+A
鐳射(綠色)過濾器選檔杆
•開/關
•繫結:RALT+G
瞄準鏡放大率(變焦)選檔杆
•內(如圖所示):x3.3比率
•外:x10比
•繫結:LCTRL+X
橙色過濾器選檔杆
•開/關
•繫結:RALT+O
帶安全蓋的導彈發射按鈕
•繫結:RCTRL+SPACE (FIRE SHTURM)
帶安全蓋的導彈發射按鈕
•繫結:RCTRL+SPACE (FIRE SHTURM)
輻射覆位按鈕
•繫結:LALT+R
觀察(B2)開關
•繫結:“O”
導彈瞄準瞄準線旋轉頭(橫軸控制)
•JOY_X:瞄準站左/右(操縱桿)
導彈瞄準瞄準線旋轉手柄(垂直軸控制)
•JOY_Y:瞄準站向上/向下(操縱桿)
5–潛望鏡限制
潛望鏡的視野有限。
•潛望鏡橫軸極限:+/-60度
•潛望鏡垂直軸極限:+20度/-15度
如果潛望鏡在縱軸或橫軸上已達到極限,則相關萬向節極限訊號器將點亮。
總方位角:120度
萬向限位報警器
•如圖所示:潛望鏡已達到最右側萬向節極限。

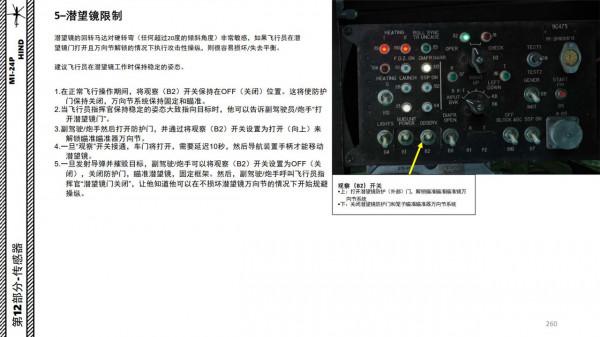

5–潛望鏡限制
潛望鏡的迴轉馬達對硬轉彎(任何超過20度的傾斜角度)非常敏感,如果飛行員在潛望鏡門開啟且萬向節解鎖的情況下執行攻擊性操縱,則很容易損壞/失去平衡。
建議飛行員在潛望鏡工作時保持穩定的姿態。
1.在正常飛行操作期間,將觀察(B2)開關保持在OFF(關閉)位置。這將使防護門保持關閉,萬向節系統保持固定和瞄準。
2.當飛行員指揮官保持穩定的姿態大致指向目標時,他可以告訴副駕駛員/炮手“開啟潛望鏡門”。
3.副駕駛/炮手然後開啟防護門,並透過將觀察(B2)開關設定為開啟(向上)來解鎖瞄準瞄準器萬向節。
4.一旦“觀察”開關接通,車門將開啟,需要延遲10秒,然後導航裝置手柄才能移動潛望鏡。
5.一旦發射導彈並摧毀目標,副駕駛/炮手可以將觀察(B2)開關設定為OFF(關閉),關閉防護門,瞄準潛望鏡,固定框架。然後,副駕駛/炮手呼叫飛行員指揮官“潛望鏡門關閉”,讓他知道他可以在不損壞潛望鏡萬向節的情況下開始規避操縱。
觀察(B2)開關
•上:開啟潛望鏡防護(外部)門,解鎖瞄準瞄準瞄準鏡萬向節系統
•下:關閉潛望鏡防護門和籠子瞄準瞄準器萬向節系統

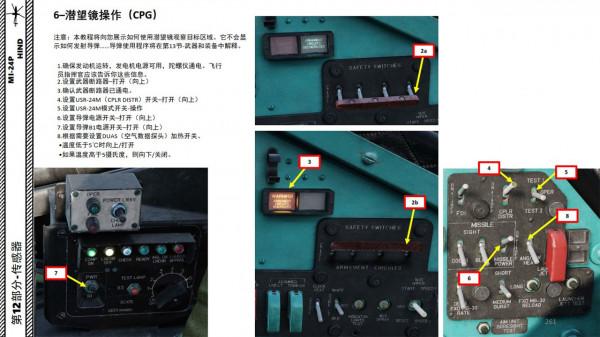

6–潛望鏡操作(CPG)
注意:本教程將向您展示如何使用潛望鏡觀察目標區域。它不會顯示如何發射導彈……導彈使用程式將在第13節-武器和裝備中解釋。
1.確保發動機運轉,發電機電源可用,陀螺儀通電。飛行員指揮官應該告訴你這些資訊。
2.設定武器斷路器–開啟(向上)
3.確認武器斷路器已通電。
4.設定USR-24M(CPLR DISTR)開關–開啟(向上)
5.設定USR-24M模式開關-操作
6.設定導彈電源開關–開啟(向上)
7.設定導彈B1電源開關–開啟(向上)
8.根據需要設定DUAS(空氣資料探頭)加熱開關。
•溫度低於5℃時向上/開啟
•如果溫度高於5攝氏度,則向下/關閉。
6–潛望鏡操作(CPG)
9設定瞄準瞄準模式–操作。
10.設定導航裝置電源(B1)開關–開啟(向上)。確認«L3»燈亮起。
11.引導裝置的通電順序大約需要3分鐘。
12.當READNS(準備就緒)訊號器點亮時,通電順序完成。您現在可以開始使用潛望鏡了。
13.如果在凍結溫度下工作,將瞄準鏡加熱(B12)開關設定為開啟(接通)。否則,請關閉。
