一、變頻器
變頻器是由主電路和控制電路兩大部分組成，主電路由整流器、濾波器和逆變器三個主要部件構成，控制電路則由微控制器電路構成。
(1)噪聲濾波器在電源進線安裝噪聲濾波器，用來抑制或減少來自電源進線電磁干擾，其中電感線圈採用共模扼流線圈。在檢修時，應注意相位問題，不能把接線調換，否則抑制干擾的效果將會很差，甚至整個電控系統將會因經不住外界的電磁干擾而無法正常工作。
(2)整流器
整流器是為了把單相220 V或者三相380 V交流電源變換成直流的部件，整流器有兩種基本型別：可控的和不可控的。可控的整流器一般由閘流體整流電路構成，不可控整流器由二極體整流電路構成，一般地變頻空調器電功率在2 kW 以下多采用單相電源輸入，在2 kW 以上多采用三相電源輸入。在整流器之前輸入端串聯電抗器，是為了改善功率因素和消除諧波。
(3)濾波器
濾波器電路的作用是使輸出直流電壓平滑且得到提高，常使用大容量的電容，濾波電容是“壽命”元件，是整機壽命的關鍵。
(4)逆變器與控制電路
逆變器的作用與整流器的作用相反，是將整流後變成的直流電再變成三相且電壓隨頻率變化的交流電，逆變器是變頻器的核心部件。逆變器主要採用電力電子電晶體、MOSFET及IGBT等有關器件，利用這些器件的開關作用，控制激勵訊號的導通和斷開時間，來得到不同的輸出頻率與電壓，如常用的PWM 型逆變器是靠改變脈衝寬度來控制其輸出電壓，改變調製波週期(頻率)來控制其輸出頻率：目前，正弦脈寬調製技術(SPWM)被廣泛地採用，在變頻控制領域，各種PWM、SPWM積體電路片均可在市面上購到。
常見交流變頻空調一般按交一直一交對壓縮機轉速進行控制，如將220 V交流電經整流變為280 V送入變頻模組，再輸出電壓為60～280V、頻率為30～150 Hz的三相交流電，送至變頻壓縮機，電機轉速為600～9 000 r／min。
(5)變頻器控制與保護電路

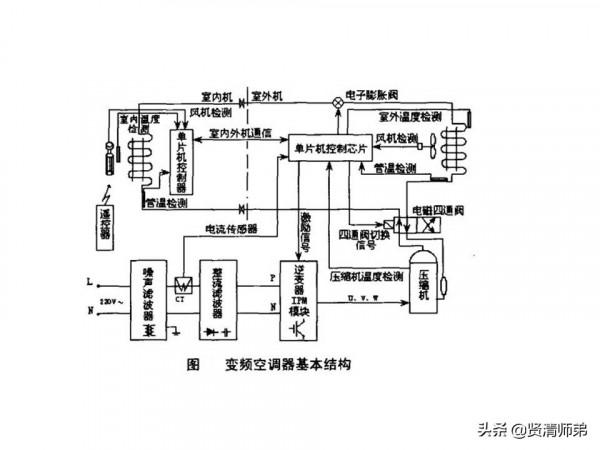

變頻器的控制訊號由專用的微控制器控制電路提供，它的頻率變化取決於室外氣溫、室內和室外熱交換溫度、遙控器設定溫度等資訊的改變。目前，由IPM 智慧模組加專用微控制器組成的控制迴路，已成為最流行的控制電路，它具有訊號檢測及處理、系統自保護及自診斷功能。系統保護一般歸納為過電流和過電壓保護，如圖1中逆變頻輸出電流設有雙重保護。第一是透過電流感測器CT檢測，當電流超過規定值時，電流與頻率之間有矛盾，則應做到優先改變頻率，使電流迅速下降，以保證正常的工作電流：第二是透過逆變器的直流母線上插入分流電阻進行檢測，當該電流超過設定值時，逆變器會瞬間斷開，保護電晶體模組。而過電壓保護在空調器中常採用“壓敏電阻”的辦法。
