一輛路虎發現4(L319)發動機故障燈亮,並會熄火,熄火會打不著,等兩三分鐘後,可以著車。
故障診斷:接車後,我們用診斷儀讀取故障碼,如圖1所示。

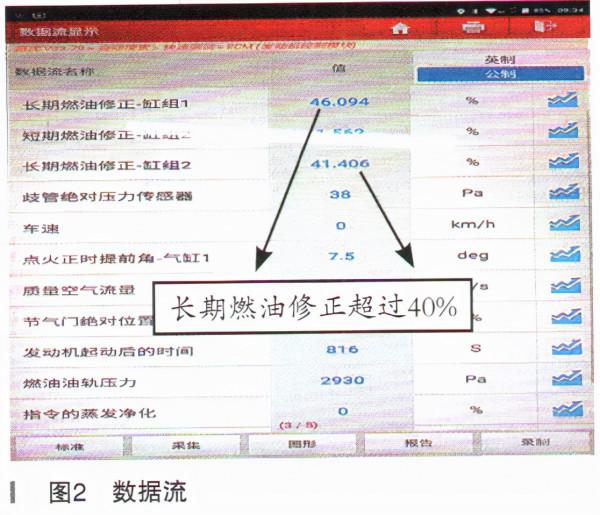

從故障碼可以看出,氣缸組1與氣缸組2同時報混合氣過稀,一般同時報故障,說明這個故障點是由兩列氣缸的共用元件組成,故障點就放在節氣門與共用機械增壓器部分,對於混合氣過稀,我們檢視發動機資料流,如圖2所示。
從資料看,缸組1與缸組2長期燃油修正都超過了40%,這個資料已經超過了點亮故障燈的閾值,這個值也是我們重點檢查的一個數據指標。
對於長短期燃油修正,需要補充一點,我們兩個值都需要看,只是偏重點不一樣,對於短期修正,PCM依據氧感測器的電壓訊號進行噴油量的修正;而長期燃油修正,PCM是透過對短期燃油調整計算得來的,其目的是儘可能地讓短期燃油調整的數值接近0%。
短期燃油調整的特點如下:
(1)發動機系統控制模組控制短期燃油微調的槓鄧良在-27%27%之間。
(2)短期燃油調整是控制單元對噴油量過多或過少的實時反饋。
(3)短期燃油調整是PCM依據氧感測器的電壓訊號進行噴油量的修正。
長期燃油調整的特點如下:
(1)發動機系統控制模組控制長期燃油微調的最大值在-25%~20%的範圍內。
(2)長期燃油調整是發動機控制單元對噴油量短期修正總量的規律總結。
(3)長期燃油修正提PCM;對短期燃油調整計算得來的,其目的是儘可能地讓短期燃油調整的值接近於0%,如果長期燃油調整的數值超過5%,則表示發動機有故障,應該進行檢查。
從我們用診斷儀讀取的資料看,只是長期超過範圍,短期調整在範圍之內。檢查漏氣有多種方法:
(1)用化清劑對檢查部位噴灑,在著車並熱車的情況下,看發動機的轉速波動,這種方法建議不要用,存在安全隱患,化清劑為可燃物,見明火易燃。
(2)使用煙霧測試,效果會比較明顯。
(3)把真空系統部件管路切斷,並針對真空管堵塞,檢視長期燃油修正資料變化。
透過對車輛的瞭解,我們覺得先使用第三種方法,我們斷掉EVAP系統真空管,用診斷儀讀取長期燃油修正資料變化,沒有變化,說明洩漏與EVAP系統無關。

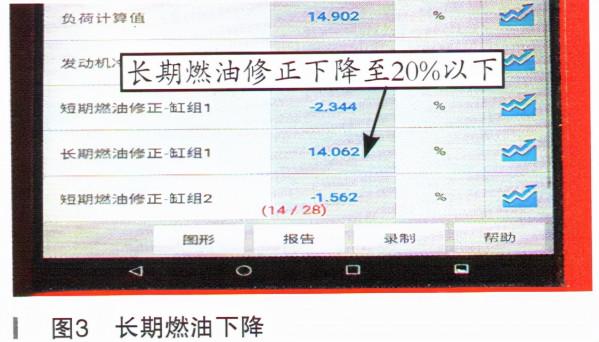

我們斷掉PCV(曲軸箱通風系統)真空管,並堵塞真空管,發現長期燃油修正有了變化,如圖3所示。

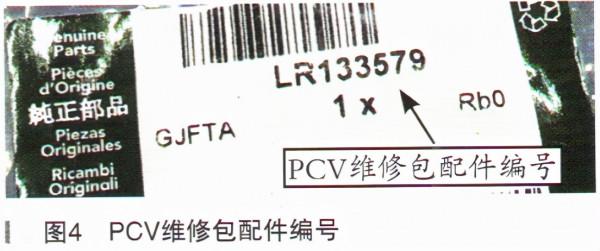

按照長期燃油調整的特點,這個值已經在我們控制範圍之內,從診斷結果上看,PCV閥漏氣是比較嚴重的,我們查詢配件系統,發現PCV閥有單獨維修包更換,原來我們一直更換右側氣門室蓋總成,PCV維修包配件編號如圖4所示。

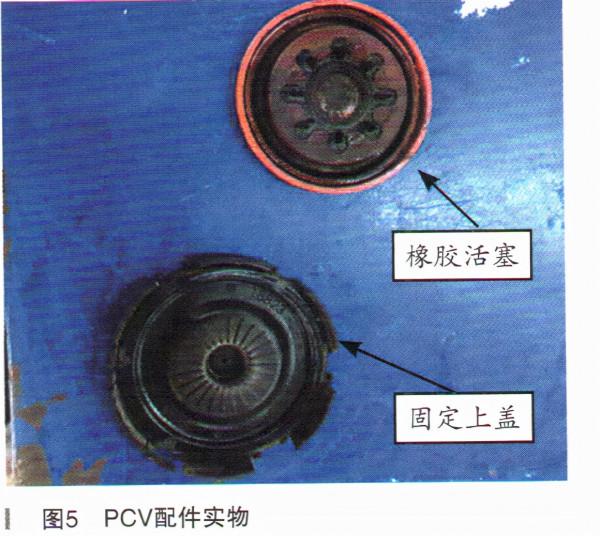

PCV配件實物如圖5所示。
我們更換PCV維修包後,長期燃油修正值恢復正常,反覆試車,P2189-00與P2187-00故障碼不再出現,故障排除。
