1.3–ASP-17VP光學瞄準具（PC）
ASP-17VP瞄準具
瞄準鏡玻璃操縱桿
•向上：視線未鎖定
•向下：視線鎖定
當操縱桿解鎖（向上）時，滾動滑鼠滾輪以根據需要調整反射鏡玻璃的位置
ASP-17VP瞄準器綠燈
自動測距開啟時亮起
ASP-17VP瞄準紅燈
在Mi-24P中不可操作
視窗模式選擇器
•向上：自動，顯示浮動十字線
•向下：手動
瞄準同步模式選擇器
•向上：已同步。該模式為飛行員提供自動速度校正。這用於移動目標。在移動目標上按住瞄準十字線2–3秒，火控計算機將自動調整目標速度。
•向下：未同步。在自動測距模式下，風和側滑計算由火控計算機執行（適用於固定目標）
固定瞄準十字線（Net）
浮動瞄準十字線
ASP-17VP瞄準黃燈
在最佳武器射程內亮起
ASP-17VP瞄準紫光
在Mi-24P中不可操作
目測工作（操作）燈
當執行了視線測試且視線按預期執行時亮起。
視距控制測試按鈕
固定十字線燈選擇器
•向上：選擇主燈
•向下：選擇備用燈
在固定十字線的主指示燈和備用指示燈之間切換。
浮動十字線燈選擇器
•向上：選擇主燈
•向下：選擇備用燈
在浮動十字線的主指示燈和備用指示燈之間切換。
1.3–ASP-17VP光學瞄準具（PC）
目標基數（大小）和射程標度
•左刻度：以米為單位的目標尺寸
•右刻度：以公里為單位的範圍
適用於自動測距模式
目標基準（尺寸）設定刻度盤
瞄準浮動十字線仰角校正設定旋鈕
用於手動模式。
•左轉=向下
•右轉=向上
視線浮動十字線仰角校正設定（度）
武器選擇燈
•USLP (КМГ): KMGU-2 (КМГУ-2) 集束彈藥分配器
•FXD MG (ГУВ): GUV-8700 (ГУВ-8700)火炮吊艙或AP-30自動榴彈發射器吊艙
•空白：未使用
•炸彈 (БОМБЫ)：碎片炸彈和集束炸彈
•30：固定式30毫米雙管加農炮（GSh-2-30K）
•RKT（HPC）：非制導火箭吊艙或S-24B火箭
瞄準具浮動十字線方位角校正設定旋鈕
用於手動模式
•左轉=左轉
•右轉=右轉
瞄準固定十字線（Net網）亮度控制旋鈕
瞄準具浮動十字線方位角校正設定（mils）
浮動十字線亮度控制旋鈕
1.3–ASP-17VP光學瞄準具（PC）
固定十字線
固定十字線寬8度，主要用於手動測距。當“浮動十字線”不可用時，十字線最好用於估計目標範圍。
1.3–ASP-17VP光學瞄準具（PC）

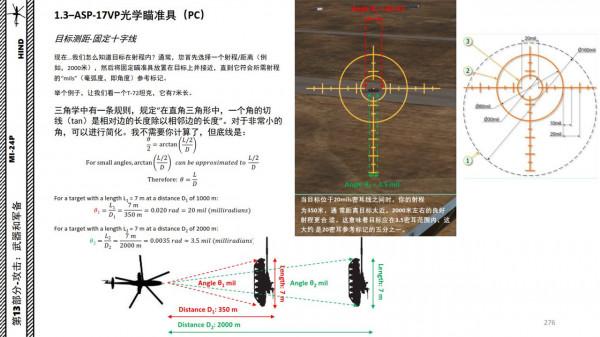

目標測距-固定十字線
現在…我們怎麼知道目標在射程內？通常，您首先選擇一個射程/距離（例如，2000米），然後將固定瞄準具放置在目標上並接近，直到它符合所需射程的“mils”（毫弧度，即角度）參考標記。
舉個例子，讓我們看一個T-72坦克，它有7米長。
三角學中有一條規則，規定“在直角三角形中，一個角的切線（tan）是相對邊的長度除以相鄰邊的長度”。對於非常小的角，可以進行簡化。我不需要你計算了，但底線是：
當目標位於20密耳線之間時，你的射程為350米，通常距離目標太近。2000米左右的良好射程更合適，這意味著目標應在3.5密耳範圍內，這大約是20密耳參考標記的五分之一。
1.3–ASP-17VP光學瞄準具（PC）
浮動十字線
在自動模式下，當使用以下任何武器時，浮動十字線提供動態範圍解決方案指示：
•配備12.7毫米和7.62毫米機槍的GUV-8700炮艙
•S-5火箭
•S-8火箭
•GSh-2-30K固定式主30mm雙管加農炮
到目標的距離顯示為從點1到點4的弧，隨著距離的減小而縮小。武器有效射程顯示為從點2到點3的圓弧。
中心點
目標基線（尺寸）線
側滑指示器
到目標弧的距離
（0至3500米）
有效武器射程弧
（500至2000米）
