機櫃在安裝時應注意以下幾點：

1、有了機櫃相關尺寸，再檢查裝置的外形，確保和選擇的支架搭配。一個堅固的機櫃可承重達250公斤，所有安裝螺絲不得有鬆動，保護橡皮墊應安裝牢固，所以檢查一下用來拿出裝置用的工具，比如，提門或手推車。好的機櫃下面裝有輪子，所以你只需把該裝的裝置裝進去，再把機櫃推到合適的地方即可。

2、測量一下房間的大小和機櫃經過的天花板、門和電梯高度。再有，考慮到機櫃裡的多類裝置，確保把機櫃放在距離電源、網線插口、通訊插口近的地方。

3、檢查開啟和關閉機櫃時櫃門開啟的角度及，標準機櫃門在右邊開啟，門軸在左邊，當然不排除相反的情況。所有的門和側板都應很容易開啟，以便於維護。 安放應豎直，櫃面保持水平，垂直偏差小於等於百分之一，水平偏差小於等於3mm，機櫃之間縫隙小於等於1mm，機櫃表面要完整，無損傷，螺絲要堅固，每平方米表面凹凸度應小於1mm。

4、當你要將裝置機櫃安裝入一個已經存在的機櫃組時，你可以把機櫃挨著排成一排，這樣安全、整齊。有些機櫃組由於種種原因，不能再增加了，或者只能增加幾種附件。最好的機櫃組模型應具有充分的可擴充性，並帶有所有必要的硬體，可把機櫃側板拿掉，用螺釘將機櫃相互連線，排成一排。

機櫃安裝時步驟：

機房裝置是必不可少的，而機櫃又是其中的主要裝置之一。常用的19英寸（標準600mm） 至於高度 分別為：42U 。37U。32U 。27U. 深度為 1000 mm 900cm 800mm 600mm 下面就機櫃的安裝舉例如下：

1、機櫃安裝

房裝置是必不可少的，而機櫃又是其中的主要裝置之一。常用的19英寸（標準600mm） 至於高度 分別為：42U 。37U。32U 。27U. 深度為 1000 mm 900cm 800mm 600mm 下面就機櫃的安裝舉例如下：

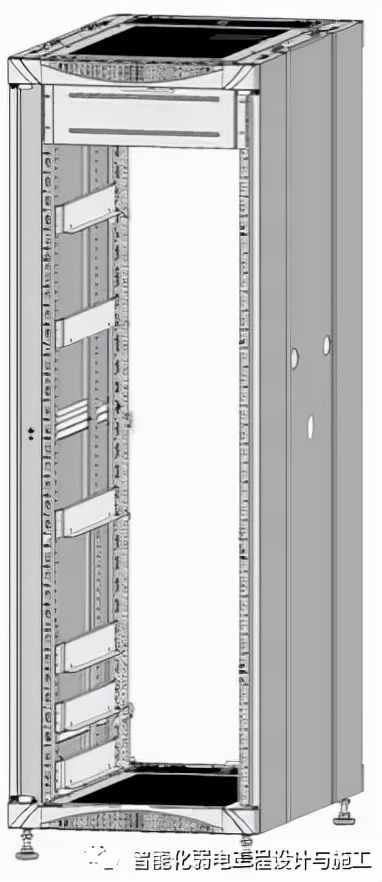

機櫃安裝，如圖C-1所示。

機櫃的外型尺寸為：

高×寬×深＝2055mm×600mm×800mm。

圖機櫃外形圖

2機櫃安裝規劃

在安裝機櫃之前首先對可用空間進行規劃，為了便於散熱和裝置維護，建議機櫃前後與牆面或其它裝置的距離不應小於1米，機房的淨高不能小於2.5米。

圖C-2為機櫃的空間規劃圖。

圖C-2單櫃空間規劃圖（圖中單位為mm）

3 安裝前的準備工作

 安裝前，場地底座要準確無誤，否則會導致返工。



按照拆箱指導拆開機櫃及機櫃附件包裝木箱。

圖C-3 在底座上安裝機櫃的流程

4 安裝機櫃

4.1 安裝流程

如果機櫃安裝底座上，機櫃固定後，則可以直接進行機櫃配件的安裝。安裝機櫃的流程如圖C-3所示。

4.2機櫃就位

將機櫃安放到規劃好的位置，確定機櫃的前後面，並使機櫃的地腳對準相應的地腳定位標記。

 機櫃前後面識別方法：有走線盒的一方為機櫃的後面。

4.3 機櫃水平調整

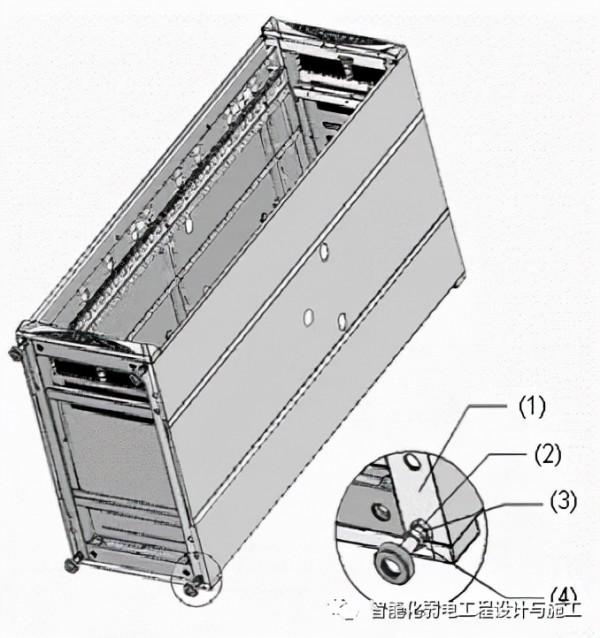

在機櫃頂部平面兩個相互垂直的方向放置水平尺，檢查機櫃的水平度。用扳手旋動地腳上的螺桿調整機櫃的高度，使機櫃達到水平狀態，然後鎖緊機櫃地腳上的鎖緊螺母，使鎖緊螺母緊貼在機櫃的底平面。圖C-4所示為機櫃地腳鎖緊示意圖。

（1）機櫃下圍框（2）機櫃鎖緊螺母(3)機櫃地腳（4）壓板鎖緊螺母

圖C-4 機櫃地腳鎖緊示意圖

4.4 安裝機櫃配件

1. 機櫃配件安裝流程

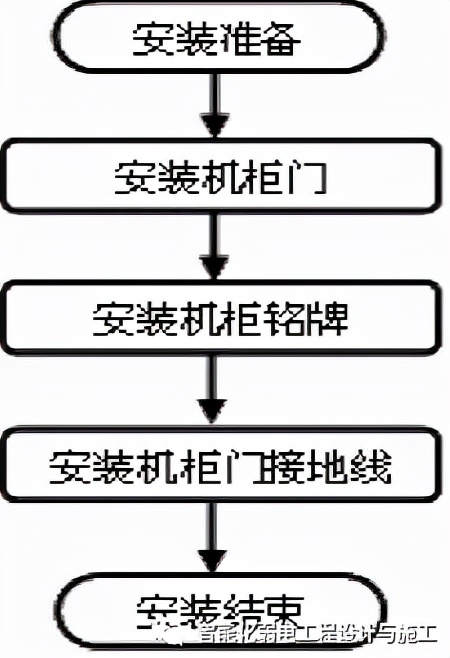

機櫃配件安裝包括機櫃門、機櫃銘牌和機櫃門接地線的安裝，流程如圖C-5所示。

2.安裝前確認

 機櫃已經固定； 裝置已經在機櫃上安裝完畢； 電纜已經安裝完畢。

3 安裝機櫃門

機櫃前後門相同，都是由左門和右門組成的雙開門結構。如圖C-6所示。

圖C-6 機櫃前後門示意圖

機櫃門可以作為機櫃內裝置的電磁遮蔽層，保護裝置免受電磁干擾。另一方面，機櫃門可以避免裝置暴露外界，防止裝置受到破壞。機櫃前後門的安裝示意圖如圖C-7所示，安裝步驟如下：

(1) 將門的底部軸銷與機櫃下圍框的軸銷孔對準，將門的底部裝上。

(2) 用手拉下門的頂部軸銷，將軸銷的通孔與機櫃上門楣的軸銷孔對齊。

(3) 鬆開手，在彈簧作用下軸銷往上覆位，使門的上部軸銷插入機櫃上門楣的對應孔位，從而將門安裝在機櫃上。

(4) 按照上面步驟，完成其它機櫃門的安裝。

活動軸銷在出廠前已安裝在門板上，在現場安裝的時候不用再裝。

 機櫃同側左右兩扇門完成安裝後，它們與門楣的之間的縫隙可能不均勻，這時需要調整兩者之間的間隙。調解方法：在圖C-7中機櫃的下圍框軸銷孔和機櫃門下端軸銷之間增加墊片（機櫃門包裝中自帶）。

4. 安裝機櫃銘牌

(1) 取出機櫃銘牌。

(2)

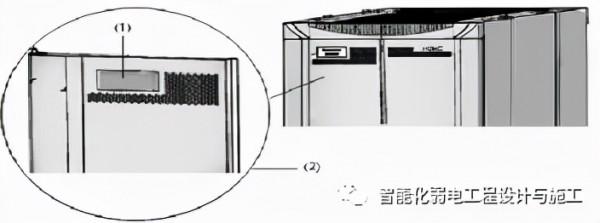

撕去銘牌背面的貼紙，將銘牌貼上在機櫃前門左側門上部的長方形凹塊位置，如圖C-9所示。

圖C-9 銘牌貼上位置示意圖

5. 安裝機櫃門接地線

機櫃前後門安裝完成後，需要在其下端軸銷的位置附近安裝門接地線，使機櫃前後門可靠接地。門接地線連線門接地點和機櫃下圍框上的接地螺釘，如圖C-10所示。

圖C-10 機櫃門接地線安裝前示意圖

(1)安裝門接地線前，先確認機櫃前後門已經完成安裝。

(2) 旋開機櫃某一扇門下部接地螺柱上的螺母。

(3)將相鄰的門接地線（一端與機櫃下圍框連線，一端懸空）的自由端套在該門的接地螺柱上。

(4) 裝上螺母，然後擰緊，如圖C-11所示，完成一條門接地線的安裝。

(5) 按照上面步驟的順序，完成另外3扇門接地線的安裝。

圖C-11機櫃門接地線安裝後示意圖

 對於自購機櫃，機櫃到機房接地的接地線要求採用標稱截面積不小於６mm2的黃綠雙色多股軟線，長度不能超過30m。

4.5 機櫃安裝檢查

遠端嘉和機櫃安裝完成後，請按照表C-1中的專案進行檢查，要求所列專案狀況正常。

表C-1 機櫃安裝檢查表

表C-1
