測繪學報 | 李德仁：論萬物互聯時代的地球空間資訊學

本文內容來源於《測繪學報》2022年第1期（審圖號GS（2022）104號）

論萬物互聯時代的地球空間資訊學

李德仁^1,2

, 徐小迪¹,邵振峰²

1. 武漢大學遙感資訊工程學院, 湖北武漢 430079;

2. 武漢大學測繪遙感資訊工程國家重點實驗室, 湖北武漢 430079

基金專案：國家自然科學基金（42090012）；江西省03專項及5G專案（20212ABC03A09）；2021年珠海市產學研合作專案（ZH22017001210098PWC）；中國工程科技發展戰略湖北研究院諮詢專案（HB2018ZD03）

摘要：隨著5G/6G、雲計算、物聯網和人工智慧等新技術的發展，人類已經進入了萬物互聯時代。本文探討萬物互聯時代地球空間資訊科技的五大特點：定位技術從GNSS和地面測量走向無所不在的定位導航定時（PNT）服務體系；遙感技術從孤立的遙感衛星走向空天地感測網路；地理資訊服務從地圖資料庫為主走向真三維實景和數字孿生；3S整合從移動測量發展到智慧機器人服務；學科研究範圍從對地觀測走向物聯監測和對人類活動的感知。筆者基於這些特點進一步剖析新時代面臨的挑戰，並提出新時代地球空間資訊學發展亟待解決的三大科學技術問題：測繪學科如何服務人與機器人的共同需求？遙感影像解譯的機理是什麼和如何突破實現技術的瓶頸？如何利用時空大資料探勘人與自然的關係，從空間感知走向空間認知？萬物互聯時代的地球空間資訊學，必須且完全可能為萬物互聯的數字地球和智慧社會做出更大的貢獻！

關鍵詞：地球空間資訊學萬物互聯時空大資料雲計算人工智慧空間感知與認知

引文格式：李德仁, 徐小迪, 邵振峰. 論萬物互聯時代的地球空間資訊學[J]. 測繪學報，2022，51(1)：1-8. DOI: 10.11947/j.AGCS.2022.20210564

LI Deren, XU Xiaodi, SHAO Zhenfeng. On geospatial information science in the era of IoE[J]. Acta Geodaetica et Cartographica Sinica, 2022, 51(1): 1-8. DOI: 10.11947/j.AGCS.2022.20210564

閱讀全文：http://xb.sinomaps.com/article/2022/1001-1595/2022-1-1.htm

1 地球空間資訊學的發展

地球空間資訊學是透過各種手段和整合各種方法對地球及地球上的實體目標(physical objects)和人類活動(human activities)進行時空資料採集、資訊提取、網路管理、知識發現、空間感知認知和智慧位置服務的一門多學科交叉的科學和技術^[1^]。作為一門測繪遙感科學與資訊科學交叉產生的學科，人與自然變數的空間分析是該學科的基礎，對地球空間幾何與物理變數的空間分析能夠為該學科提供多元化的資料和資訊處理方法。其中，遙感(remote sensing，RS)、地理資訊系統(geographic information system，GIS)和全球導航衛星系統(global navigation satellite system，GNSS)是學科常用的測量、觀測和分析工具。

20世紀60年代初期，RS以航空攝影為基礎發展起來。目前全球大約有60個國家和地區的1100多家航天公司參與研發、製造、部署和運營各種軍民商用衛星系統，200多個國家和地區已經在利用通訊、導航、遙感衛星的成果^[2^]，成果應用覆蓋了國土資源、氣象、環境、海洋等多個領域，能滿足不斷增長的社會經濟發展、國家安全及災害管理等需求。

GIS技術發展於20世紀60年代，自加拿大的Roger Tomlinson在紙質地圖等基礎上提出地理資訊系統的概念以來，已經廣泛應用於土地利用、資源管理、環境監測、城市規劃及經濟建設等方面。其間，網際網路和全球資訊網的發展及面向服務概念的提出，都擴充了地理資訊科技的概念，逐步實現地理資訊服務的“4A”(anybody，anytime，anywhere，anything)標準^[3^]。近些年來雲計算等技術的興起也使得地理資訊大資料得到了高效的管理及應用，為地理資訊系統的快速發展提供了堅實的基礎。

GNSS的完備程度能夠體現現代化大國的綜合國力。目前應用較為廣泛的定位系統為美國全球定位系統(GPS)、俄羅斯的導航衛星系統(GLONASS)、歐盟的伽利略導航衛星系統(Galileo)和中國的北斗導航衛星系統(BDS)。2020年北斗三號全球導航衛星系統已正式開通並投入服務，全球組網的成功標誌著中國北斗導航衛星系統未來的國際應用空間將會不斷擴充套件^[4^]。

物聯網(IoT)概念的提出為地球空間資訊學提供了新的發展機遇。物聯網的建設需要地球空間資訊學的支撐，同時物聯網也是地球空間資訊學發展的有力驅動。物聯網發展至今，產生了諸多成果，但是要實現真正意義上的“萬物互聯”，還需要多方面的技術支撐。

新型基礎設施建設(以下簡稱“新基建”)作為萬物互聯時代的新理念，包含資訊基礎設施與整合基礎設施，其發展理念對於時代發展的推動作用不可小覷。在自然資源調查方面，透過地理空間基礎設施和計算設施，結合人類活動軌跡和年鑑等統計資料，可以實現多時相、實時生態環境監測^[5^]、資源調查^[6^]與應急管理^[7^]；在公共安全與健康產業中，透過人工智慧與地理空間資訊的結合實現高精度時空大資料的統計、分析和預測^[8^]，在疫情防控、治安管控等方面都有十分重要的應用；在城市管理方面，可以透過新基建構建新型智慧城市，真正實現智慧化規劃、建設與管控。基於人工智慧的通導遙一體化天基資訊實時服務系統(PNTRC)在新基建的支援下已經能夠整合高精度的通訊、導航、遙感和授時等服務。

2 萬物互聯時代地球空間資訊學面臨的挑戰

2.1 如何同時滿足人類與機器人的不同需求

在感知和認知地理空間中，人類與機器人存在較大不同。人類透過視覺等感官對周圍環境進行感知，包括各類符號的辨認、地物要素的識別和運動中識圖用圖。機器人則透過訊號或數字實現對地理空間的感知和認知。如何實現讓機器人對周圍環境實時反饋，如進行大範圍觀測、實時異地觀測、災害響應等，是萬物互聯時代地理空間智慧面臨的新挑戰。如何結合時空大資料的處理手段，讓機器人可以增強資源調查、決策支援的能力？如何讓機器人對各類緊急事件做出及時的預測及響應？如何讓機器人在探測感知、自主執行處理等環節解決地球空間資訊採集和應用難題？這些問題的解決將會促進數字化和智慧化的發展。

目前機器人主要出現在無人駕駛、智慧能源和智慧測量等領域。以駕駛與導航為例，透過視覺系統，人類駕駛員可以看到道路上的交通標誌等圖形，並做出相應的操作。但是機器人無法透過觀察視覺圖符來駕駛，而是需要接收到訊號才能進行相應操作。現有的地圖和交通標識供人類駕駛員理解，未來機器人駕駛的地圖和交通標識需滿足機器人的理解需求，實現透過電子訊號和通訊手段通知機器人，讓機器人實施行駛、加減速、制動等操作。

在人與機器人共存的萬物互聯時代，人與機器人的協作成為必然，如何服務於人與機器人的共同需求，讓人和機器人能夠同步獲取相同的資訊成為挑戰。測繪領域的研究者在研究人類的需求與問題外，應進一步探索機器人的需求與人機關係。

2.2 如何表達不同領域對同一地理物件描述的語義歧義

影像解譯作為遙感資料的基礎應用，是遙感與測繪領域研究的熱點。長期以來，遙感影像解譯主要是實現地圖的分類和符號化，但分類的多義性使得難以產生一致的正確解譯結果。

在分類體系層面，空天地一體化感測網路提供的海量多源資料在提升地表觀測維度的同時凸顯了天然地物的多義性。從這些資料中，各領域研究人員可以根據專業需求提取感興趣資訊，構建內部語義一致的分類體系，並建立與之對應的資料庫。但不同領域科學問題出發點不一，研究者存在主觀認知差異，導致各分類體系中地理物件的描述存在差別。由此建立的樣本集在樣本類別定義(命名、語義)、層級及相容性等方面有較大差異，樣本集的開放性與可擴充套件性不足，難以支撐多樣本集間的資料共享與綜合利用^[9^]，使得地物解譯結果受到影響。以土地為例，農藝師根據地表覆蓋將土地劃分為山坡草地，同時林業專家可能根據地形、地貌等特徵將其規劃為宜林地，由此引發該地規劃用途與實際利用不一致的問題。

在分類過程中，神經網路和深度學習使解譯效率提升，通用性增強，但能夠兼顧天然地物與人工地物解譯的演算法仍待發展。在遙感解譯中，地物主要分為天然地物和人造地物。人工地物是具有確定性的幾何形狀目標(如形狀規則的農田、標準長度的跑道及符合規劃的園林地等)，透過目標提取及變化檢測演算法能夠獲得確定性的解譯結果^[10^]；而天然地物一般是具有不確定性的分形目標(例如天然植被分佈、介於二三維之間的地形、形態符合分形理論^[11^]的海岸線等)，是影像解譯結果中不確定性的主要來源。現有解譯方法普遍面向天然地物或人工地物之一，而不能二者兼顧。因此在保證精度的同時考慮天然地物與人工地物特徵的差異性是影像解譯中的一個難題。

如何迴歸遙感影像本源，透過影像描述來解決語義歧義問題，兼顧天然-人工地物特徵的差異，實現地表目標正確分類是萬物互聯時代地球空間資訊學面臨的挑戰之一。

2.3 如何用時空大資料探勘人與自然的複雜關係

萬物互聯時代，人們應把注意力從地理資訊科學轉移到更高層次上研究地球空間資訊學，利用資料回答人與自然的關係，分析和挖掘人類與自然之間存在的各種空間、因果關係和發展趨勢，這是地理學的本源任務。在研究中，應以地球空間資訊學為研究手段解決人類社會可持續發展問題和人與自然的關係問題。人口、資源、環境和災害是當今人類社會發展所面臨的四大問題^[12^]，地球空間資訊學能夠為解決這些問題提供資料及模型的支撐。例如，隨著遙感衛星的多源化，室內外導航定位高精度化與空間分析方法的進步，人類活動資訊的獲取應更加精確而全面地反映時空分佈的動力學特點。

在人類活動資料的支援下，為實現人地關係的和諧，人類需要儘可能掌握自然資源的分佈狀況及其變化規律，並研究其對人類活動響應的機理^[13^]。儘管各地已經建設並形成“一張圖”等體系來進行自然資源及生態環境的宏觀把控，但對於自然資源及生態環境的監測及保護問題，仍需要實現高精定向、高時空解析度的數字孿生，才能做出科學而及時的反饋。

進入萬物互聯時代後，人類對地球空間感知的能力和時效性得到了提升，地面系統中接入的感測器類別和數量發生巨大變化，對資料流、資訊流的實時處理需求邁上了新的臺階。在資訊爆炸、萬物互聯互通、智慧協同的情況下，如何透過地球空間資訊學的研究來加深對人與自然複雜關係的理解是一個巨大的挑戰。

3 萬物互聯時代地球空間資訊科技特點

在萬物互聯時代，地球空間資訊學逐漸從系統孤立走向聯合，從資訊分離走向融合，從延時服務逐漸走向即時服務與預報。萬物互聯時代推動空天資訊產業從專業服務走向大眾化和個性化。以下將介紹萬物互聯時代地球空間資訊科技的5個特點。

3.1 定位技術從GNSS和地面測量走向無所不在的PNT服務體系

PNT服務以我國北斗等GNSS及其增強系統為主體，向用戶提供實時動態、時空定位和授時服務。該服務集地理空間資訊、社交網路、雲計算和網際網路應用於一體，成為“大資料、智慧化、無線革命”新時代的核心要素與共用基礎^[14^]。其應用需求和服務深入國民經濟和國防安全的各個領域，並逐漸從事後走向即時，從靜態走向動態，從粗略走向精確，從區域走向全球。

例如，智慧手機內建了加速度器、陀螺和磁力計組合的多種感測器和定位接收器，在室內等封閉區域能夠達到2~5m的定位精度。隨著應用需求的不斷更新，想要實現1m或亞米級聲、光、電、場高度定位，還需要光線感測器，音影片感測器的協助(圖 1)。與之類似的需求也存在於生活其他方面，如精準醫療及護理、疫情期間的安全距離自動感知、智慧感知定位及測姿實現車路協同等。

圖 1 智慧手機中的內建感測器和RF Fig. 1 Built in sensor and RF in smartphone

圖選項

通導遙一體化天基資訊實時服務系統(PNTRC)，透過衛星提供快速遙感(影片)增值服務和天地一體移動寬頻通訊服務，增強了PNT服務內容，提升了資訊傳輸效率，可實現衛星遙感、衛星導航、衛星通訊與地面網際網路的整合服務，支援全球使用者在任意時間地點的資訊獲取、高精度定位授時與多媒體通訊服務，並帶動形成網際網路+天基資訊實時服務的新型產業^[15^]。

3.2 遙感技術從孤立的遙感衛星走向空天地感測網路

目前我國的衛星在氣象、環境監測、資源管理等專業領域，都能提供資料支援和服務幫助，但資料及服務體系的不同導致導航、通訊、遙感等服務系統聯合應用成為難題。在人工智慧的背景下，各類資訊系統可以人腦的方式被組織和應用，對地觀測腦(earth observation brain，EOB)作為一個能夠模擬人腦認知過程的智慧地球觀測系統，可以實現以下3個過程的自動化：①海量空間資料的獲取、組織與儲存；②智慧化的空間資料處理、資訊提取與知識發現；③空間資料驅動應用^[16^]。

對地觀測腦、智慧城市腦和智慧終端(手機)腦的出現是人工智慧、腦認知和對地觀測技術在大資料時代整合與融合的必然結果，能夠推動地理空間資訊的智慧化發展和應用。

3.3 地理資訊服務從地圖資料庫為主走向真三維實景和數字孿生

實景三維模型能夠在展示地物位置的同時精確描述地物的三維幾何資訊及其語義屬性，可以對相鄰地物的空間關係按需精確表達^[17^]。三維重建引擎如G-Engine等為智慧城市和數字孿生(digital twin)構建等打下了堅實的基礎，目前在文物古蹟的三維建模及視覺化、實景三維示範區建設等方面已有較多應用。如雲岡石窟的三維建模及視覺化，是全球首次大體量高浮雕洞窟的整體超高精度三維重建。3D智慧深圳模型(圖 2)實現了“一圖全面感知，檢視融合”，能夠融合實時影片與真三維地理資訊，並進行大型事件應急處理，初步實現了在虛擬空間構建城市大腦的設想。

圖 2 “智慧龍華”三維綜合展示平臺介面 Fig. 2 3D comprehensive display platform interface of "smart Longhua"

圖選項

數字孿生透過物聯網、GIS、5G/6G、BIM等技術將城市中的人、物、事件等要素數字化，在網路空間中建造一個與之完全相對應的“虛擬城市”。透過雲計算、人工智慧和大資料分析技術，可對城市發展進行態勢洞察和科學決策，將獲取的資訊反向作用於現實城市，實現“以虛控實”，進而形成具有深度學習能力、迭代進化能力和虛實交融的城市發展格局。

3.4 3S整合從移動測量發展到智慧機器人服務

智慧城市的建設需要從室外到室內、從地上到地下的真三維高精度建模與及時更新，移動測量在其中有著重要作用。移動測量需要引入模式識別和人工智慧技術等相關學科的先進知識^[18^]。隨著人工智慧技術的發展，移動測量的內涵得到了新的解釋，其應用範圍逐步擴大，逐漸向智慧機器人測量轉換^[19^]。

不斷湧現的新感測器能夠為機器人同時定位與地圖構建(SLAM)提供更精確的細節資訊，進而提升移動測量精度及效率^[20^]，使機器人在多種場景下實現自主導航。機器人可以使用3D-SLAM技術和多個感測器來實現冗餘定位、定姿和環境感知，使用高精度地圖和智慧路徑規劃來完成自主運動。

移動測量的概念不斷髮展，正在脫離移動測繪、地理資訊獲取的應用範疇，新的應用模式(協同感知)、新的行業形態(智慧互聯)需求使其在構建智慧地球和智慧城市的大資料時代面臨更多的發展機遇。

3.5 學科研究範圍從對地觀測走向物聯監測和對人類活動的感知

環境研究透過遙感手段感知各種自然資源，研究和預測其分佈狀況及空間變化趨勢；人類學研究則聚焦於反映人類的活動軌跡、分佈狀況及遷移趨勢。將自然及社會環境研究與人類觀測有機結合，能夠揭示人類活動與環境之間的聯絡。

例1，敘利亞內戰評估。使用DMSP-OLS月產品監測敘利亞的夜間燈光變化，並透過對歸一化的多時相夜光影象進行聚類分析，揭示了夜光的時空分佈模式，如圖 3所示^[21^]，進而發現夜間燈光資料，揭示出戰亂導致的人道主義災難，這些資訊可以成為監測人道主義危機(例如敘利亞發生的危機)的有效支撐。

圖 3 歸一化時間序列夜間光照影象得出的類圖和類中心 Fig. 3 Class maps and class centres derived from the normalized time series night-time light images

圖選項

例2，新冠病毒(2019-nCoV)接觸追蹤。透過獲取手機感測器資料，能夠使用Wi-Fi指紋定位得到室內位置，進而精準跟蹤病毒傳播途徑^[22^]。透過在網路空間建設基於時空大資料的國家級疫情防控服務體系，避免大範圍隔離和封閉管理，構建常態化疫情防控服務體系。

4 智慧互聯時代地球空間資訊學發展需要解決的三大科學技術問題

4.1 測繪學科需要服務於人與機器人的共同需求

同時滿足人類與機器人的需求應根據不同應用場景構建完善的設施體系和基礎資料庫。以車輛駕駛為例，車輛駕駛目前可以分為5個階段：初始為高階輔助駕駛(ADAS)，以人駕為主，有偏離及碰撞提示；第2級為特定功能輔助，能夠實現定速巡航、自動緊急剎車等功能，但依然需要手動操作配合；第3級為組合功能輔助，可以實現自動泊車、車道保持等固定操作；第4等級為高度自動駕駛，即人工智慧駕駛，但使用者隨時可以接管駕駛權；第5個階段則能夠結合使用者需求，由機器人接管人類進行駕駛^[23^]。

隨著智慧駕駛技術的日益精進與應用範圍的擴增，傳統的地圖繪製標準需要進行改革與擴充，車輛與道路上的配套設施也需要根據需求進行更新。新一代的地圖產品與配套設施應能夠同時滿足人與機器人的共同需求，不僅人能夠看懂，機器人透過訊號的獲取也要能夠“看”懂相應的資訊，如透過顏色、聲音等方式對機器人提示，使其進行對應操作。從傳統符號上升到符號加訊號，在滿足人類視覺化需求的同時滿足機器人也能夠獲得對應指示。

要實現這個目標，在改進地圖繪製技術的同時，還需要車輛與道路的智慧協作^[24^]。透過高精度地圖、導航與移動測量技術，結合車載攝像頭的運動測量技術，能夠在聯網狀態下，實現車車通訊、車路協同決策和智慧雲控的功能，如圖 4所示。

圖 4 車路協同系統示意 Fig. 4 Schematic diagram of cooperative vehicle infrastructure system

圖選項

4.2 遙感影像解譯的機理及本體資料庫語義描述技術

突破遙感影像解譯的技術瓶頸需要整合現有的分類規則，從基於不同規則的分類體系到滿足各類需求的遙感共享本體庫的描述，完成從符號化分類為主體的地圖，到真三維實景加本體庫下語義描述的新產品的跨越。無論自然地物或是人造地物，其標籤可能由於各領域需求及研究者認知差異而有所不同，但其語義並不會因所處分類體系不同而產生變化。從多源資料中基於本體語義構建資料庫能夠從機理層面實現對地理物件的描述，建立能夠在各個領域應用的共享本體庫。其中，由符號組成的地圖將逐漸使用VR/AR/IR技術進行語義描述，實現真實三維景觀視覺化。

使用本體資料庫和語義描述方法進行基於語義本體的語義構建，使遙感影像的解譯從二維逐漸轉向三維實景及變化檢測過程中的解譯。對於現有地物影像及三維實景地圖，結合分形學思想，融合多源資料，構建資料立方體，實現對於天然目標及人工目標的解譯，實現從分類體系到語義本體的轉換，並將解譯成果應用到城市規劃、環境評價及人地關係的研究中。以新一代三維地理資訊平臺在新型基礎測繪中的應用成果為例，在同一個場景中，可以對4D+資料、實時全景影片、三維實景測量資料、細節層次(LOD)模型、室內精細模型和BIM、地質層、三維管線、水域環境、動態要素等進行一體化的資料儲存與組織，可實現視覺化展示、解譯、動態分析與應用。這種變革將有利於人工智慧在地球空間資訊學中的應用。

4.3 從空間感知走向空間認知

隨著空天地一體化對地觀測體系的建立，遙感及地理資訊資料的體量呈現指數級別的增長。透過時空大資料探勘技術，對地觀測腦可以進行多源資訊的整合與分析^[25^]，將地理資訊系統轉變為基於地理計算的資訊地理學，實現從定性到定量的跨越，從感知到認知的飛躍，回答人與自然之間多種科學問題。

結合對地觀測技術與地球空間資訊學，可以構建不同尺度的時空人工智慧體系如圖 5所示。

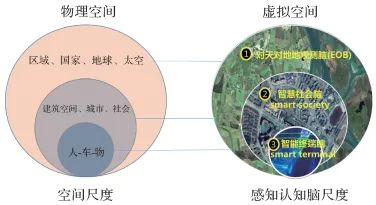

圖 5 不同尺度下時空人工智慧體系構建 Fig. 5 Spatio-temporal artificial intelligence system at different scales

圖選項

透過手機、筆記本等智慧終端能夠採集個體資訊，智慧終端腦可以整合和分析得到微觀尺度上“人-車-物”等個體的分佈情況、執行軌跡和趨勢，研究人的行為學和心理學，開發智慧駕駛腦和各類測量機器人。在中等尺度上，構建數字孿生、智慧城市、智慧交通、智慧公安、智慧健康、“一張圖”及“一平臺”等智慧社會腦，能夠對建築空間、城市及社會發展的軌跡進行分析與歸納，輔助進行城市規劃、資源排程、應急管理等^[26^]。在區域尺度上，各國對天對地觀測腦的建立，能夠整合空、天、地、海多源多角度資訊，實現國家、全球乃至太空的聯通；在宏觀尺度上研究人類與自然的關係，分析人口、資源、環境及災害的分佈狀況，誘因以及治理辦法。透過多尺度人工智慧體系的建立，對於人類與自然關係的理解將上升到一個新的層面，當下許多全球問題能夠獲得新的解決方案。

5 結論與展望

萬物互聯時代是數字孿生的時代，以測繪遙感地理資訊科技為代表的地球空間資訊學將發展到一個全新的智慧新高度。時空基準與導航定位將發展為無所不在的PNT和PNTRC，傳統的對地觀測衛星系統將構成通導遙一體化的對地觀測腦，GIS將從二維地圖資料庫擴充套件到室內外一體化真三維實景模型，移動測量系統將變成移動測量機器人，地球空間資訊學將從對地(自然)觀測走向物聯監測和對人類活動的感知。面對萬物互聯時代數字孿生和人工智慧發展的新形勢，地球空間資訊學面臨著新的挑戰，其中至少包括：①測繪學科如何服務人與機器人的共同需求？②遙感影像解譯機理是什麼？如何突破實現技術的瓶頸？③如何利用時空大資料探勘人與自然的關係，從空間感知走向空間認知？

展望未來，希望學界專家同仁，發揮大智慧，抓住新機遇，努力解決好本文提出的三大科學問題，推動地球空間資訊學的發展，我們可以在宏觀、中觀和微觀尺度上做出時空大資料空間感知和認知的巨大貢獻！

作者簡介

第一作者簡介：李德仁(1939—), 男, 教授, 中國科學院院士, 中國工程院院士, 國家歐亞科學院院士, 研究方向為地球空間資訊學理論與方法。E-mail: [email protected]
