牆面開裂是建築工程常見的質量通病，影響工程質量及形象，造成牆面開裂的成因較多，本文總結常見的15個成因，大家注意在施工中加以防範，提升工程質量。
1

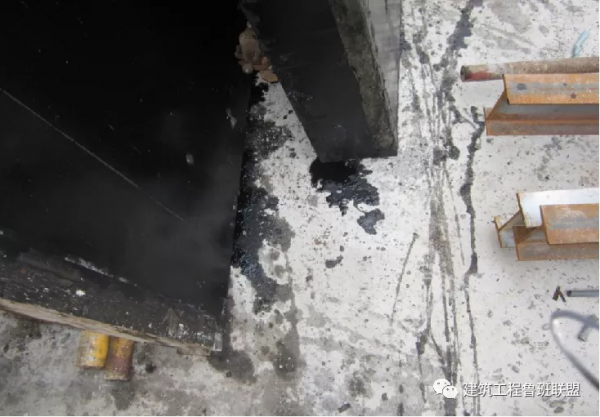

模板施工採用廢機油等作為塗膜劑
結構施工，特別是大鋼模體系下使用廢舊機油作為脫模劑，有機油脂類附著時間長，難消除，極易導致鋼模體系下抹灰開裂、空鼓。
2
混凝土表面未拉毛或拉毛質量差
結構混凝土標號均為C30以上，且混凝土經振搗及脫模劑、緻密劑雙層作用下形成混凝土緻密層，表層較為光滑，砂漿面難以附著。拉毛或噴毛處理常使用1:1砂漿加建築膠作為基層處理，建築膠含量過低及覆蓋率不足極易導致抹灰空鼓、流墜開裂。
拉毛覆蓋率比較高
3

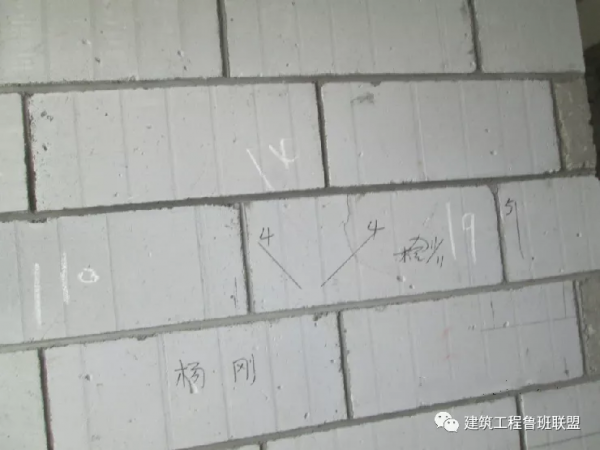

砌築斷磚上牆
砌築砂漿伸縮沉降特別是斷磚部位沉降量大於其他部位，易形成多皮通縫。砌體斷裂部位吸水率增大，導致該部位砂漿快速失水導致開裂、空鼓。
4
砌體瞎假縫
瞎縫部位存在明顯空腔，導致砂漿面快速失水，導致空鼓。大面積裂縫極易大致抹灰面龜裂及貫穿裂縫。

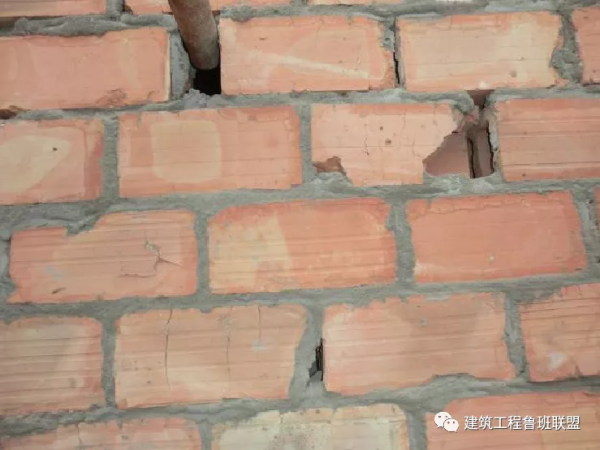

瞎縫
假縫
5
砌體洞口缺陷
砌體洞口缺陷為以下幾個方面：（1）窗臺板與窗邊牆無搭接處理；（2）窗臺板與窗邊牆咬合長度不足或密實；（3）砌體洞口未設定預製塊導致砌體破損。

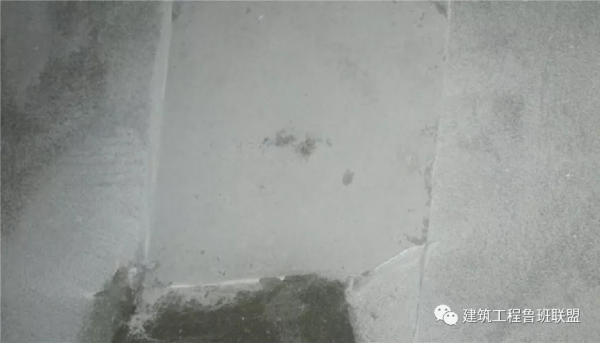

窗臺板與窗邊牆無咬合
窗臺板與砌體咬合不密實
6
斜頂磚施工缺陷
斜頂磚缺陷主要為以下幾個方面：（1）斜頂磚規格過大，導致灰縫過大；（2）斜頂磚角度大於60或小於45度；（3）斜頂磚灰縫不密實。
斜頂磚灰縫不密實

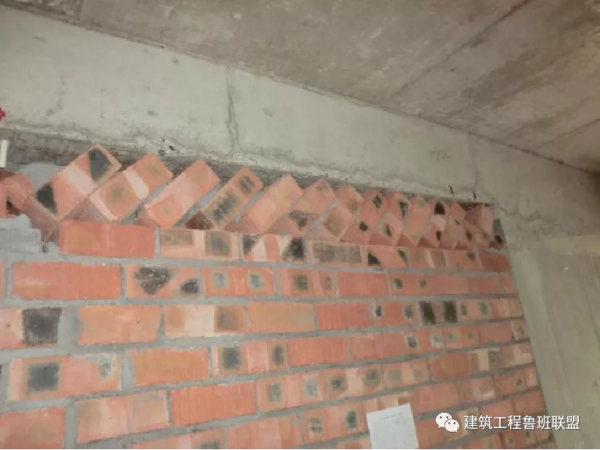

斜頂磚規格過大
7
混凝土與砌體交接面掛網處理差
掛網缺陷主要體現為以下幾個各方面：（1）砌體與結構交接面未掛網；（2）砌體與結構掛網固定不合理；（3）砌體與結構存在高低差；（4）陰陽角部位採用鍍鋅鋼絲網固定。

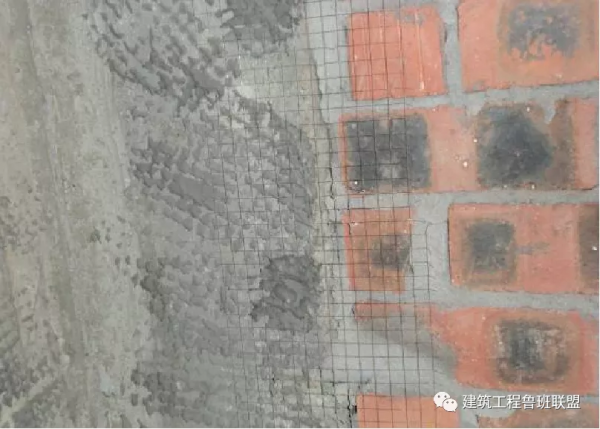

交接部位未掛網
掛網採用砂漿固定
8
管線開槽固定差
管線開槽固定差主要體現在以下幾個方面：（1）開槽破壞牆體；（2）開槽深度不足，封堵厚度不足；（3）單線管無固定；（4）多組線管“品”字固定。
開槽深度不足
9
管線槽不封堵直接粉刷
由於後開槽部分對已施工完畢的二次結構造成破壞面較大，且剔鑿施工時產生的擾動對牆體穩固造成一定程度的損傷，故修補、封堵措施須具備結構補強功效，不然容易發生開裂。

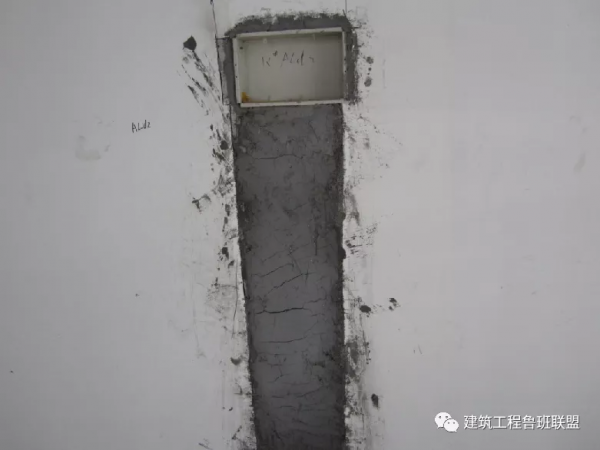

管線槽不封堵直接粉刷
10
較大箱體周邊開裂
箱體周邊開裂主要體現在以下幾個方面：（1）箱體上部砌體鋼筋吊磚，砌體下沉導致開裂；（2）箱體洞口未預留，砌體完成後開鑿導致破壞砌體或砂漿無法灌入；（3）箱體預留洞口過大，砌體封堵隨意；（4）箱體背部砌體組砌存在假縫假縫。

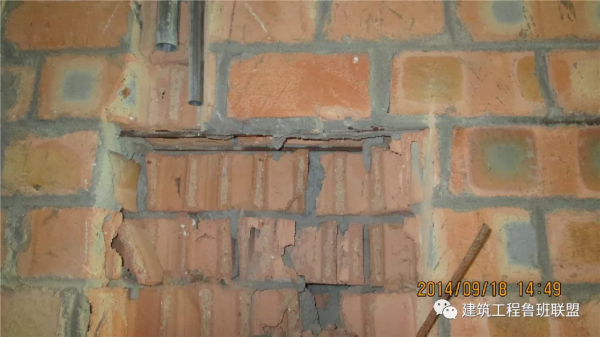

鋼筋吊磚，洞口打鑿
11
抹灰單層厚度過厚
抹灰砂漿單層粉刷超過1cm，因砂漿初凝時間較長，粉刷初期極易導致粘結力不足以抵消自重，導致流墜開裂、空鼓。
12
抹灰砂漿使用砂漿王
抹灰砂漿使用砂漿王，代替石膏（熟石灰），採用1:1:6混合砂漿配比，因砂漿王本身不增加強度，易導致砂漿強度不足導致開裂。
13
乾燥高溫季節抹灰面未養護
夏天高溫導致水分蒸發很快，牆面抹灰層需要澆水養護，以防開裂。

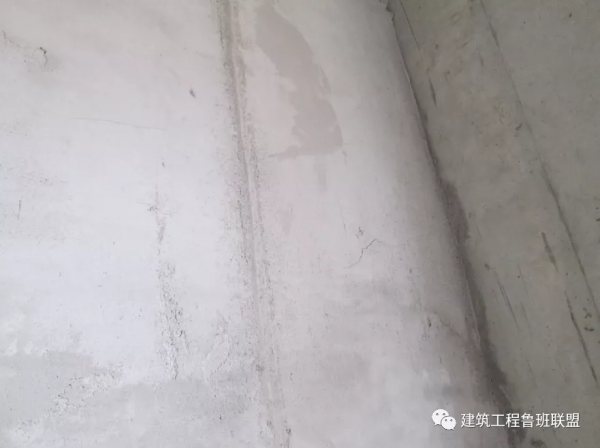

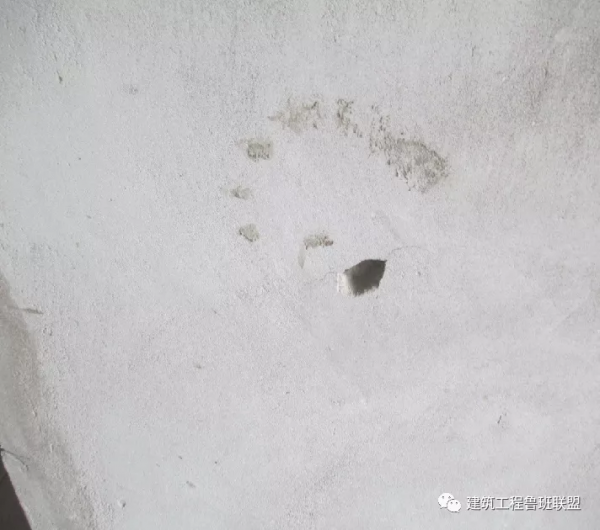

夏季未養護牆面
14
抹灰完成面開槽穿管
抹灰後再進行二次開槽修補，水泥砂漿與原牆面容易粘結不牢而產生開裂。
抹灰完成面開槽布管
