電主軸與鑽包測試臺的使用

電主軸與鑽包測試臺的使用


電主軸鑽包測試臺使用說明

注意事項:

1. 試車之前務必確保刀柄螺母擰緊或者拆下(防止運轉過程中螺母脫落產生危險),

確保刀柄拉釘擰緊。

電主軸與鑽包測試臺的使用


鎖緊或拆下螺母

電主軸與鑽包測試臺的使用


確保拉釘螺母鎖緊

2. 特別注意,即使電源關閉按鈕按下,測試臺部分電路仍然有電,故若要連線電路,務必把總電源開關關掉!

電主軸與鑽包測試臺的使用


關掉總電源開關

3. 嚴禁在主軸轉動過程中按下松刀按鈕(雖已增加保護電路)。

電主軸與鑽包測試臺的使用


主軸運轉中嚴禁按下松刀按鈕

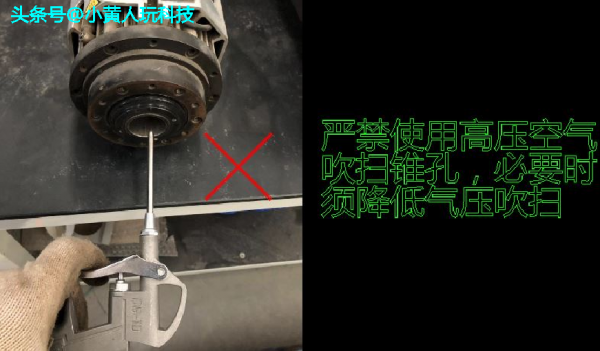

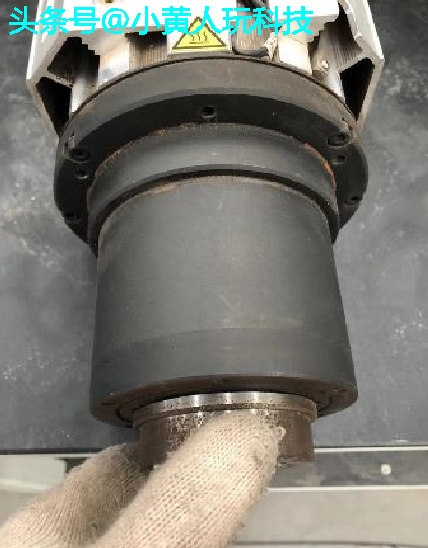

4. 禁止向主軸錐孔內吹高壓空氣。

電主軸與鑽包測試臺的使用

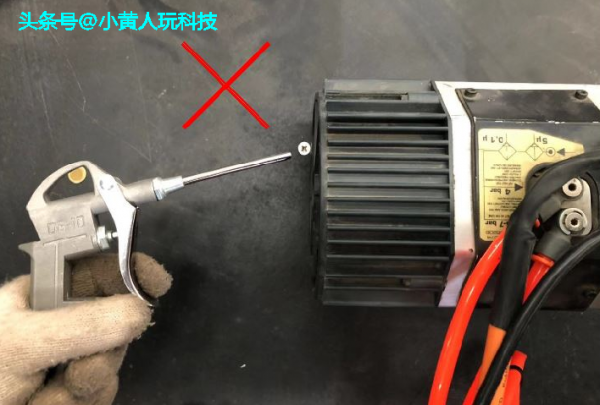

禁止向錐孔吹掃高壓空氣

5. 禁止用高壓氣槍吹動散熱風扇扇葉(防止因風扇超速和風扇所產生電壓對主軸造成損壞)。

電主軸與鑽包測試臺的使用

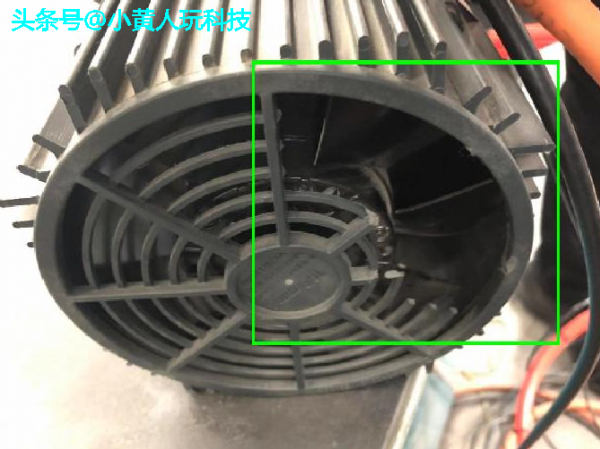

禁止持續吹動風扇

6. 啟動主軸前,必須確保轉動部件附件沒有雜物(抹布,繩索等)。

電主軸與鑽包測試臺的使用


確保轉動部件遠離雜物

7. 注意來測主軸排鑽上的附件(航插,氣管接頭,螺絲,端蓋,T形螺母,定位銷鍵等如圖所示),以防最後包裝時遺漏。

電主軸與鑽包測試臺的使用


注意附件

電主軸與鑽包測試臺的使用


注意附件

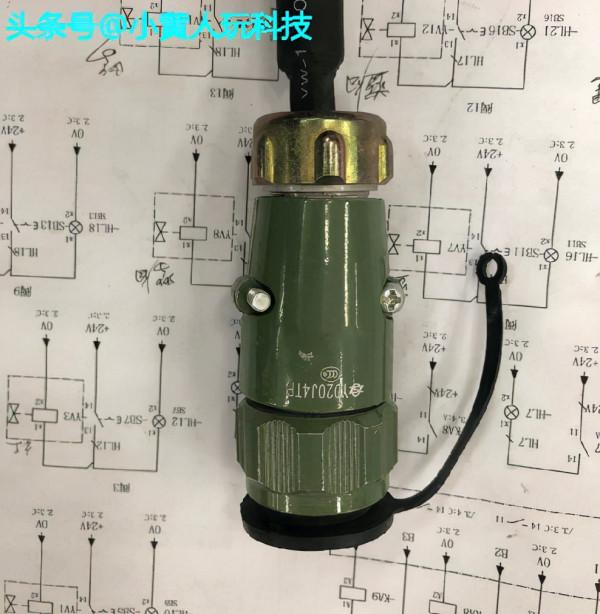

8. 確保航插或主軸航插內針腳沒有彎曲。

電主軸與鑽包測試臺的使用


檢查針腳

部件說明:

電主軸與鑽包測試臺的使用


部件說明

電主軸與鑽包測試臺的使用


部件說明

電主軸與鑽包測試臺的使用


部件說明

使用說明:

主軸測試:

1. 用手轉動主軸轉子檢查轉動是否順暢。

電主軸與鑽包測試臺的使用


檢查轉子是否卡死

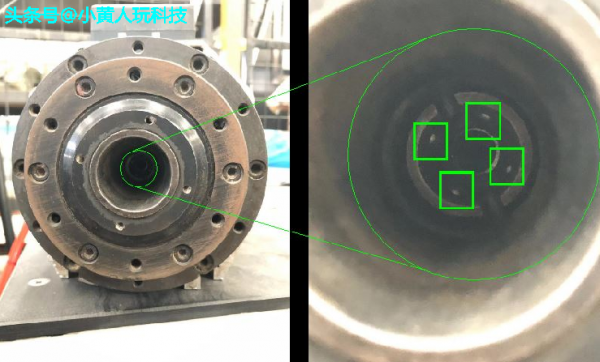

2. 檢查主軸卡爪鋼珠是否缺失,外觀是否破損。

電主軸與鑽包測試臺的使用


檢查卡爪鋼珠

電主軸與鑽包測試臺的使用


檢查有無破損

3. 接通測試平臺的電路和氣路。

電主軸與鑽包測試臺的使用


連線電路氣路

4

. 接通主軸的航差和氣路。

ES919,ES929:

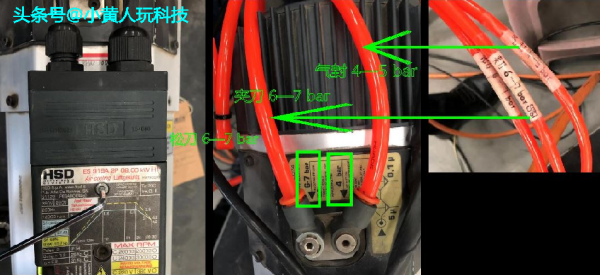

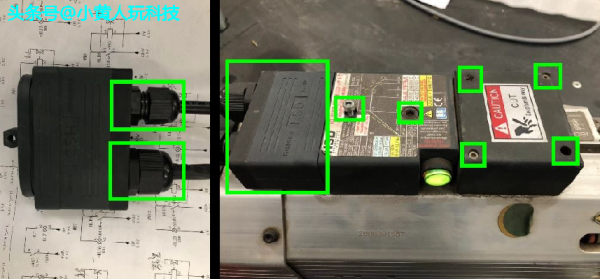

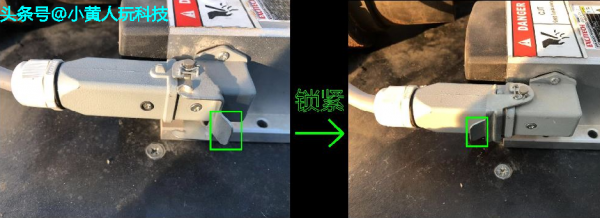

插牢鎖緊主軸航插,按照標示連線氣封和夾刀氣管。

電主軸與鑽包測試臺的使用


連線氣管

ES951:

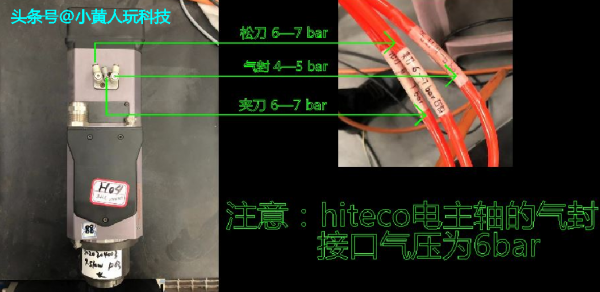

插牢鎖緊主軸航插,按照標示連線氣封,夾刀和松刀氣管。

電主軸與鑽包測試臺的使用


連線氣管

電主軸與鑽包測試臺的使用


連線氣管

注意:運轉時務必保證夾刀氣管通有壓縮空氣!

Hiteco(海鐵克)主軸:

連線電路和氣路,電路須按端子編號進行壓接。

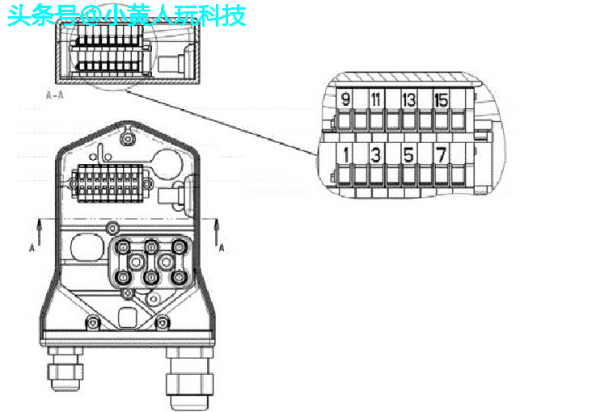

圖中只標示了奇數端子,兩奇數之間端子為相應偶數端子。

電主軸與鑽包測試臺的使用


接線圖

電主軸與鑽包測試臺的使用


接線圖

電主軸與鑽包測試臺的使用

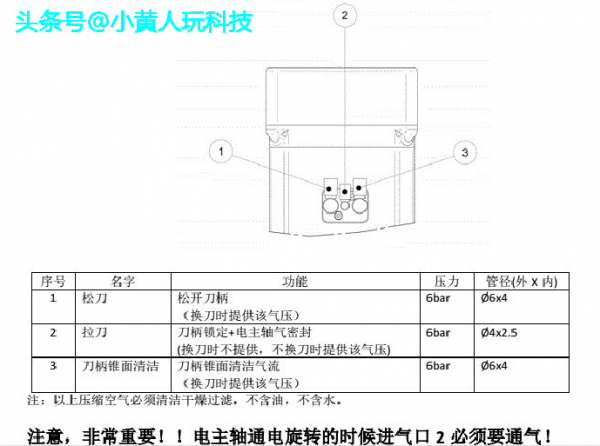

氣管對照表

電主軸與鑽包測試臺的使用


連線氣管

電主軸與鑽包測試臺的使用


實物圖

注意:運轉時務必保證夾刀氣管通有壓縮空氣!

昌盛風冷主軸:

電主軸與鑽包測試臺的使用

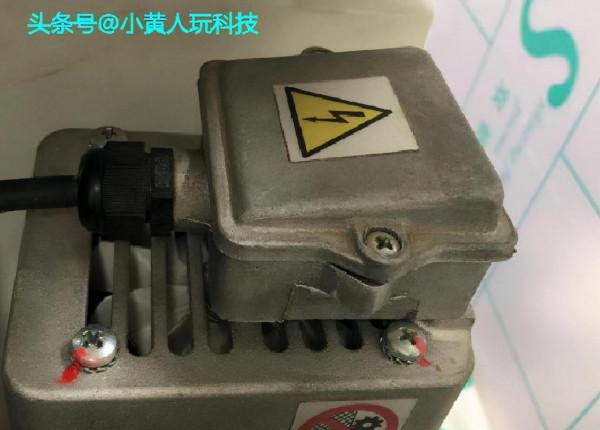

航空插頭

電主軸與鑽包測試臺的使用


鎖緊航插

昌盛水冷主軸:

電主軸與鑽包測試臺的使用


航空插頭

電主軸與鑽包測試臺的使用


水冷電主軸

5. 根據主軸上的標示安裝匹配的刀柄,並同時測試松刀按鈕,夾刀訊號,松刀訊號是否正常

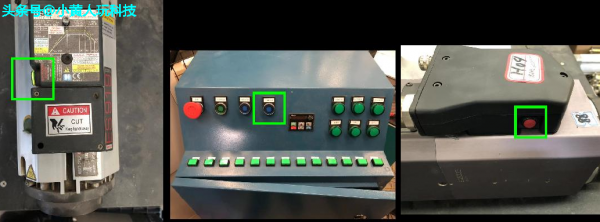

按下測試機櫃上的松刀按鈕或者主軸上的松刀按鈕,安裝匹配的刀柄。

電主軸與鑽包測試臺的使用


按下松刀按鈕

電主軸與鑽包測試臺的使用


核對型號

電主軸與鑽包測試臺的使用


核對型號

各種情況下的指示燈正常亮滅狀態

電主軸與鑽包測試臺的使用


訊號指示燈

電主軸與鑽包測試臺的使用


訊號指示燈

若保持按下主軸上的松刀按鈕所有指示燈均未點亮則說明主軸本身的松刀按鈕有故障。

若保持按下主軸上的松刀按鈕,指示燈狀態與上圖中3情況不一致(松刀確認指示燈不能點亮)則說明主軸的松刀感測器有故障。

若夾住刀柄後指示燈與上圖4情況不一致(夾刀確認指示燈不能點亮)則說明主軸夾刀感測器有故障。

1. 根據待測主軸額定轉速設定變頻器引數

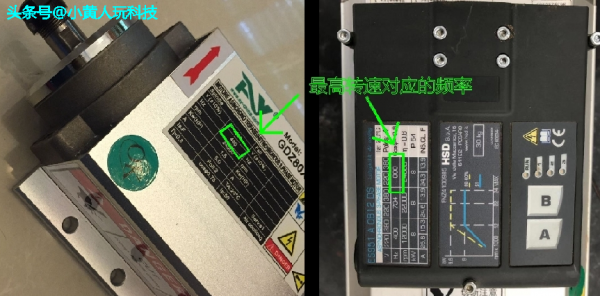

6-1. 根據主軸銘牌資訊計算出待測主軸最高轉速對應的頻率

電主軸與鑽包測試臺的使用


計算頻率

電主軸與鑽包測試臺的使用


計算頻率

6-2. 將變頻器輸出頻率調整為待測主軸最高轉速對應的頻率

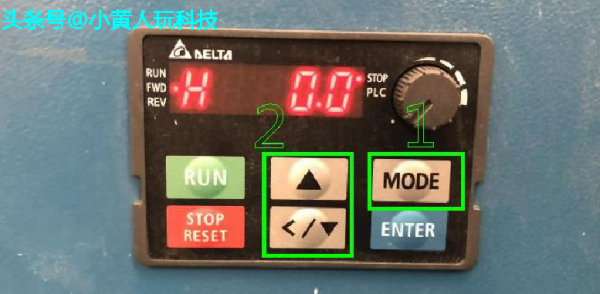

按MODE鍵若干次至數碼管顯示屏顯示【F----】,然後按上三角鍵(上升鍵)或下三角鍵(下降鍵),將數值改為欲設的頻率值。

電主軸與鑽包測試臺的使用


設定頻率

7. 試車

按下RUN鍵主軸運轉,按下STOP RESET鍵主軸停止。

電主軸與鑽包測試臺的使用


啟動與停止

檢查試車時變頻器是否報警,報警程式碼是多少,主軸風扇是否轉動,主軸啟動運轉和停止過程中有無異響震動,主軸是否異常發熱,沒有報警沒有異響沒有震動為正常。

鑽包測試:

連線鑽包電機電纜和氣路

電主軸與鑽包測試臺的使用


連線電路

電主軸與鑽包測試臺的使用


鑽包測試

啟動鑽包,檢查鑽包電機是否轉動,風扇是否轉動,對每根鑽頭進行多次打出收回測試,檢查每根鑽桿能否順暢地打出收回,打出收回是否到位,檢查鑽包和電機有無震動異響,有無異常發熱。

電主軸與鑽包測試臺的使用
