【新智元導讀】英偉達似乎把明年要發的新GPU提前自曝了!一個出現在論文裡的神秘顯示卡GPU-N有著779TFLOPs的FP16效能,是A100的2.5倍。非常接近傳聞中比A100強3倍的下一代Hopper GH100。
近日,在英偉達團隊發表的新論文中提到了一個神秘的顯示卡:GPU-N。
據網友推測,這很可能就是下一代Hopper GH100晶片的內部代號。
https://dl.acm.org/doi/10.1145/3484505
英偉達在這篇「GPU Domain Specialization via Composable On-Package Architecture」(透過可組合式封裝架構實現GPU領域的專業化)的論文中,談到了下一代GPU設計。
研究人員認為,當前要想提升深度學習效能,最實用的解決方案應該是最大限度地提高低精度矩陣計算的吞吐量。
簡單來說,GPU-N有134個SM單元(A100中為104個SM);8576個CUDA核心(比A100多24%);60MB的二級快取(比A100多50%);2.687TB/秒的DRAM頻寬(可擴充套件至6.3TB/秒);高達100GB的HBM2e(透過COPA實現可擴充套件到233GB),以及6144位記憶體匯流排。
全新COPA-GPU架構
「GPU-N」採用了一種叫COPA的設計。
目前,當GPU以擴大其低精度矩陣計算吞吐量的方式來提高深度學習(DL)效能時,吞吐量和儲存系統能力之間的平衡會被打破。
英偉達團隊最終得出一個結論,基於FP32(或更大)的HPC和基於FP16(或更小)的DL,兩者的工作負載是不一樣的。那麼,執行兩種任務的GPU架構也不應該完全一樣。
而如果非得要求GPU滿足不同的架構要求,去做一個融合設計,會導致任何一個應用領域的配置都不是最優的。
因此,可以給每個領域提供專用的GPU產品的可組合的(COPA-GPU)架構是解決這些不同需求的最實用的方案。
COPA-GPU利用多晶片模組分解,可以做到最大限度地支援GPU模組複用,以及每個應用領域的記憶體系統定製化。
英偉達表示,COPA-GPU可以透過對基線GPU架構進行模組化增強,使其具有高達4倍的片外頻寬、32倍的包內快取和2.3倍的DRAM頻寬和容量,同時支援面向HPC的縮減設計和麵向DL的專業化產品。
這項工作探索了實現可組合的GPU所必需的微架構設計,並評估了可組合架構為HPC、DL訓練和DL推理提供的效能增益。
實驗表明,與一個融合的GPU設計相比,一個對DL任務進行過最佳化的COPA-GPU具有16倍大的快取容量和1.6倍高的DRAM頻寬。
每個GPU的訓練和推理效能分別提高了31%和35%,並在擴充套件的訓練場景中減少了50%的GPU使用數量。
從紙面上的效能來看,「GPU-N」的時鐘頻率為1.4GHz(與A100的理論值相同),可以達到24.2 TFLOPs的FP32(是A100的1.24倍)和779 TFLOPs的FP16(是A100的2.5倍)。
與AMD的MI200相比,GPU-N的FP32的效能還不到一半(95.7 TFLOPs vs 24.2 TFLOPs),但GPU-N的FP16的效能卻高出2.15倍(383TFLOPs vs 779TFLOPs)。
規格 |
NVIDIA V100 |
NVIDIA A100 |
GPU-N |
SMs |
80 |
108 |
134 |
GPU頻率(GHz) |
1.4 |
1.4 |
1.4 |
FP32(TFLOPS) |
15.7 |
19.5 |
24.2 |
FP16(TFLOPS) |
125 |
312 |
779 |
L2快取(MB) |
6 |
40 |
60 |
DRAM頻寬(GB/s) |
900 |
1,555 |
2,687 |
DRAM容量(GB) |
16 |
40 |
100 |
根據以往的資訊可以推斷,NVIDIA的H100加速器將基於MCM解決方案,並且會基於臺積電的5nm工藝。
雖然不知道每個SM中的核心數量,但如果依然保持64個的話,那麼最終就會有18,432個核心,比GA100多2.25倍。
Hopper還可以利用更多的FP64、FP16和Tensor核心,這將極大地提高效能。
GH100很可能會在每個GPU模組上啟用144個SM單元中的134個。但是,如果不使用GPU稀疏性,英偉達不太可能達到與MI200相同的FP32或FP64 Flops。

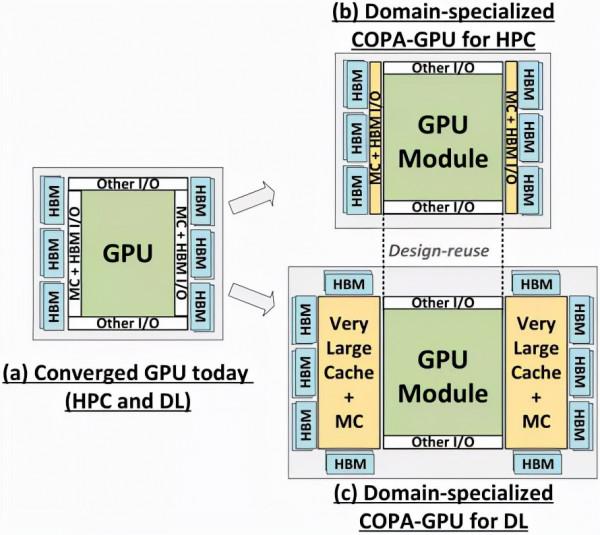

此外,論文中還談到了兩種基於下一代架構的領域專用COPA-GPU,一種用於HPC,一種用於DL領域。
HPC變體採用的是非常標準的設計方案,包括MCM GPU設計和各自的HBM/MC+HBM(IO)晶片,但DL變體真的是一個很特殊的設計。
DL變體在一個完全獨立的晶片上安裝了一個巨大的快取,與GPU模組相互連線。具有高達960/1920 MB的LLC(Last-Level-Cache),HBM2e DRAM容量也高達233GB,頻寬高達6.3TB/s。
但是網友表示,英偉達似乎已經決定將重點放在DL效能上,因為FP32和FP64(HPC)效能的增長僅僅是來源於SM數量的增加。
這很可能在最後達不到傳聞中的3倍效能。
鑑於英偉達已經發布了相關的資訊,Hopper顯示卡很可能會在2022年GTC的大會上亮相。
規格預測
Tesla V100 (SXM2) |
NVIDIA A100 (SXM4) |
NVIDIA H100 (SMX4?) |
|
GPU |
GV100 (Volta) |
GA100 (Ampere) |
GH100 (Hopper) |
製程 |
12nm |
7nm |
5nm |
電晶體 |
21.1億 |
54.2億 |
TBD |
晶片尺寸 |
815平方毫米 |
826平方毫米 |
TBD |
SMs |
80 |
108 |
134 |
TPCs |
40 |
54 |
TBD |
FP32 CUDA核心 |
5120 |
6912 |
8576 |
FP64 CUDA核心 |
2560 |
3456 |
4288 |
張量核心 |
640 |
432 |
TBD |
紋理單元 |
320 |
432 |
TBD |
頻率 |
1530 MHz |
1410 MHz |
~1400 MHz |
TOPs(DNN/AI) |
125 TOPs |
1248 TOPs |
TBD |
FP16計算 |
30.4 TFLOPs |
312 TFLOPs |
779 TFLOPs |
FP32計算 |
15.7 TFLOPs |
19.4 TFLOPs |
24.2 TFLOPs |
FP64計算 |
7.80 TFLOPs |
19.5 TFLOPs |
24.2 TFLOPs |
視訊記憶體型別 |
4096-bit HBM2 |
6144-bit HBM2e |
6144-bit HBM2e |
視訊記憶體容量 |
16 GB @ 900 GB/s |
最高 40 GB @ 1.6 TB/s 最高 80 GB @ 1.6 TB/s |
最高 100 GB @ 2.687 TB/s |
L2快取 |
6144 KB |
40960 KB |
81920 KB |
TDP |
300W |
400W |
~450-500W |
