雷柏是一家知名的電腦外設品牌,公司以“無線化”為使命,近年來其業務範圍不斷向無線影音、智慧穿戴等應用方向拓展,推出過多款TWS真無線耳機、脖掛式藍芽無線耳機、頭戴式藍芽無線耳機以及智慧音訊眼鏡等產品。
雷柏VM700S是雷柏旗下一款主打遊戲低延遲的TWS耳機產品,在外觀上透過炫彩背光燈和CD紋理的設計,使其更具電競科技風;搭載了原相PAU1606高效能藍芽連線方案,支援PixArt遊戲模式,最低延遲60ms。還支援雙麥通話降噪、Qi協議無線充電,擁有5+20小時的整體續航。
此前我愛音訊網還拆解過雷柏旗下RAPOO雷柏 Ti100 真無線降噪耳機、RAPOO雷柏 XS200 真無線藍芽耳機,雷柏 Z1 Style和雷柏 Z1 Sport兩款智慧音訊眼鏡,下面就再來看看這款產品的外觀設計及內部結構配置吧~
一、雷柏VM700S藍芽遊戲耳機開箱
包裝盒採用了黑色背景,搭配藍色點綴,正面設計有產品外觀渲染圖、RAPOO雷柏品牌LOGO,PixArt遊戲模式標誌,以及產品名稱VM700S藍芽TWS遊戲耳機。
包裝盒背面有產品指南和產品的部分功能引數資訊。
包裝盒內配件有充電線,兩幅不同尺寸的矽膠耳塞和產品說明書。

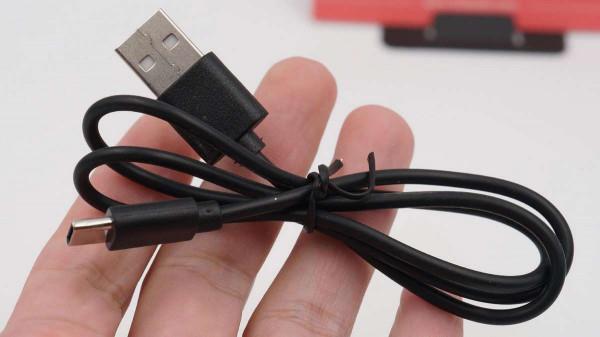

USB-A to USB Type-C介面的充電線。

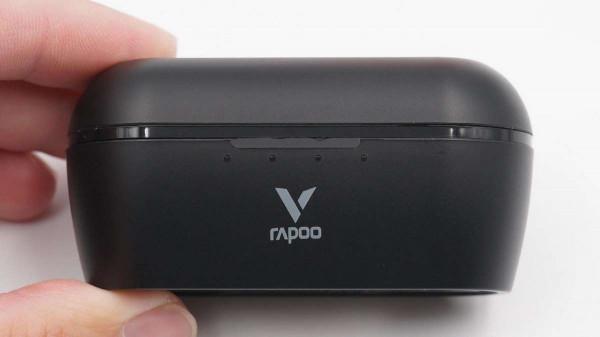

充電盒採用了長方形,兩側和頂部設計有弧面,提升握持手感。充電盒中間開蓋處有一條不同工藝處理的腰線,下方四顆LED指示燈和RAPOO雷柏品牌LOGO。
Type-C充電介面位於充電盒背面。

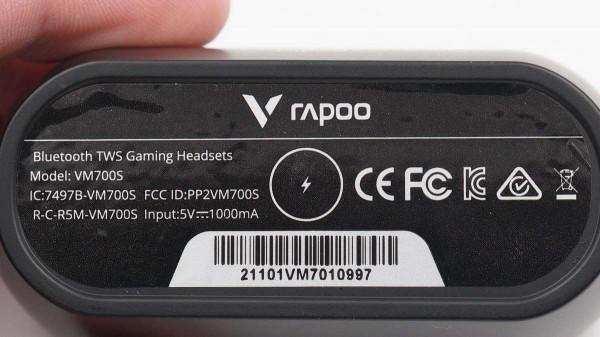

充電盒底部是無線充電區域,標籤資訊上有無線充電標識,產品型號:VM700S,輸入:5V⎓1000mA等。以及CE、FCC、IC等認證資訊。
開啟充電盒,耳機交叉平放在座艙上,背部CD紋理設計非常凸顯。

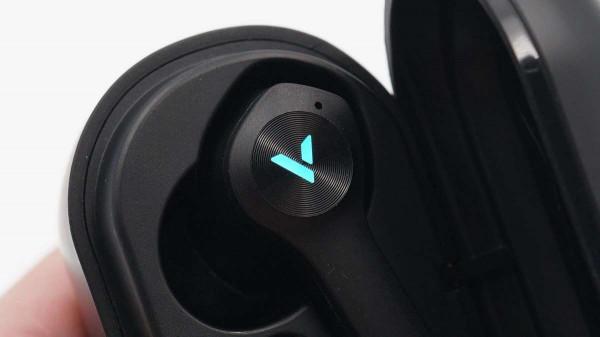

耳機背部RAPOO雷柏品牌LOGO指示燈特寫,擁有紅藍兩種色彩。
雷柏VM700S藍芽遊戲耳機整體外觀一覽。
充電盒為耳機充電的頂針位於耳機柄座艙內。
雷柏VM700S耳機整體外觀一覽,採用柄狀的入耳式設計。

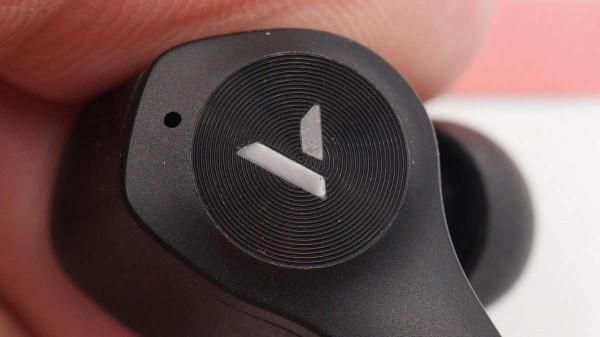

耳機柄背部特寫,CD紋理搭配RAPOO雷柏品牌LOGO指示燈,同時也是觸控區域。

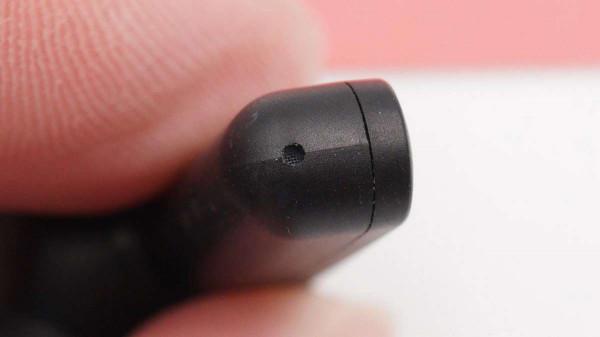

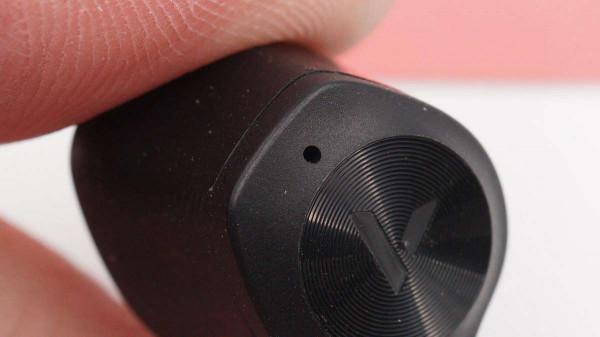

上方有一顆通話降噪麥克風開孔。
底部是語音通話拾音麥克風開孔,內部防塵網覆蓋。

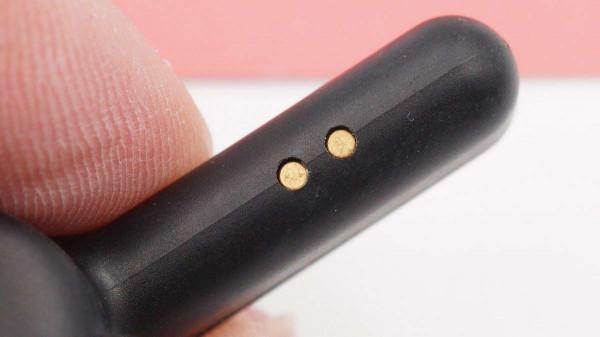

耳機柄內側充電觸點特寫。

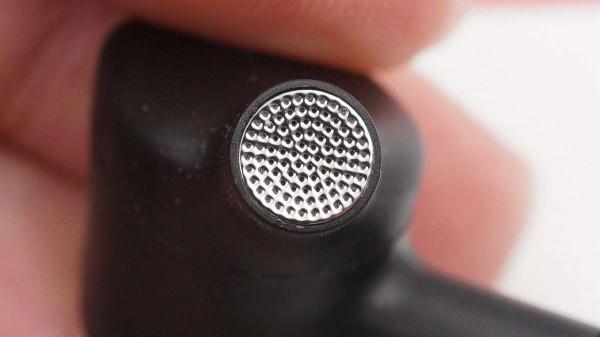

耳機出音嘴特寫,銀色金屬網覆蓋。

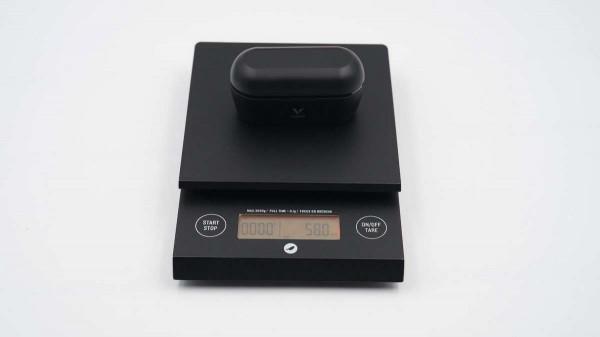

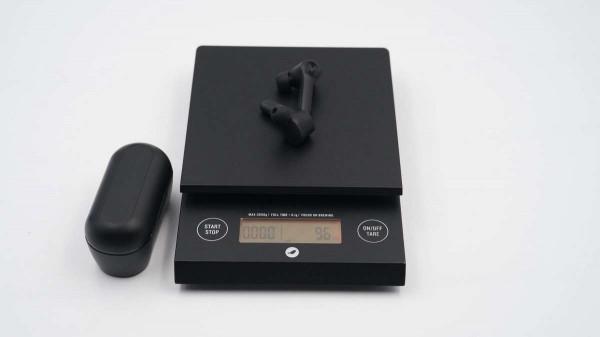

經我愛音訊網實測,雷柏VM700S藍芽遊戲耳機整體重量約為58g。
充電盒重量約為48.5g。
兩隻耳機重量約為9.6g。

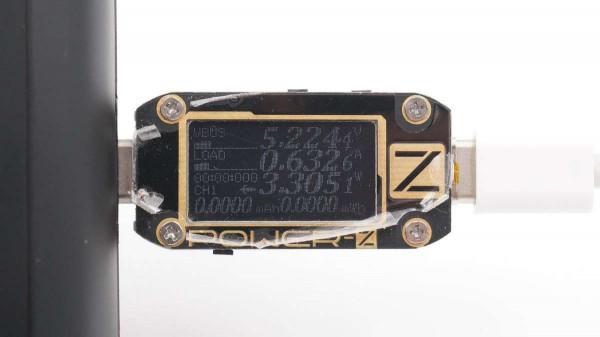

我愛音訊網採用ChargerLAB POWER-Z KM001C行動式電源測試儀對雷柏VM700S藍芽遊戲耳機進行有線充電測試,充電功率約為3.33W。

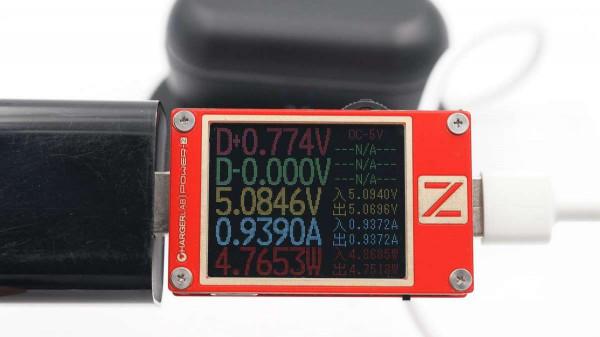

我愛音訊網採用ChargerLAB POWER-Z KT001行動式電源測試儀對雷柏VM700S藍芽遊戲耳機進行無線充電測試,充電功率約為4.77W。
二、雷柏VM700S藍芽遊戲耳機拆解
透過開箱我們瞭解到了雷柏VM700S藍芽遊戲耳機的整體外觀設計,以及根據外觀結構大致獲悉了內部部分配置的位置,下面進入拆解部分。
充電盒拆解
撬開充電座艙。

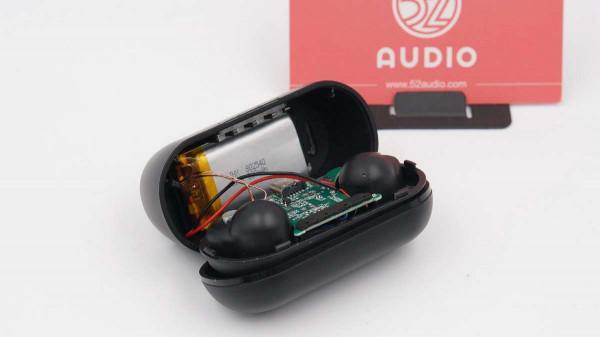

電池固定在了充電盒底部,透過導線焊接連線到主機板。

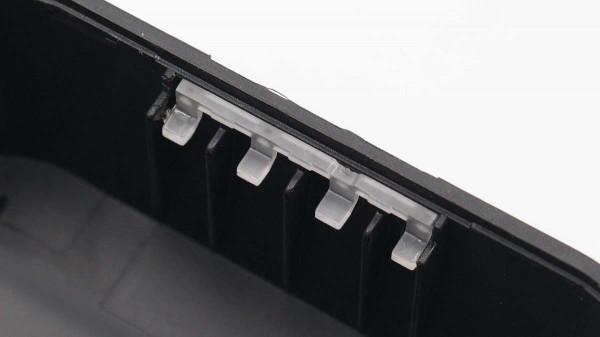

LED指示燈導光柱特寫。
座艙底部固定有主機板單元。
取掉主機板,下方還設定有霍爾元件小板。

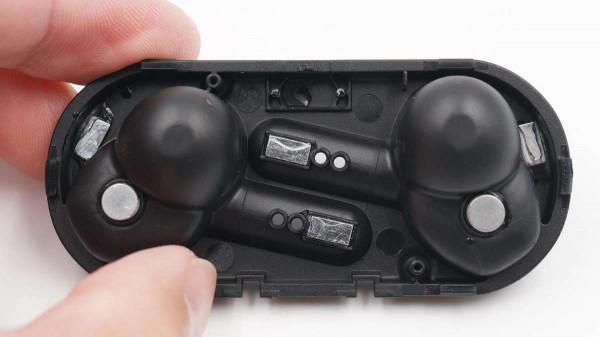

座艙底部結構特寫,設定有6顆磁鐵,用於吸附耳機和充電盒蓋。

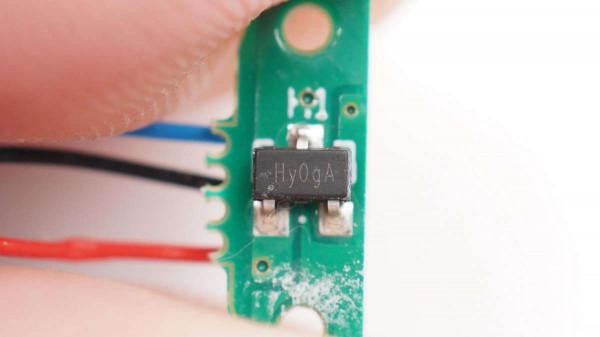

絲印Hy0gA的霍爾元件。充電盒盒蓋開啟、關閉時的磁場變化會被霍爾元件感知到,進而通知充電盒MCU和耳機與已連線裝置配對或斷開連線。
無線充電接收線圈特寫,設定在隔磁貼紙上。
充電盒內鋰離子軟包電池型號JHX802540,額定電壓3.7V,容量800mAh。
電池配備有電路保護板,負責過充過放過流等保護功能。

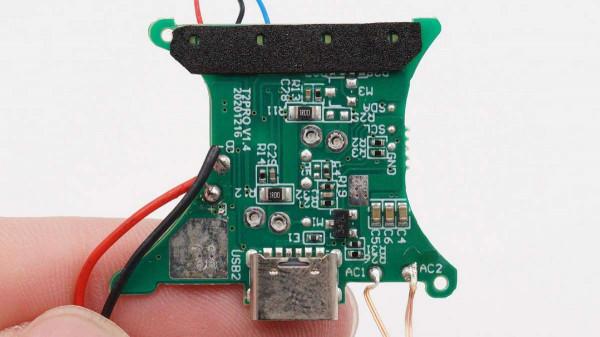

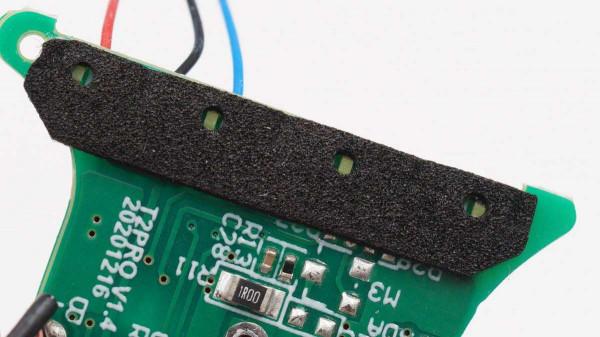

充電盒主機板一側電路一覽。
主機板另外一側電路一覽。
為耳機充電的pogo pin聯結器特寫。
4顆LED指示燈設定有防漏光海綿,用於反饋充電盒剩餘電量。
Type-C充電介面母座特寫,採用6pin母座。

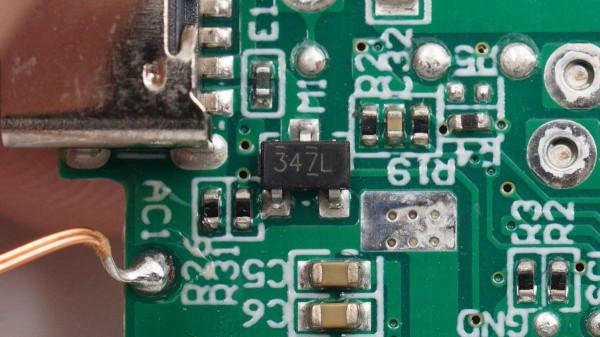

絲印347L的MOS管,用於輸入防反接。

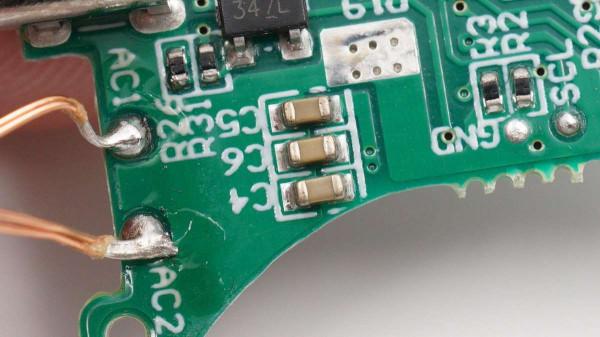

無線充電線圈焊接在主機板上,旁邊設定有三顆諧振電容。
一顆無標的MCU,用於充電盒整機控制。
ETA鈺泰 ETA1061 超低待機功耗的1A同步升壓轉換器,用於將內建電池升壓輸出為耳機充電。

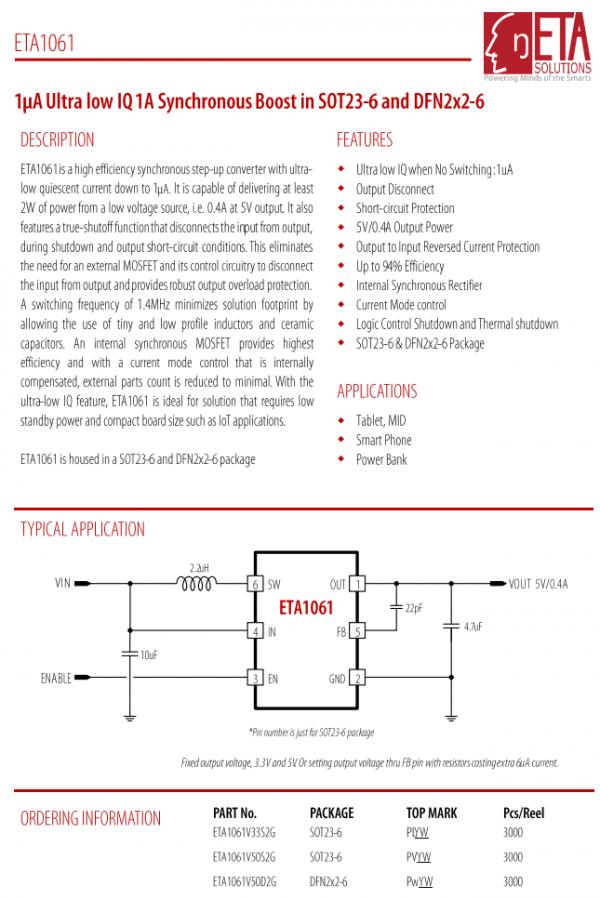

ETA鈺泰 ETA1061 詳細資料圖。
LPSemi微源LP28019B 1A單晶片鋰離子和鋰聚合物充電器,是一款完整的單電池鋰離子電池恆流/恆壓線性充電器。採用ESOP8封裝,內建MOSFET結構,不需要外部感應電阻器,也不需要阻塞二極體,非常適合行動式裝置應用。
LP28019B透過熱反饋調節充電電流,以限制高功率操作或高環境溫度期間的管芯溫度。充電電壓固定在4 2V,充電電流可透過單個電阻器外部程式設計。
據我愛音訊網拆解了解到,目前已有小米、OPPO、聯想、摩托羅拉、realme、漫步者、QCY、JLab、Skullcandy、Boltune等品牌的音訊產品大量採用了微源的電源管理方案。
LPSemi微源LP28019B詳細資料圖。

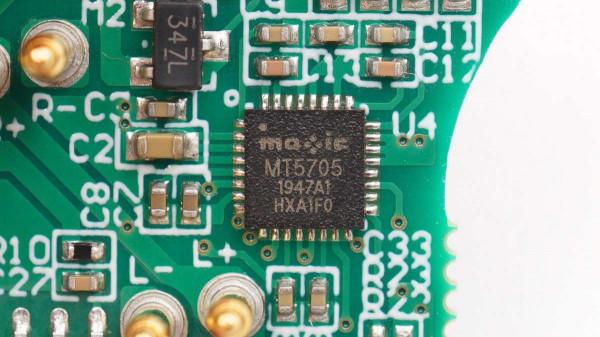

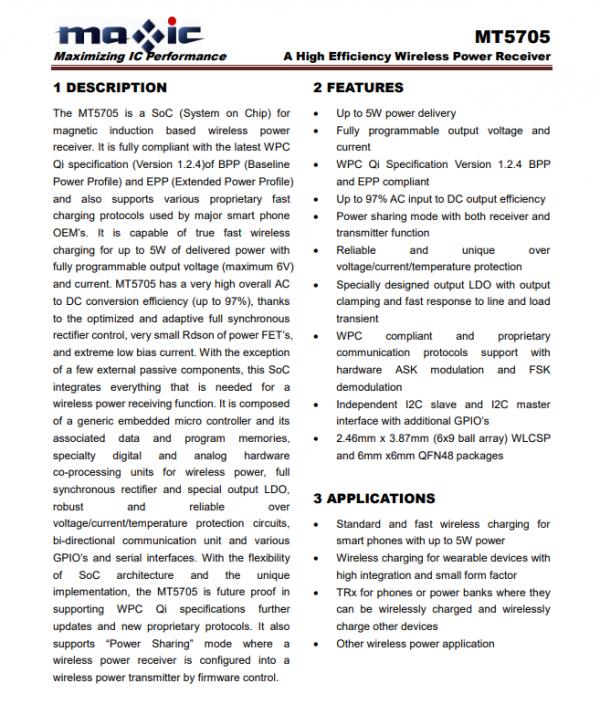

Maxic美芯晟 MT5705 無線充電接收晶片,支援Qi協議。採用嵌入式ARM Cortex M0處理器,2KB SRAM, 8KB OTP,完全符合BPP的最新WPC Qi規範(版本1.2.4)。可最高提供5W輸出功率,支援輸出電壓5V和電流最大1A,AC to DC轉換效率達90%。
MT5705的高效率保證了其很低的溫升發熱,同時很寬的FOD設定範圍使其很容易透過WPC的BPP認證。MT5705還擁有完善的過壓、過流、過溫保護機制。採用QFN32封裝(4 x 4mm),尤其適合TWS耳機充電倉等各類小功率智慧裝置。
Maxic美芯晟 MT5705 詳細資料圖。
耳機拆解
進入耳機拆解,沿合模線撬開前腔和耳機柄背部蓋板。
前腔揚聲器單元和後腔電池分別透過導線連線到主機板。

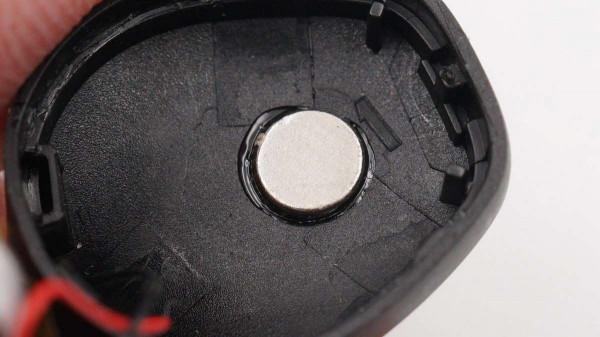

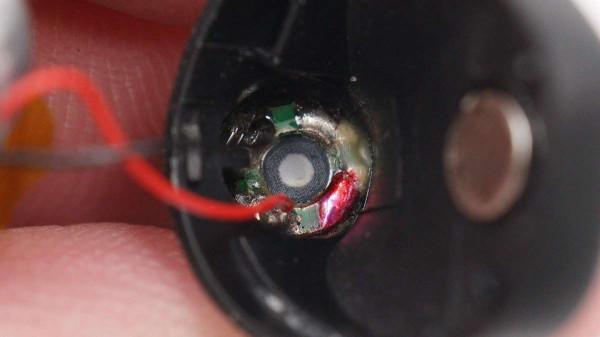

前腔內部圓形磁鐵特寫,用於吸附充電盒座艙。
揚聲器單元位於耳機出音管內,透過大量膠水固定。

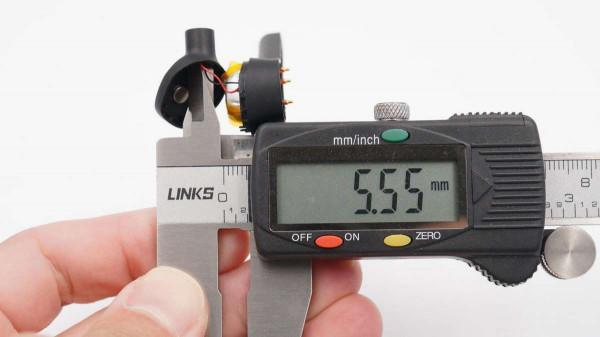

經我愛音訊網實測,動圈單元尺寸約為5.55mm。

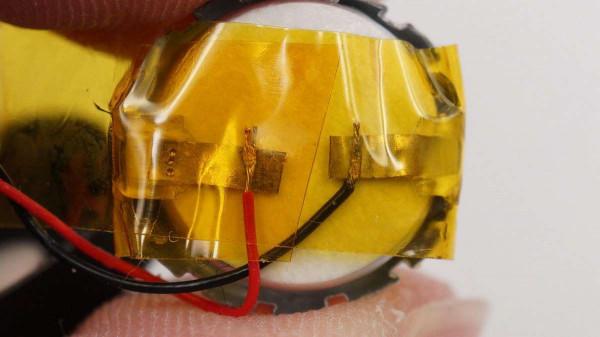

耳機內部採用了軟包扣式電池,透過絕緣膠帶包裹。
軟包扣式電池與一元硬幣大小對比。

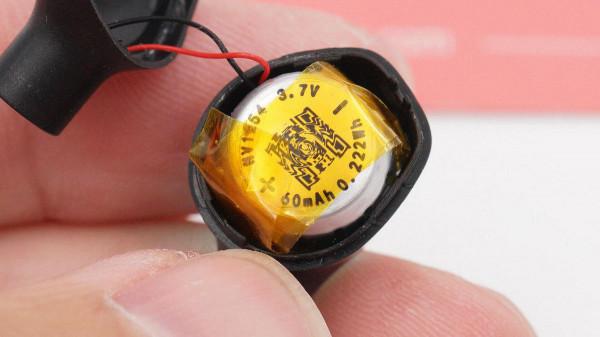

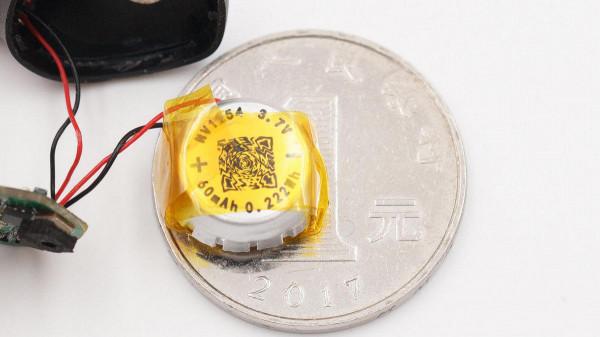

電池正面絲印二維碼,型號NV1254,額定容量:60mAh/0.22Wh,額定電壓:3.7V,來自諾威新能源。
軟包扣式電池背面特寫,導線點焊連線。
取出電池,腔體內部結構一覽,可以看到主機板單元和藍芽主控晶片。
耳機柄蓋板內側結構一覽,設定有觸控感測器和藍芽天線。
觸控感測器上方是大面積的導光柱結構。
腔體內部結構一覽。
取出主機板,腔體內部結構一覽。底部麥克風開孔設定有防風結構。
耳機主機板與一元硬幣大小對比。

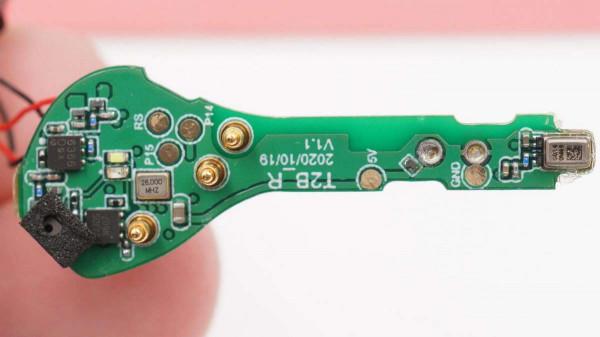

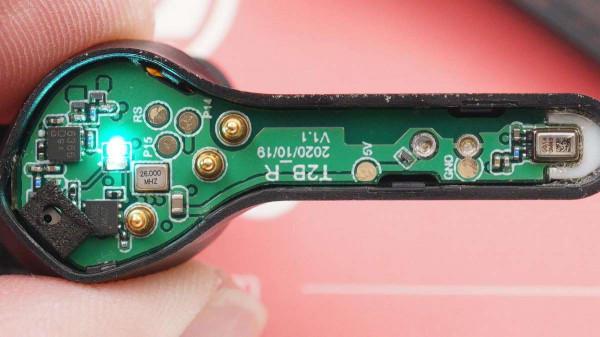

主機板一側電路一覽。
主機板另外一側電路一覽。

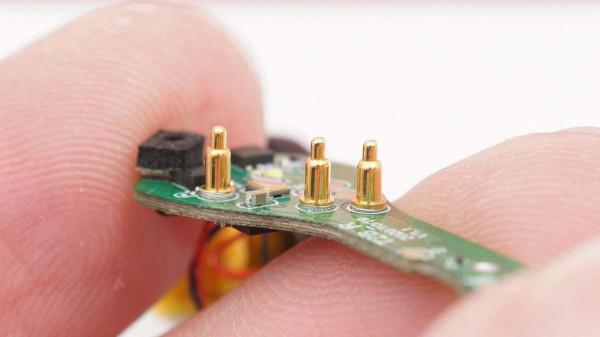

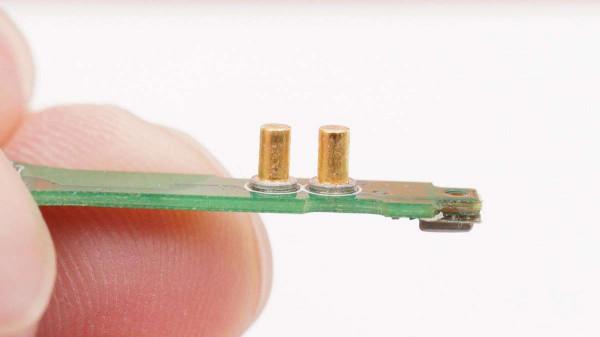

連線藍芽天線和觸控檢測單元的pogo pin聯結器。
為耳機充電的金屬觸點。

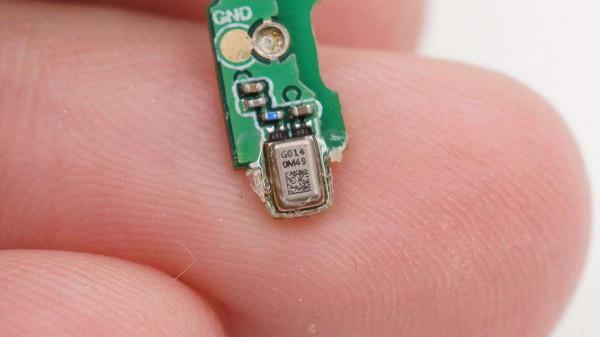

鐳雕G014 0M49的MEMS麥克風,用於語音通話拾音。

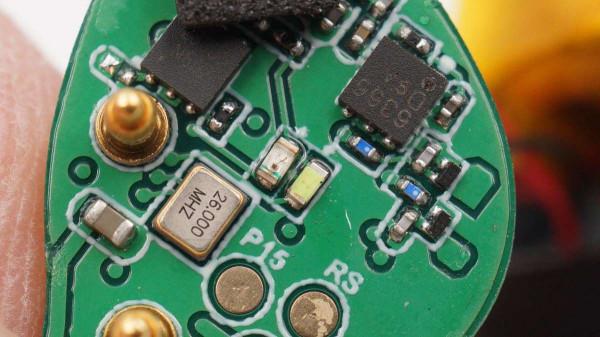

兩顆不同顏色的LED指示燈,為耳機LOGO呼吸燈效提供光源。
Xysemi蘇州賽芯電子科技股份有限公司XB6366一體化鋰電池保護IC,用於耳機電池的過充過放保護。
Vinka永嘉VKD233DS單按鍵觸控檢測晶片,內建穩壓電路,提供穩定的電壓給觸控感應電路使用;觸控檢測 PAD 的大小可依不同的靈敏度設計在合理的範圍內,低功耗與寬工作電壓是此觸控晶片在 DC 或 AC 應用上的特性。
Vinka永嘉VKD233DS詳細資料圖。
用於通話降噪功能的MEMS麥克風。

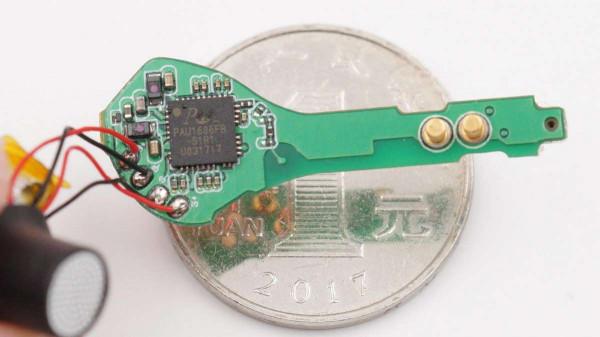

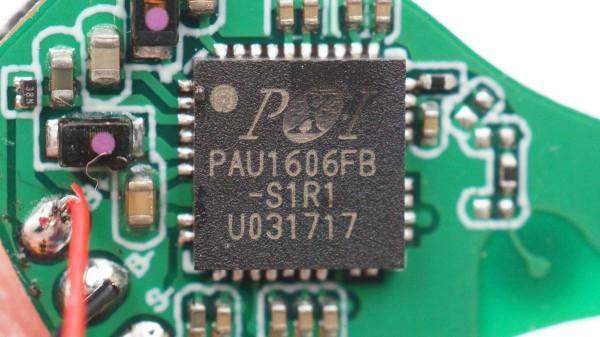

PixArt原相 PAU1606FB-S1藍芽音訊SoC,能夠支援藍芽5.1EDR / BLE雙模,採用QFN-40 5x5mm封裝。
原相 PAU1606FB-S1支援SBC / mSBC、AAC,內建10頻段均衡器;支援雙麥克風降噪;內建鋰離子電池充電器,充電電流達400mA。其專利GreenRadio立體聲(GRS)技術,具有快速切換、低延遲、低輻射、低功耗、抗干擾的特點。
據我愛音訊網拆解了解到,市面上有包括QCY、雷蛇、漫步者、iWALK、JOWAY喬威、TOZO、綠聯等品牌的TWS耳機均採用了原相方案,遊戲低延遲是其共同的特點。

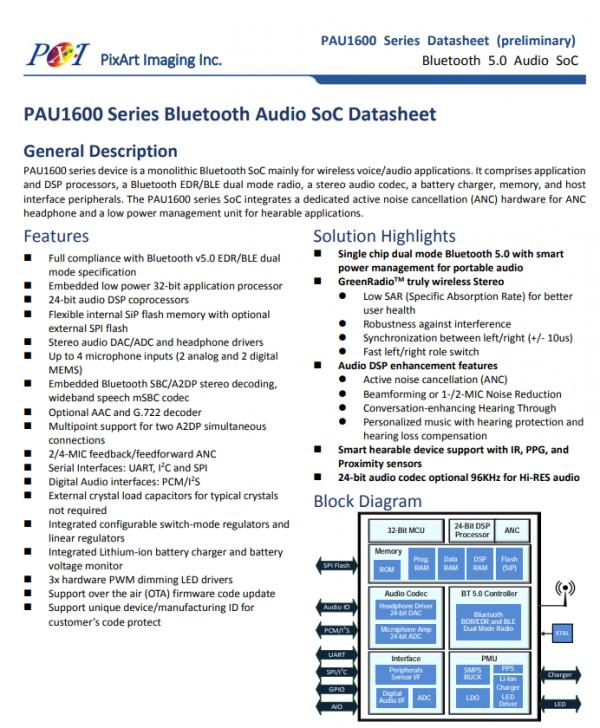

PixArt原相 PAU1600系列詳細資料圖。

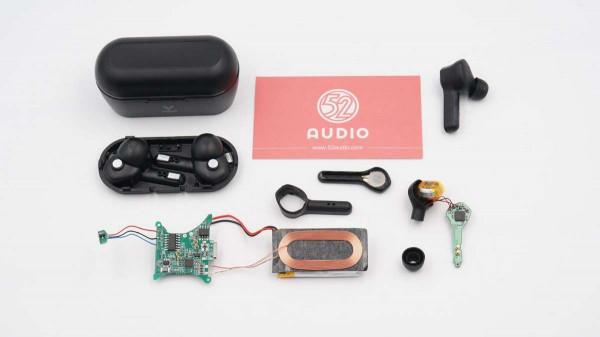

雷柏VM700S藍芽遊戲耳機拆解全家福。
三、我愛音訊網總結
雷柏VM700S藍芽遊戲耳機在外觀設計上,充電盒配備了四顆電量指示燈,用以更直觀的反饋剩餘電量;耳機採用了柄狀的入耳式設計,耳機背部延續了家族式的CD紋理設計,並增加了雷柏品牌LOGO的LED呼吸燈,賦予了更強的遊戲耳機氛圍感。
內部電路方面,充電盒內建800mAh大容量電池,支援有線和無線兩種電源輸入方式。有線採用了Type-C充電介面輸入電源,由微源LP28019B 充電IC為內建電池充電,充電電壓固定在4 2V,充電電流可透過電阻器程式設計;由鈺泰 ETA1061升壓轉換器將內建電池升壓輸出為耳機充電;無線接收器採用了美芯晟MT5705晶片,支援Qi協議,最高可提供5W輸出功率;還有一顆無標的MCU等。
耳機部分,耳機頭內揚聲器和60mAh軟包扣式電池分別透過導線連線到主機板。主機板上,主控晶片為原相 PAU1606FB-S1藍芽音訊SoC,支援藍芽5.0 EDR / BLE雙模,支援雙麥克風降噪,整合度較高,具有快速切換、低延遲、低功耗、抗干擾等特點;蘇州賽芯電子XB6366一體化鋰電池保護IC負責耳機電池的過充過放保護;永嘉VKD233DS單按鍵觸控檢測晶片,用於觸控操作功能;兩顆MEMS麥克風協同主控用於提升語音通話質量。
