潔淨空調基礎知識
其它相關參考資料：
冷熱源採用風冷熱泵機組，置於屋面。設計採用兩臺風冷螺桿式冷熱水機組，為空調、純水及低溫冷卻水用冷負荷提供冷熱水，空調和工藝冷卻水的冷源為7~12℃冷水，空調的熱源為45~40℃熱水。系統採用在屋面設定膨脹水箱來定壓補水。
對廠房房間溫溼度精度有較高要求的潔淨區採用新風空調器+迴圈空調器的定風量淨化空調系統；
對廠房輔助間舒適性空調採用風機盤管+新風系統；
對廠房倉庫採用組合式迴圈空調機組。
空氣處理過程。
a、新風空調系統：
組合式新風空調機，包括在夏季新風經表冷器降溫去溼到機器露點，去除新風自身的含溼量，減輕迴圈空調器去溼壓力，讓迴圈空調器表冷器處理溼度擾動，確保相對溼度在設計範圍內。
在冬季對新風空調機加熱加溼處理，加熱到設定溫度，加溼到設定含溼量。
新風空調機風機採用變頻控制，根據送風管靜壓變化，控制風量的大小，以維持室內正壓在要求的範圍內。

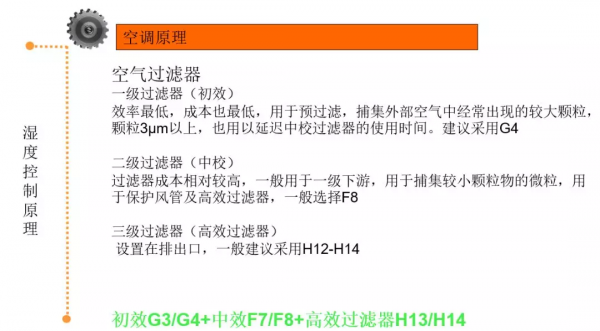

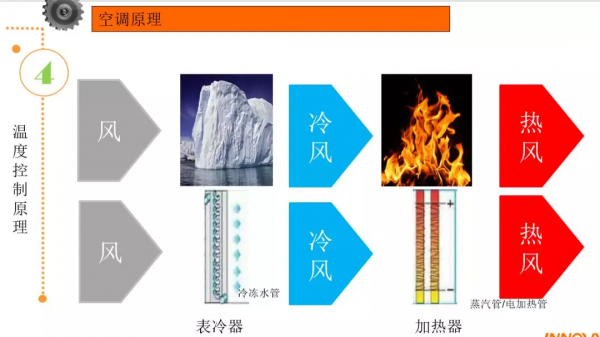

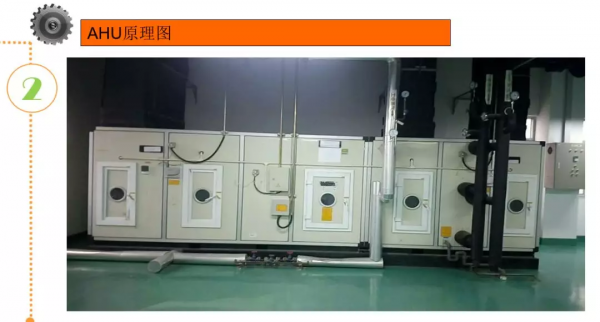

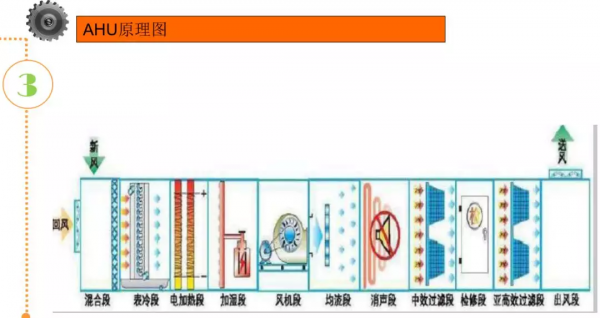

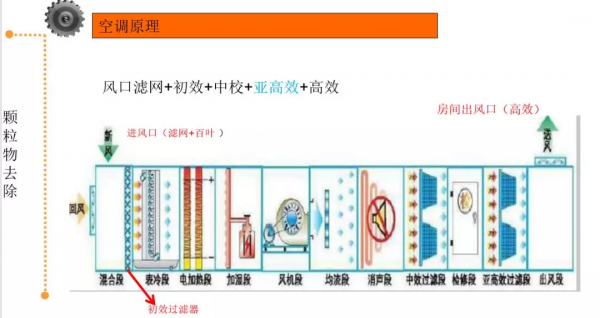

b、組合式迴圈空調機，包括中效（F10）、高效過濾器段（H14），加熱段，表冷段，消聲段，風機段。新風經處理後進入迴圈空調器與迴風混合，經過表冷加熱段對溫度進行處理，維持溫度在設計範圍內。
風量控制：變頻風機根據風管內動壓訊號變頻執行,保證送風量恆定。
壓力控制：根據室內壓差感測器控制新風電動風閥開度，調節新風風量，以滿足室內壓力要求。

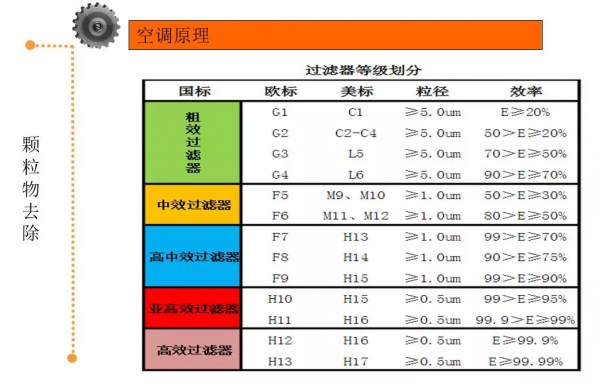

過濾器壓差報警：當中效壓差△P2大於200Pa，報警，當高效壓差△P3大於500Pa，報警。

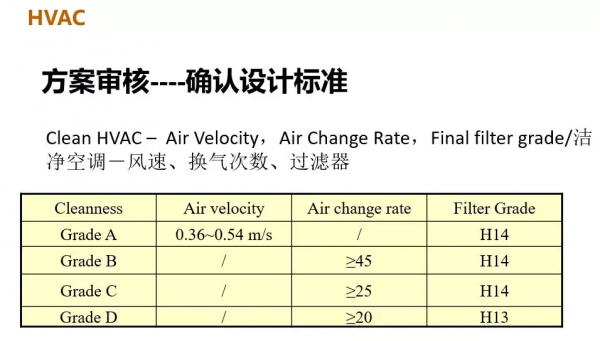

送風量根據淨化換氣次數要求、消除室內負荷風量等綜合考慮後，J9級淨化間的換氣次數約為10~12次/h。c、風機盤管+新風系統：
c、溼度控制
鋰電池生產過程中封口、注液工序操作的電芯、殼體均已透過乾燥處理，因此對車間內空氣中的水分極其敏感，一旦房間內空氣中水分含量過高被電池吸收，會造成電池鼓脹、漏液等諸多問題，因此對鋰電池封口、注液工序進行有效的環境控制是鋰電生產過程中非常重要的環節。由於正常鋰電池生產要求水分含量低於200ppm，因此電芯注液區房間內露點要求高於-42℃，實際選取房間內露點高於-50℃。
電池乾燥問題、自動注液機內露點要求非常高，普通空調系統無法滿足低露點環境，因此需增加相應的除溼裝置以滿足當前的使用要求。考慮到人員對環境的影響，各乾燥區域也對人數有嚴格限制。
要達到上述溼度要求，只能採取吸附二級轉輪除溼機才能滿足使用要求，考慮到現場不同區域露點控制，現場採用4臺除溼機以滿足使用要求，其中一臺除溼機用於露點-30℃區域控制，另一臺用於控制-45℃、-60℃區域控制，另外兩臺用於露點0℃以上區域控制。
轉輪除溼的原理：新風經前表冷處理後，進入第一級轉輪處理區域，空氣中的水分子被轉輪內的吸溼劑吸收。乾燥後的空氣透過中表冷器再進入第二級轉輪，再次乾燥後的空氣通過後表冷器(後加熱)調整至所要求的溫度，進入工作場所。如此不斷迴圈，最終達到控溼控溫的要求。
各功能段的作用：轉輪是將混合風的溼度處理到所要求的極端工作溼度，使幹空氣成為所需的溼度要求；後表冷段或後加熱段，則是將幹空氣溫度調整至工作場所要求的溫度點。轉輪在處理空氣區域的扇面吸收了水分子，變成飽和狀態，將自動轉到再生區域，進行高溫再生處理，使轉輪恢復除溼能力。
溼度設計和管理的要點分為以下幾個方面。
(1)除溼機組。除溼機組是影響環境露點的核心因素，在設計滿足使用要求的條件下，做好裝置的維護和保養，定期清潔裝置的初效、中效過濾，設定合理的溼度，避免壓縮機頻繁的開機和停機，避免長時間加熱工作等，都會發揮除溼機最大的功效。
(2)潔淨廠房。風管的安裝非常重要，做好房溫和管路密封是保證除溼效果的前提。
(3)操作人員。操作人員的數量直接影響房間露點，儘量控制人員進入，進入潔淨廠房必須穿著防護服。
(4)外界環境。外界環境變化直接增加除溼轉輪的負荷，應儘量將除溼機新風接到室內有溫控區域，以減少外界環境變化引起的波動。
(5)現場管理。儘量減少開關門次數，同時減少其他溼源進入潔淨房，有利於保持房間露點穩定。
對廠房辦公部分房間相對溼度要求不高，採用風機盤管+新風系統，在冬夏季分別控制風機盤管個數及高中低檔，以保持室內溫度的要求。
氣流組織

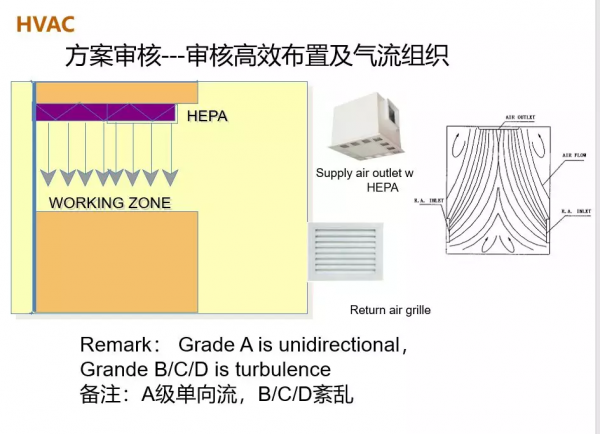

廠房封裝測試間氣流組織為上送、側下回，送風口為高效送風口，迴風口為單層百葉風口，迴風口安裝高度為+0.2m。廠房其他區域為上送上回，送風為雙層格柵風口，迴風口為單層百葉風口。辦公區域為臥式暗裝風機盤管，氣流組織為上送上回方式。新風為上送，新風口採用方形散流器。
保溫和防腐材料的確定。
冷凍水和熱水管道均採用無縫鋼管，凝結水管道壁厚加厚，以延長壽命。管道閥門DN《50採用截止閥，DN>50採用蝶閥，蒸汽管道閥門為柱塞閥。冷水管道保溫採用橡塑管殼保溫，熱水及蒸汽管道保溫採用離心玻璃棉保溫，鋁合金保護層。所有風管採用鍍鋅薄鋼板製作，空調風管採用橡塑板保溫。空調、排煙和風管採用離心玻璃棉保溫。
其它特殊要求如消聲、隔振、防火、防爆等。
空調送回的風管材料及保溫材料採用不燃或難燃的保溫材料，如橡塑保溫材料。空調系統送回風管道上設防火閥，一旦發生火災，能及時關閉空調風機及排風機。所有空調器的風機帶減振底座，所有轉動裝置的吊鉤用彈簧減振吊鉤。所有空調器、風機選用低噪聲裝置。
