引言：隨著計算機視覺領域中影片動作識別技術的發展，體育動作識別研究在統計運動動作特點、運動學研究、體育教學展示等方面的應用越來越廣泛。對於各種球類比賽，依據比賽型別, 可以將它們的結構特徵分為時間和比分兩種型別。時間型別的體育專案如籃球、足球和橄欖球等，在比賽過程中沒有屬於某一方球員專門的區域，雙方球員在位置上處於混合交錯狀態，在一定時間間隔內透過團隊合作來取得比賽的勝利。比分型別的專案包括網球、羽毛球、乒乓球等，比賽時雙方球員始終在屬於自己的區域內運動，和對手在位置上處於對峙狀態，這種型別通常是球員經過自身水平的發揮來贏取比賽。觀看該類比賽時，觀眾往往會關注球員的動作特點。

在羽毛球比賽中，運動員的動作姿態資訊可為理解比賽過程、發現球員動作特點提供重要線索。羽毛球運動與排球、網球和乒乓球運動特點相似，均滿足馬爾可夫過程條件，比賽中運動員的每次擊球動作在瞬間完成。為了更好地輔助教練或觀眾理解並把握羽毛球影片中球員動作等關鍵資訊，實現對羽毛球運動員的動作智慧識別是有意義的。

目前計算機視覺技術在影片動作識別方向的相關研究已經取得重大突破，但大多是針對不同日常動作的廣義性動作識別，缺乏針對羽毛球影片動作識別的相關研究。若能對羽毛球影片中的擊球動作進行時序定位並且能比較準確地判斷出羽毛球影片中的擊球動作型別，則可為觀眾提供各類擊球動作型別的影片集錦。此外，在體育影片分析領域中，也可根據羽毛球的動作分類遷移至網球等專案，因它們的比賽形式與羽毛球有許多相同之處，更容易進行運動特徵的遷移。

故今天我們將使用torch搭建LSTM實現對羽毛球動作的實時訓練並預測，本文將其分為資料集製作、資料處理、模型搭建以及視覺化幾個步驟，模型在訓練2000輪實現效果如下如下（左側為當前動作，右側為預測出的未來10幀後的羽毛球動作）：

羽毛球動作識別發展介紹

針對羽毛球的擊球動作識別，Chu 等人採用了基於姿態識別的方法，從球員的邊界框提取方向梯度直方圖 HOG，並在 HOG 基礎上基於支援向量機 SVM對擊球動作進行分類，但其使用的訓練和測試資料是擊球瞬間的單個影象，而對於擊球姿態十分相似的不同擊球動作很可能會混淆，如殺球與高遠球，平抽與吊球。Careelmont對壓縮羽毛球影片的鏡頭進行分類，並透過檢測羽毛球的移動軌跡來識別擊球動作。Ramasinghe 等提出了一種基於密集軌跡和軌跡對齊的 HOG 特徵的羽毛球影片動作識別方法，將球員擊球動作分為正手擊球、反手擊球、殺球和其他型別，但 HOG 本身不具有尺度不變性，且由於梯度的性質，HOG 對噪點相當敏感。楊靜等人在體育影片時常具有畫素品質欠佳、非靜態影片及影象的解析度較低的問題背景下，提出一種基於光流的運動描述符，並透過檢測關鍵音訊元素捕獲球員的揮拍擊球影象，最後採用支援向量機，對運動員的三種典型揮拍動作——上揮拍、左揮拍、右揮拍進行分類。Wang 等提出了一種基於身體感測器網路的雙層隱馬爾可夫模型分類演算法來識別羽毛球擊球型別，但其針對於感測器捕獲的擊球狀態資料，並不適用於對影片中的羽毛球動作進行有效識別。Rahmad 等人比較了 AlexNet、GoogLeNet、VggNet-16 和 VggNet-19 四種不同的深度卷積預訓練模型在對羽毛球比賽影象進行分類時的表現，以識別運動員的不同動作，最終表明 GoogLeNet 的分類準確率最高，但其針對的仍是羽毛球比賽擊球瞬間的靜態影象，未能對羽毛球動作元影片進行動作分類識別。

羽毛球動作預測搭建

為了更好的研究對羽毛球影片動作識別，我們這裡實現對羽毛球影片球員擊球動作進行時域定位。

這裡程式的設計分為以下幾個步驟，分別為資料集製作、資料處理、模型搭建以及視覺化幾個步驟。

2.1 骨骼資料集提取

這裡我們將準備好的影片素材放置專案檔案下，使用data_deal.py提取骨骼點儲存。針對2.mp4影片檔案使用openpose逐幀提取骨骼資料並存入txt檔案中。程式碼如下：

parser = argparse.ArgumentParser(description='Action Recognition by OpenPose')
parser.add_argument('--video', help='Path to video file.')
args = parser.parse_args()
# 匯入相關模型
estimator = load_pretrain_model('VGG_origin')
# 引數初始化
realtime_fps = '0.0000'
start_time = time.time()
fps_interval = 1
fps_count = 0
run_timer = 0
frame_count = 0
# 讀寫影片檔案
cap =cv.VideoCapture("2.mp4")
#video_writer = set_video_writer(cap, write_fps=int(7.0))
# 儲存關節資料的txt檔案，用於訓練過程(for training)
f = open('origin_data.txt', 'a+')
num=0
while cv.waitKey(1) < 0:
    has_frame, show = cap.read()
    if has_frame:
        fps_count += 1
        frame_count += 1
        # pose estimation
        humans = estimator.inference(show)
        # get pose info
        pose = TfPoseVisualizer.draw_pose_rgb(show, humans)  # return frame, joints, bboxes, xcenter
        #video_writer.write(show)
        if len(pose[-1])==36:
            num+=1
            print(num)
            # 採集資料，用於訓練過程(for training)
            joints_norm_per_frame = np.array(pose[-1]).astype(np.str)
            f.write(' '.join(joints_norm_per_frame))
            f.write('\n')
        cv.imshow("tets",show)
        cv.waitKey(1)
    else:
        break
cap.release()
f.close()

2.2 資料處理

透過對資料觀察發現，由於拍攝的影片遮擋較多，部分肢體提取為0會較大的影響模型效果，這裡將這幾個部位去除。程式碼如下：

f=open('origin_data.txt')
text=f.read()
f.close()
datasets=[]
text=text.split("\n")
for i in text:
    temp=i.split(" ")
    temp1=[]
    state=True
    for j in range(len(temp)):
        try:
            temp1.append(float(temp[j]))
        except:
            pass
    if len(temp1) == 36:
        temp1.pop(28)
        temp1.pop(28)
        temp1.pop(30)
        temp1.pop(30)
        for t in temp1:
            if t==0.:
                state=False
        if state:
            datasets.append(temp1)
flap=30#
x_data = datasets[:-1-flap]
y_data=datasets[flap:-1]
n=len(x_data)

2.3 LSTM模型搭建和訓練

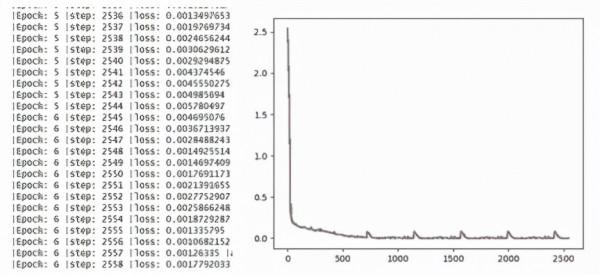

這裡設定LSTM層神經元64，設定損失函式為為MSE誤差函式，最佳化器為adam最佳化器，迭代次數為100輪，並將其損失圖動態繪製。程式碼如下：

times=[]
losss=[]
nums=0
Epoch=100
correct=0
for k in range(Epoch):
    for i in range(n):
        x_np=np.array(x_data[i],dtype='float32')#此時x的維度為1維
        y_np=np.array(y_data[i],dtype='float32')
        #需要把x維度擴充到三個維度，[batch,time_step,input_size]
        x=variable(torch.from_numpy(x_np[np.newaxis,:,np.newaxis]))
        y=variable(torch.from_numpy(y_np[np.newaxis,:,np.newaxis]))
        prediction=rnn(x)
        if prediction.flatten().data.numpy().any==y.flatten().data.numpy().any:
            correct+=1
        loss=loss_func(prediction,y)
        optim.zero_grad()
        loss.backward()
        optim.step()
        nums += 1
        accuracy=float(correct/nums)
print("|Epoch:",k,"|step:",nums,"|loss:",loss.data.numpy(),"|accuracy:%.4f"%accuracy)
        times.append(nums)
        losss.append(float(loss.data))
        plt.plot(times,losss)
        plt.pause(0.05)

2.4 模型視覺化

根據預測出的骨骼座標，定義基本骨骼連線方法和顏色，同時這裡還要考慮到已經去除的骨骼，最終程式碼如下：

import cv2
def draw(test):
    back=cv2.imread("back.jpg")
    image_h, image_w ,c= back.shape
    centers = {}
    CocoColors = [[255, 0, 0], [255, 85, 0], [255, 170, 0], [255, 255, 0], [170, 255, 0], [85, 255, 0], [0, 255, 0],
                  [0, 255, 85], [0, 255, 170], [0, 255, 255], [0, 170, 255], [0, 85, 255], [0, 0, 255], [85, 0, 255],
                  [170, 0, 255], [255, 0, 255], [255, 0, 170], [255, 0, 85], [255, 0, 85]]
    CocoPairs = [
        (1, 2), (1, 5), (2, 3), (3, 4), (5, 6), (6, 7), (1, 8), (8, 9), (9, 10), (1, 11),
        (11, 12), (12, 13), (1, 0), (0, 14), (14, 15),  (5, 15)
    ]#修改了
    for pos in range(0,16):
        center = (int((test[2*pos] * (image_w//2) + 0.5)), int((test[2*pos+1] * (image_h//2) )))
        centers[pos] = center
        cv2.circle(back, center, 3, CocoColors[pos], thickness=3, lineType=8, shift=0)
    for pair_order, pair in enumerate(CocoPairs):
        cv2.line(back, centers[pair[0]], centers[pair[1]], CocoColors[pair_order], 3)

完整程式碼：

https://download.csdn.net/download/qq_42279468/72398200
