原廠晶片驗證四：朋芯微-PN8386_5V3A_六級能效介面卡整套設計

今天是2022年1月5日，每日經典語句，今天給大家分享的一句話是：

不怕千萬人阻擋，只怕自己投降。

目前，低成本的設計一款手機充電器，也就是旅充，或者普通家用手機充電器，並且能夠做到低成本的設計方案，想畢是大家都期盼的。朋芯微晶片原廠提供PN8386，是一款提供5V3A共15W的旅充設計方案。下面，將實際驗證一個方案的實際效果。後續打樣回來後測試的引數也一併發給大家，給大家提供參考。

1、朋芯微-PN8386_5V3A_六級能效介面卡設計的原理圖：

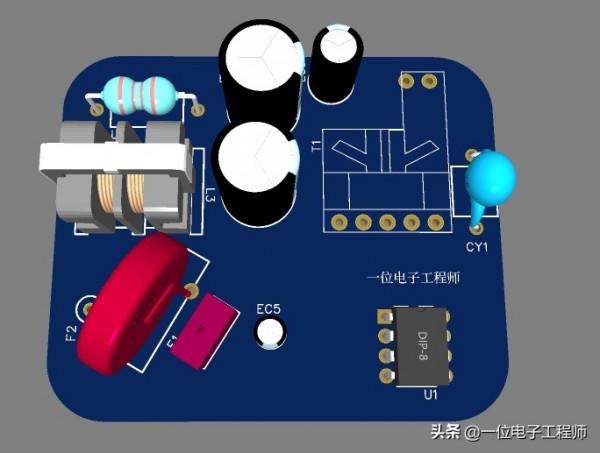

2、朋芯微-PN8386_5V3A_六級能效介面卡設計的3D效果圖，如下：

3、朋芯微-PN8386_5V3A_六級能效介面卡3D效果圖反面如下所示：

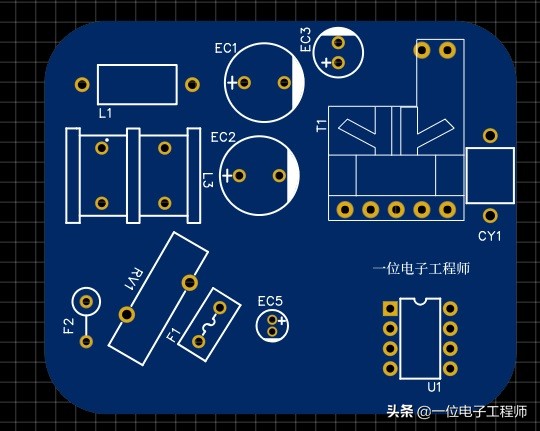

4、朋芯微-PN8386_5V3A_六級能效介面卡設計的2D圖正面如下所示：

5、朋芯微-PN8386_5V3A_六級能效介面卡設計的2D反面圖如下所示：

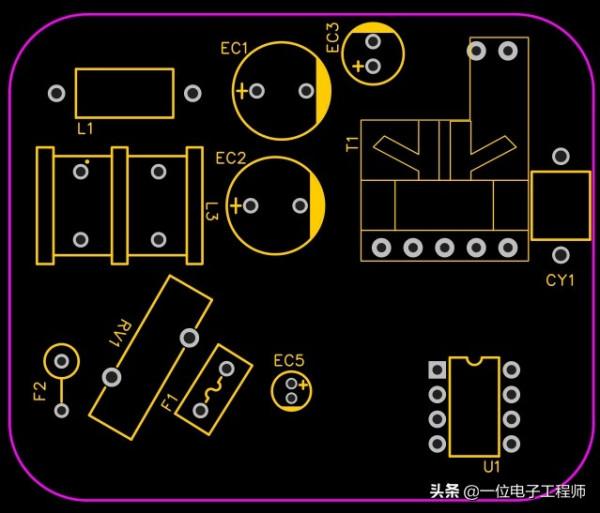

6、朋芯微-PN8386_5V3A_六級能效介面卡設計的絲印圖如下圖所示：

總結：朋芯微-PN8386_5V3A_六級能效介面卡最大能夠做到5V3.6A共18W的手機旅充介面卡。PCB打樣發出去，樣品回來後進行焊接和測試，測試的引數，功能，耐溫，效能，老化測試，EMI等等測試結果，會第一時間告訴大家，請大家關注。如果大家有PCBA設計遇到的困難可以私信我，共同獲得更大的收穫。
