微波爐的微波發射裝置，主要用來向微波爐內發射微波，對食物進行加熱。磁控管的工作需要驅動高壓，高壓訊號驅動電路也是微波發射裝置中不可缺少的部分。當它出現故障時, 應對微波發射裝置的元件進行檢修和代換。
下圖所示為微波爐微波發射裝置的結構圖，從圖中可看出，微波爐微波發射裝置主要由磁控管、高壓變壓器、高壓電容、高壓二極體等構成。
1、磁控管
磁控管是微波發射裝置的主要器件，它屬於真空器件，在微波爐中主要用來產生和發射微波訊號，利用微波訊號的能量加熱食物，如下圖所示，磁控管通常位於微波爐側端的 頂部，在其磁控管上標有該磁控管的規格。
磁控管主要由天線、固定孔、散熱片、陽極外殼、供電端子和墊圈等組成，透過微波天線將由電能轉換成微波能的微波訊號發射出來，輻射到爐腔中對食物進行加熱，圖所示為典型磁控管的外形結構圖及內部結構圖，在其內部主要設有陽極、陰極、燈絲和波導管。
從圖中可以看到，在磁控管內部陰極和陽極之間製出了許多諧振腔，諧振腔在圓周上均勻排列。這樣，使電子流在諧振腔內形成腔體諧振，其頻率約為2450MHz。其諧振的頻率與腔體的幾何尺寸和形狀有關。
在工作時，陽極接地，陰極接負電壓（通常負電壓達-4000V）。燈絲為陰極加熱，陰極受熱後會產生電子流飛向陽極。
在磁控管的外部加上強磁場，磁控管中的電子流受到磁場的作用會做圓周運動。由於磁控管內空間的特殊形狀，電子在諧振腔內運動時，便會形成諧振，從而產生微波振盪訊號。
在磁控管的中心製作有一個圓筒形的波導管，微波訊號便從波導管中輻射出來，這就是波導管的作用。這類似於發射天線，因此又稱微波天線。
微波的傳輸特性是沿著波導管的方向輻射，微波爐的爐腔是由金屬板製成的。微波遇到金屬板會形成反射，微波藉助於爐腔金屬板的反射作用，可以輻射到爐腔的所用空間。放入的食物在微波的作用下，食物內的分子互相摩擦轉換成熱量，從而使食物的溫度升高，最終將食物加熱成熟。
2、高壓變壓器

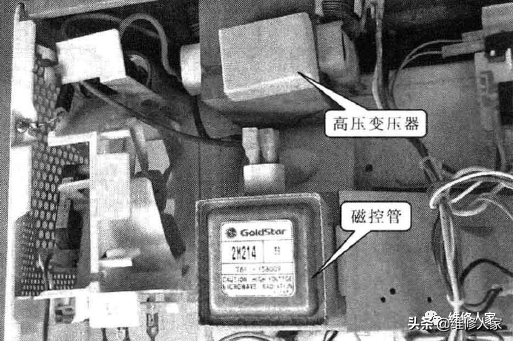

高壓變壓器是微波發射裝置的輔助器件，也稱做高壓穩定變壓器，在微波爐中主要用來為磁控管提供高壓電壓和燈絲電壓，如下圖所示，高壓變壓器通常位於微波爐側端的底部，磁控管的下方。
透過電源輸入端輸入220V的交流電壓，220V的交流電壓經過高壓變壓器輸出2000V左右的高壓，然後經過 一端連線線將電壓送給高壓電容和高壓二極體，另一端連線線將燈絲電壓送入磁控管，其中交流220V電源輸入端加到高壓變壓器的一次繞組上，高壓變壓器的二次高壓繞組為磁控管和高壓電容供電，如圖所示。

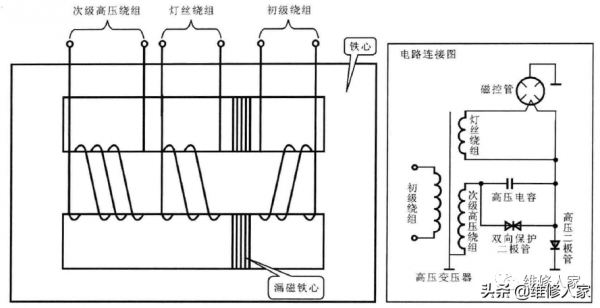

下圖所示為高壓變壓器的結構示意圖及電路連線圖，從圖中可看出，高壓變壓器包括一次繞組、二次高壓繞組、燈絲繞組、鐵心和漏磁鐵心等，其中一次繞組端連線的是電源, 二次高壓繞組連線的是高壓電容和高壓二極體，經電容為磁控管提供高壓驅動電源，同時燈絲繞組為磁控管提供交流低壓電源，其中有一條線為磁控管高壓和燈絲的公共端，而高壓二極體正極與磁控管外殼（地）相連，形成迴路。

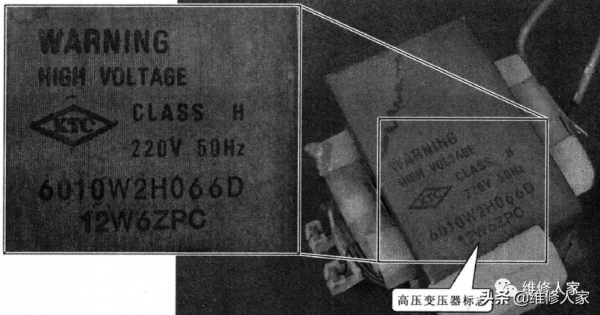

在高壓變壓器的頂部可以找到其相應的型號規格，如下圖所示，該高壓變壓器的規格為“220V/50Hz”，其中“220V”表示該高壓變壓器的輸入電壓為220 V, “50Hz”表示該高壓變壓器的額定頻率為50Hz。
