這期為大家分享的是《小米車載無線充支架拆機》，有任何疑問，或者錯誤，都可以在文章末端留言，探討指正。
老規矩，先上圖：

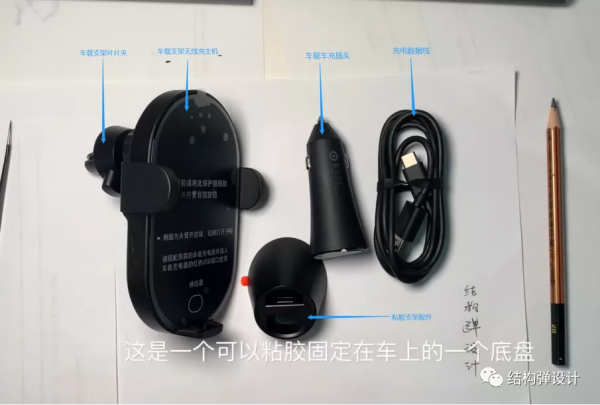

拆開包裝，內附車載支架無線充主機、車載支架葉片夾、車載車充插頭、充電資料線、粘膠支架配件幾樣。
那麼這期主要是拆車載無線充支架主機部分，關於車載無線充插頭後期有機會再專門分享一期。
先來通電點亮看一下整體外觀及功能，可以看到，專門做了一個功能說明保護膜貼，防止小白使用者不會使用，導致投訴。
通電後正面可以看到一圈氛圍燈，用來提醒使用者資料線連線正常，防止USB線沒有插到位而盲充。
當將手指或者物體放置在感應區域，夾臂自動張開，幾秒後復位夾住，夾臂2側有貼橡膠墊，用於吸收復位誤差以及防滑。
物體放上去後1秒左右後夾住，如果要取下，則需要觸控側鍵，然後夾臂鬆開，取下物體。

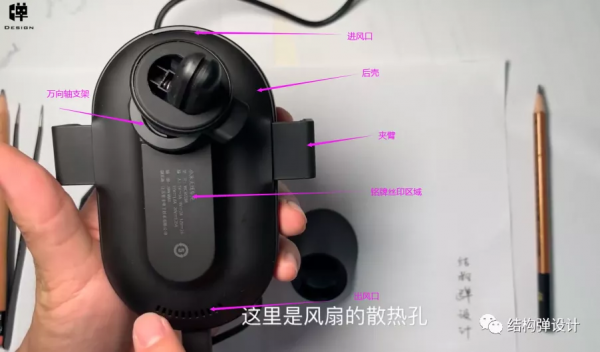

再來看背部的設計與分件，整體由前後殼+左右活動夾臂組成，背部有用螺旋鈕固定一件萬向軸支架，主機部分有帶渦輪式風扇，頂部進風，底部出風。
外觀表面整體是噴的金屬漆，可以看到表面有細微的金屬反射物，質感很不錯。
再來看葉片夾組成部分，由螺旋鈕蓋、萬向軸圓球、葉片夾等部門組成。
正面則由2.5D鋼化玻璃面蓋貼合在前殼上，2側夾臂+底部底託組合，設計非常簡潔。

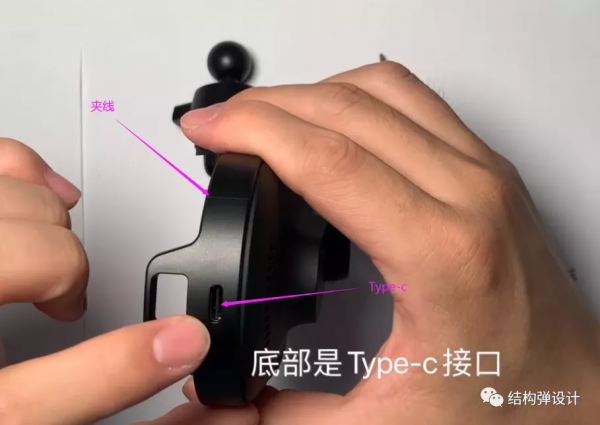

底部為Type-c介面。

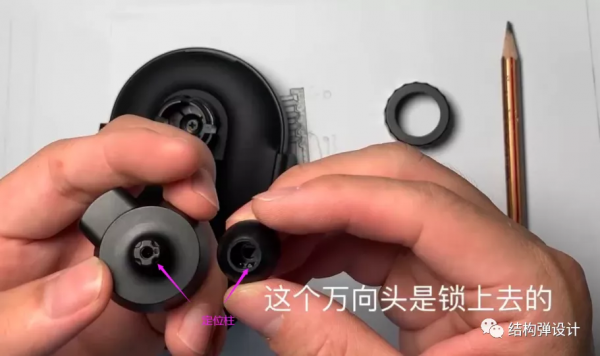

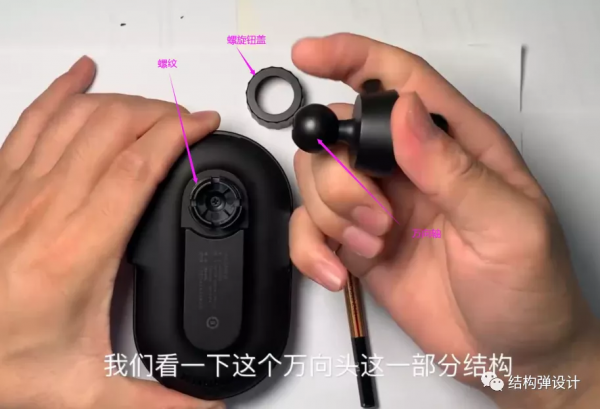

先來看葉片支架與主機部分的結構固定，萬向球是由球形彈力扣先扣住，扣合量單邊0.5左右，然後將螺旋鈕蓋擰緊固定。
而旋鈕蓋設計有做斜度設計配合，剛開始放入的時候，口張得很大，放入很輕鬆，然後經過旋轉後，越擰越緊，有區別於礦泉水的旋蓋結構方式。好處就是透過越擰越緊將萬向球夾緊，形成一定的阻尼，防止太鬆。
接著拆葉片支架部分，需要拆下萬向球裡的自攻螺絲。

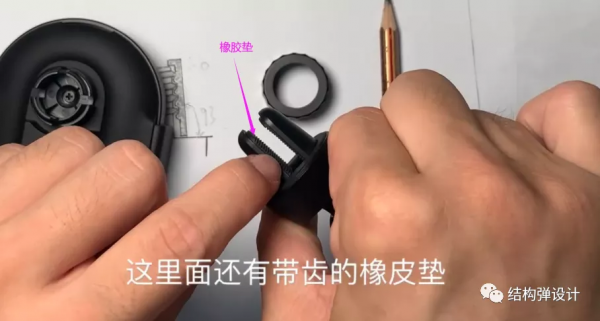

來看一個細節，葉片夾部分，有設計帶齒的橡膠墊，用於增加阻尼，防止汽車的抖動而造成夾口鬆動。

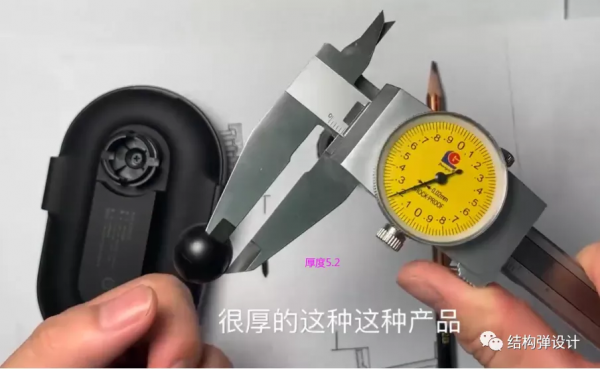

取下螺絲，可以看到萬向球壁厚很厚，厚度有5.2，如果按照常規均厚壁厚掏空，內部無法出模。
那麼這麼厚如何成型？
一般採用二次成型方式，先成型內部，再成型外部包膠。

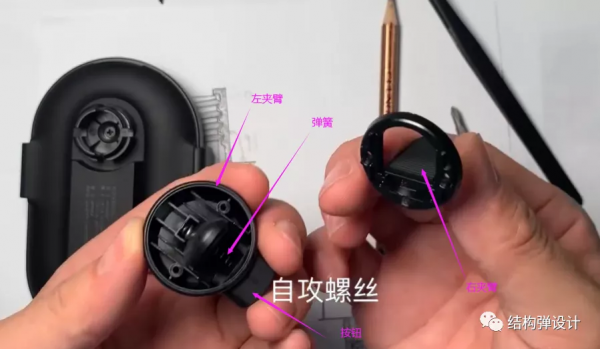

接下來取下橡膠墊，拆卸螺絲，便可以分離出左右夾臂，然後可以看到按鈕與彈簧一起固定在左夾臂上。

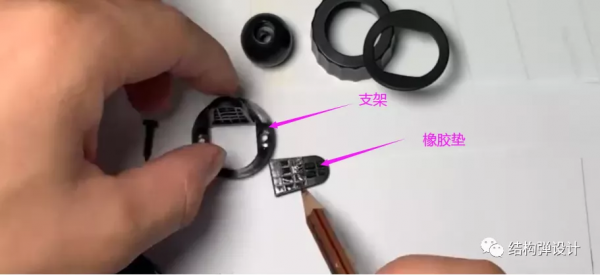

繼續拆分夾臂，夾臂橡膠墊透過雙面膠與定位柱粘合固定在支架上。
取下彈簧便可以將左夾臂與支架蓋部分分離出來，彈簧線徑0.85，所以按壓手感有點吃力，關於彈簧的力度計算，可以去公眾號裡面去搜。

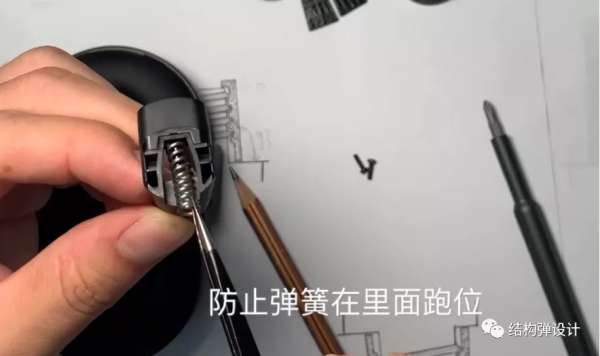

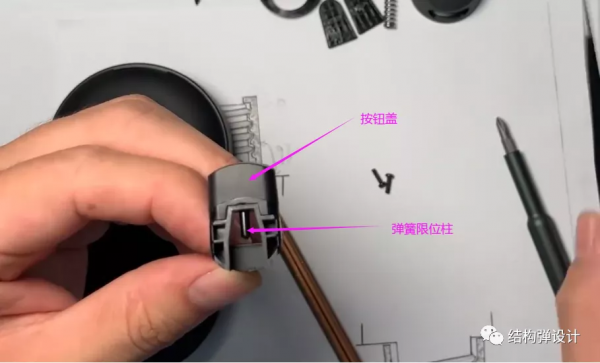

拆下來後，來看按鈕與彈簧的結構配合就非常清晰了，一個限位柱套住既可。
接下來拆主機部分。

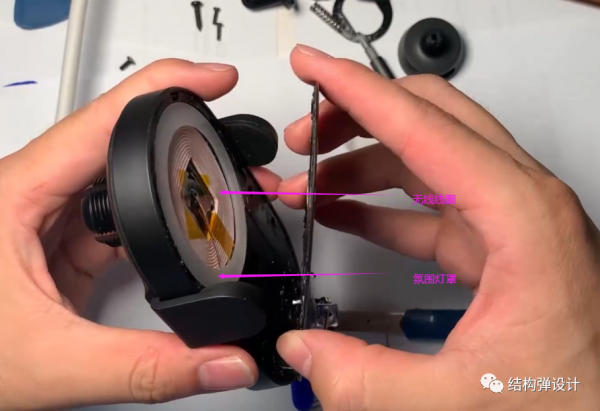

本以為拆掉後殼萬向球支架螺絲就可以拆開前後殼，後來發現太天真，前後殼的螺絲藏在正面的玻璃蓋板下面，由於沒有專業加熱拆機裝置，最後只能暴力強拆玻璃蓋板。拆開後可以直觀地看到無線線圈，氛圍燈罩等內部結構。

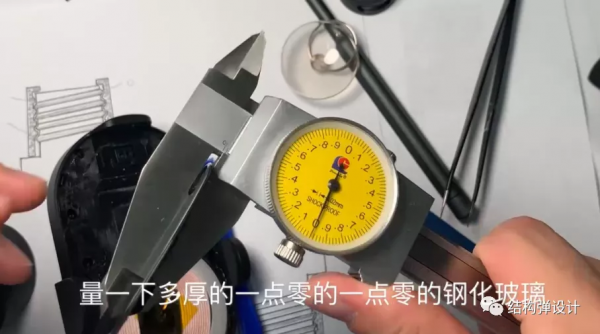

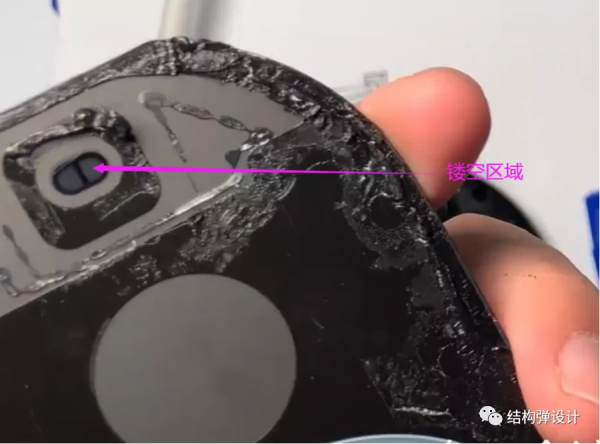

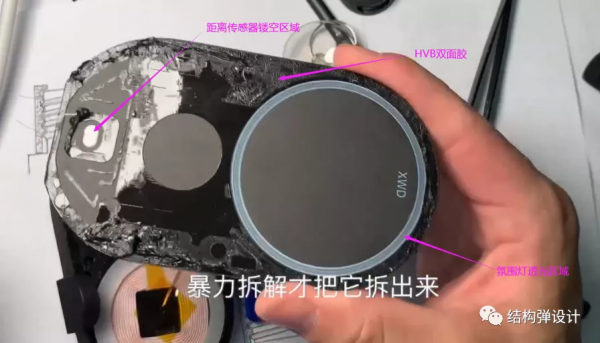

來細看一下玻璃蓋板底部，貼有一圈HVB雙面膠，氛圍燈透光區域有絲印透光油墨層，距離感測器部分鏤空不絲印。玻璃蓋板厚度1.0，鋼化強度不低於9H。
接下來拆前後殼的螺絲，一共6顆自攻螺絲+頂部6個反向卡扣固定，拆解的時候非常吃力。
拆開後可以清晰地看到電機部分有一個塑膠蓋蓋住，並且有5顆機械螺絲。

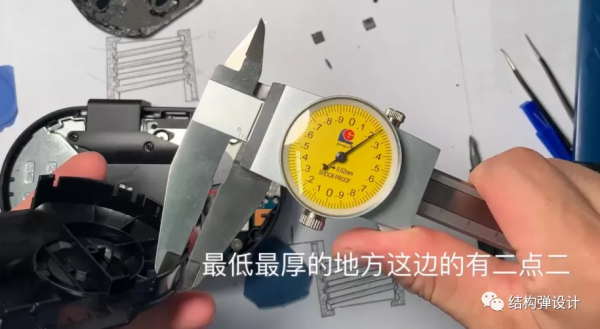

來細看一下後殼部分，萬向球支架採用卡扣+螺絲固定在後殼上，後殼採用PC+ABS材料，表面噴金屬漆效果，平均膠厚1.8，最厚處2.2，結構強度很強。

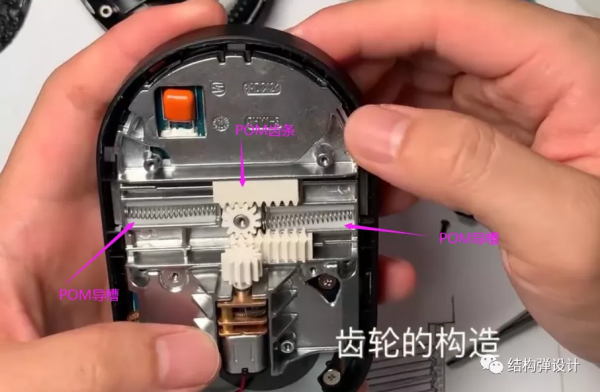

接下來拆下電機蓋，由6顆螺絲固定，拆開後可以看到電機組合結構構造，由慢速電機（減速電機）帶動齒輪，齒輪帶動齒條進行平行軸運動，來實現夾臂的夾合工作。

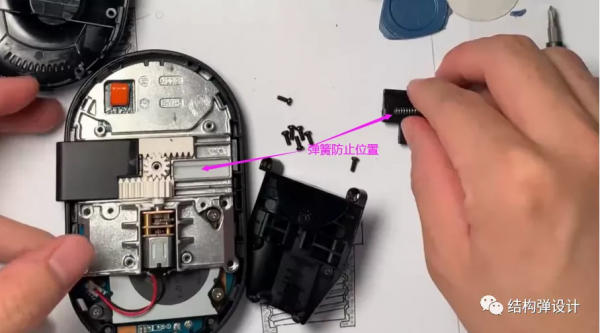

取下夾臂，可以看到內部還有一個復位彈簧，當齒條推動夾臂的時候，夾臂處於張開狀態，合併的時候，透過齒條復位+彈簧實現復位功能合併，機械原理並不複雜。
通電開合效果。
彈簧的導槽有單獨拆一件POM支架來配合，確保運動時順滑，減少噪音。
接下來拆下鋁合金支架部分，下面是一個渦輪風扇，渦輪風扇主要用於機身內部的散熱，當電壓輸出達到峰值時，內部溫度高達77°以上，空氣的流動很好的降低內部溫度，延遲器件使用壽命，提高使用者使用體驗。
渦輪風扇的固定，在設計上增加了矽膠墊，用於減少機震，降低噪音。

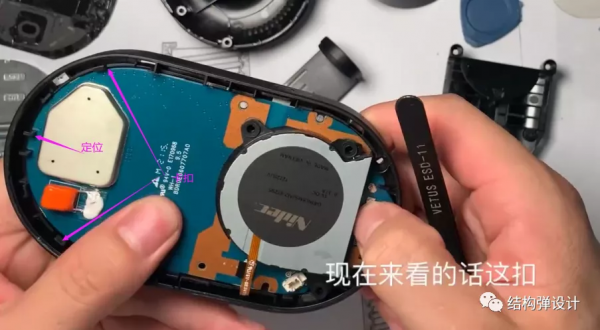

主機板的固定採用卡扣+螺絲固定，定位採用筋骨限位。

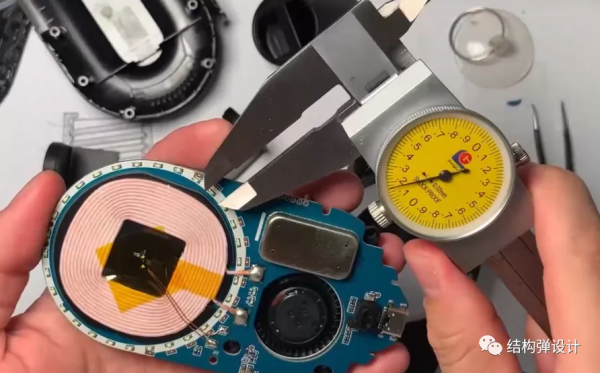

來看主機板的正面，PCB主機板直接破孔，可以直觀的看到渦輪風扇葉片，空氣透過此處進入，從另一邊抽出去。

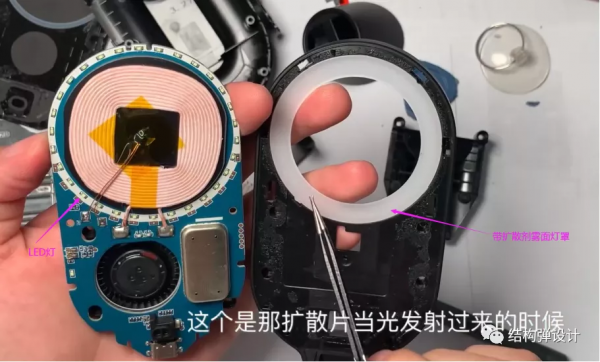

再來看氛圍燈的設計，採用了30顆LED燈直射發光設計，再透過擴散劑燈罩霧化光源，最終呈現均勻的光效。這麼多的燈+無線充電，功耗不低，溫度不低，所以內建了散熱風扇，而且這麼多的燈，成本也不低，老闆大氣、牛逼、有錢。
再來看直射光源燈的排列設計，燈與燈的距離必須要將反射角覆蓋交叉到，否則會形成暗影或者亮點，表面看就會透光不均。

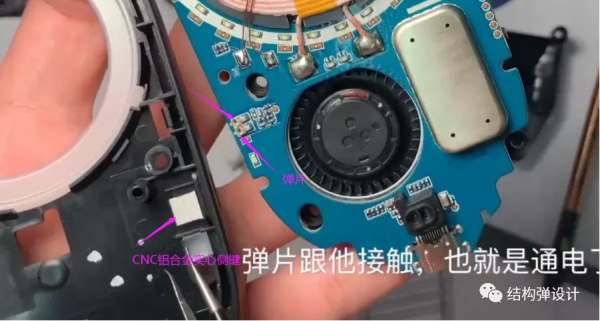

再來看側鍵的固定，側鍵採用CNC實心鋁合金直接卡入前殼，然後按鍵與主機板彈片接觸面採用鐳雕露底材方式，實現導電功能。

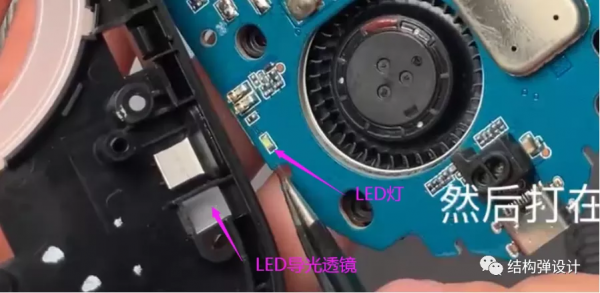

側面指示燈也是直接卡入到前殼，然後透過側發光導光模式實現功能。
底託橡膠墊則採用背膠直接貼合在前殼上。

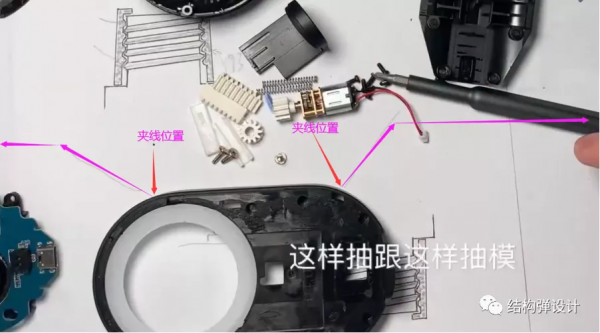

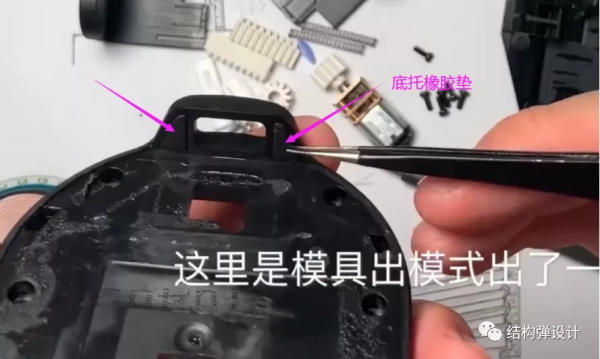

最後看一下前殼的出模方式，直接採用四面滑塊出模，確保造型的直面設計風格不被破壞。

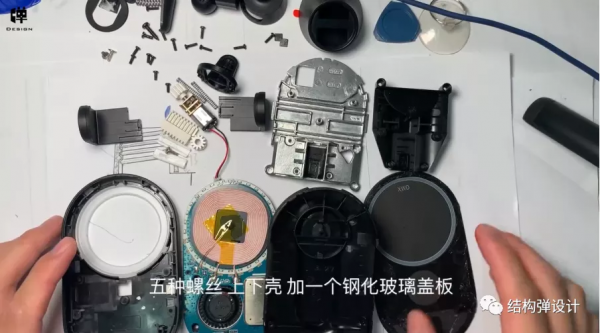

全家福送上
寫在最後
以上內容對結構設計細節引數都有描述，很不錯，部分引數做了最佳化調整，可做參考，具體要怎麼去設計，要根據自己所設計的產品強度空間進行引數調整。有不懂的可在下方留言，或者後臺留言交流。
