套絲:用板牙在圓杆上切出外螺紋的加工方法稱為套螺紋(也叫套絲)。如圖所示。
套絲工具:板牙、板牙架。

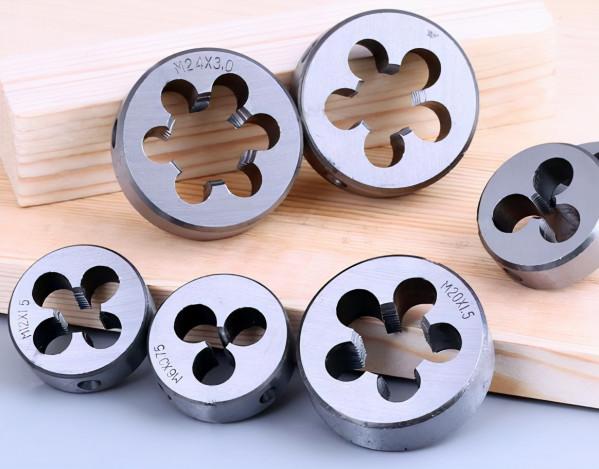

板牙:是加工外螺紋的工具,用合金工具鋼9SiCr或高速鋼製作並經淬火回火處理。其外形像一個圓螺母,只是上面鑽有幾個排屑孔,並形成刀刃,如圖所示。
板牙由切削部分、定徑部分、排屑孔(一般有三四個)組成。排屑孔的兩端有60度的錐度,起著主要的切削作用。定徑部分起修光作用。板牙的外圓有一條深槽和4個錐坑,錐坑用於定位和緊同板牙,當板牙的定徑部分磨損後,可用片狀砂輪沿槽將板牙切割開,藉助調緊螺釘將板牙直徑縮小。
板牙架:用來夾持板牙、傳遞扭矩的工具。五金廠按板牙外徑規格製造了各種配套的板牙架,供選用。板牙放入後,用螺釘緊固。如圖所示。
手工加工外螺紋的步驟圖解:
板牙架套絲的操作方法:

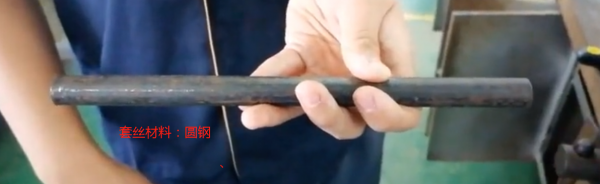

(1)套螺紋前圓桿直徑的確定。用板牙在工件上套螺紋時,工件材料因擠壓而變形,牙頂將被擠高一些。因此,套螺紋前圓桿直徑應稍小於螺紋的大徑(公稱直徑)。圓杆外徑太大,板牙難以套入;太小,套出的螺紋牙形不完整。計算圓桿直徑的經驗公式為:圓柱桿直徑(mm)約等於螺紋大徑(mm)減去0.13倍螺距

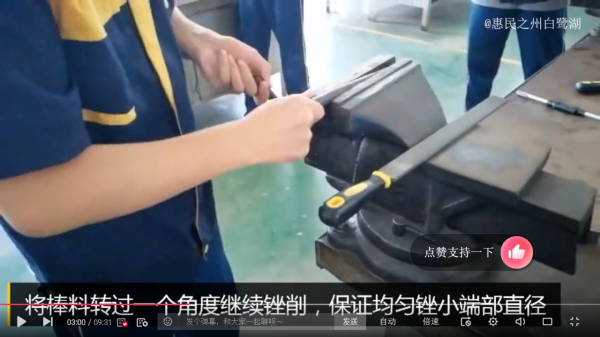

(2)圓杆端面應倒成一定角度的錐角。為使板牙切削部分容易對準工件中心、便於切人工件,以及板牙端面與圓鋼軸線保持垂直,圓杆端面應倒成15-20度的錐角。

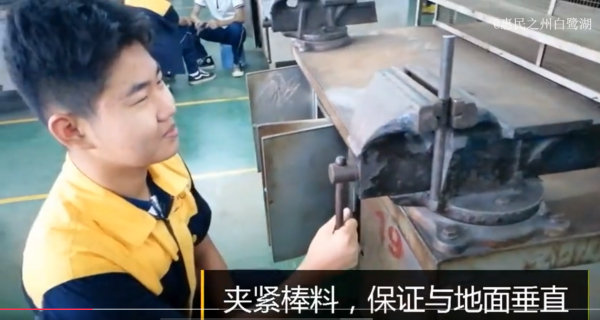

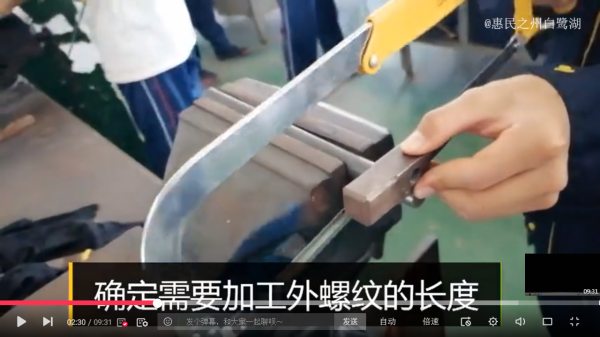

(3)套螺紋時把圓杆夾在虎鉗中,要保持基本垂直,工件伸出鉗口的長度,在不影響螺紋要求長度的前提下,應儘量短些。
(4)套螺紋時,切削力矩很大。工件為圓杆形狀,圓杆不易夾持牢固,所以要用硬木的V形塊或銅板作村墊,才能牢固地將工件夾緊,在加襯墊時圓杆套螺紋部分離鉗口要儘量近些。

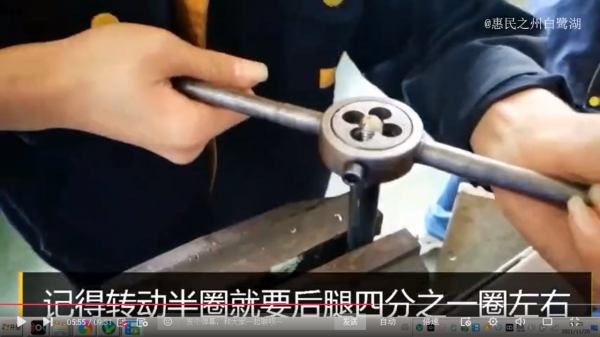

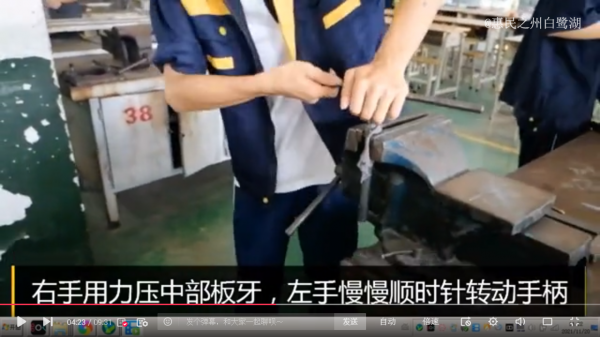

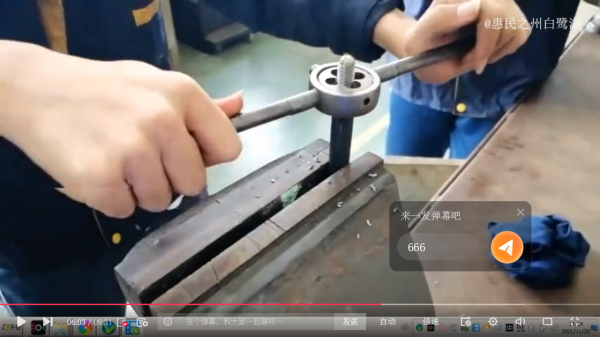

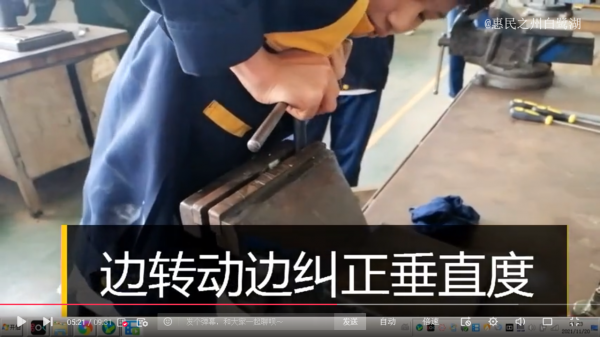

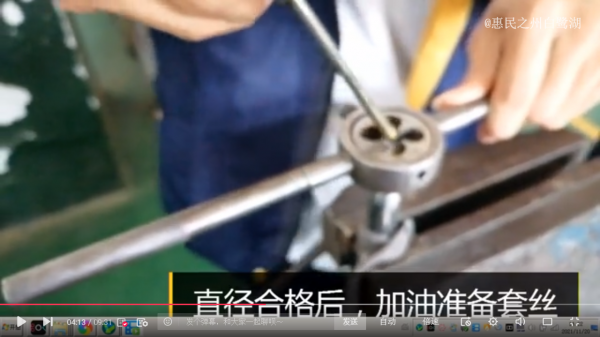

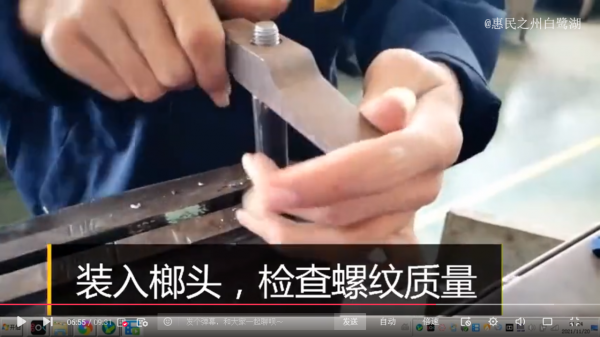

(5)板牙裝在板牙架內,用頂絲緊固。開始套絲是要使板牙的端面和圓杆中心線保持垂直,要用手掌按住板牙中心,適當施加壓力並轉動板牙架。切人1-2圈後,目測檢查、校正板牙位置,切人3-4圈時,應停止加壓,以免損壞螺紋和板牙。板牙每正轉1/2-1圈時,要倒轉1/4圈以折斷切削。如同所示。
