【能源人都在看，點選右上角加'關注'】
TC4 鐳射沉積的成形效率與精度的工藝影響特性研究
採用單因素控制變數法，在不同鐳射功率、掃描速度、送粉速度、單層抬升量下進行 TC4 合金粉末的鐳射沉積試驗，以成形區質量、成形區高度和翹曲變形量的比值分別作為成形效率、成形精度的評價依據，分析各因素對鈦合金的沉積成形效率和精度的變化規律。
結果表明，成形區質量越大，成形效率越高；成形區高度與翹曲變形的比值越大，成形精度越高。隨鐳射功率的增大，成形區質量增大，精度下降；隨抬升量的增加，成形區質量先增大後減小，成形精度先變差再變高；隨掃描速度的增大，成形效率減小，精度變差；隨送粉速度的增大，成形效率增大，精度變高。當鐳射功率為 3000 W、單層抬升量為 0.6 mm、掃描速度為 6～10 mm/s，送粉速度為 1.2 ～1.8 g/min 時，成形效率和精度綜合達到最優。
成形區平均高度的測量

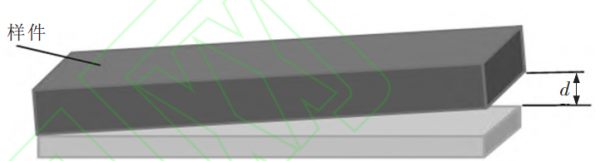

翹曲變形測量

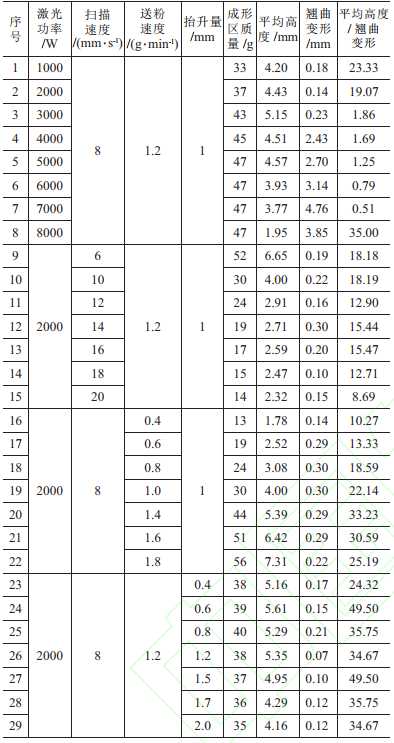

試驗工藝引數及測量資料
不同工藝引數下所得的試驗樣件
不同工藝引數下 K 值
成形效率和成形精度的優選引數範圍
免責宣告：以上內容轉載自鈦之家，所發內容不代表本平臺立場。全國能源資訊平臺聯絡電話：010-65367702，郵箱：[email protected]，地址：北京市朝陽區金臺西路2號人民日報社
