eWiseTech的拆解除了智慧手機之外,也有很多的智慧家居或者智慧穿戴裝置。不過這次不太一樣,這次我們找到了一款來自羅技的無線智慧滑鼠。可以語音輸入,並且有著3種語言聽寫和7種語言翻譯功能。所以,我們這次就來看看智慧滑鼠是一個怎樣的結構吧。
拆解步驟
無線滑鼠,自然會配有羅技配套無線射頻接收器,取下放置於滑鼠後的無線接收器。電池是可替換的5號電池,所以背面電池蓋也可直接開啟。

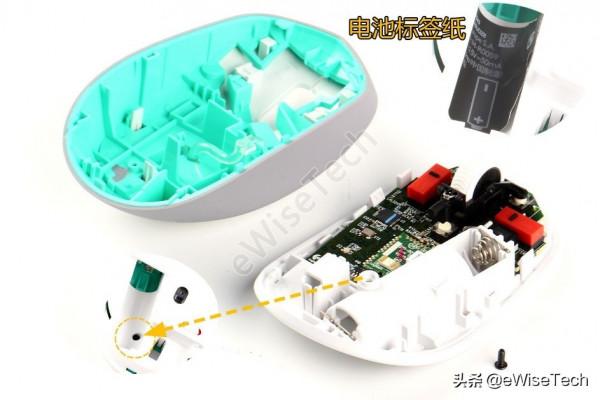

撕下電池槽裡面的黑色標籤紙。標籤紙下方有一顆螺絲固定,擰下螺絲,就可以分離頂殼和底殼。
取主機板之前,需要先取下透過卡槽卡住的滑鼠滾輪,由於僅有卡槽固定,所以可以直接取下。在滾輪的下方可以看到有一個彈簧。

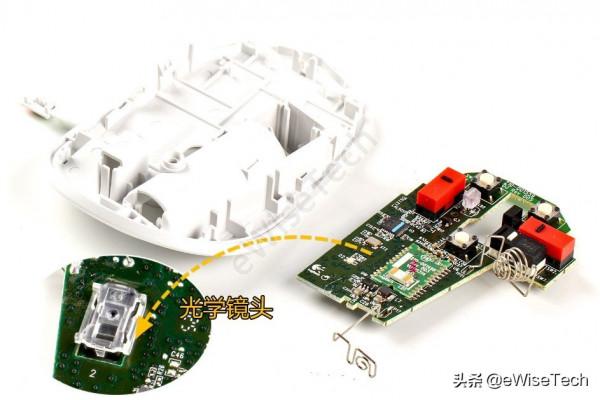

取下主機板和按鍵,主機板透過卡扣固定,使用工具可以直接取下。在主機板背面可以看到滑鼠光學引擎處有一個配套的光學鏡頭,光學鏡頭有卡槽固定,可以取下。
主機板分析
主機板正面有三個微動開關(兩紅一黑),和三顆按鍵開關(三顆灰白)。兩顆紅色微動開關是滑鼠左右鍵,來自東莞市凱華電子有限公司。黑色微動開關是臺灣華傑的,用於語音輸入按鍵。
三顆按鍵開關分別是滾輪按鍵,以及左右滾輪功能鍵開關。由於使用比較少,所以採用了按鍵開關。
主機板正面主要IC(下圖):
1:Nordic-NRF31512C-無線射頻收發器
2:光柵編碼器(紅外線發射接收裝置)

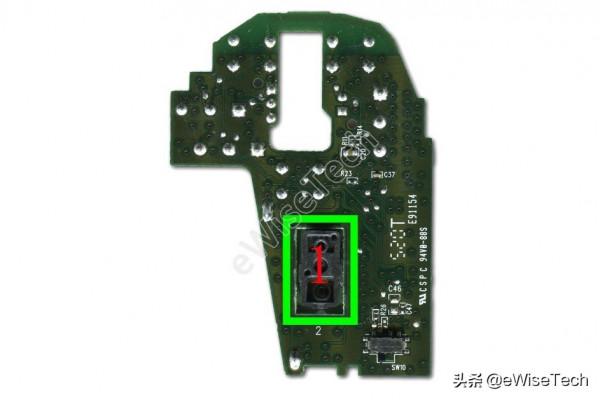

主機板背面主要IC(下圖):
1:滑鼠光學引擎

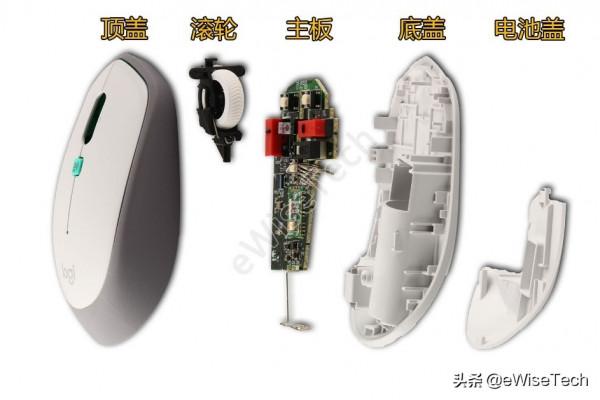

總結資訊
拆解過程比較簡單,不過整個滑鼠只有一顆螺絲。並且位於電池標籤紙下,如果沒有發現的話,直接暴力拆解容易直接拆壞。需要說明一點的是,雖然這款滑鼠結合了百度語音輸入技術,支援語音輸入,但是需要電腦裝置本身有音訊輸入裝置才行。滑鼠本身是沒有音訊麥克風的。(編:Judy)
