揭開山峰測量技術地空協作的秘密:天上的衛星拍照 地面的人找“座標”接應

揭開山峰測量技術地空協作的秘密:天上的衛星拍照 地面的人找“座標”接應


封面新聞記者 田之路 楊博

深冬時節,川西高原已冰天雪地,四川省第一測繪工程院的工作人員,兵分五路分別進入貢嘎山、雀兒山、四姑娘山、格聶山和仙乃日山。他們這次的任務,是前往在事先拍好的衛星圖上選中的點位上,進行實地測量。截至2022年1月4日晚,五座山峰全部外業人員已經凱旋。目前,五大山峰測量工作已經進入內業工作階段。

什麼是外業,什麼是內業呢?簡單來說,這次測量工作是“地空”協作的:即依靠衛星影像獲取山峰圖片,內業人員選中點位,由外業人員到實地進行測量,再將測量資料返還給內業人員,完成三維建模,最終測出準確高度。

揭開山峰測量技術地空協作的秘密:天上的衛星拍照 地面的人找“座標”接應


腳踩實地

找準座標支開腳架

雪地裡站4小時守住衛星訊號

據瞭解,這次五大山峰測量獲取了解析度優於1米和解析度優於2.5米的兩種立體衛星影像,內業人員在衛星圖上“打點”,標出需要測量的位置。而外業人員,必須在實地準確地找到這些點位。

大地測量分院副院長程丕被安排在貢嘎山點位,他告訴記者,衛星圖上的點位都是前期專門選擇的,附近50米內不能有高壓線等強烈干擾接收衛星訊號的物體,還要避開大面積的水域和大型金屬物體才行。

測量人員也必須嚴格按照點位進行測量,這才能保證資料的準確。“到了現場,是在雪地裡、河邊還是地形不好的地方,都有可能,點在哪兒,我們就在哪兒。”

揭開山峰測量技術地空協作的秘密:天上的衛星拍照 地面的人找“座標”接應

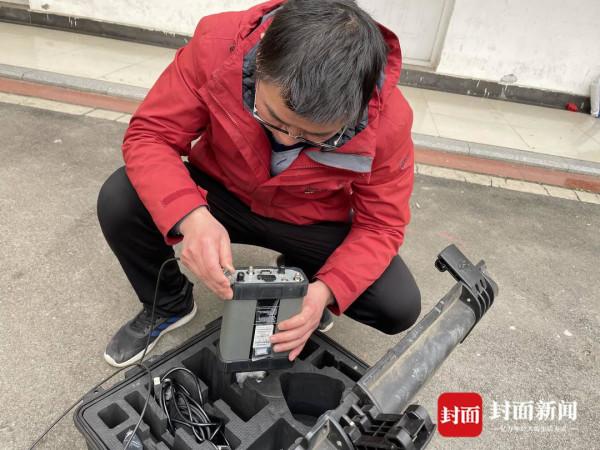

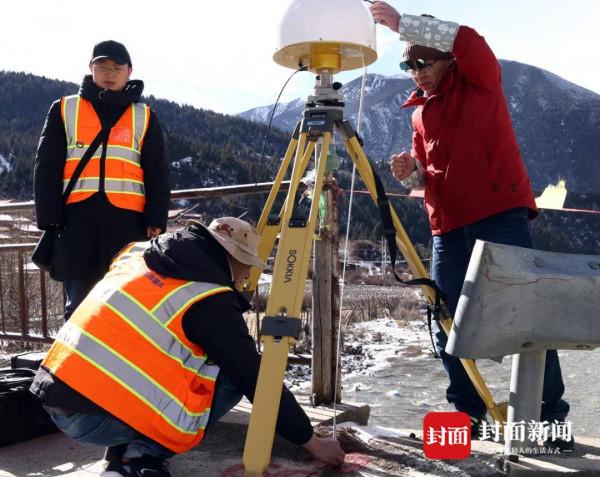

怎麼量?程丕為我們展示了測量儀器:一個白色的“蘑菇頭”(衛星接收器)架在黃色三腳架上,另一端連著訊號器。“你看,訊號器這裡在跳動,意味著有訊號了,正在接收衛星訊號。”顯示屏裡,數字一直在跳動,程丕說,起碼要接收到4個以上的衛星才能開始測量。

等到數字穩定下來,測量人員就開始漫長的等待與守候。

揭開山峰測量技術地空協作的秘密:天上的衛星拍照 地面的人找“座標”接應

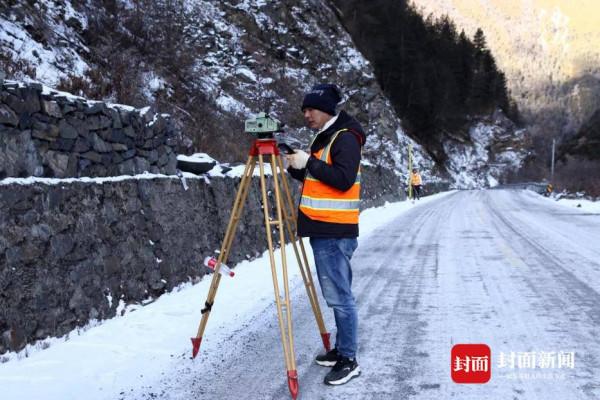

雪地裡,風呼呼地吹,室外溫度已經達到零下十七八度,測量人員寸步不離地站在測量儀器旁,觀察著訊號的強弱。“我們要保證訊號不被幹擾,三腳架不被吹倒,被路人或者野獸撞倒,只有一直在旁邊。”接收衛星訊號4個小時後,該點位的測量才算完成。

待五座山峰所有點位的資料收集完成後,外業人員將其彙總給內業人員,進行下一步的測量工作。

來自天上的視角

衛星圖上精準找點

疊加重合生成立體影像

揭開山峰測量技術地空協作的秘密:天上的衛星拍照 地面的人找“座標”接應

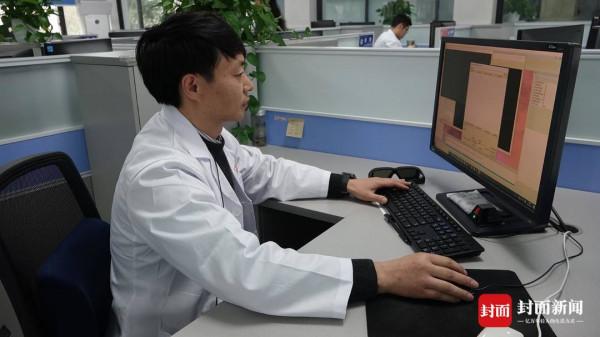

1月5日下午,四川省遙感資訊測繪院實驗室內,多個技術人員戴著3D眼鏡,正在做五大山峰的立體測圖。“戴著這個眼鏡,就像大家在電影院看3D電影一樣,看著影象就是立體的了。”技術員馬玉強介紹。

技術人員用滑鼠選中綠色的方塊,經過幾十秒的成像,電腦螢幕裡呈現出一幅幅和3D電影一樣的山峰圖。這是四川省遙感院正在為山峰測量資料做“空三加密”(空中三角測量)工作,這是內業人員和外業人員精密配合的一個步驟:進行山峰高程量測,也就是測繪行業所說的內業工作,根據像片控制點成果和立體衛星影像對5座山峰主峰及周邊區域進行空中三角測量,利用空中三角測量成果和立體衛星影像恢復立體模型,最終在立體模型中量測出5座山峰主峰峰頂的高程值。

揭開山峰測量技術地空協作的秘密:天上的衛星拍照 地面的人找“座標”接應


“對內業人員來說,用電腦畫出準確的點位是最難的。”馬玉強解釋道,在衛星圖上找到外業人員採集的座標,直接影響到最後成像的資料,也就是高度的精準度,所以他們在做這個步驟時必須非常細緻。

看似電腦上一頓花花綠綠的操作,戴著3D眼鏡精神高度集中地畫圖,實則是調取了大量衛星圖片,和外業人員一步一個腳印“踩”出來的實景座標,才能精準地測量出山峰高度。

揭開山峰測量技術地空協作的秘密:天上的衛星拍照 地面的人找“座標”接應


觀看

裸眼3D隨時隨地可看

開啟手機實現“雲互動”

記者戴上3D眼鏡體驗,只見電腦上本是模糊的影象,突然“活”了起來:貢嘎山的衛星影像圖上,深深淺淺的山峰稜角和溝壑清晰可見。而這樣的影像,還不是最終的成像。

揭開山峰測量技術地空協作的秘密:天上的衛星拍照 地面的人找“座標”接應


據瞭解,待山峰高度資料檢查合格並按程式稽核後,會公開向社會發布,實景三維模型展示平臺和山峰景觀地圖也將同期推出。

到時候,我們在網站和手機上,就能看到五座山峰的高度模型、實景三維模型、向量數字線劃圖等資料,實現裸眼3D。

同時,人機互動場景瀏覽、漫遊功能還可以透過選擇需要定位展示的場景名稱,地圖展示區將自動切換並定位到該場景區域。
