往往在接線時，最長接觸的就是電線，而且對於電線的選擇也是電工比較重要的一個技術要求，對於用電安全和成本節約也有至關重要的作用。

1.首先對於一個剛入行的電工來說，我們必須對導線的特性有深刻的認識，特別是導線的截面積，可以根據截面積計算導線的截流量。為了工作方便和安全考慮，導線的規格一般都是以截面積來標識的，市面上有很多中規格的導線，那麼導線的截面積是如何區分呢？

平時不管是家用還是工業用導線，一般都是銅芯或者鋁芯，而且截面都是圓形，因此對於單芯線來說只需要剝開絕緣皮用遊標卡尺測量線芯的直徑，根據圓面積計算公式S=πr²=π(d/2)²，（其中d為直徑，r為半徑，π是圓周率，通常取3.14）。例如，測得某一單股線直徑為1.0mm，套用公式就是3.14*（1/2）²=0.785mm²。如果是多線芯的導線，我們只需要數一下有多少根，然後乘以根數就能計算出多股線的截面積。

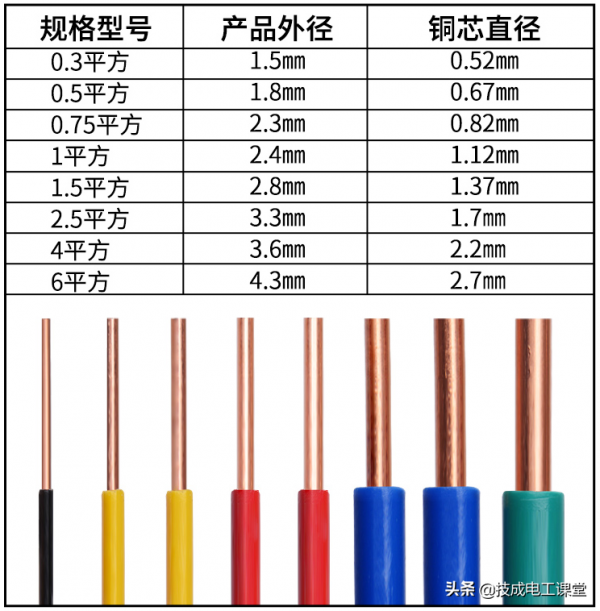

由於電流的傳輸會受到外界影響，如負載、溫度大小等。因此導線的截面積也存在一些誤差。在實際工作中它們的規格如下表所示：

規格型號就是我們平常所說的導線截面積，產品外徑包括絕緣皮的外徑，銅芯直徑時實際線芯的直徑。

當然我們在工作時拿到一卷導線後，導線的標識牌上都有線纜的規格，如：單芯線表示：RV0.3mm²。多芯6芯線表示RVV 6*0.3mm²。

2.那我們瞭解完導線截面積後，最重要的就是要計算導線的安全截流量。比較常見的導線截面積有三十一種規格，但是對於一般的弱電裝置，最多使用的是0.3mm²、0.5mm²、0.75mm²、1.0mm²、1.5mm²、2.5mm²、4mm²、6mm².至於16、25等大截面的導線大部分用於高壓強電裝置。

實際運用中，電力透過導線傳輸過程中會存在電力損耗，特別是在遠距離傳輸的時候，要按照允許電壓損失選擇合適的截面積。在安裝佈線時，老師傅一般會憑藉經驗來選擇合適的導線，那麼對於新手來說可以透過以下口訣簡單計算來完成的。

十下5，百上2

二五三五4、3界

七零、九五2倍半

穿管、溫度8、9折

銅材升級算

說明：該口訣指的是以鋁材制線芯為基準來算的。口訣中大寫數字指導線截面積（mm²），阿拉伯數字指倍數。

含義如下：

“十下5，百上2”指的是10mm²以下包括10的鋁線截流量是截面積的5倍。100mm²以上的鋁導線截流量是截面積的2倍。

“二五三五4、3界”指的是截面積為25與35是四倍和三倍的分界處。也就是說，25mm²截流量為截面積的4倍，35mm²為截面積的3倍。

“七零九五2倍半”指的是70mm²和95mm²截流量是截面積的2.5倍。

“穿管、溫度8、9折“指的是如果導線在穿管敷設，則打算8折。若溫度超過25°C，繼續打9折計算。

“銅材升級算”指的是將鋁線的級別提升一級來計算銅線截流量。如：計算2.5mm²的銅芯線截流量時，要按照4mm²鋁材線的計算方法計算。

最後，為了我們工作方便，也有比較規範標準的導線截流量和可承載負載的對照表。如下表所示：

(技成培訓網原創，作者：周老師，未經授權不得轉載，違者必究)
