短路電流與熱穩定性是什麼？想必大部分電氣人員都不陌生了。在供電網路中發生短路時，很大的短路電流會使電器裝置過熱或受電動力作用而遭到損壞，同時使網路內的電壓大大降低，因而破壞了網路內用電裝置的正常工作。為了消除或減輕短路的後果，就需要計算短路電流，以正確地選擇電器裝置，設計繼電保護和選用限制短路電流的元件。那麼我們在電氣設計中，具體應該如何計算短路電流？熱穩定性如何校驗呢？今天小編就給大家詳細地講一講，希望能給大家在工作帶來一些幫助！

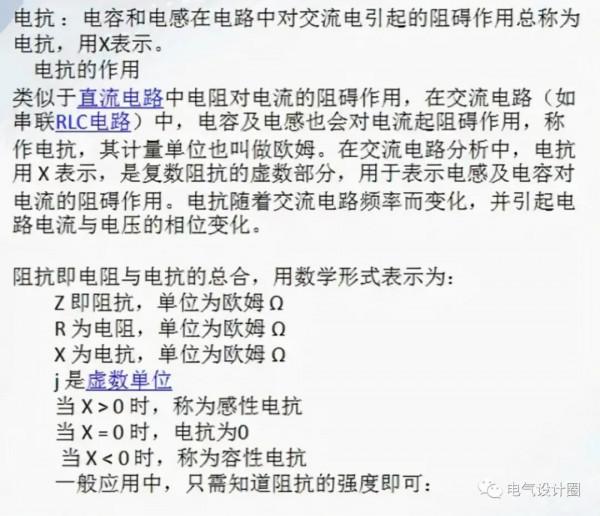

電抗的作用：

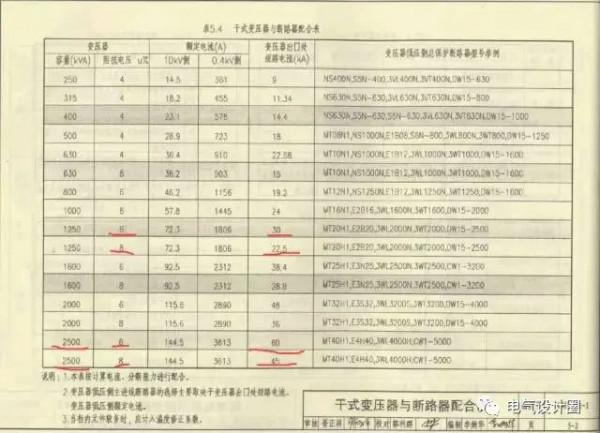

建築電氣常用資料 04DX101-1，見表：
▲ 建築電氣常用資料

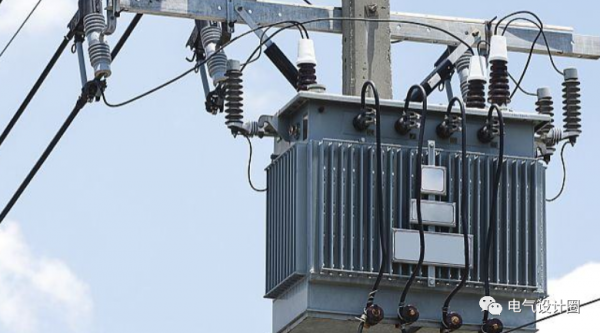

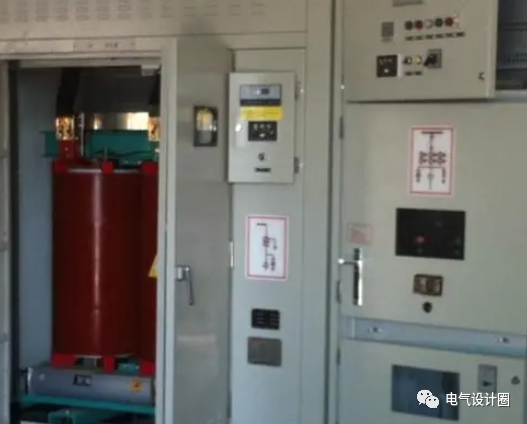

變壓器的阻抗電壓百分比不同時，變壓器的一二次電流並沒有發生變化，但是變壓器二次出口的短路電流發生了變化，當短路電流不同時，斷路器的選擇就不同，價格也不同。
根據0.4KV側電流及短路電流選擇斷路器。

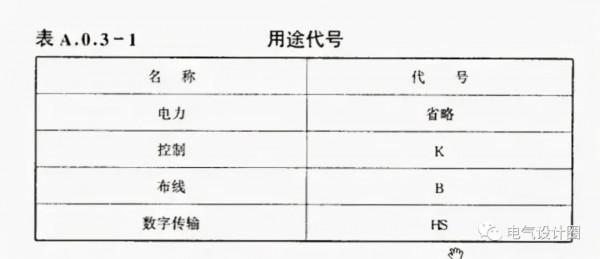

GB 50217-2018 電力工程電纜設計標準中關於電纜設計的相關章節。

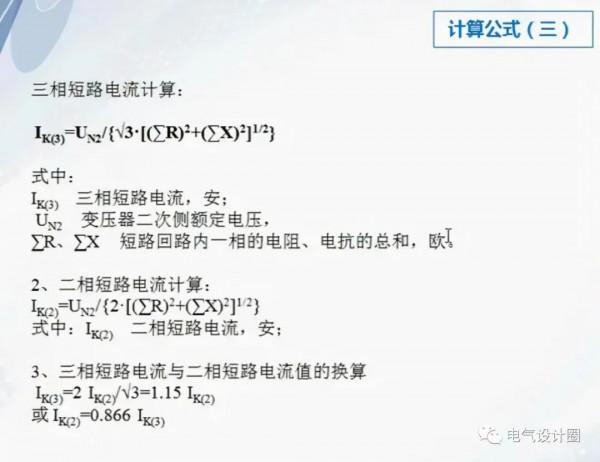

短路電流計算：
短路電流的簡化計算：

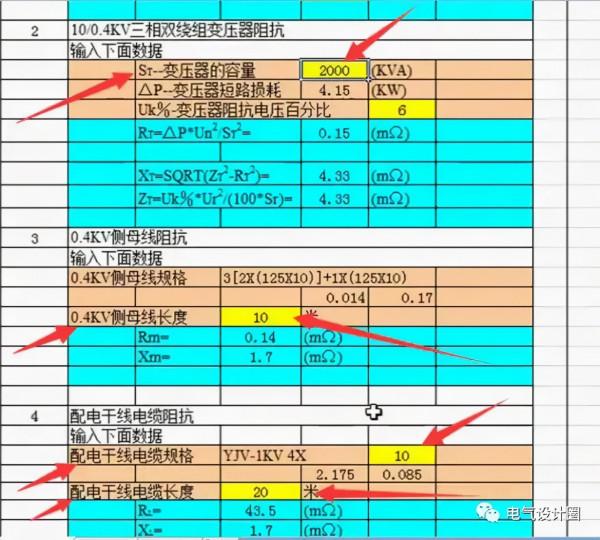

短路電流計算的基本引數：

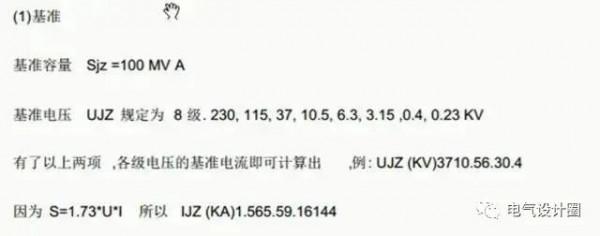

短路電流計算的基準容量、基準電壓：
基準電流計算的解釋：
根據公式 S=1.732 *U *I；則，I=S/(1.732 * I)。
因此，
基準容量：Sjz = 100MVA，
基準電壓分別為：37KV，10.5KV，6.3KV和0.4KV時，
基準電流：IJZ（KA）= 100/（37,10.5,6.3,0.4）= 1.56,5.5,9.16,144KA。
一般的專案，不進行動穩定性的校核。
10KV以內的專案，短路電流不算。35KA以上的專案，就要算。
Sd：三相短路容量。
一般電業局會提供系統的短路容量，新建專案要入網搭火，電力公司會提供上一級變電站，電源電纜進線的一些指標，這些指標都是經過電力公司算好了的。進線電纜的長度也會影響短路電流的計算、開關大小的選擇這些也會受到影響。
電纜進入小區之後，相關的資料，電業局就不會管了。
標么值是進行電力計算時，選定一個基準容量，一個基準電壓，然後把短路計算中的各個引數都進行跟基準值進行比值計算後得到的值，就稱為標么值。
系統短路容量：Sd，計算點電抗：x。
- 假如：基準容量 Sjz = 100 MVA，標么值的計算如下：
標么值計算：
系統短路容量由電力公司提供。
越接近變壓器，短路電流越大。

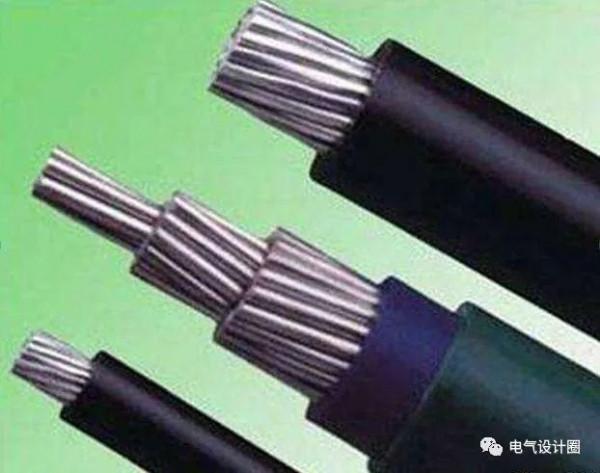

電纜截面積的選擇：
GB 50217-2018 電力工程電纜設計標準
1、根據“持續載流量”選擇電纜的截面積

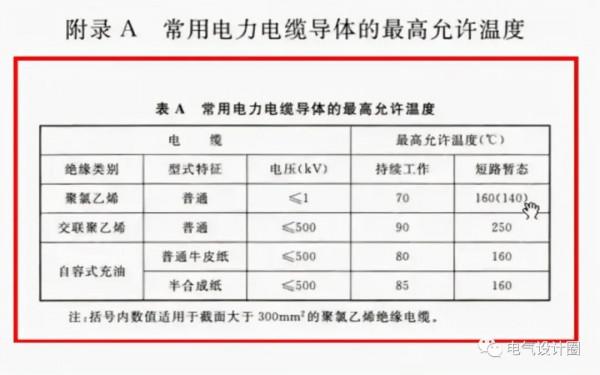

GB 50217-2007附錄 A~D選擇電纜最小截面積Se。
2、根據“短路熱穩定條件”計算電纜的截面積Sk。

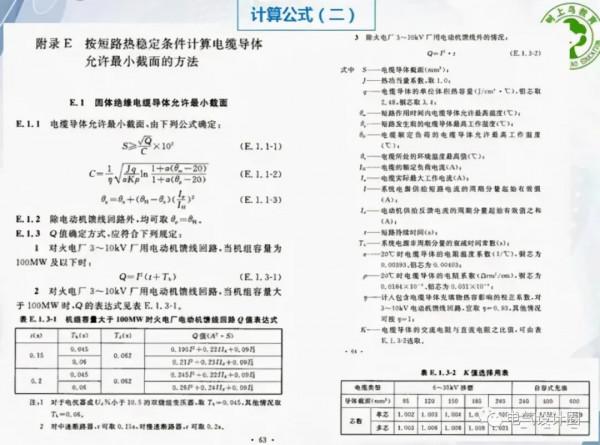

GB 50217-2007 P31 附錄E 的公式簡化後的公式S≥ C' × I × √t
按經驗分段選取繼電保護的短路持續時間；

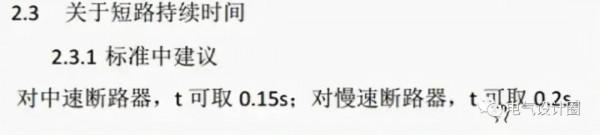

短路持續時間
快速斷路器，0.02s；中速斷路器，0.15s；慢速斷路器，0.2s。
簡化後的電纜截面積計算公式：S=6.5432 × I（KA）× √t

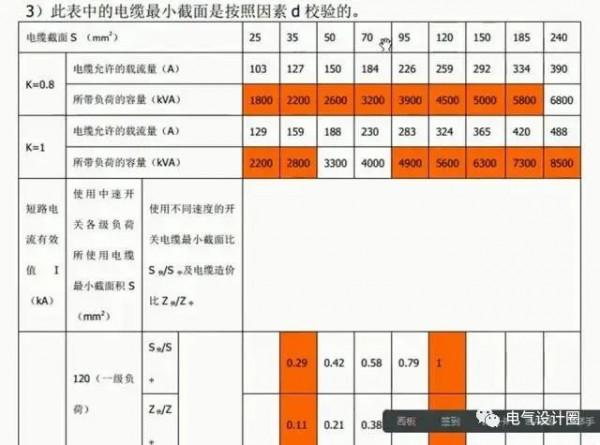

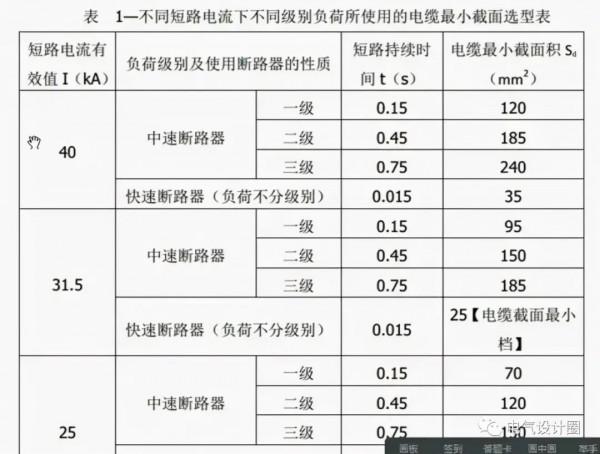

重要知識點：知道短路電流，不同保護級別的短路持續時間不同，對應的電纜截面積也不同。見下圖。
10kV高壓櫃常用的短路電流一般為25KA，如此相對應的是，中速斷路器及相應的電纜截面積選擇。
由上圖可知，短路電流25KA時，高壓電纜截面積不應低於70mm²
看下面上海的規範
根據載流量選擇電纜 GB 50217-2018 電力工程電纜設計規範
根據載流量選擇電纜的截面積 1
根據載流量選擇電纜的截面積 2
上圖資料為鋁電纜的資料，銅芯電纜載流量要乘以1.29。空氣中敷設，橋架敷設也可按此表來選擇電纜。

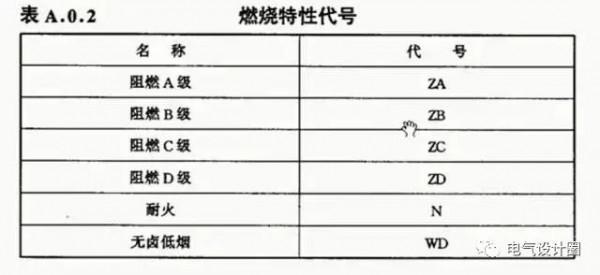

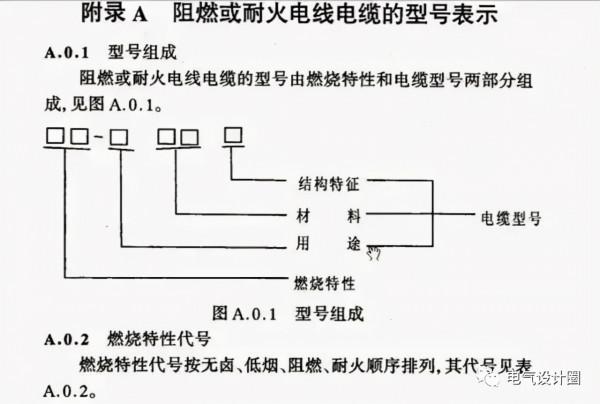

GB 50217-2018電力工程電纜設計規範
從上圖可知，1KV~3KV交聯聚乙烯電纜的最小截面積為25mm²，這意味著變壓器低壓櫃的出線電纜最小不能低於25mm²，才能滿足短路電流的要求，保證電纜的安全執行要求
25mm²以下的電纜不予考慮。
上表來自 GB 50217-2018。

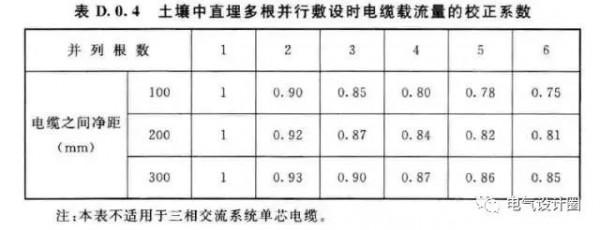

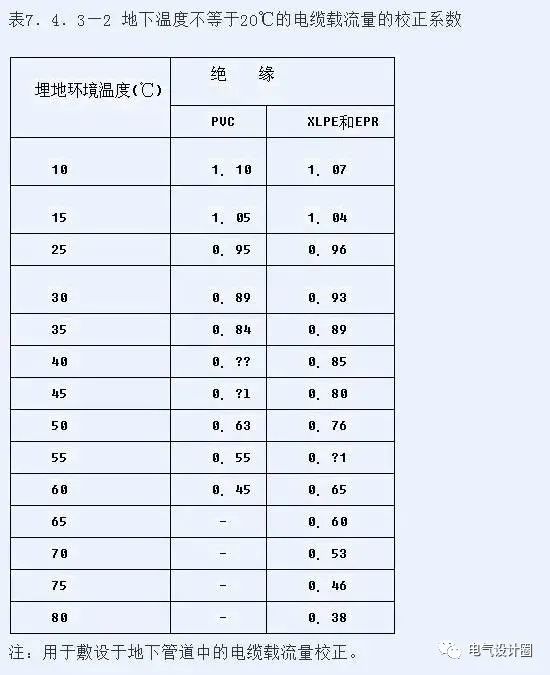

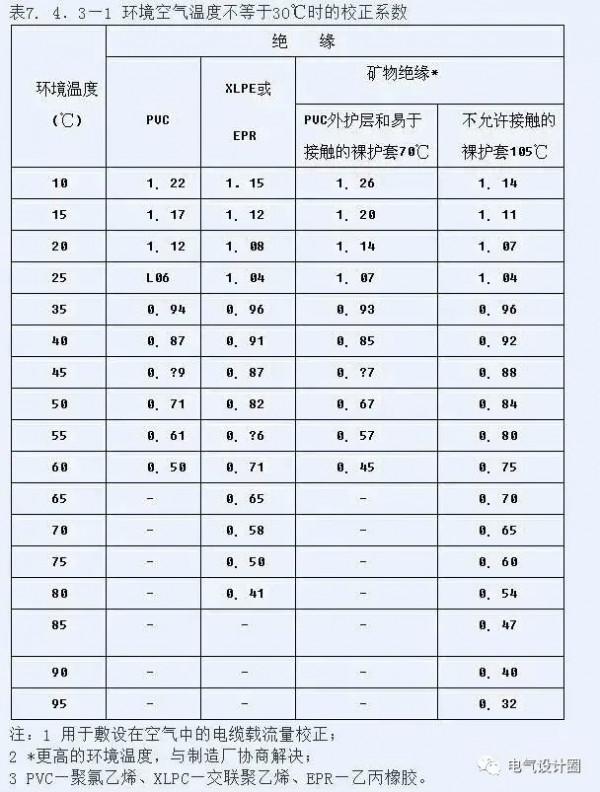

表C.0.1-3與表7.4.4-1對照著看，可以瞭解電纜在不同敷設情況下（迴路數或多芯電纜數），載流量是不同的。

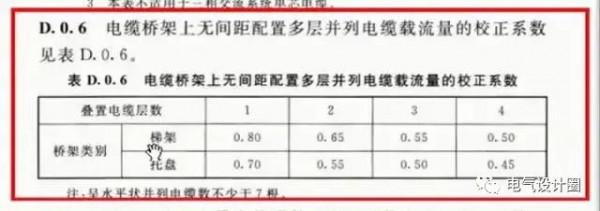

表7.4.4-1，專案4的9各回路以上，單層敷設在水平或垂直的有孔的托盤上，係數為0.72，一般的高層小區裡，專變或公變到各棟電井的橋架的電纜敷設，一般超過了9個迴路，因此，係數為0.72。
▲ 某著名設計院的電纜截面與斷路器整定值對應表 1
▲ 某著名設計院電纜截面與斷路器整定值對應表 2
表 1、表2是根據GB 50217-2018 電力工程電纜設計標準 計算出來的，不是根據廠標來計算，而是根據國標計算。

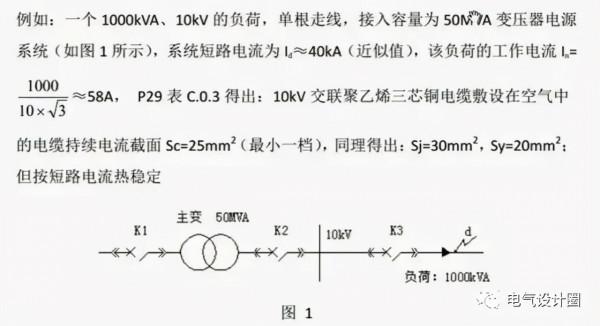

10kV電纜的選擇：
GB 50217-2018電力工程電纜設計標準 C.0.3
銅芯電纜 × 1.29
橋架電纜敷設，按30%的填空率來算。專案的短路電流計算，需要知道系統的短路容量，這個由電力公司提供。
