安科瑞剩餘電流繼電器的應用探討

安科瑞黃飛蓉 18860995251

　　摘要：據瞭解，我國每年剩餘電流動作繼電器(RCD)的使用量超過2.7億臺，屬於CCC認證產品，廣泛應用於住宅、辦公、商業、酒店、學校等民用建築和資料中心及工業場所。

　　現在剩餘電流動作繼電器依據的標準是GB/T 22387-2016 《剩餘電流動作繼電器》和GB/T 13955-2017 《剩餘電流動作保護裝置安裝和執行》，兩者都是推薦性標準。對於某些人和裝置重要的場所，應當裝設但是沒有裝設容易造成事故隱患。總結來說移動式電氣裝置和工具的供電線路，施工現場的裝置，安裝在戶外的電氣裝置，臨時用電的電氣裝置，供電線路與水相關的場所，民用建築內電源插座及插座迴路應裝設剩餘電流動作繼電器。

　　關鍵詞：剩餘電流繼電器;剩餘電流動作繼電器;RCD;人身觸電;接地故障;觸電保護

　　0 行業背景

　　近日，《剩餘電流動作保護電器應用技術規程》(送審稿)審查會在上海透過線下、線上相結合的方式順利舉行，該標準透過專家審查，專家組一直認為其技術水平達到國際先進水平，即將進入報批稿編制階段。

　　依據標準所述，將保護分成兩個大類，一類是末端保護，下列裝置和場所應安裝末端保護剩餘電流繼電器：

　　1)術語I類的移動式電氣裝置及手持式電動工具;

　　2)工業生產用的電氣裝置;

　　3)施工工地的電氣機械裝置;

　　4)安裝在戶外的電氣裝置;

　　5)臨時用電的電氣裝置;

　　6)機關、學校、賓館、飯店、企事業單位和住宅等除壁掛式空調電源插座外的其他電源插座或插座迴路;

　　7)游泳池、噴水池、浴室、浴池的電氣裝置;

　　8)安裝在水中的供電線路和裝置;

　　9)醫院中可能直接接觸人體的醫用電氣裝置;

　　10)農業生產用的電氣裝置;

　　11)水產品加工用電;

　　12)其他需要安裝RCD的場所。

　　二類是線路保護，低壓配電線路根據具體情況採用二級或者三級保護時，在電源端、負荷群首端或線路末端(農業生產裝置的電源配電箱)安裝RCD。

　　以上所述總結來說移動式電氣裝置和工具的供電線路，施工現場的裝置，安裝在戶外的電氣裝置，臨時用電的電氣裝置，供電線路與水相關的場所，民用建築內電源插座及插座迴路應裝設剩餘電流動作繼電器。

　　除此之外，其他場所涉及人身安全和裝置安全的供電電源處均宜設定剩餘電流動作繼電器，保障人民的生命財產安全。

　　2 產品介紹

　　ASJ系列剩餘電流動作繼電器和多回路剩餘電流監測儀可與低壓斷路器或低壓接觸器等組成組合式剩餘電流保護裝置，主要適用於交流50Hz，額定電壓400V及以下的TN和TT系統配電線路，用來對電氣線路進行剩餘電流監測及接地故障保護，防止接地故障電流引起的裝置損壞和電氣火災事故，也可用來對人身觸電危險提供間接接觸保護。

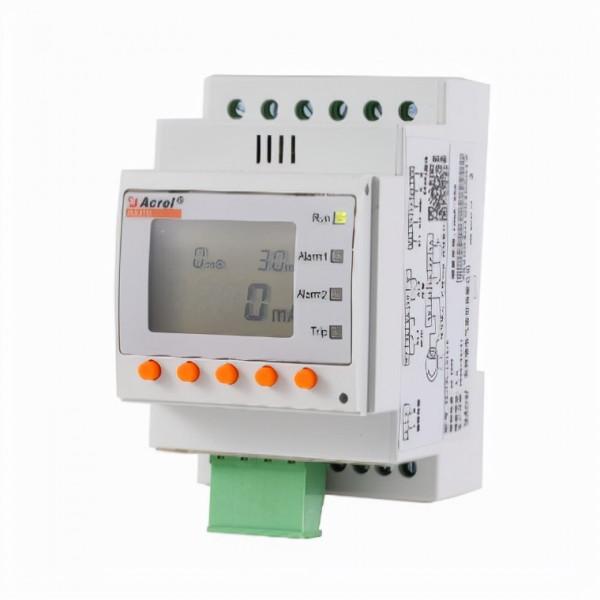

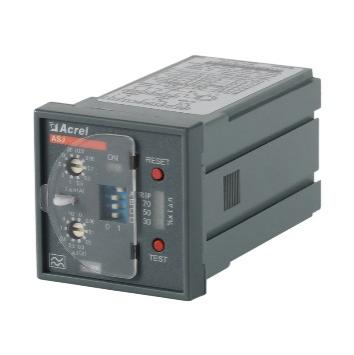

　　ASJ10/20/10L系列剩餘電流動作繼電器

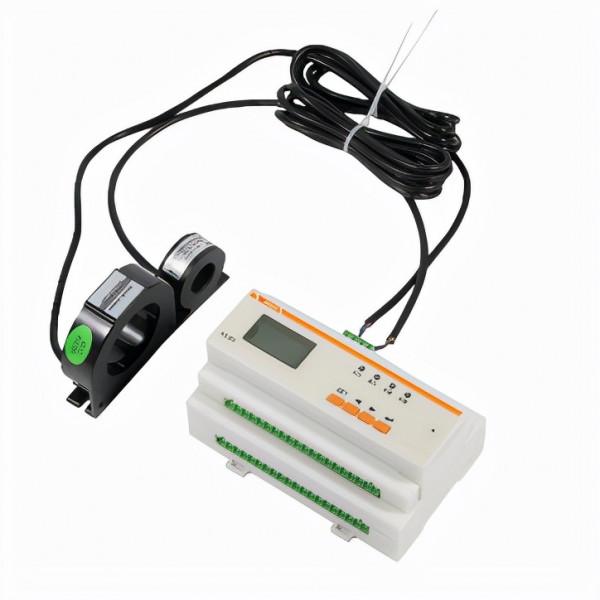

　　ASJ60系列剩餘電流監測儀

　　該裝置使用 Modbus-RTU 通訊協議，Modbus 協議詳細定義了校驗碼、資料序列等，這些都是特定資料交換的必要內容。Modbus 協議在一根通訊線上使用主從應答式連線(半雙工)，這意味著在一根單獨的通訊線上訊號沿著相反的兩個方向傳輸。首先，主計算機的訊號定址到一臺終端裝置(從機)，然後，終端裝置發出的應答訊號以相反的方向傳輸給主機。

　　Modbus 協議只允許在主機(PC、PLC 等)和終端裝置之間通訊，而不允許獨立的終端裝置之間的資料交換，這樣各終端裝置不會在它們初始化時佔據通訊線路，而限於響應到達本機的查詢訊號。

　　3 功能介紹

　　ASJ10/20/10L系列剩餘電流動作繼電器具有以下功能：A型或者AC型剩餘電流測量，剩餘電流越限報警指示，額定剩餘動作電流可設定，不驅動時間可設定，兩組繼電器輸出，具有就地，遠端“測試”、“復位”功能;

　　ASJ60系列剩餘電流監測儀具有以下功能：16路剩餘電流監測，1路預警繼電器輸出，16路報警繼電器輸出，2路DI輸入，自動重合閘功能，遠端通訊功能，遠端分合閘功能。

　　4 技術指標

　　ASJ10/20/10L系列剩餘電流動作繼電器技術指標

　　ASJ60系列剩餘電流監測儀技術指標

　　5 選用說明

　　1)該裝置主要應用於系統保護，作為直接電擊、間接電擊、電器火災以及分級保護的防護。在直接電擊防護中只作為補充防護，此時額定剩餘動作電流不超過 30mA。

　　2)下列裝置和場所安裝保護裝置：移動式電器裝置及手持式電動工具，生產用的電器裝置，施工工地的電氣機械裝置，安裝在戶外的電器裝置等(詳見 GB13955)。

　　3)額定剩餘動作電流應充分考慮系統正常洩漏電流值。一般不小於正常實測洩漏電流MAX值的 2~4 倍：分支線 4 倍;支線 2.5 倍;幹線 2 倍。根據經驗公式：單相迴路：I△n≥In/2000(照明);三相迴路：I△n≥In/1000(動力或動力照明混合)式中 In 為線路MAX供電電流。

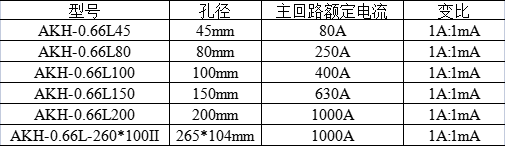

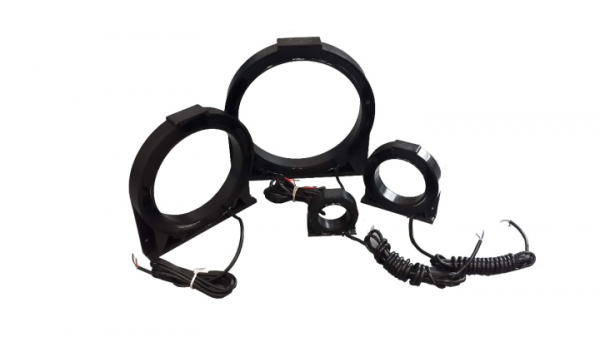

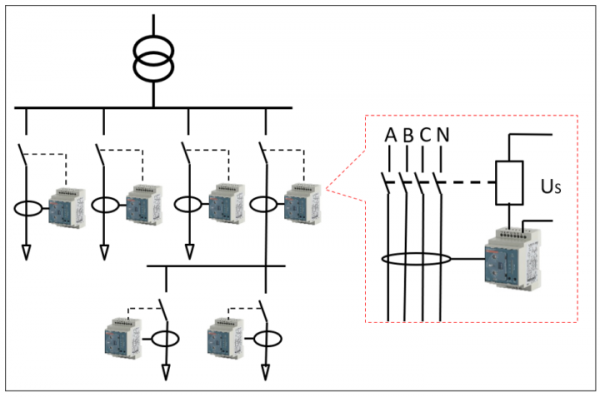

　　4)為了保證分級保護動作的選擇性，上下級間的電流和時間配合應符合下列規定：I△n1(上級)≥I△n2(下級)tF(上級 ASJ 返回時間)>tFa(下級 ASJ 分斷時間)，時間差不小於 0.2s。一般分支線和末端：30～100mA、≤0.1s;支線：300～500mA、0.2～0.8s;幹線：500~1000mA、≤2s 。

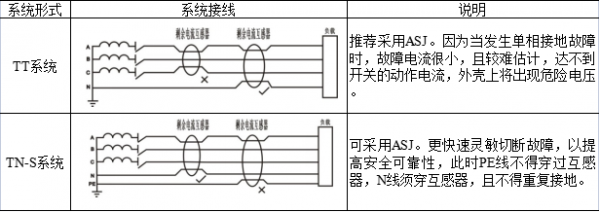

　　剩餘電流動作繼電器在應用時應注意低壓系統的接線型式。
