微星的MORTAR迫擊炮系列在主流平臺可以說是相當熱門的，它擁有相當均衡的用料和擴充套件能力，再加上合理的售價，價效比相當出色，不論在AMD還是Intel平臺的B系列主機板都相當受消費者歡迎，現在Intel釋出了剩下的600系主機板，而微星的微星MAG B660M MORTAR迫擊炮 WIFI主機板也隨之到來。

Intel 600系晶片組介紹

Intel 600系主機板晶片組規格如上表所示，H670的規格還是比較接近Z690的，但由於其不上不下的定位基本上在零售市場上會比較少見，大家比較關心的肯定還是主流的B660的規格。與Z690相比，B660的DMI通道頻寬從x8減少到x4，不過頻寬其實與上代的Z590持平，頻寬上的瓶頸比還是較少的。

B660 PCH所提供的PCI-E通道數量均只有Z690的一半，只有6條PCI-E 4.0和8條PCI-E 3.0，這4.0的通道數量還湊不夠兩個M.2口，但總通道數依舊比上代B560多了兩條。SATA介面數量直接減半，只剩4個，和H610一個水平，比上代少了兩個。USB介面的規格與上代維持一致，一共12個USB口，最多可劃分出2個USB 3.2 Gen 2*2，4個USB 3.2 Gen 2和6個USB 3.2 Gen 1。

微星MAG B660M MORTAR WIFI主機板介紹

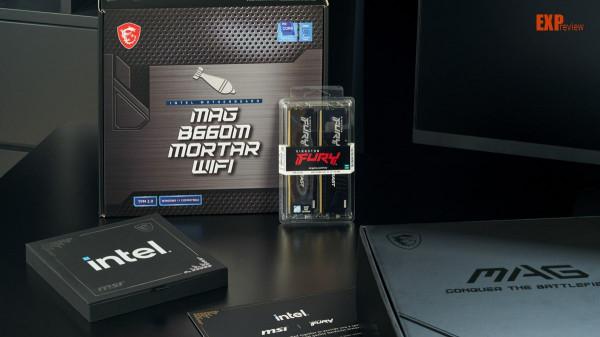

微星這次送過來的不單隻有一塊MAG B660M MORTAR WIFI主機板，還包含了一顆Core i5-12400處理器，和一套金士頓FURY Beast DDR5-5200 16GB*2記憶體。

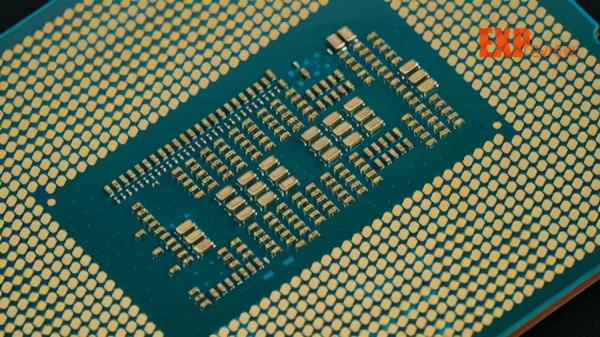

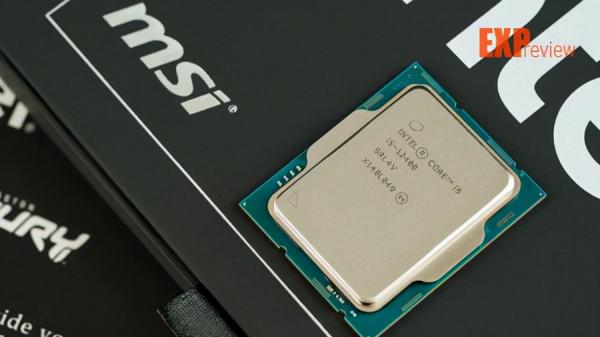

Intel Core i5-12400處理器是最新的Alder Lake架構，有6個P-Core沒有E-Core，基礎頻率2.4GHz，最大睿頻4.4GHz，L3快取18MB，處理器的PL1功率是65W，PL2是84W，Tau 28秒，整合UHD 730核顯，擁有24組EU，核顯最高頻率1450MHz。

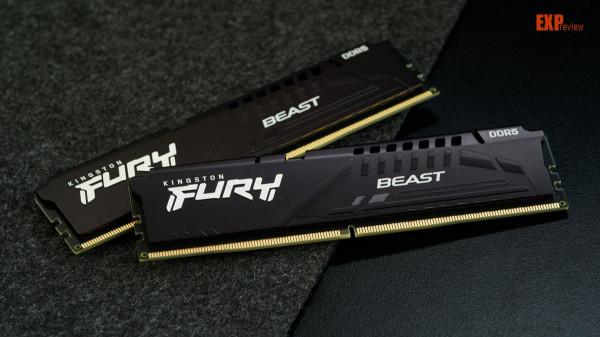

金士頓FURY Beast DDR5-5200 32GB雙通道套裝，支援最新的XMP 3.0，內建兩套時序，一套是5200MHz CL40，另一套是4800MHz CL38，配備的散熱器並不是很高，沒比裸條高多少，在確保散熱效能的同時也不容易和風冷散熱器產生衝突。

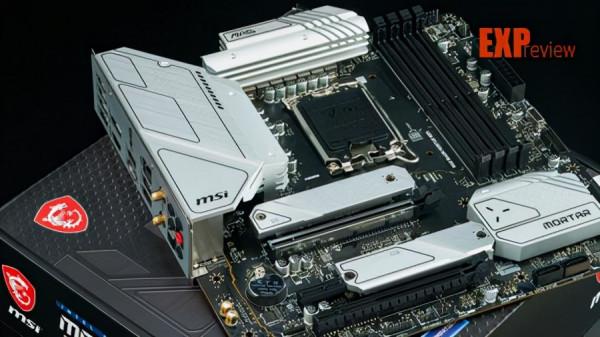

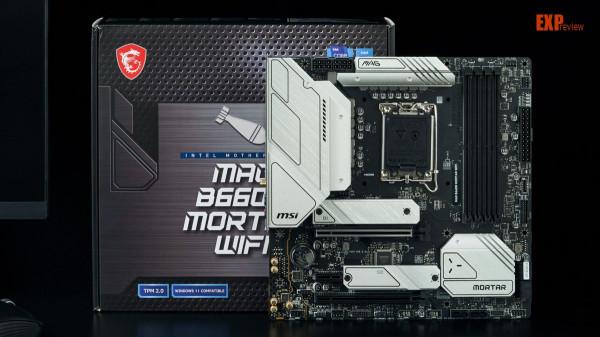

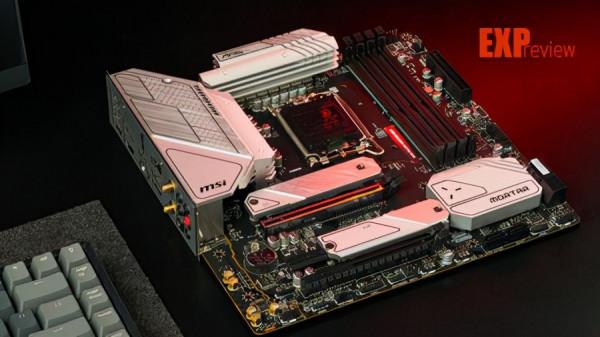

和其他MORTAR主機板一樣，MAG B660M MORTAR WIFI是一塊mATX規格的主機板，尺寸是24.4*24.4cm，設計語言基本延續了上一代的MAG B560M MORTAR，佈局也非常接近，帶WIFI的版本是白色的散熱器，不帶WIFI的版本則是黑色的散熱器，同時主機板也有DDR5和DDR4記憶體兩種版本。

記憶體介面

微星MAG B660M MORTAR WIFI上有四條DDR5記憶體插槽，支援XMP 3.0，最高可支援雙通道DDR5-6200，最大記憶體容量128GB，先進的SMT（Surface Mount Technology）焊接工藝降低了槽焊點、電磁、干擾的缺陷率。結合微星獨有的Memory Boost技術，透過佈線獨立設計，可有效降低阻抗，減少密集電路之間的干擾，從而提高高頻訊號的可靠性，提供乾淨純淨的高頻DDR5訊號。配合BIOS內的Memory Force功能，可顯示DDR5記憶體的體質，玩家要進行記憶體超頻非常方便。

PCI-E與M.2介面

主機板有兩根PCI-E x16插槽，其中有金屬裝甲包裹的是CPU提供的PCI-E 4.0 x16插槽，是的，微星B660家族均沒有提供PCI-E 5.0介面，可能是為了拉開產品之間差距，不過這問題不是很大就是了，大家可以參考現在的旗艦顯示卡，就算插到PCI-E 3.0 x16的槽上效能也沒太大影響，所以在很長一段時間內這PCI-E 5.0的有無其實實際影響都不大。

另一根PCI-E x16則是PCH提供的，執行在PCI-E 3.0 x4模式，那個PCI-E x1插槽也是PCH的，也是PCI-E 3.0。

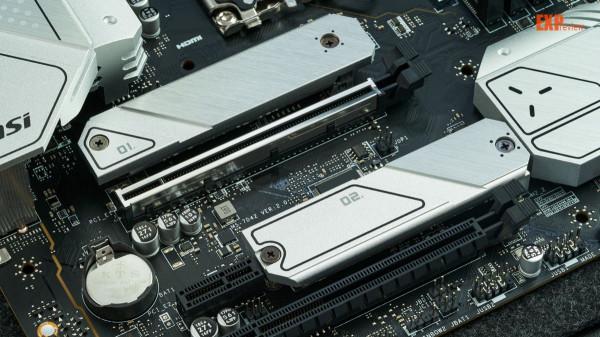

主機板提供兩個M.2介面，均是PCI-E 4.0 x4的，區別在於上方那個是直連CPU的，在兩個PCI-E x16插槽中間的則是連結PCH的，兩個口均支援最大M.2 2280規範的SSD，而且配件裡面是有提供M.2快捷鎖釦，只不過主機板自帶的M.2散熱片會佔用這個螺絲位，一般情況下你沒法用這兩個快捷鎖釦就是了。

SATA與USB擴充套件口

B660的PCH只提供了4個SATA 6Gbps介面，而微星MAG B660M MORTAR WIFI上有6個SATA口，有兩個明顯就是橋接過來的，就是上圖位於最上方的那兩個，主機板上的編號是SATA A_B，這兩個口是用祥碩ASM1061晶片轉過來的，另外4個則是PCH提供的，SATA口有4個傾斜了90度安置在主機板右側，另外兩個則樹立在主機板底部。

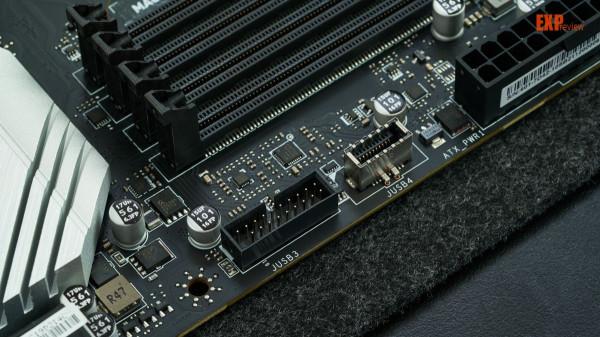

在主機板24pin供電口旁邊有一個USB 3.2 Gen 2 Type-C前面板擴充套件口，一組USB 3.2 Gen 1擴充套件針腳，主機板底部還有兩組USB 2.0擴充套件針腳。

後置I/O介面

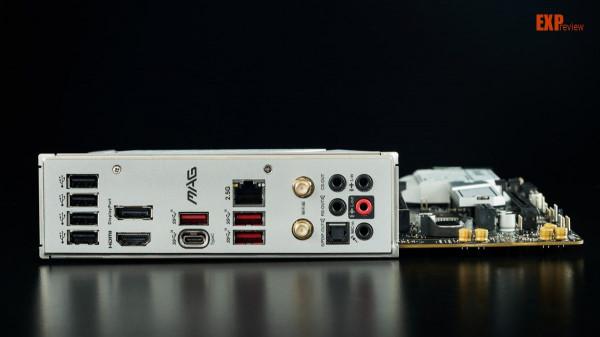

主機板配備一體式I/O背板，這背板和旁邊的I/O散熱器一樣是白色的，這裡有一個USB 3.2 Gen2*2 Type-C口，三個USB 3.2 Gen 2，四個USB 2.0，影片介面包括一個HDMI 2.1和一個DipsplayPort 1.4，均支援4K @60Hz的影片輸出，5個3.5mm音訊介面和一個數字S/PDIF輸出。

網路方面主機板有一個2.5G的遊戲網絡卡和一個WiFi-6E無線網絡卡，有線網絡卡是Realtek RTL8125 2.5G。而無線網絡卡 則是Intel WiFi 6E AX211。

主機板拆解

卸去所有散熱片的微星MAG B660M MORTAR WIFI

B660 PCH晶片，旁邊是祥碩的ASM1061 PCI-E轉SATA晶片

12+1+1相供電設計

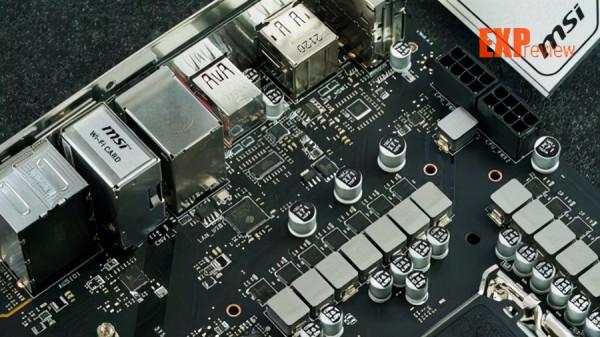

和上一代的B560M MORTAR相比，B660M MORTAR的供電進一步升級，CPU供電介面從8+4pin升級至8+8pin，採用兩盎司銅的6層PCB板，CPU核心供電依然是並聯的12相，但MOSFET從原本的上下橋設計改為單顆的DrMOS，是來自瑞薩的ISL 99360，最大輸出電流60A，而PWM控制器則是瑞薩的RAA229132，暫時還查不到它的資料，核顯供電1相，用料和CPU核心供電相同，SA供電用的MOS則改為MPS 的MP87992，最大輸出電流有70A。

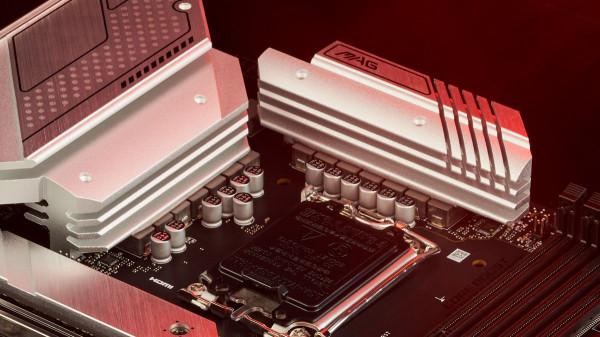

VRM供電部分配了兩塊體積較大的散熱器，特別是靠I/O擋板那側的那塊，直接充當了I/O護甲，這些散熱器除了可以幫MOS散熱外還照顧到了供電電感，加了散熱片後可以有效降低VRM供電部件的工作溫度，讓它們可以更穩定的為CPU提供電力。

主機板音訊電路

主機板音訊電路位於左下角的獨立PCB空間，主機板的音效卡是Realtek ALC1200，搭配高品質音訊電容，能以低失真的聲音線上理想的自然模擬聲音，確保完美逼真的聲音效果。

主機板BIOS介紹

MAG B660M MORTAR WIFI主機板的BIOS介面延續了其針對初級玩家友好的風格，預設是簡易模式的介面，對於大部分使用者常用的BIOS功能設定都可以在這個介面方便的找到，比如啟動順序、CPU一鍵超頻、記憶體開啟XMP等等，而且XMP Profile選項也隨著XMP升級到3.0版本設定了5個檔位可選，當然實際有幾檔可用就得看記憶體了。

點選Memory就能檢視到記憶體的品牌商、容量、實時溫度以及XMP設定檔

在簡易模式下只能檢視到風扇轉速曲線，想修改曲線的話要點選左下的Hardware Monitor

首次開機進入BIOS時主機板會讓你選擇CPU散熱設定，如果選擇原裝散熱器的話CPU就會被設定成Intel官方的功耗限制，選塔式風冷的話PL1和PL2就會被提升至288W，選水冷的就會徹底解鎖功耗限制，大家可以看著自己的散熱裝置和使用的CPU來選。

這主機板AVX-512選項預設的Auto其實是關閉的意思，想開啟需要手動改至Enabled

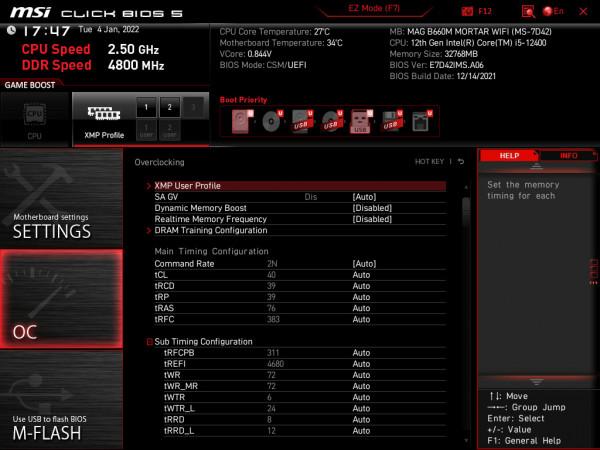

主機板支援動態記憶體頻率調整技術，如果說CPU負載比較高，就會跳到比較高的頻率，也就是XMP的頻率。沒有負載時它會調回它自己的預設頻率，此功能藏在OC選單的記憶體高階設定目錄下。

總結

微星MAG B660M MORTAR迫擊炮 WiFi主機板整體來說是一塊在配置上很齊存的主流級主機板了。具備雙PCI-E x16插槽，並具備雙PCI-E 4.0 M.2介面，微星還特意把SATA介面數量從原生的4個增加到6個，USB介面數量也管夠，最新的USB 3.2 Gen 2*2介面也有給到玩家，2.5G有線網絡卡以及WiFi 6E無線網絡卡這個最新的玩意也有配備。

12+1+1相的供電設計其實對於非K的Core i5處理器來說是嚴重過剩的，對於主流級的主機板來這供電配置其實挺豪華的了，當然考慮到可能有人會在上面使用Core i9級別的處理器，這種供電還是要的， 巨大的散熱器也保障了主機板在滿載下也能穩定工作。

微星MAG B660M MORTAR WiFi主機板售價是1399元，不帶WiFi的版本便宜100元，而DDR4的版本則各便宜200元，也就是說最便宜的微星MAG B660M MORTAR WiFi DDR4主機板售價是1099元，就目前DDR5記憶體的價格來說，其實DDR4的版本更適合大眾消費者，至於要不要WiFi就由各位自己判斷了。
