型號：iPhone XS Max
故障現象∶
該iPhone XS Max為摔過後不開機，單板加電觸發開機，電流從50mA起跳到200mA時卡死，不開機。
故障分析:
根據電流顯示，判斷為CPU與硬碟之間通訊出了問題。
一般出現此故障，有三種原因:
1.硬碟損壞。
2.CPU與硬碟之間的通訊線路異常。
3.CPU損壞。
首先我們先判斷硬碟的問題，在更換硬碟前我們先測量一下CPU與硬碟之間的PCIE通訊線路看是否異常。
在測量電容C1102時發現，電容C1102靠近CPU端的阻值為“OL”,正常應為“386”，判斷為此線路斷線。

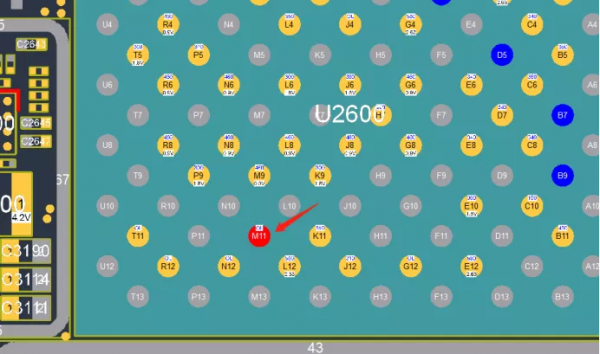

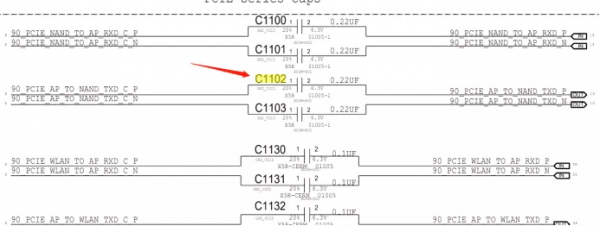

90_PICE_AP_TO_NAND_TXD_C_P是電容C1102關聯電路，是PICE匯流排CPU到硬碟的資料傳送線路。此線路由CPU_AU26腳發出經過耦合電容C1102通往U2600硬碟M11腳。

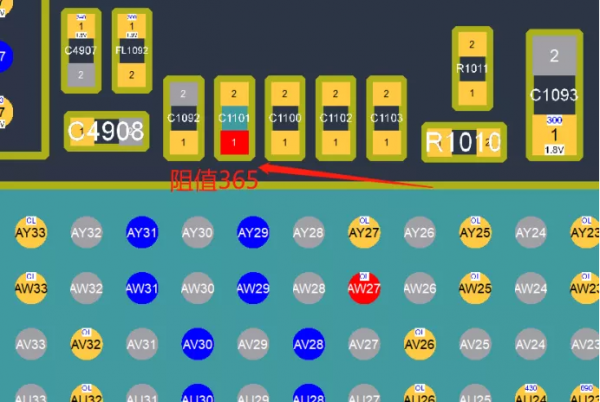

我們先拆下電容C1101測量焊盤靠近CPU端阻值為“365”，表示線路正常，判斷電容損壞。
電容C1102耦合電容，損壞只能更換同型號電容，不能拆除或短接。
更換同型號電容，再次測量電容兩端阻值，萬用表顯示阻值恢復正常，主機板加電測試，故障完美修復。
