電熱油汀，看起來很簡單的一個東西，拆開一看，卻也不能一眼就看個明白，和它的名字一樣，有點讓人云裡霧裡。
電熱油汀取暖器是將電加熱管通電發熱，導熱油升溫，透過散熱片散發熱量。
電熱油汀由發熱管、導熱油、散熱片及控制保護髮熱管執行的一系列開關組成。電熱油汀的各個元件都是用耐溫導線以插接扣連線的，拆卸起來還比較容易。
電熱油汀控制與保護
1、 發熱管：發熱管是電熱油汀的核心元件，一般釆用雙U加熱管，二組電加熱管並聯，一組功率小，一組功率大，既可分別工作，也可一起工作。
2，散熱片，電熱油汀取暖器散熱片以片度量，片數越多散熱面積越大。
3、導熱油：能將發熱元件的熱量高效傳遞到散熱片。導熱油看起來與我們常用的食用油無異，不過它是礦物質油，一般電熱油汀用T320導熱油。
4、旋轉開關，能讓電熱油汀二組電加熱管進行組合，置1檔，小功率加熱管工作，置2檔，大功率加熱管工作，置3檔，兩組發熱管同時工作，置0檔，兩組加熱管都不工作。

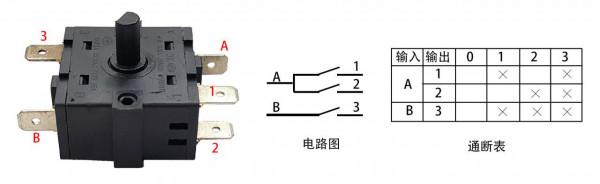

電熱油汀多采用三檔五腳旋轉開關，這種開關如果沒有說明書，可以透過萬用表判斷其通斷，圖二是其電路圖與通斷表。
三檔五腳旋轉開關
5、可調式溫控器：電熱油汀的溫度控制旋鈕，你或許會以為是調整各個檔位的電加熱管功率的滑動電阻吧！如果是這樣，那也不叫溫控器了，只能叫調溫器了。

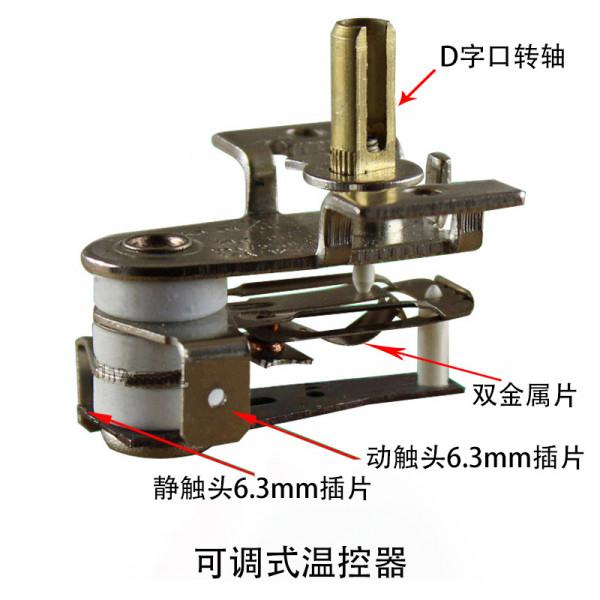

可調式溫控器
溫控器顧名思義就是透過溫度來控制。溫控器的動作原理是透過雙金屬片受熱變形驅動動靜觸頭分合。順時針旋轉旋鈕，動靜觸頭在旋轉軸頂壓下閉合，當腔室空氣溫度達到一定溫度時，雙金屬片變形，導致動靜觸頭分離，電加熱管停止發熱。當空氣溫度降低到一定程度，雙金片恢復至初始狀態，動靜觸頭閉合，電加熱管再度發熱。
旋鈕順時針旋轉的幅度越大，需要越高的氣體溫度才能致使雙金屬片產生足夠的變形而驅動觸頭分離。

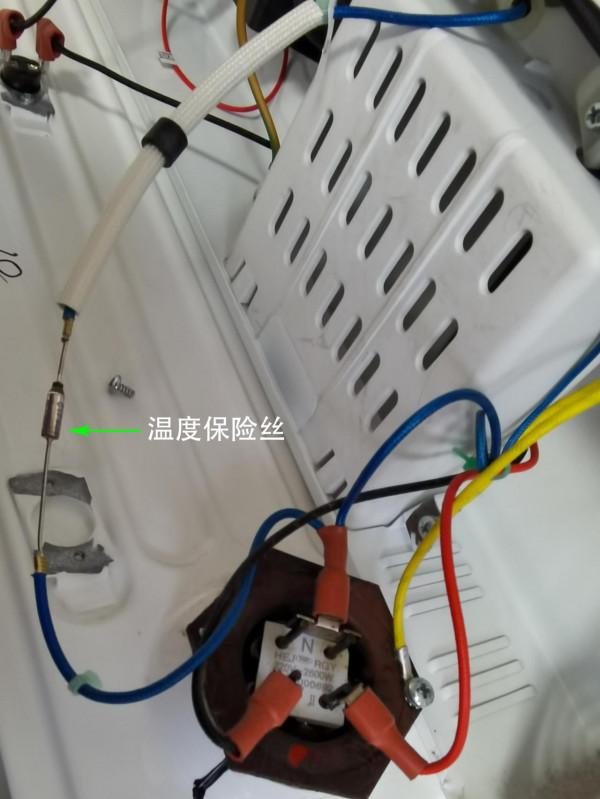

6、溫度保險絲，這個串聯在接零端上的溫度保險絲，用一個玻璃纖維管絕緣管包著，外觀看起來像二極體，如果油汀溫度超過157度，保險絲就會斷開，它不是靠電流熔斷，而是靠油汀溫度使它內面的化學填充劑熔化，由此釋放彈力而斷開電路。
溫度保險絲
溫度保險絲不像溫控器能復歸，它和電路中的鉛錫保險絲一樣，熔斷後只有更換。
7、突跳式溫控器，這個溫控器是緊貼油汀散熱片的，直接感觸電熱油汀傳導過來的高溫，油汀溫度達到溫控器動作溫度，溫控器斷開電路，電熱管1退出執行。油汀溫度降低（約15～20C）到一定溫度時，溫控器復歸，電加熱管1重新通電發熱。
突跳式溫控器是電熱油汀熱元件的一級保護，保護動作，電加熱管1就退出執行。熱保險絲則是二級保護，兩者配合防止油汀電熱元件燒壞及可能由此引起的火災。
8、傾倒開關，電熱油汀傾倒就會斷開電路，電加熱管停止加熱。感覺這個功能不像鴻運扇那樣有必要！
9、工作指示燈：這個指示燈並非電源指示燈，只有電熱管發熱時指示燈才點亮。
現在清楚了吧！電熱油汀上的兩個旋鈕，三檔旋轉開關是調節電熱油汀功率的，可調溫控器是調節三種功率狀態下的溫度的，這個溫度並不是散熱片傳導過來的高溫，而是油汀控制器室的空氣溫度！它實際是根據設定溫度控制發熱管的執行時間。
最初的電熱油汀用兩個船型開關來調節功率，比較直觀，也就很容易理解，現在好多電熱油汀採用觸控式開關就更不好理解了，可能只有像我這樣總想搞個明白的人才去揣摩它是怎麼工作的吧！
