目前有兩大因素影響著車輛運輸和半導體技術的未來。行業正在擁抱令人振奮的新方法，即以清潔的電力驅動我們的汽車，同時重新設計支撐電動汽車(EV)子系統的半導體材料，以最大程度地提高功效比，進而增加電動汽車的行駛里程。
政府監管機構繼續要求汽車OEM減少其車系的整體二氧化碳排放量，對違規行為給予嚴厲處罰，同時開始沿著道路和停車區域增設電動汽車充電基礎設施。但是，儘管取得了這些進展，主流消費者仍然對電動汽車的行駛里程存有疑慮，使電動汽車的推廣受到阻力。
更復雜的是，大尺寸的電動汽車電池雖然可以增加其行駛里程，緩解消費者關於行駛里程的焦慮，但它會令電動汽車的價格上漲——電池成本在整車成本中的佔比超過25%。
幸運的是，同時期的半導體技術革命催生了新的寬頻隙器件，例如碳化矽(SiC) MOSFET功率開關，使得消費者對電動汽車行駛里程的期望與OEM在成本架構下實際可實現里程之間的差距得以縮小。
圖1.電動汽車中的功率轉換部件。
電機逆變器將高壓電池的直流電壓轉換成交流波形來驅動電機，驅動汽車前進。
充分利用SiC技術
圖2.電池至電機訊號鏈。為了增加行駛里程，每個模組都應設計為可提供最高能效。
眾所周知，基於SiC的功率開關本身在功率密度和效率方面具有優勢，這對於系統散熱和減小器件尺寸都有重要意義。採用SiC有望使逆變器尺寸在800 V/250 kW時縮小3倍，如果配合使用直流環節薄膜電容，則能進一步減小尺寸和節省成本。與傳統的矽功率開關相比，SiC功率開關可以幫助實現更出色的行駛里程和/或更小的電池尺寸，使得開關成本在器件級別和系統級別都更具優勢。
在同時考慮行駛里程和成本因素時，仍然需要以電機逆變器為焦點不斷創新，旨在進一步提高電動汽車的效率和行駛里程。作為電機逆變器中價格最昂貴、功能最重要的元件，SiC功率開關需要接受精準控制，以充分發揮額外的開關成本的價值。
事實上，SiC開關的所有固有優勢都會被共模噪聲干擾，以及被管理不善的功率開關環境中的超快電壓和電流瞬變（dv/dt和di/dt）導致的極高和破壞性的電壓過沖影響。一般來說，拋開底層技術不談，SiC開關的功能相對簡單，它只是一個3端器件，但必須小心連線至系統。
圖3.開啟（左）和關閉（右）時的電壓和電流波形。
在SiC環境中，dv/dt將超過10 V/ns，這意味著開關800 V直流電壓的時間不會超過80 ns。
同樣，di/dt為10 A/ns時，意味著在80 ns內電流為800 A，從中可以觀察到di/dt的變化。
關於柵極驅動器
圖4.隔離式柵極驅動器橋接了訊號世界（控制單元）和功率世界（SiC開關）。
除了隔離和訊號驅動，該驅動器還執行遙測、保護和診斷功能，使其成為訊號鏈的關鍵元件。
隔離式柵極驅動器的作用關係到功率開關的最佳開關點，確保透過隔離柵實現短而準確的傳播延遲，同時提供系統和安全隔離，避免功率開關過熱，檢測和防止短路，並促使在ASIL D系統中插入子模組驅動/開關功能。
但是，SiC開關導致的高擺率瞬態會破壞跨越隔離柵的資料傳輸，所以測量和了解對這些瞬變的敏感性至關重要。ADI專有的iCoupler技術具有出色的共模瞬變抗擾度(CMTI)，測量效能高達200 V/ns及以上。在安全操作環境中，這可以充分釋放SiC開關時間的潛力。

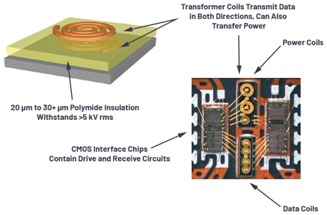

圖5. 20多年來，ADI一直走在數字隔離技術發展的前沿，推出了iCoupler數字隔離IC。
該技術採用帶有厚聚醯亞胺絕緣層的變壓器。
數字隔離器採用晶圓CMOS工藝。變壓器採用差分架構，具有出色的共模瞬變抗擾度。
在Wolfspeed等領先的SiC MOSFET功率開關提供商的實際測試中，高效能柵極驅動器已證實了自身的價值。對於關鍵引數效能，例如短路檢測時間和總故障清除時間，可分別低至300 ns和800 ns。為了提高安全性和保護等級，測試結果表明，可調的軟關斷能力對系統能否平穩執行至關重要。
同樣，可以最大程度提高開關能量和電磁相容性(EMC)，以最大限度提高功率效能和電動汽車的行駛里程。驅動能力更高時，使用者可以獲得更快的邊緣速率，從而降低開關損耗。這不僅有助於提高效率，而且無需為每個柵極驅動器分配外部緩衝器，從而節省了電路板空間和成本。相反，在某些條件下，系統可能需要降低開關速度來實現出色的效率，甚至需要分級開關，研究表明以上可以進一步提高效率。ADI提供可調壓擺率，允許使用者進行此操作，去除外部緩衝器則進一步減少了阻礙。
系統要素
需要注意的是，柵極驅動器和SiC開關解決方案的綜合價值和效能可能完全被周圍元件的妥協和/或低效抵消。ADI在功率控制和感測方面的經驗和我們系統級的效能最佳化方法相結合，可以涵蓋多種設計考量。
從整體角度來看，電動汽車顯露了最佳化傳動系統功率效率的額外機會，這對於在確保安全可靠執行的同時最大限度利用電池可用容量來說至關重要。電池管理系統的品質直接影響電動汽車每次充電所能行駛的里程數。優質的電池管理系統能夠最大限度地延長電池的整體使用壽命，從而降低總擁有成本(TCO)。
就功率管理而言，能夠在不降低BOM成本或減小PCB尺寸的情況下克服複雜的電磁干擾問題(EMI)將變得至關重要。無論是隔離式柵極驅動器的供電電路，還是高壓至低壓DC-DC電路，高功效比、熱效能和封裝仍然是功率域的關鍵考慮因素。在所有情況下，能否消除電磁干擾對電動汽車設計人員而言極為重要。涉及到開關多個電源時，電磁干擾是一個非常關鍵的痛點，如果EMC效能出色，則非常有助於減少測試周期和降低設計複雜性，從而加快上市速度。
如果深入研究支援部件的生態系統，會發現電磁感測技術的進步推動產生了新一代無接觸電流感測器，該感測器能夠提供高頻寬、高精度，而且無功率損耗，此外，還推動產生了精密且可靠的位置感測器，適用於軸端和軸外佈置。典型的插電式混合動力電動汽車中部署15到30個電流感測器，並採用旋轉和位置感測器來監測牽引電機。在干擾電磁場下的精度和可靠性是跨電動汽車功率系統測量和保持效能的重要屬性。
端到端效率
從電池到電機逆變器，再到支援元件等，從整體來看電動汽車傳動系統的所有元件，ADI發現了無數改進電動汽車的機會，可以提升其整體能效，還能增加電動汽車行駛里程。隨著SiC功率開關技術滲透到電動汽車電機逆變器中，數字隔離已成為其中一個重要的組成部分。
同樣，汽車OEM可以利用多學科方法來最佳化電動汽車，以確保所有可用的功率檢測和控制器件密切配合，以最大限度提升效能和效率。同時，它們可以幫助消除主流消費者購買電動汽車的最後一個障礙，即行駛里程和成本，同時幫助打造更環保的未來。
