摘要：防眩目後視鏡線路短路造成空調不製冷
故障現象： 客戶進站檢查空調突然不製冷
故障診斷過程： 車輛進站首先對故障現象進行確認，打著車後然後去開空調，發現空調控制面板沒有任何反應，初步懷疑為空調面板損壞或者線路有故障。

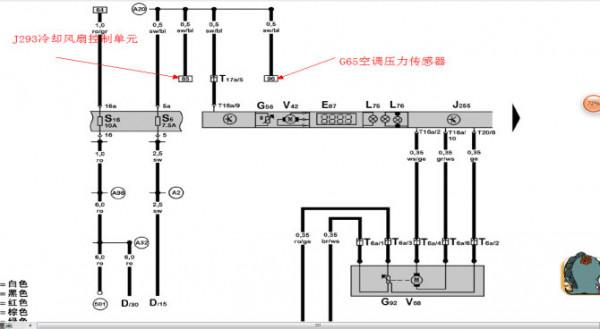

檢視寶來電路圖得知空調面板的供電有 S5 號保險控制，拔下保險發現保險已經熔斷。更換新的保險，開啟點火開關發現保險又熔斷， 用萬用表測量發現保險絲的下端線與搭鐵短路。

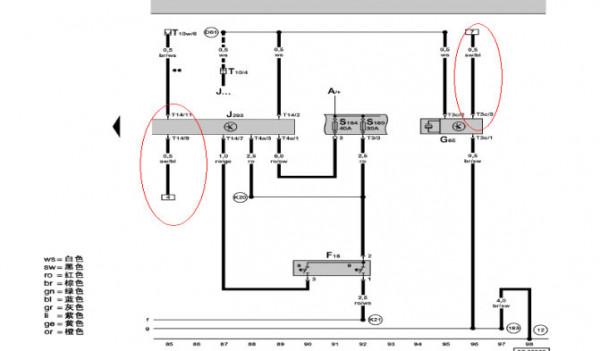

查閱電路圖得知 S5 保險控制的空調系統相關的還有高壓開關和風扇控制器等。
本著簡單的方法，逐步斷開空調控制單元，高壓開關，風扇控制器，但是測量線路發現仍然一直搭鐵，懷疑為線路有問題，對線路進行檢測沒有發現什麼磨破的地方和短接的地方，再次仔細查閱電路圖得知， S5 保險除了控制這些以外還控制有其他的電子元件。

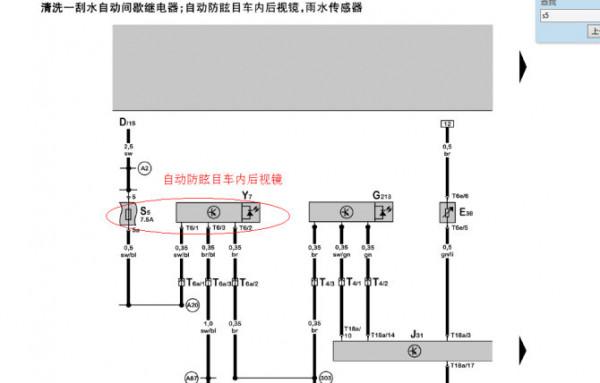

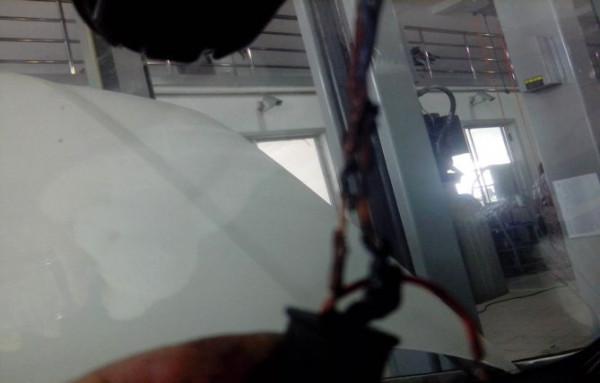

因為此車為高配的車輛， S5 保險還控制著座椅加熱，自動防眩目車內後視鏡和油溫油位感測器，對這三個部件和線路進行檢查，當檢查自動防眩目後視鏡時開啟裝飾蓋發現線路絕緣皮已經燒化了，線路裸露連線在一起，
到此時問題已經明確了，由於自動防眩目後視鏡線路短路造成 S5 保險熔斷，繼而引發的空調不能用。
故障原因分析：經詢問客戶得知，此車的線路以前進行過維修，自動防眩目後視鏡哪裡的線路被剝開過，可能是包紮不好時間長了以後來回晃動造成線路短接。
故障處理方法：由於線路燒蝕的比較長，建議客戶更換線束。
案例點評及建議：在維修過程中可能車型配置不一樣，一個保險控制的電子元件都會有所不同，要仔細認真的對故障進行分析，結合電路圖去尋找故障的連線點。
