「DIY」疫情期間在家做手工—高氧量打氧機

疫情期間，在家制作高氧量打氧機

這段時間深圳疫情，釣魚不方便了，於是呆在家裡做手工。我做釣魚手工也是從2020年疫情開始的。2020春節期間在家裡哪裡都去不了，空閒時間突然多了起來，然後開始從youtube看教學影片上學習Arduino微控制器，3D列印，PCB設計。到現在為止，也做了不少有用沒用的東西。釣不了魚的時候，做做釣魚相關的手工也是一種樂趣。

打氧機以前已經做了一個，用了一年半時間，效果相當不錯，是我釣魚DIY裡最成功的一個作品，又簡單又很實用。

以前使用的是雙電版，這次製作一個輕便一些的單電池版本，平時就可以放在漁具箱子裡，要用的時候隨時可以使用。

為什麼要自己製作打氧機呢？我釣了7年的魚，市售打氧機買了不下十個，現在手頭只有一個還是能執行。沒有一個滿意的。主要原因是在深圳海釣，對於打氧機來說，這是很惡劣的工作環境。第一，深圳太熱，蝦很容易死掉，普通的打氧機氧氣量不夠，一天下來，箱底總會一層死蝦。第二，海水的腐蝕性特別變態，稍不注意，打氧機就會進水生鏽，幾個小時就會鏽跡斑斑。基本上打氧機壞掉都是因為被海水腐蝕生鏽的原因。如果是淡水釣魚，市售打樣機可能足夠使用了。

以前製作的打氧機是兩個18650電池，可以使用27-36個小時，適合一天一夜釣魚。這次製作一個白天使用的小巧一些的版本。目標：使用一個18650電池，能用15小時左右，防水，出氣量遠超市售打氧機。

設計和製作要點：

（1）氣泵是核心，需要選擇功耗低，出氣量大的氣泵。

（2）增加穩壓電路，這樣整個打氣過程出氣量始終是穩定的。市售的都是電池直連氣泵電機，由於電池電壓越用越低，出氣量也就越來越小，到後期養的蝦很容易死掉，或者半死不活的失去了活力。採用穩壓電路後，出氣量始終是一樣的，這樣即使是釣魚到手工回家，養的蝦還是活蹦亂跳。

（3）防水很關鍵，由於氣泵需要進氣，不能完全密封，做不到完全防水。所以做區域性防水，設計上把電池和電路板完全密封，接線頭上膠水防水，外接的開關和充電口選用防水型，不易生鏽的材料。

除開外殼，其他部件都使用成品，製作門檻相對低一些。

材料：

* 18650 電池一個，特別注意要帶保護板

* 370氣泵一個

* 穩壓電路板一塊

* 防水開關一個

* 防水5.5*2.1 充電口插座一個

* 氣盤石一個

* 6mm PV管

* 氣管

* 704膠和705膠。 上次使用的是環氧樹脂膠，用料一年半全部發黃了。這次改為704&705;膠，看看會不會不變色。

關於充電：使用外部充電器，市售單鋰電池充電器。也可以使用充電板自己做一個usb充電器。

工具：

* 3D印表機

* 電烙鐵

* 萬用表

下面介紹製作過程。

外殼製作：使用3D模型軟體設計模型，然後用3D印表機列印。沒有3D印表機的朋友可以使用木板，或者手頭現有的盒子也可以的。

3D模型圖:

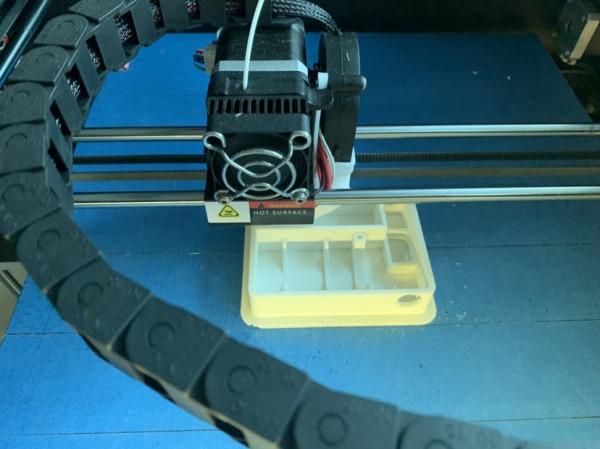

然後開始列印：

打印出來的成品：

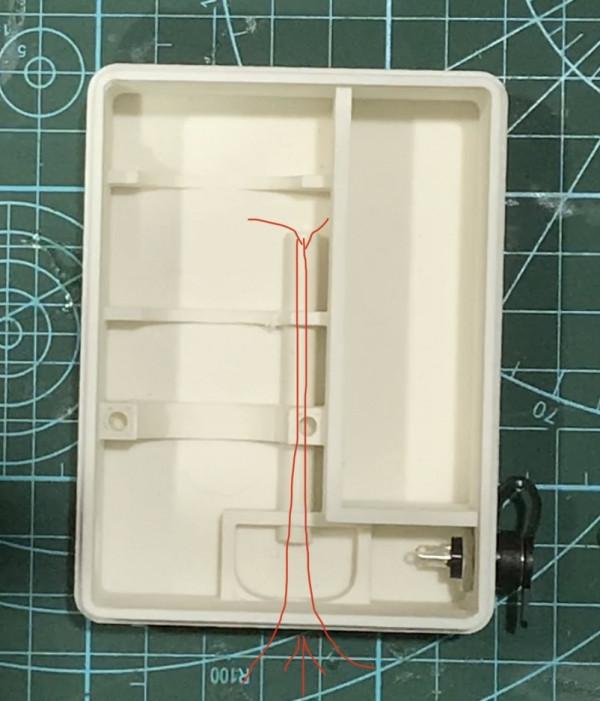

說一下進氣管道的特殊設計。市售的打氧機是在後蓋上面挖兩個小孔。這種設計只要有水沾上後蓋，就很容易進水。我曾經因為進水連續兩次釣魚就壞了兩個氣泵。

這個設計採用長的進氣管道，延長進氣路徑，並且在管道里增加比管道大得多的氣室，這樣即使有水從進氣口吸入，也在這個氣室裡由於吸力不夠而難以吸進盒子裡去。

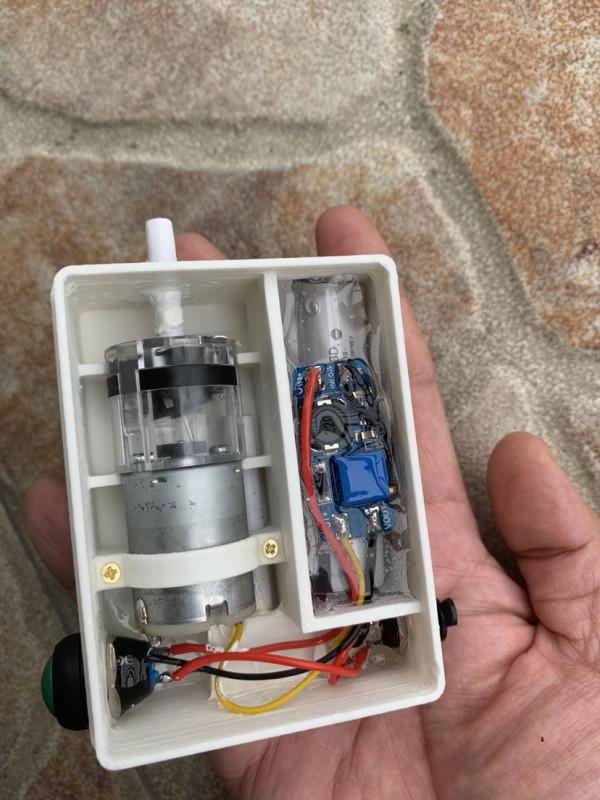

放上電池和氣泵：

用電烙鐵把線焊接上。

調整穩壓電路的輸出，將電壓升到4.3V。注意單節電池使用升壓電路，雙節電池使用降壓電路。

將電池盒裡灌入705膠水，把電池和電路板全部封起來。電池盒本來設計了蓋子，灌入705膠水後發現蓋子不需要蓋了，防水應該足夠了。

電線接頭，開關，充電口全部塗上705膠水，用於防水。

氣管接頭使用6mm管徑的PVC管，用704膠水粘上密封周邊。

放置一晚上，705膠水晶瑩剔透。

連線氣管，氣盤石。選用魚缸裡使用的氣盤石，出氣的氣泡細密，溶氧效果更好。

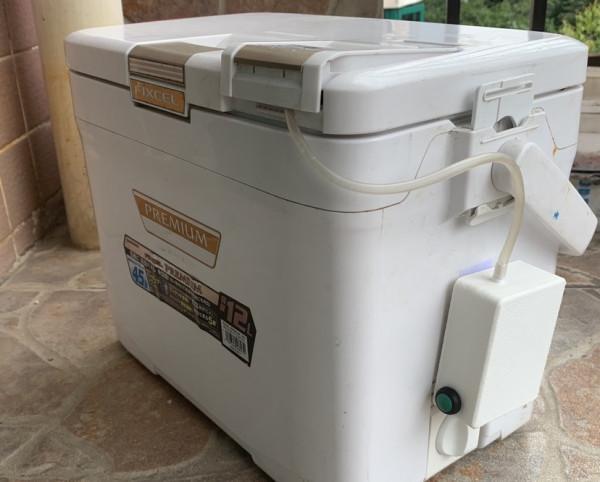

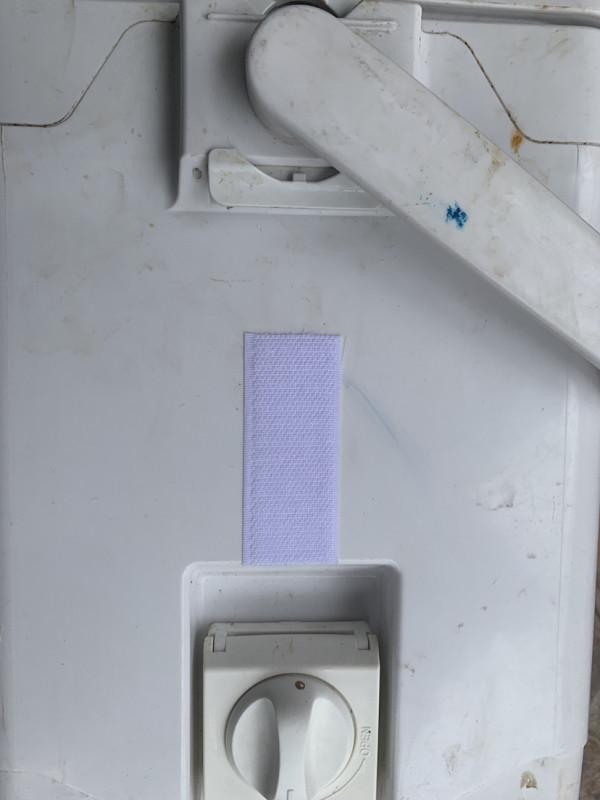

背面貼上魔術貼，冰箱也貼上魔術貼。魔術貼是太好用的東西了。

到這裡製作全部完成。

測試效果，出氣量十分充沛，是市售打氧機至少幾倍以上的出氣量。自己製作的放在水裡打氧時候，水就像沸騰了一樣。

工作電流約200ma，使用3200MaH電池大概可以使用15小時左右。

上一版的打氧機用了一年半了，實踐證明效果特別好。在深圳這樣炎熱悶熱的天氣裡，打氧一天，即使不換水，蝦極少死亡的，一直都能保持非常好的活力。相比市售打氧機好的不是一點半點。偶爾養魚回家也是輕輕鬆鬆。

疫情期間，自娛自樂。
