TOZO是一個美國暢銷音訊品牌，旗下產品包括真無線耳機、智慧手錶、移動電源、充電器、手機保護殼等，在海外市場有著非常不錯的銷量。此次將要拆解的便是其旗下的一款真無線主動降噪耳機產品TOZO NC7。
TOZO NC7充電盒體積小巧輕便，耳機為豆狀的入耳式人體工學設計，配備有多副彈性耳塞，提供舒適的佩戴效果。功能上，支援支援主動降噪/通透模式，支援雙麥克風通話降噪；搭載光學感測器，提供精準的佩戴檢測功能；續航上，單次續航時間可達8h以上，搭配充電盒整體續航32小時，支援無線充電，相容大部分無線充電器。
我愛音訊網此前還拆解過TOZO品牌的TOZO NC2 真無線降噪耳機、TOZO T12 真無線藍芽耳機、TOZO T9真無線耳機，下面再來看看這款產品的詳細拆機報告吧~
一、TOZO NC7真無線降噪耳機開箱

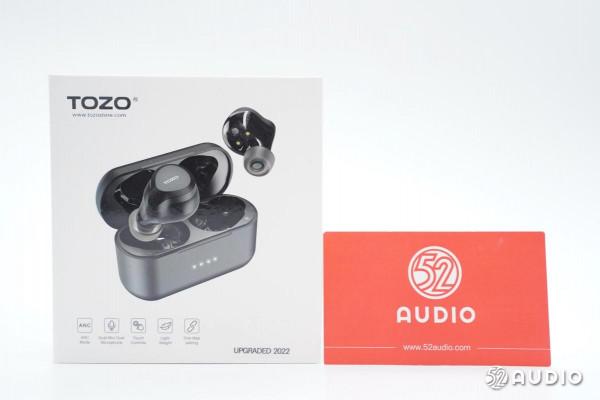

TOZO NC7包裝盒延續了其一貫的簡約設計，白色背景凸顯產品資訊。正面設計有TOZO品牌LOGO，NC7產品型號，產品整體外觀渲染圖，以及ANC、雙麥克風、觸控控制、輕量化設計、一步連線的功能特點。

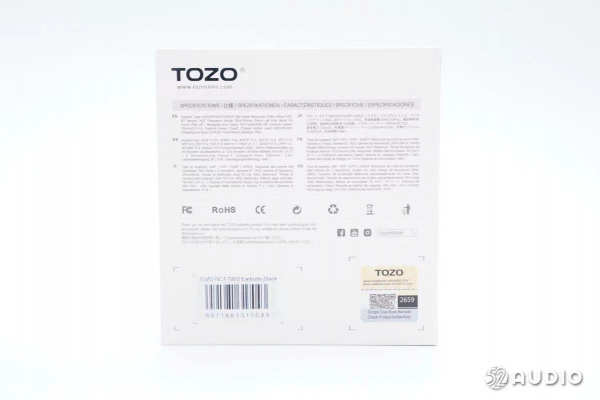

包裝盒背面多種語言介紹了產品的部分引數資訊，包括雙麥克風混合降噪，藍芽5.0，通話時間：4.5小時（ANC關閉），音樂播放時間：10.5小時（ANC關閉），耳機電池：70mAh 3.7V，充電盒電池：500mAh 3.8V，充電盒輸入：5V-0.5A等；以及FCC、RoHS、CE等各種認證標誌。
包裝盒內部物品有耳機、耳塞、充電線和產品說明書。

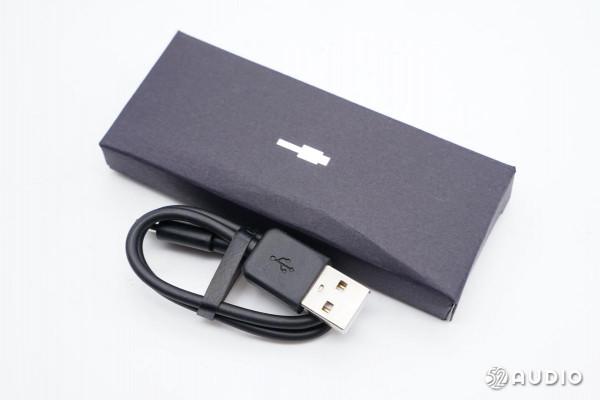

充電線採用USB-A to USB Type-C介面。
彈性矽膠耳塞配備有圓頭和平頭兩種形態，分別有三種型號，總共有6種規格，滿足不同使用者的個性化使用需求。值得一提的是，這些矽膠耳套均是採用了目前只有大牌耳機才使用的雙色注塑，整體造型更美觀。

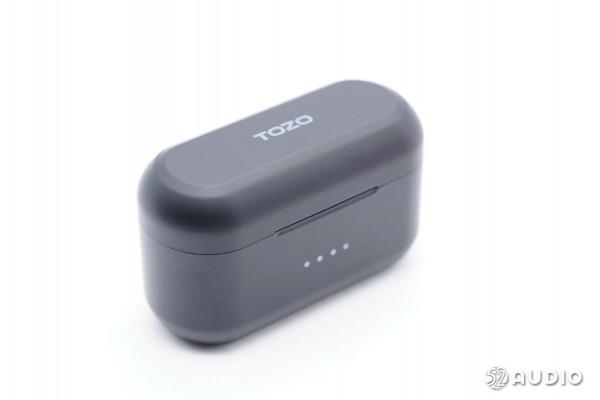

TOZO NC7真無線降噪耳機充電盒採用了橫向的方形設計，啞光質感，體積非常小巧。
充電盒正面設定有4顆指示燈，能夠更直觀的反饋充電盒剩餘電量資訊。開蓋處設計有倒角，便於開啟。當和1元硬幣對比時，TOZO NC7真無線降噪耳機充電盒小巧的樣子瞬間就體現了出來。
Type-C充電介面位於充電盒背面。

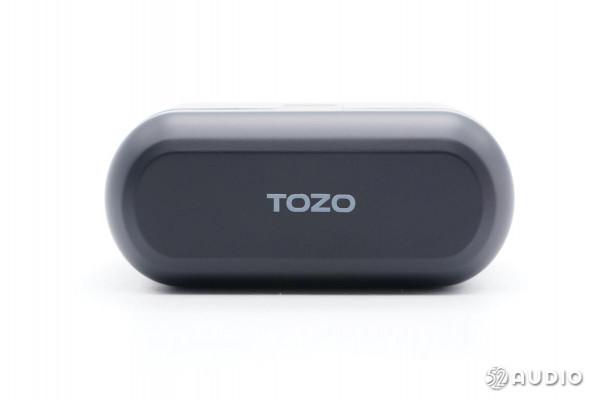

充電盒頂部外觀一覽，設計有“TOZO”品牌LOGO。
底部是無線充電接收區域，上方絲印有產品引數資訊。耳機部分，容量：70mAh/3.7V/0.26Wh，降噪麥克風：雙麥克風混合主動降噪，輸出：5V-0.2A，防水等級：IPX6，FCC ID：2ASWH-NC7。
充電盒，輸出：5V-0.2A，容量：500mAh/3.8V/1.9Wh，輸入：5V-0.5A（無線）0.5A（有線），型號：NC7，中國製造。以及各種相關認證資訊。

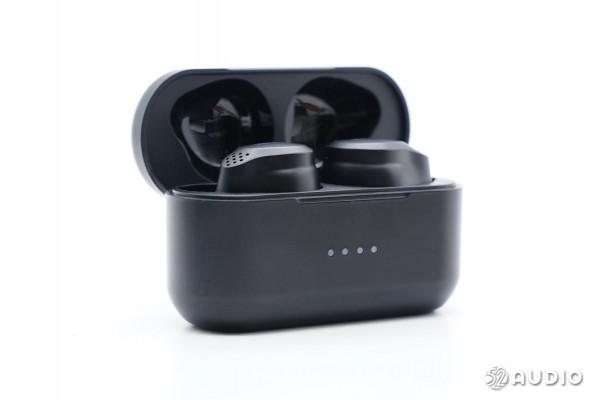

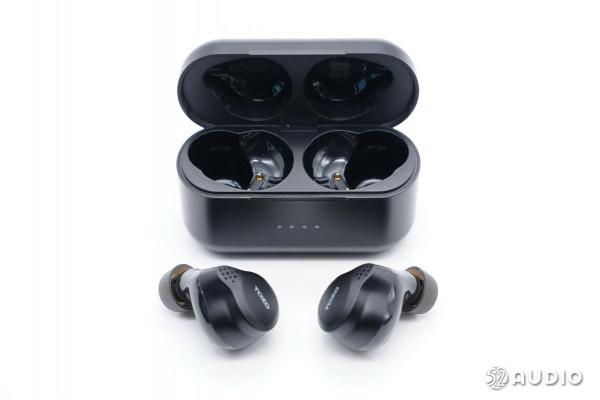

開啟充電盒耳機放置狀態展示，突出於座艙，便於取出。
從充電盒內取出耳機。
耳機座艙內部結構一覽，可以看到為耳機充電的金屬頂針，和用於吸附耳機的磁鐵。
TOZO NC7真無線降噪耳機整體外觀一覽，耳機採用了豆狀的入耳式設計，外觀表現具有很強的層次感和辨識度。

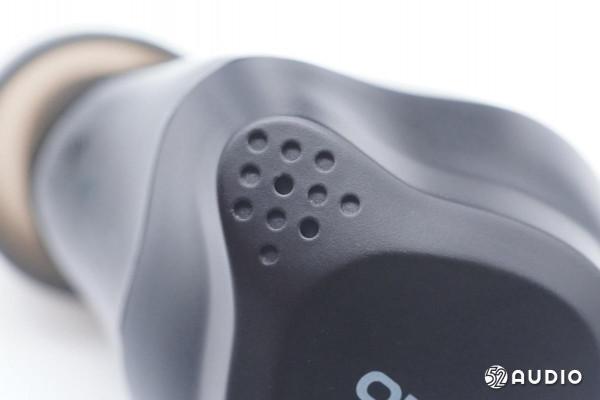

耳機背面外觀一覽，平面觸控區域設計有“TOZO”品牌LOGO，降噪麥克風開孔為點陣設計。
通話拾音麥克風開孔特寫，內部有防塵棉防護，防止灰塵進入。
耳機內側外觀一覽，橢圓形結構內設定了充電觸點和光學入耳檢測感測器開窗，右側方形結構設定磁鐵和凹槽，用以更好地吸附充電盒座艙。

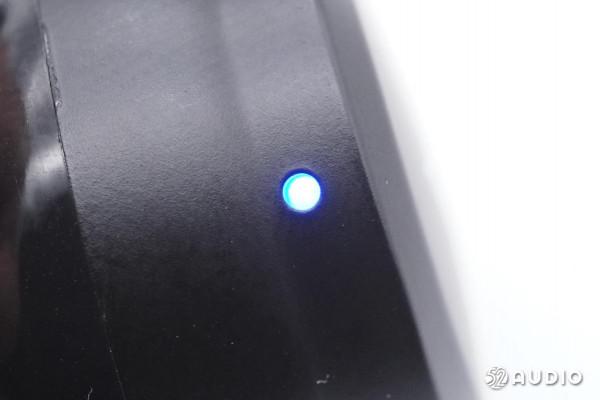

耳機降噪麥克風開孔，同時也是指示燈開孔。

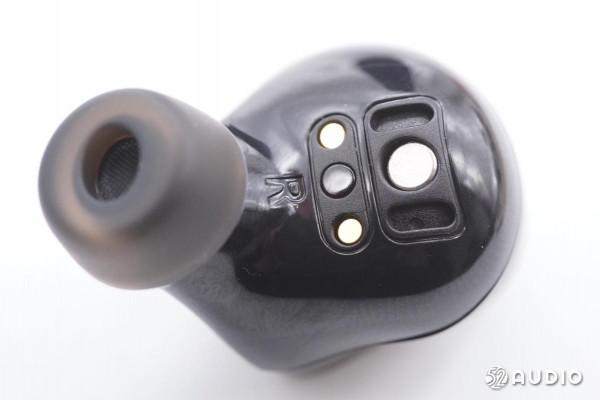

耳機上預裝有一副平頭的矽膠耳塞。

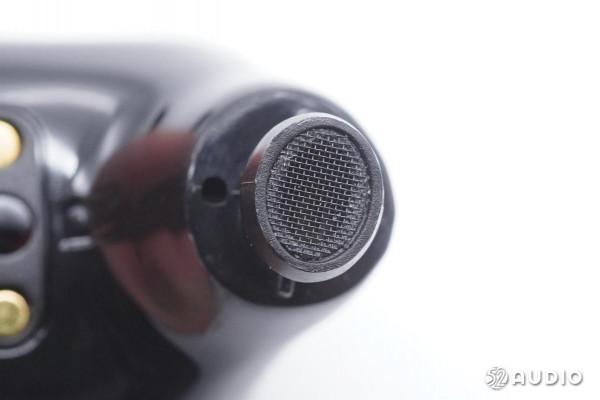

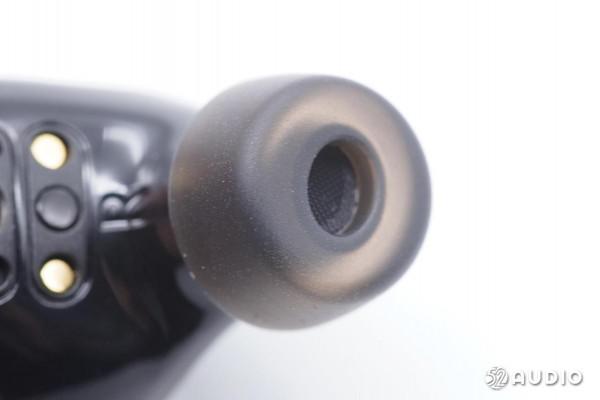

取掉耳塞，橢圓形出音嘴特寫，設定防塵網防止異物進入音腔，內部設定有內向式麥克風，用於拾取耳道內部噪音。
出音管底部設定有調音孔，保障音腔內空氣流通，並提升聲學效能。
我愛音訊網採用ChargerLAB POWER-Z KT002行動式電源測試儀對TOZO NC7真無線降噪耳機進行有線充電測試，充電電壓約為5.05V，充電電流約為0.18A，輸入功率約為0.92W。
我愛音訊網採用ChargerLAB POWER-Z KM001C行動式電源測試儀對TOZO NC7真無線降噪耳機進行無線充電測試，充電功率約1.61W。
二、TOZO NC7真無線降噪耳機拆解
看完了產品的外觀設計，下面進入拆解部分，來看看內部電路及配置資訊。
充電盒拆解
取出卡扣式固定的耳機充電座艙。

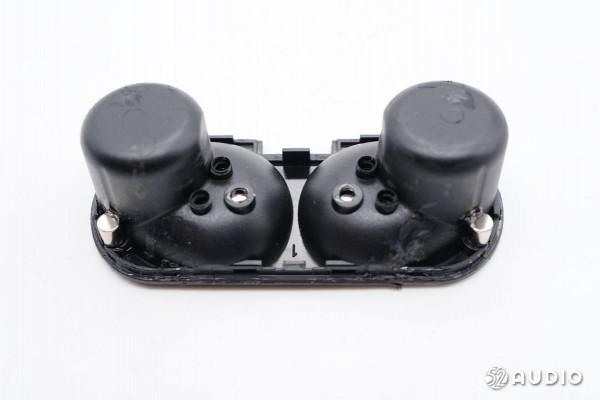

座艙底部結構一覽，設定有四顆圓柱形磁鐵，用於吸附耳機和充電盒。

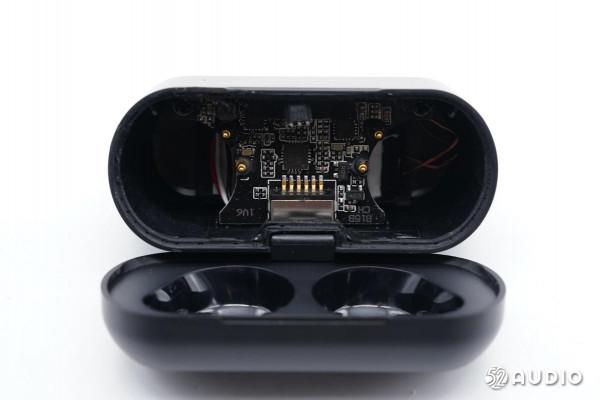

充電盒腔體內部結構一覽，最上層主機板透過螺絲固定。

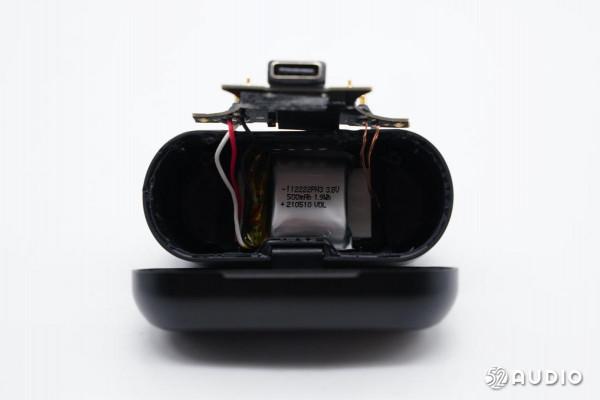

主機板下方是電池單元，電池下方貼有無線充電接收線圈。
取出充電盒內主要元件，腔體內部結構一覽。

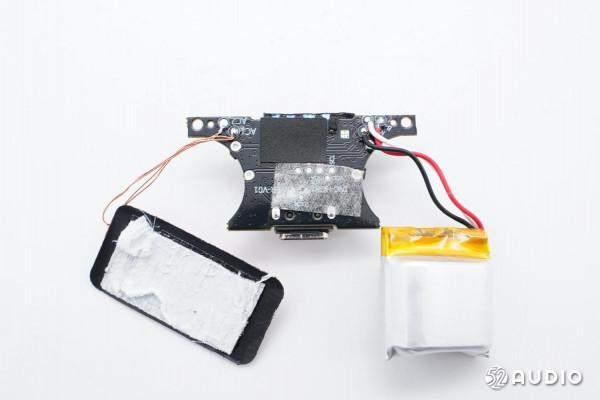

充電盒內電路一側一覽。
充電盒內電路另外一側一覽，可以看到主機板上的專業級防水Type-C母座，足見TOZO這一次對防水是有多麼的重視。
無線充電接收線圈，設定在隔磁遮蔽貼紙上。
遮蔽貼紙背面與電池相接處設定有導熱矽膠墊。
充電盒內部軟包電池型號：112222PN3，額定電壓：3.8V，額定容量：500mAh，1.9Wh。

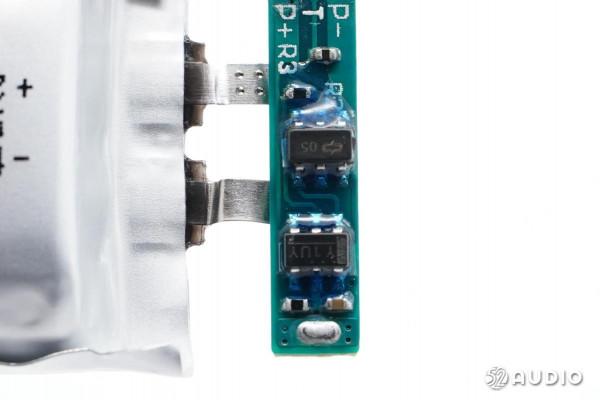

電池配備有電路保護板和鋰電保護IC，塗膠加固。
充電盒主機板正面電路一覽。

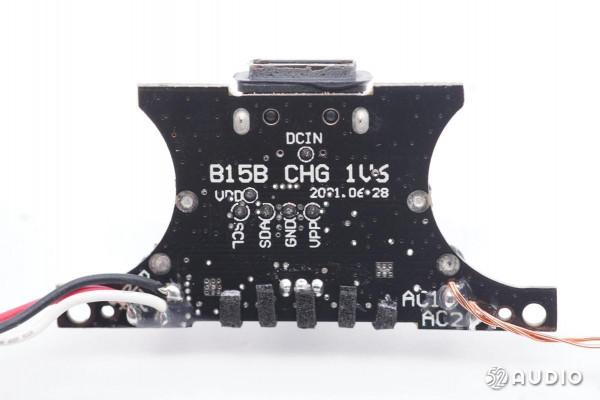

充電盒主機板背面電路一覽。
Type-C充電介面母座特寫，介面處設定有密封膠墊，是專業防水級別的Type-C介面。

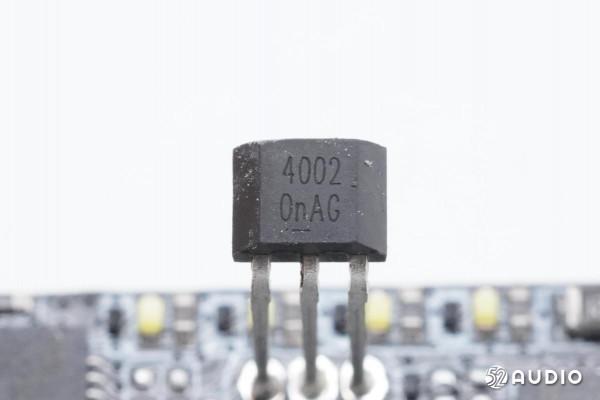

絲印4002 0nAG的霍爾元件，用於感知充電盒盒蓋開啟、關閉時的磁場變化，進而通知充電盒MCU控制耳機與已連線裝置配對或斷開連線。
配合升壓晶片為耳機充電的功率電感。

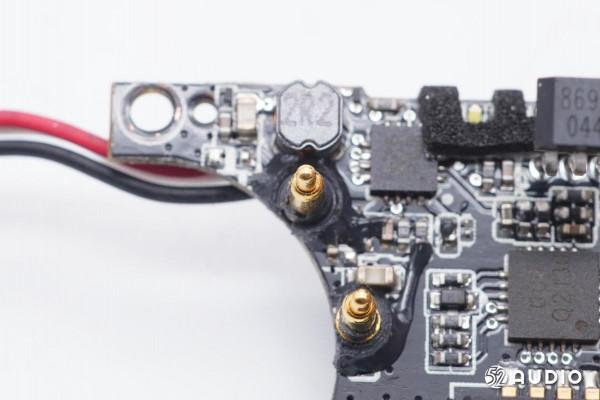

主機板上為耳機充電的pogo pin聯結器。

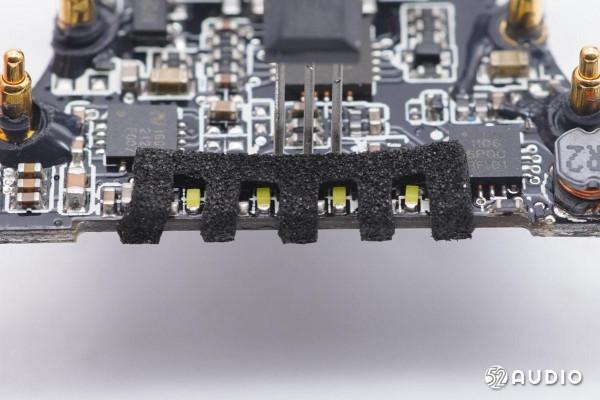

四顆指示燈特寫，透過黑色泡棉包裹，防止漏光。
絲印001的微控制器。

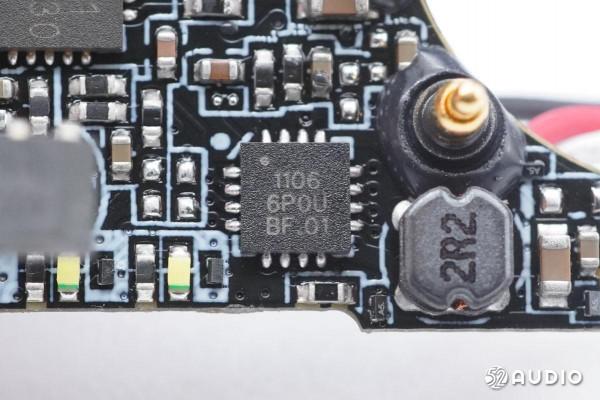

LY來遠電子ICP1106電源管理晶片，集成了開關充電，Boost同步升壓，電源路徑管理，雙耳獨立插拔檢測，雙向通訊，OVP，OCP 保護等功能，具有效能強大，整合度高，外圍電路簡單等特點。
ICP1106的充電電壓，充電電流，輸出電壓能透過I2C靈活配置，能方便的實現TWS 快充，效率充電；同時支援電力線載波雙向通訊，UART 雙向通訊這兩種通訊模式，能可靠的滿足充電倉和耳機的資訊互動需求，實現耳機和充電倉的智慧控制。
ICP1106還支援運輸模式，待機功耗最低可以做到1uA，支援0V，2.4V，電池電壓等多種電壓輸出待機模式。
我愛音訊網在此前的拆解中瞭解到，貝爾金SOUNDFORM Freedom真無線耳機、omthing AirFree2 真無線降噪耳機也採用了這款電源管理晶片產品。
LY來遠電子ICP1106詳細資料圖。
NuVolta伏達NU1680小尺寸、高度整合的無線電源接收器，集成了一個同步整流器，無需自舉電容，具有高效率和低成本的特點。可提供3.5V到9V的寬範圍穩壓，適用於不同的應用場合。並可以調節輸出電壓跟蹤電池電壓，降低充電系統的功耗。
伏達NU1680可以透過ASK與發射系統進行通訊，通訊符合WPC V1.2.4；FOD引數可透過I2C介面或外部電阻進行配置；NU1680還支援I2C介面進行通訊；提供外部中斷、電池電壓ADC值、輸出電流等；NU1680還支援標準保護功能，如過流保護、短路保護、過壓保護和熱關機。

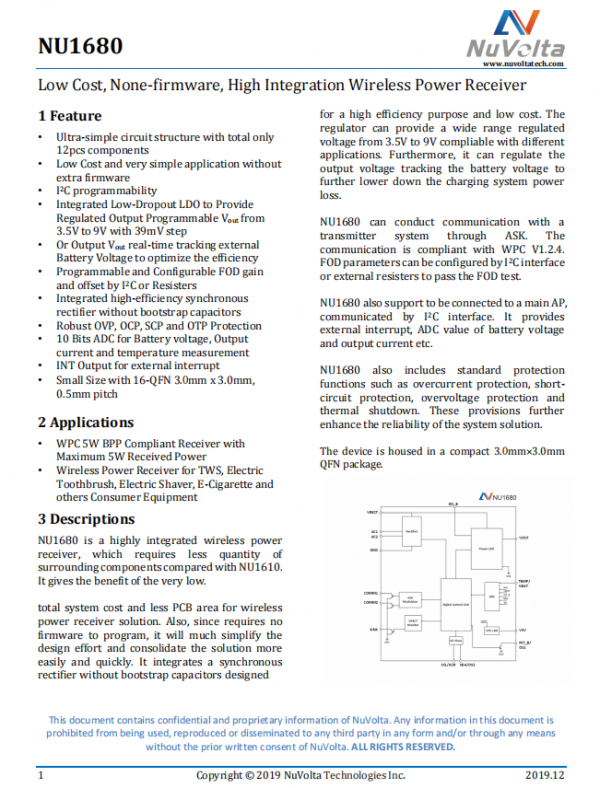

NuVolta伏達NU1680詳細資料。
耳機拆解
進入耳機拆解部分，沿合模線撬開耳機腔體。

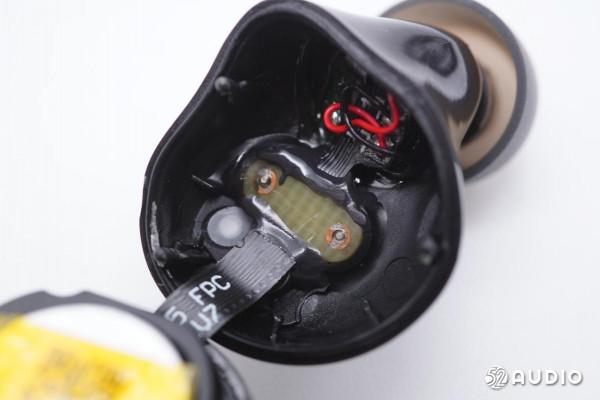

前腔內部結構一覽，揚聲器和電源輸入小板均透過大量膠水固定，起到了很好的密封和防水作用。
後腔內部結構一覽，設定有塑膠支架固定內部元件。

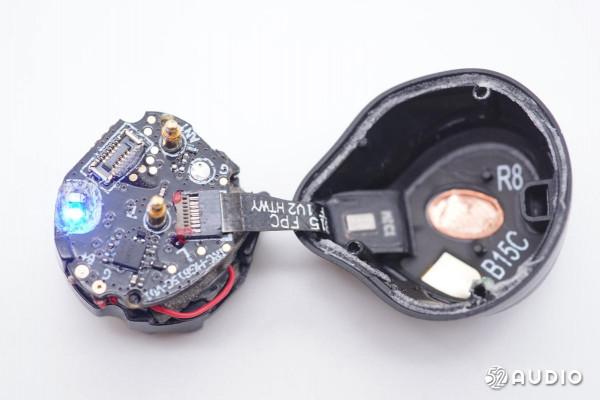

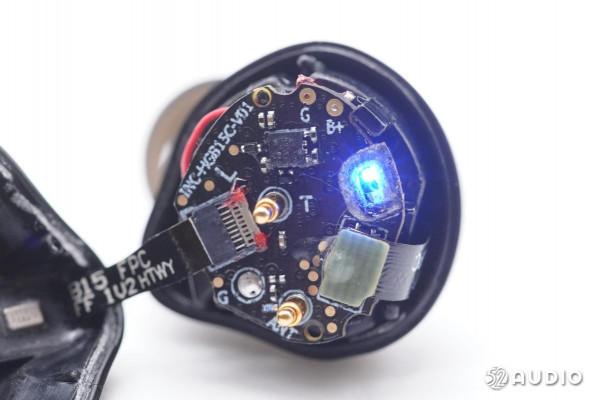

取出後腔內主要元件，主機板上連線有麥克風、天線和觸控檢測貼片的排線。

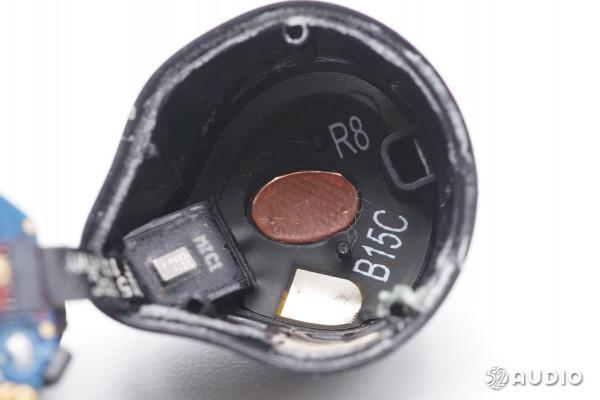

後腔內部結構一覽，底部貼有藍芽天線和觸控檢測貼片，側邊設定有麥克風。
鐳雕MD03 H118的MEMS麥克風，用於語音通話拾音。
耳機內部電池和主機板單元拆解一覽。
耳機內部採用了軟包扣式電池，配備有電路保護板，外層透過馬拉膠帶包裹絕緣。
電池背面特寫，絲印有二維碼，電池資訊可追溯。

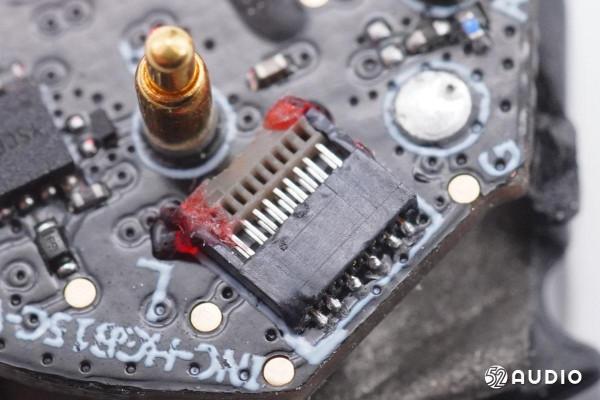

用於連線前腔內部元件排線的BTB聯結器。
耳機內部軟包扣式電池型號1350PN2，電壓3.7V，容量0.266Wh。
耳機主機板一側電路一覽。
耳機主機板另外一側電路一覽。

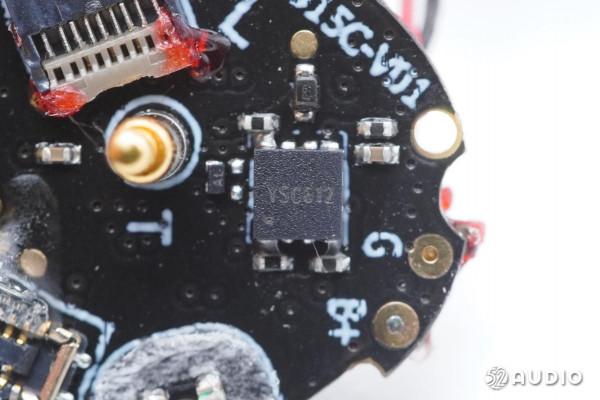

觸控晶片特寫，絲印YSC612。

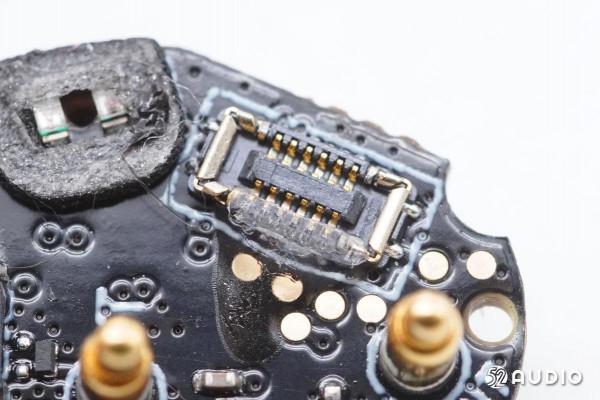

用於連線前腔內部元件排線的BTB聯結器。
連線藍芽天線的pogo pin聯結器。
用於連線前饋麥克風的ZIF聯結器。
AIROHA達發（絡達）AB1562A藍芽音訊SoC，其具有超低功耗，穩定藍芽連線及Hybrid主動降噪功能，集全部功能為一身，晶片內建Hybrid ANC主動降噪，並且提供了新一代三麥克風降噪技術，搭配Airoha降噪演算法，能明顯的降低風噪，提高通話質量。
達發（絡達）AB1562A內建Tensilica HiFi mini DSP，2MB/4MB快閃記憶體，整合鋰電池充電控制器及電源管理電路。在藍芽規格方面，支援藍芽5.2雙模，並且支援藍芽低功耗模式，支援A2DP，HFP，AVRCP，SPP等功能。
據我愛音訊網拆解了解到，市面上包括索尼、華米科技、萬魔、realme、FIIL、漫步者、繽特力、逸鷗等品牌的真無線耳機均大量採用了達發（絡達）方案。
為藍芽晶片提供時鐘的晶振。
鐳雕3A2 H18的MEMS前饋降噪麥克風特寫，用於降噪功能拾取外部環境噪音。
取出前腔內部元件，殼體內部結構一覽。
前腔內部元件電路一覽。
動圈單元正面特寫。

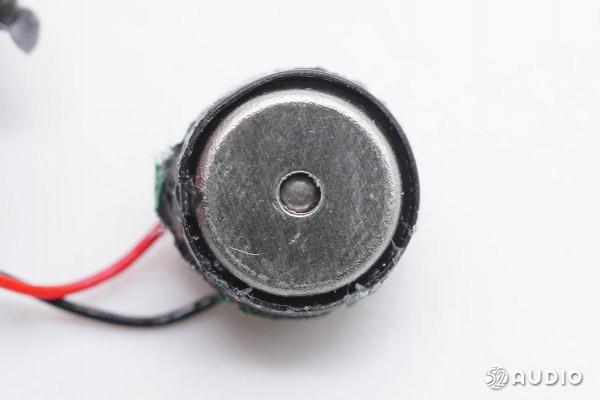

動圈單元背面特寫，中間設定有調音孔，透過防塵網防護。
揚聲器與一元硬幣大小對比。

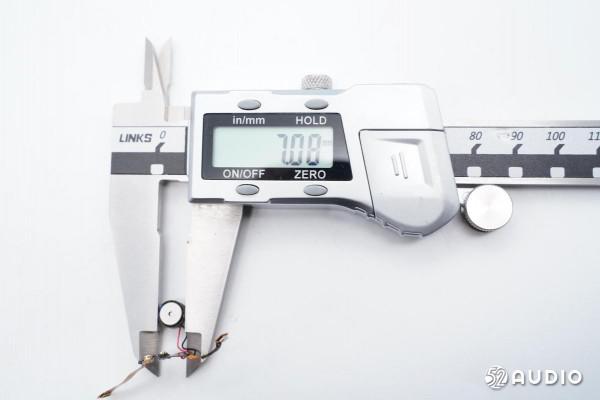

經我愛音訊網實測，揚聲器尺寸約為7mm。

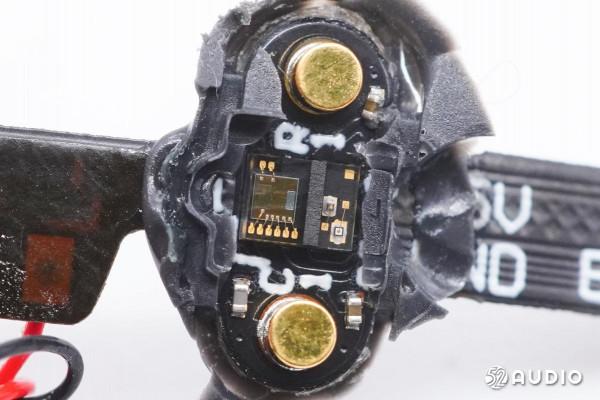

電源輸入小板特寫，兩顆金屬銅柱中間設定有光學感測器，用於入耳檢測功能，實現摘取自動暫停，佩戴自動恢復播放功能。

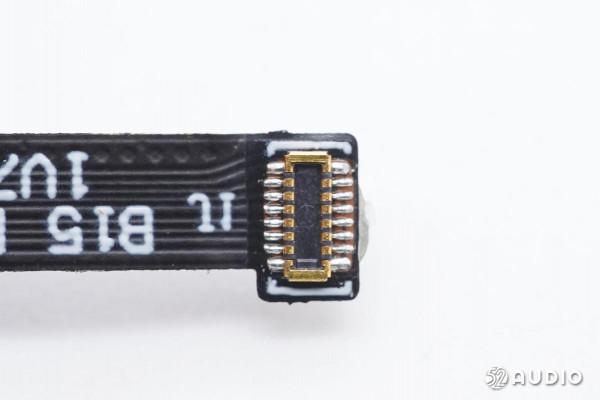

前腔內部元件均連線到一條FPC排線上，排線末端透過BTB聯結器與主機板連線。
鐳雕MC38 H121的MEMS後饋降噪麥克風特寫，用於拾取耳道內部噪音。

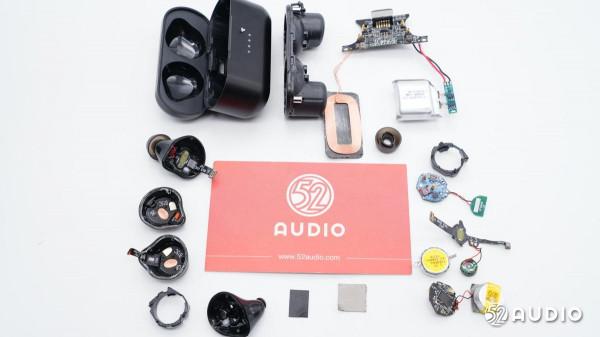

TOZO NC7真無線降噪耳機拆解全家福。
三、我愛音訊網總結
TOZO NC7真無線降噪耳機在外觀上延續了TOZO家族式的設計風格，整體設計更具層次感，具有很高的辨識度。採用了橫向的方形設計，啞光質感，體積小巧輕便；耳機為豆狀的入耳式設計，點陣麥克風開孔極具獨特性，圓頭和平頭兩種形態的6種矽膠耳塞，有效提升了個性化的佩戴使用需求。
內部電路方面，充電盒內建紫建電子500mAh電池，配備有電路保護板和保護IC，支援有線和無線兩種方式輸入電源。有線採用了來遠電子ICP1106電源管理晶片，集成了開關充電，Boost同步升壓，電源路徑管理，雙耳獨立插拔檢測，雙向通訊，OVP，OCP 保護等功能；無線採用伏達NU1680無線電源接收器，具有高效率和低成本的特點。
耳機部分，採用了7mm動圈單元，0.266Wh軟包扣式電池，以及光學入耳檢測感測器和3顆MEMS麥克風單元。主控晶片為絡達AB1562A藍芽音訊SoC，擁有超低功耗，穩定藍芽連線及Hybrid主動降噪功能，支援三麥克風降噪技術，搭配Airoha降噪演算法，提高通話質量。
據我愛音訊網瞭解到，自2015年TOZO成立以來，亞馬遜上耳機排行榜也能經常看到TOZO的產品，屬於美國暢銷音訊品牌，旗下產品包括真無線耳機、智慧手錶、移動電源、充電器、手機保護殼等，在海外市場有著非常不錯的銷量。
這一次TOZO NC7憑藉整體的體積小續航時間久在2022年美國CES展會中表現優異，充電盒電池容量為500mAh、耳機電池容量為70mAh，贏得了消費者們的青睞。
