時間飛逝，2021年匆匆忙忙的離開，2022已經開啟。在這首尾交接的時刻，我愛音訊網根據超過700款音訊產品拆解報告，陸續為大家分享這些產品應用案例的彙總報告。此次，將要為大家分享的是三體微電子電感產品，以及在個人音訊市場的應用。
電感是一組線圈，當透過交流電流時，在導線的內部及其周圍產生交變磁通，擁有儲存和釋放能量的功能。在TWS耳機中，電感在充電盒和耳機內部電路上均有著廣泛的應用。
在充電盒內，電感主要作為快充晶片和升壓電源晶片外圍的儲能器件；耳機內部，由於眾多功能在未使用時處於待機狀態，為了降低電量消耗，需要用到開關型DC/DC電源晶片進行電源轉換，外圍則需要搭配功率電感器作為儲能器件。因此根據不同的產品定位，每款TWS耳機中至少需要3-9顆甚至更多的功率電感。
三體微電子技術有限公司是設計、製造和銷售高效能的磁性功率元器件的廠商。總部設在東莞市。三體微的產品種類主要有一體成型功率電感，磁膠繞線電感，精密繞線電感，全磁遮蔽精密繞線電感，共模電感，疊層電感，組裝/定製電感，定製化變壓器，以及內置於電源模組內的功率電感等等。
三體微核心成員均服務於半導體行業擁有15年以上工作經驗，研發核心人員來自全球知名電感廠商，擁有先進的原材料配方研發團隊，先進的裝置模具改造團隊，從終端產品的視角定義產品規劃，同時兼顧與主平臺的緊密合作，提前佈局未來市場，產線配備目前頂尖的全自動化生產裝置，團隊有活力，服務意識強，響應快。專注為每一個客戶提供最適合的解決方案。
一、三體微應用於TWS耳機的電感介紹
電感在TWS耳機的應用中，由於產品價格定位，充電盒和耳機的不同電路結構，以及對於體積的限制等因素，兩者在電感的使用上也有所不同。充電盒中使用的電感種類有磁膠NR電感、繞線CD電感、一體成型電感等；耳機中會使用到的電感包括精密繞線電感，大電流疊層電感，磁膠NR電感等。

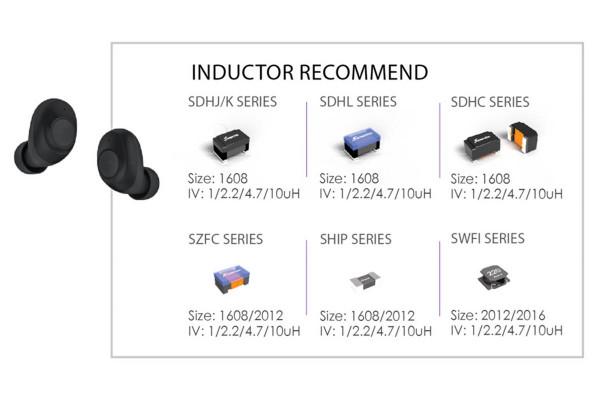

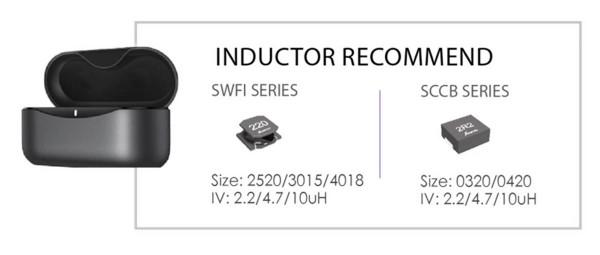

三體微針對TWS充電盒和耳機的特殊需求，推出了SCCB、SWFI、SDHL、SDHJ、SDHK、SDHC、SZFC、SHIP多款系列型號近百款優質電感供品牌和工廠選擇。

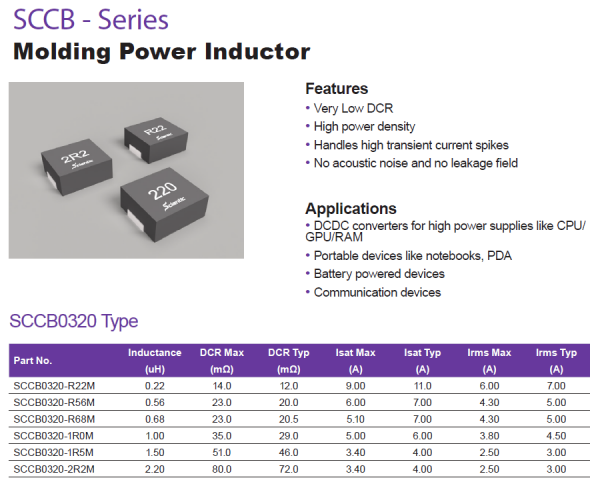

SCCB系列主要應用於TWS充電倉，是全磁遮蔽一體成型電感，由磁性材料高溫燒結而成，因為其遮蔽層由磁粉高溫燒結，對震動由較強抑制作用，可明顯最佳化嘯叫問題。
同時SCCB系列還具備：高飽和電流特性；低直流阻抗即低交流阻抗，提高整體電路效率，延長續航能力；溫升電流出色，降低溫升等特點。
SWFI系列主要應用於TWS充電倉，是磁膠繞線電感，也屬於全瓷遮蔽功率電感，通用性高，針對成本壓力較大的產品定位SWFI系列適配度較高。
SDHL系列是針對耳機內應用，三體微最新推出的全磁遮蔽功率精密繞線電感，同時三體微也是國內首家突破這一工藝難度的電感廠商，主要應用於TWS耳機內，為RF射頻電路、獨立音訊DSP、觸控IC、核心電壓、獨立儲存晶片等供電。
SDHL系列精密繞線電感採用全磁遮蔽結構，對周邊降低輻射與干擾，能夠最佳化TWS耳機底噪、pop音等問題；對銅線進行了包裹，在特殊情況下，出現電感嘯叫的時候，包裹層對銅線震動得到抑制作用，從而最佳化電感嘯叫現象。
SDHL系列精密繞線電感的遮蔽層採用增強磁導率的材質，增強電感的效能，同時收緊磁力線，電感底部可以走線；底部銅線無裸露，在生產貼片過程中可以避免高溫的錫膏濺射，從而批次提升產品的品控。

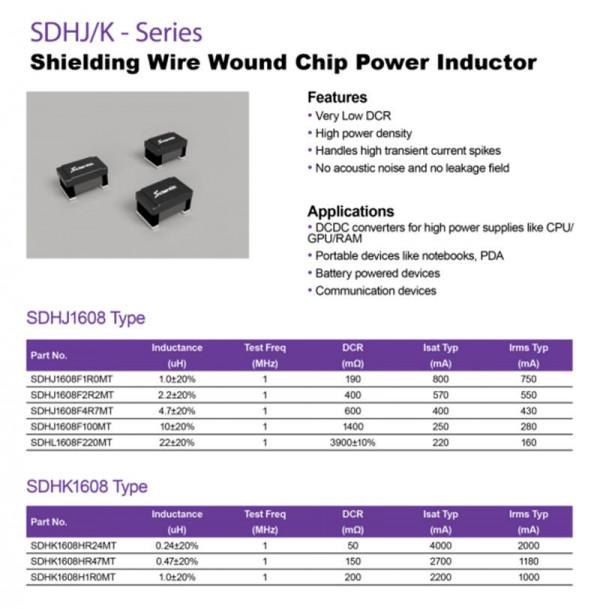

SDHJ/K系列應用於TWS耳機端，該系列是三體微在SDHL的基礎上，將頂部的UV膠升級成了高密度磁粉，使得效能再上一臺階，具有更低的DCR。在兩個系列中，SDHK具有更高的飽和電流特性，針對個別耳機平臺需要大電流的可以選用SDHK系列。
SDHC系列應用於TWS耳機，為半磁磁遮蔽功率電感，同時兼顧遮蔽特性與成本優勢，針對於中低端定位的TWS耳機產品，具有非常高的價效比。該系列已可提供高度為0.7mm以內的超薄功率電感。

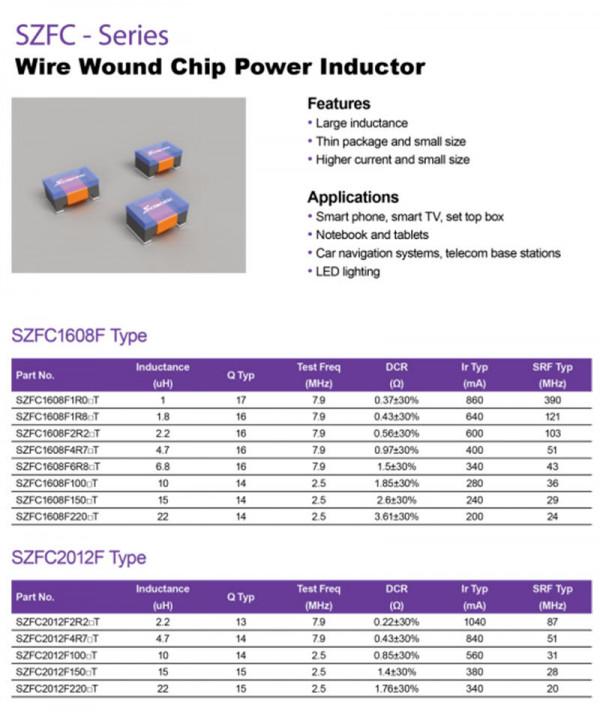

SZFC系列應用於TWS耳機，為磁開路式功率電感，針對於低端定位的TWS耳機產品，具有著一定的成本優勢。
三體微針對TWS耳機領域，可提供完整的功率電感解決方案。
二、三體微全磁遮蔽精密繞線電感應用案例
從我愛音訊網的拆解報告中瞭解到，目前已經有應用三體微SDHL系列全磁遮蔽精密繞線電感的TWS耳機上市開售，我愛音訊網近期拆解到的有一加OnePlus Buds Z2真無線降噪耳機、QCY T17真無線耳機、LOOP-T6智慧耳機、聲闊LIFE A2 NC+真無線降噪耳機、魔聲CLARITY 8.0 ANC真無線降噪耳機等產品。

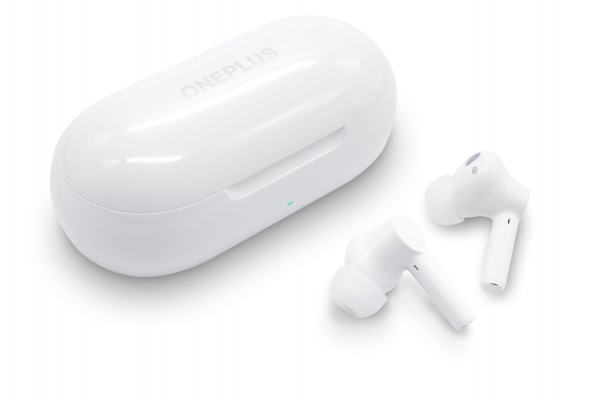

一加OnePlus Buds Z2真無線耳機
OnePlus Buds Z2真無線耳機是一加最新的一款迭代升級產品，外觀延續了前代的設計語言，僅在細節上做了多處的調整。充電盒採用了類似“膠囊”的翻蓋設計，耳機為柄狀入耳式設計，背部觸控區域依舊是經典的CD紋理，麥克風開孔做了調整，用以更好降低風噪的影響。
功能配置上採用了11mm動圈單元，支援杜比全景聲；支援主動降噪功能，擁有強降噪、弱降噪、通透三種模式，最大降噪深度達40dB；內建3顆麥克風協同AI演算法和物理抗風噪設計，提供清晰地語音通話效果；還支援佩戴檢測、耳塞貼合度檢測、查詢耳機等功能，擁有38小時綜合續航時間。

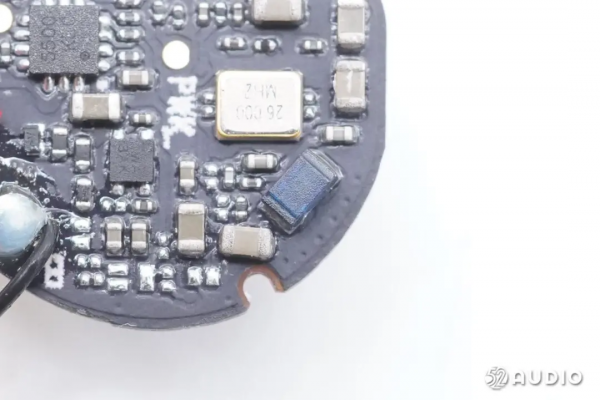

經我愛音訊網拆解了解到，一加Buds Z2耳機採用了恆玄BES2500Z藍芽音訊SOC，片內整合同步降壓轉換器，外接一顆三體微SDHL系列精密電感用於降壓供電。

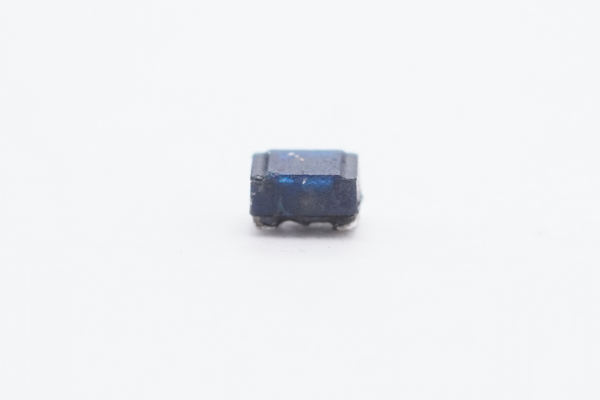

三體微電子SDHL1608F4R7MT全磁遮蔽精密繞線電感，電感值：4.7±20%μH，直流電阻：700±10%mΩ，飽和電流：450mA，溫升電流：400mA。為SDHL1608系列的一款，採用0603（英制尺寸）貼片封裝，具有1μH到22μH標準檔位感量可選，小體積高電流，適用於TWS藍芽耳機，IOT物聯網裝置，智慧手錶，手環，通訊模組，面部識別模組等應用。

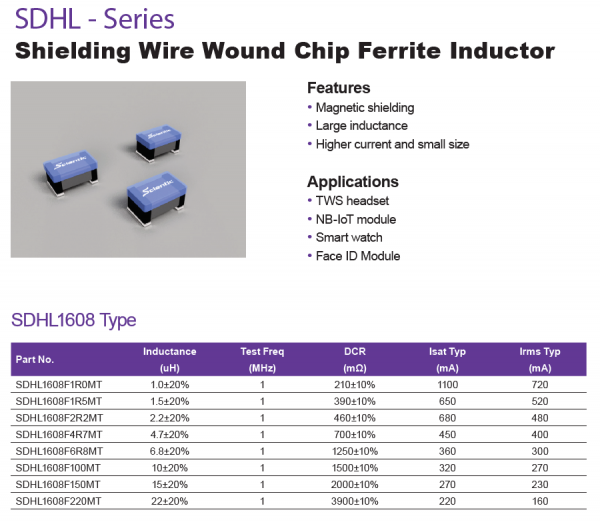

三體微SDHL1608系列全磁遮蔽精密繞線電感詳細資料圖。
QCY T17真無線耳機
QCY T17真無線耳機是其在近期推出的一款為小耳朵設計的豆式產品，擁有著小巧輕盈、高顏值的外觀設計，並提供了舒適穩固的佩戴效果。功能配置上透過新一代藍芽技術，帶來了更佳的傳輸和連線表現；支援低延遲模式，支援ENC通話降噪、擁有單次7.5小時，綜合26小時的續航時間。

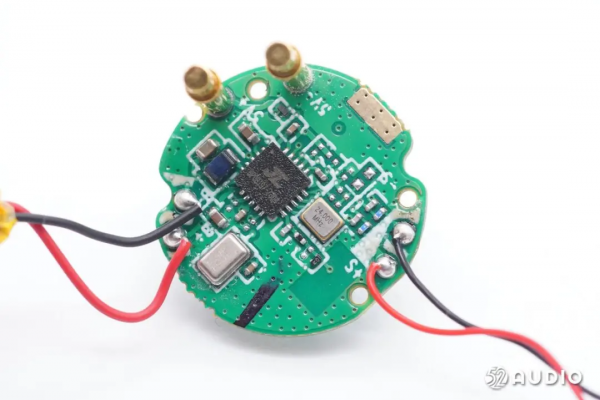

經拆解了解到，QCY T17耳機採用了傑理AD6973D4藍芽音訊SoC，內建32位DSP，支援單/雙麥克風降噪，外圍配備有一顆三體微電子SDHL1608F100MT全磁遮蔽精密繞線電感供電。
三體微電子SDHL1608F100MT全磁遮蔽精密繞線電感，電感值：10±20%μH，直流電阻：1500±10%mΩ，飽和電流：320mA，溫升電流：270mA。
LOOP-T6智慧耳機
LOOP-T6是一款充電寶、真無線耳機二合一的產品，充電盒採用了隱藏式的掛艙結構設計，雙擊觸控區域自動彈出，再次雙擊即回彈隱藏。耳機為半入耳式設計，採用30°人體工學入耳角度，提供舒適的佩戴體驗。
配置方面，耳機支援藍芽V5.0，支援AAC音訊解碼，支援雙耳高畫質通話。內建60mAh電池，提供單次約5小時的續航時間；還支援IPX6級防水，可沖洗清潔，無懼汗水雨水。
經拆解了解到，LOOP-T6耳機採用了傑理AD6973D4藍芽音訊SoC，支援藍芽5.3，內建32位DSP，支援AAC，SBC解碼，支援神經網路噪聲抑制和回聲消除等功能。晶片外圍設定有一顆三體微電子SDHL1608系列全磁遮蔽精密繞線電感，配合藍芽晶片內建的降壓電路為藍芽主控晶片供電。

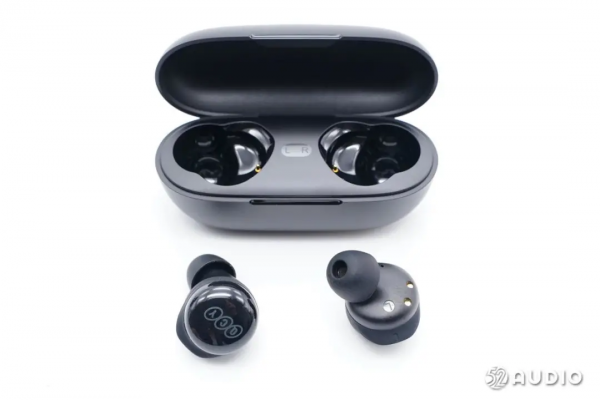

聲闊Soundcore LIFE A2 NC＋真無線降噪耳機
聲闊LIFE A2 NC+真無線降噪耳機是聲闊Life系列得一款產品，外觀質感表現豐富優越，具有著很高辨識度。功能上，搭載11mm複合振膜喇叭，支援混合主動降噪/通透模式，擁有通勤、室內、室外三種模式；耳機內部搭載6個麥克風協同降噪演算法，實現清晰通話；支援快速充電，單次續航11小時，綜合續航55小時。

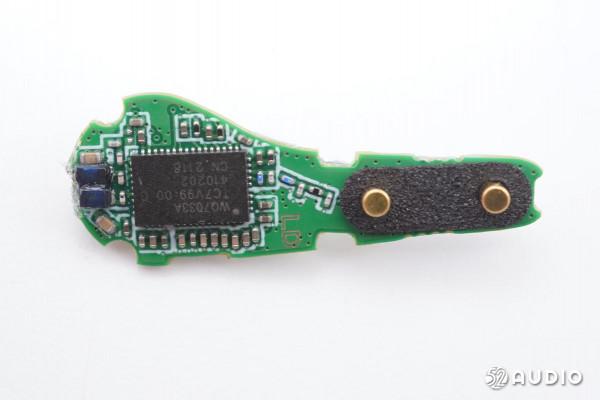

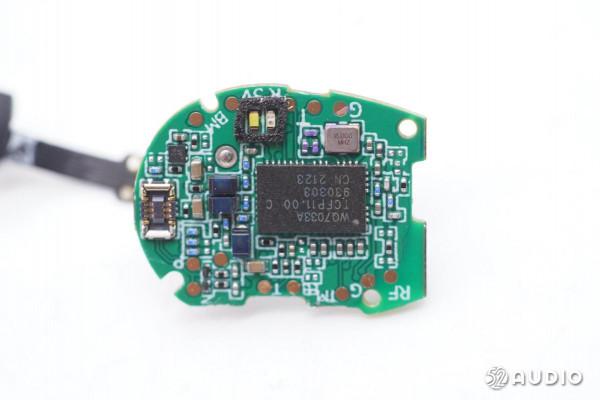

經我愛音訊網拆解了解到，聲闊LIFE A2 NC+採用了WUQI物奇WQ7033A晶片，整合高效能雙RISC-V CPU，HiFi 5 DSP和NPU，超低功耗設計為耳機提供了單次11小時的持久續航。主控晶片外圍配備有三顆三體微全磁遮蔽精密繞線電感作為儲能器件，為耳機的超長續航提供了支援。
三體微電子SDHL1608F4R7MT全磁遮蔽精密繞線電感，電感值：4.7μH±20%，直流電阻：700mΩ±10%，飽和電流：450mA，溫升電流：400mA，用於為藍芽晶片內部電路供電。
MONSTER魔聲CLARITY 8.0 ANC真無線耳機
魔聲CLARITY 8.0 ANC真無線耳機是魔聲旗下一款主打主動降噪的產品，支援自適應混合主動降噪功能和通透模式，支援神經網路AI通話降噪；內建10mm精品鈦膜+PU複合振膜，支援藍芽5.2，擁有純正魔聲音效；支援Qi標準無線充電，支援快速充電，耳機單次續航時間可達10小時，綜合續航時間達到了超長的40小時。
經我愛音訊網拆解了解到，其內部同樣採用了WUQI物奇WQ7033A晶片，支援藍芽5.2雙模、支援FF+FB混合式ANC主動降噪功能和通透模式；支援多Mic混合降噪，AI NN網路智慧通話降噪。主控晶片外圍配備有兩顆三體微全磁遮蔽精密繞線電感，用於藍芽晶片內部不同電壓降壓供電。
經瞭解，魔聲CLARITY 8.0 ANC同樣採用了SDHL1608F4R7MT全磁遮蔽精密繞線電感，電感值：4.7μH±20%，直流電阻：700mΩ±10%，飽和電流：450mA，溫升電流：400mA。
三、我愛音訊網總結
電感作為目前TWS耳機中的一個重要器件，隨著產品功能的不斷豐富，耳機內控制晶片數量的增加，以及使用者對於產品效能要求的不斷提升，無論是對電感的效能還是使用數量上也均提出了更高的需求。並且由於TWS耳機體積的限制，功能的增加使耳機內部布板空間被持續壓縮，電感的尺寸和對周圍電路的干擾性也尤為重要。
三體微電子針對於TWS耳機市場，推出了不同應用、不同型別、不同規格的電感產品，以滿足品牌客戶根據自身產品的需求進行選擇。並在國內市場率先掌握了全磁遮蔽功率精密繞線電感的製造工藝，解決了目前電感應用的痛點，並提升了產品效率，降低了工程師的主機板設計難度。
從拆解彙總中可以瞭解到，三體微全磁遮蔽功率精密繞線電感目前已被一加、QCY、聲闊、魔聲等品牌旗下的TWS耳機產品採用，也期待未來能夠看到更多的產品採用三體微優質電感。
