無需動手能力:超簡易方式改造有線音箱,升級藍芽功能

前言

自己現在使用的音箱是今年3月買的麥博M200十週年紀念版2.1音箱,就自己使用體驗而言,這個機箱在200元以下的價位已經是很好的選擇了。

由於自己非音樂發燒友,對這個機箱的音質基本是滿意的,日常用PC聽個歌啥的也基本能滿足需求,怎麼著也比手機的音質好多了。

唯一有些遺憾的是,在購買音箱時考慮不周,沒選擇同型號的帶藍芽功能的版本。

現在這個音箱不支援藍芽連線功能,偶爾自己在書房獨自靜坐吸菸喝茶看小說時,想用手機連線音箱聽聽音樂就成了奢望。

重新買個藍芽音箱顯然有些浪費了,為了減少預算,只能嘗試對音箱進行二次改造,給它加上藍芽功能。

有線音箱加裝藍芽功能的原理很簡單,無非是給機箱新增一塊藍芽接收器,使之能接收藍芽訊號而已。

具體操作時有兩種方法,一種是拆開箱體,將藍芽接收器安裝到箱體內部,以達成功能和外觀的完美統一。

第二種方法是,將藍芽接收器直接在音箱外進行線材連線。優點是操作極為簡單,幾乎不需要任何動手能力。缺點是音響、電源線材會外露,顏值上遜色一籌。

對於我這種手殘的人來說,拆開音箱後進行改造的方式太難了,因此還是老老實實選擇第二種方式,透過外掛藍芽接收器實現有線變藍芽的功能。

以下向大家介紹詳細的改造過程。

準備工具

1.螺絲刀一把

這裡再次推薦個人最愛最常用的工具,南旗S2螺絲刀套裝,刀頭眾多,非常方便好用。

2.藍芽接收器模組一個

某寶可以找到的比較便宜的藍芽接收器有兩種:

一種價格相對便宜,沒有3.5mm音訊輸入介面,只有一個3.5mm音訊輸出端子,只能透過接受藍芽訊號,然後輸出音訊。

使用這種藍芽接收模組以後,無法輸入有線音訊訊號,音箱會變成純粹的藍芽音箱。

雖然功能有些單一,但是這種藍芽模組的優勢是價格低廉,只需要十幾元就可以買到。

另一種藍芽接收模組同時存在3.5mm音訊輸入埠和3.5mm音訊輸出埠,可以實現藍芽未連線時, AUX端子和OUT端子直接相連;藍芽連線上時,藍芽音訊訊號從OUT端子輸出,AUX端子和OUT端子斷開連線。

無需動手能力:超簡易方式改造有線音箱,升級藍芽功能

這種藍芽接收模組的價格稍微貴了一點,大約在30元以上。由於自己不想完全放棄有線傳輸功能,所以選擇了這種。

無需動手能力:超簡易方式改造有線音箱,升級藍芽功能

這塊藍芽接收板的屬性如下:

輸入電壓:DC5V-12V

藍芽版本:4.2

藍芽名稱:LQSC_BT

工作溫度:-40℃到85℃

外圍尺寸:55*32*9(長*寬*高)(mm),可組合使用

全貼片工藝

寬範圍工作電壓

電源接反保護

雙AUX輸入端子(3.5mm和2.54mm 3P)

雙音訊輸出端子(3.5mm和2.54mm 3P)

可外接天線(適用於安裝在金屬盒子裡面)

LED指示燈說明

快閃:等待連線

慢閃:音訊播放中

常亮:已連線

無需動手能力:超簡易方式改造有線音箱,升級藍芽功能

對音質要求更高的大佬,可以選擇CSR8630之類的板子,支援apt-x無損音樂播放功能。但是IOS至今不支援apt-x,所以本次我就沒選擇這種。

3.3.5mm公對公音訊線一條

用以在音箱和藍芽音訊板之間進行連線用,要求不高的話京東買個便宜的就行。我買的這個是綠聯的0.5m線,實測正常使用。

4.microUSB資料線一條,閒置手機充電器一個

這塊藍芽接收板子直接用電腦主機板的USB介面供電,會有底噪的現象,個人懷疑是AUX輸入介面與主機板USB供電產生了共地干擾導致的底噪——由於非專業人士,具體原因就不懂了。根據網友的建議,給藍牙板使用5V1A的手機充電器獨立供電,完美解決該問題。

無需動手能力:超簡易方式改造有線音箱,升級藍芽功能

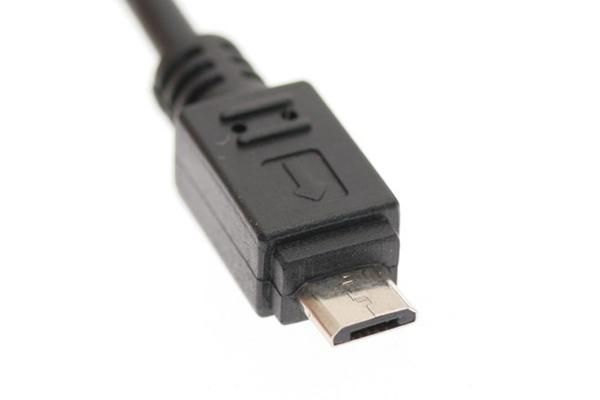

microUSB就是這種比較老式的接頭,在幾年前的手機上很常見。

5.熱熔膠槍

如果想更好地使用藍芽接收板,最好還是將其固定在音箱外殼或其他地方,防止丟失或者因線材拉扯造成損壞。這裡我用的是不到10元錢買的小熱熔膠槍,價格便宜,非常好用。

藍芽接收器開箱

為了防止損傷裸露的電路板上的元器件,本次同時採購了一個亞克力的外殼。包裝內容很簡單,一袋亞克力片,一袋銅柱螺絲,一張宣傳卡,以及藍芽接收板、資料線、說明書。

無需動手能力:超簡易方式改造有線音箱,升級藍芽功能

藍芽接收板本體,看起來挺精緻的。

說明書挺簡單,不過需要的資訊基本都有了。

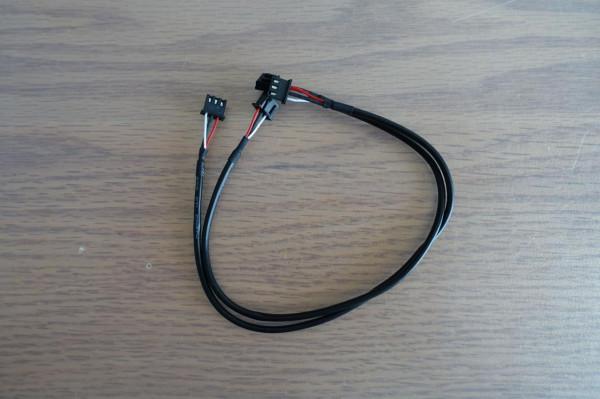

還有矩形接頭的音訊線,本次暫時用不到。

無需動手能力:超簡易方式改造有線音箱,升級藍芽功能

亞克力片的結構也很簡單,就這幾塊,在底座和頂蓋上都預留好了固定側板用的槽位。

操作過程

1.我們先組裝亞克力外殼

首先用螺絲將較短的銅柱固定在底座片上。

無需動手能力:超簡易方式改造有線音箱,升級藍芽功能

將電路板放到短銅柱上。

再將長點的銅柱固定到電路板上。

無需動手能力:超簡易方式改造有線音箱,升級藍芽功能

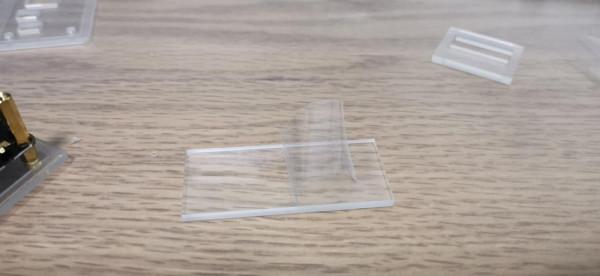

注意,亞克力片的兩面都貼有塑膠膜,安裝前最好撕下來,方便側板插入底座和頂蓋的槽位裡。

無需動手能力:超簡易方式改造有線音箱,升級藍芽功能

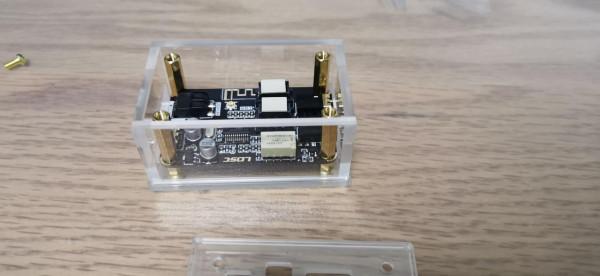

將側板插入底座上的槽位裡。

無需動手能力:超簡易方式改造有線音箱,升級藍芽功能

最後蓋上頂蓋,並用螺絲擰入長銅柱進行固定。

2.連線好輸入、輸出音訊線,以及microUSB電源線

根據電路板的說明圖示,將音箱自帶的較長的3.5mm公對公音訊線,一頭連線到電腦音效卡輸出端,另一頭連線到藍牙板AUX輸入端。

將自己單獨購買的0.5米長的3.5mm公對公音訊線,一頭連線到藍牙板3.5mm輸出端,一頭連線到音箱的線控上。

最後給藍牙板的microUSB介面插上充電線,連線好手機充電器進行供電。

3.將亞克力外殼用熱熔膠槍粘到機箱外殼上,進行固定。

由於底座會有外露的螺帽,所以塗熱熔膠要多一點、厚一點。這裡我選擇將亞克力盒子粘在了音箱後方,這樣平時不易發現,對顏值的影響小一點。

效果測試

1.首先使用電腦端的網易雲音樂播放歌曲,此時播放方式為透過音訊線進行有線連線,可以正常播放音樂。

2.然後使用華為P30播放一段音樂,同時開啟藍芽功能,可以發現如圖所示的藍芽裝置:

連線該裝置後,可以發現音箱中播放的音樂秒換成了手機端的歌曲。

關閉手機的藍芽功能開關,音箱秒切換到電腦端播放音樂,中間幾乎無停頓。

4.用iphone6s測試,結果一樣,同樣可以順利實現藍芽播放功能。

5.關於音質,由於自己是木耳,且本身使用的音箱音質普通,使用藍芽方式播放音樂時,與音箱原有的有線連線的方式相比,基本聽不出差別來。

6.普通使用者使用的桌面2.1音箱大多與麥博M200十週年類似,屬於有源音箱。這種音箱有內建的功放電路,所以使用藍芽接收板配合此類有源音箱使用時,無需單獨購買功放電路板。

有源音箱是指在音箱內部裝有自配功放的一類音箱。這些功放是專門用於推動音箱內的喇叭,由於進行了專門的匹配設計,所以這些功放都能較好地用於推動音箱內的喇叭,從而讓使用者不需再去考慮功放的功率有多大以及阻抗是否匹配等問題。另外,由於在音箱內還裝有在放大器的前邊便進行分頻的電子分頻器以及每臺功放僅僅負責放大一段頻率的聲頻訊號,所以放大器的效率往往可以做得高些,失真也相對可以小些。

同時,我用這塊電路板推了下AKG450耳機,實測可以推動,沒啥問題。

如果大家想要使用無源音箱和大功率的耳機等,可以單獨配一塊十幾塊錢的功放電路板,店內也有賣的。不過根據商品頁面的網友建議,如果同時使用藍芽接收板和功放板,最好使用兩個不同的充電器供電,避免出現共地干擾產生底噪。

總結

使用藍芽音訊接收器模組可以極其輕易地將有線音箱改為藍芽音箱,基本不需要任何動手能力,只需將線材連線好即可,即插即用超級簡單。

本次使用的這塊板子輸出模擬音訊訊號,適用於大部分使用者的普通音質音箱,同時建議使用5V手機充電器或者充電寶供電, 使用主機板USB介面供電易產生底噪。

對音質要求較高且動手能力較強的大佬,可以搜尋CSR8630之類的板子。

普通桌面2.1音箱大多為有源音箱,所以無需另外購買功放板。

最後,感謝大家的閱讀,希望大家都能用上心儀的外設,開心嗨皮~
