電腦DIY——淺析PCIe通道配置

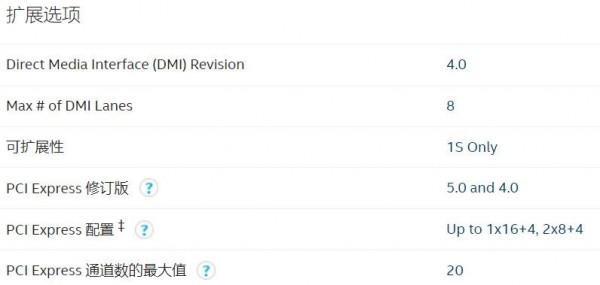

以Intel 12代酷睿i5-12600K為例，在官網查詢其產品規格截圖如下：

發現其最大支援20條PCIe通道（以下簡稱通道），具有兩種配置方案：分別是1×16+4和2×8+4，即16條通道分配給高速外設與CPU直連，剩下4條通道留給PCH（晶片組），PCH將有限的通道擴充套件為多條供相對低速外設使用。

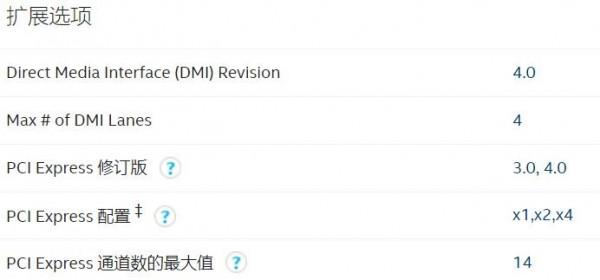

再以Intel B660晶片組為例，繼續在官網查詢其產品規格截圖如下：

發現其最大支援14條通道，換句話說，如果B660搭配i5-12600K，則PCH會將CPU留給他的4條通道擴充套件為14條。B660的通道配置方案有×1、×2、×4，我們可以自行列舉幾種介面組合方式，如下圖：

最後以微星B660M迫擊炮為例進行例項分析：

先列出與PCH相連的介面如下表：

B660晶片組最大可支援14條通道，但從上表可以看出微星這款主機板實際只使用了其中9條。

再列出與CPU直連的介面如下表：

表面上看與CPU直連的通道數達到了20條，實際上如果在這兩個介面分別安裝i5-12600K和SSD，此時×16介面會動態降為×8介面工作（本篇開頭已說明i5-12600K有兩種通道配置方案），兩個介面共有12條通道與CPU直連，並沒有突破i5-12600最大支援16條通道的限制。

至此，對電腦的PCIe通道配置的淺析已經結束，但引來一個題外話：當你將SSD安裝在第一個M.2介面時，顯示卡其實在“降維”使用，而如果安裝在第二個M.2介面，SSD又不得不和其他外設爭用寶貴的通道資源，所以你會將SSD安裝在哪個介面上呢？
