在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

專題包含文章,請關注“DMG寶藏大萌哥”頭條號,閱讀文章,指導您的類似嘗試。

1.MINI-ITX機箱怎麼搞出意思?其實追求一件事的極致挺有意思(2021年9月7日)

2.在4L極小機箱中組建功能強大的MINI-ITX系統:CPU的選擇(2021年9月8日)

3.在4L極小機箱中組建功能強大的MINI-ITX系統:主機板即是取捨(2021年9月9日)

4.在4L極小機箱中組建功能強大的MINI-ITX系統:華擎i主機板詳細分析(2021年9月15日)

5.在4L極小機箱中組建功能強大的MINI-ITX系統:實操組裝(2021年9月19日)



此次裝機需要新購的東西基本都來自京東,小配件來自淘寶,剩下的都是閒魚二手!這次裝機有點波折,原因也是我第一次折騰這個小機箱的緣故吧,有些細節確實是考慮不到,好幾個東西都經歷了退換!

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

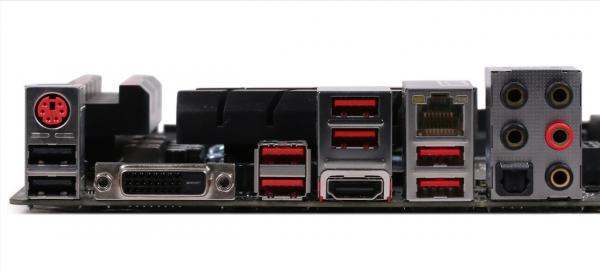

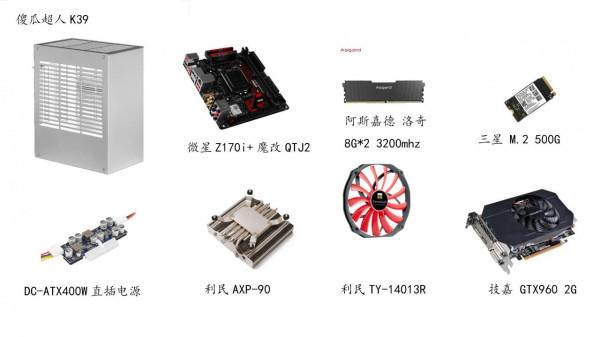

1.微星Z190i GAMING主機板310元:買這個主要是看中埠豐富,m2、wifi、藍芽齊全,再就是還帶點質保時間,比較崴咕的M.2長度,我開始沒想到還買成了2280的,一來一回耽誤四五天,2280的已經確認收貨了還不能退,讓我改成2.5寸的當下載盤了。

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

2.魔改CPU QTJ2 630元,閒魚液金家,其實開始不知道賣家是液金家,吸引我的主要是有我這個微星Z170i主機板的魔改bios,且賣家比較熱心和專業,在他指導下很快刷好了魔改主機板。液金這東西技術上弄好了肯定有用,能比矽脂的低幾度,但是問題是我這個QTJ2也不超頻,其實液金不液金的意義不大。

3.傻瓜超人K39機箱+FLEX 1U全模組電源109元還是鍍銀線。很不耐煩一哥們,不知道是就這樣還是我影響他睡午覺了,問兩句就很暴躁。這種我選擇慣著他,因為這種暴躁型的選手,給的價格一般都不錯,你想省錢就得給人家臉啊。

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

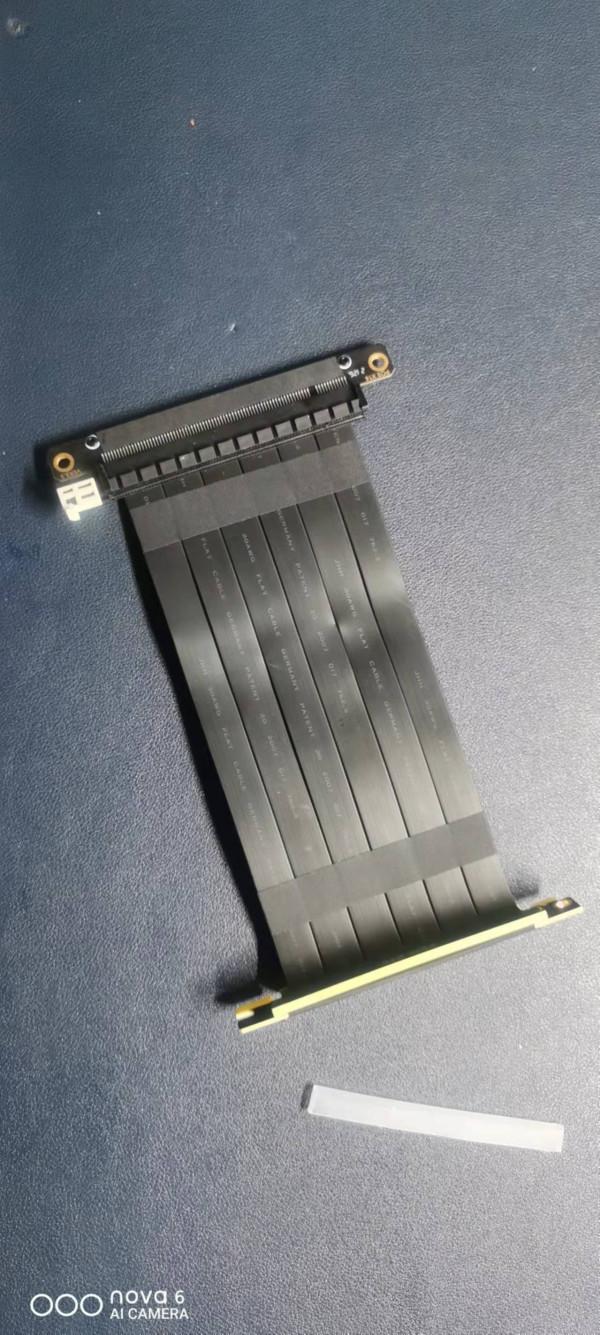

機箱是K39鋁機身的老版本,尺寸比新版也略小一點點,賣家沒有顯示卡延長線,閒魚另購一根65元,傻瓜超人的要99。

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

用了兩天,暴力風扇的噪音無法忍受,換了400W、DC-ATX直插電源+換鍍銀線+兩個12v 200w的電源介面卡。此次裝機最成功的一次嘗試!

這個我之後會專門寫一篇電源改造的文章。



4.阿斯嘉德3200 8G記憶體兩條340來自京東、閒魚購三星筆記本拆機500G固態M.2一個310元。國產記憶體一點不差,雙通道順利開啟!二手儲存這個事你圖便宜就承擔後果,真壞了就別逼逼。

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

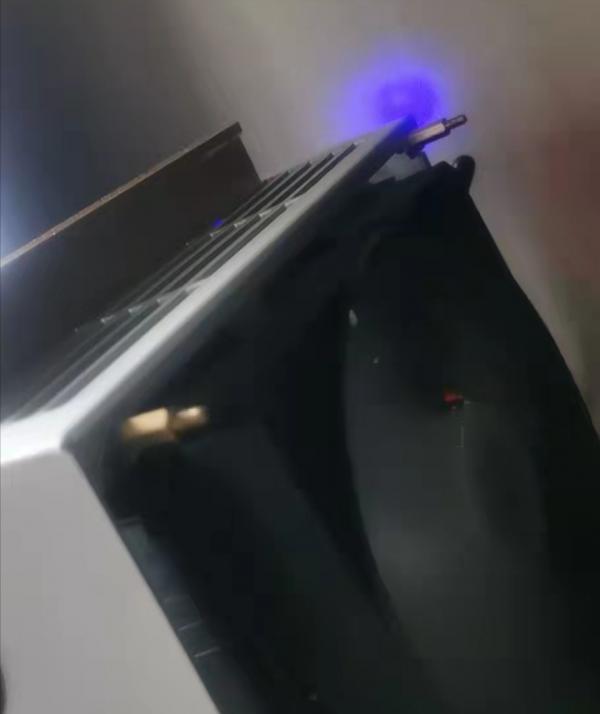

5.散熱用的利民下壓AXP90,閒魚70元,發散熱不配卡子,垃圾賣家死不承認,我閒的沒事訛你倆這玩意有啥用呢?所以我怒尋轉換支架,直接把風扇從9cm換成了14cm的,且這個支架不是對稱設計,把風扇位置挪的更靠機箱中心,雖是無奈之舉,不過效果不錯,視覺效果和散熱增強都很明顯。

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

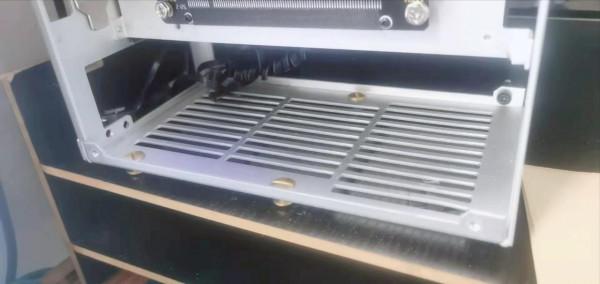

風扇開始沒買利民或者貓扇,原因很簡單,因為嫌貴!最後天貓44元“PHANTEKS追風者SK神光14CM”,這個風扇RGB燈、風量都有了,非常靜音!但是我沒買燈光控制器,原因還是嫌貴,要99,準備弄個10來塊錢兒的拼多多版糊弄糊弄就行了,個人對光汙染沒有太大喜好。(aRGB是200系主機板才有的東西,所以無論是hbzx這些晶片組只要編號不到200,一般都沒有ARGB)這風扇是25mm厚的,已經超出機箱了,所以我買了幾個銅柱把機箱側板給墊出來1cm。

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

後來閒魚30塊錢撿漏了一個利民TY14013R,除了紅扇葉難看點之外,用是沒毛病,然後成功的把側板不墊高的蓋上了。14cm大小15mm厚以下堪用的風扇很少,利民一個,採融一個,都是百十塊錢。

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

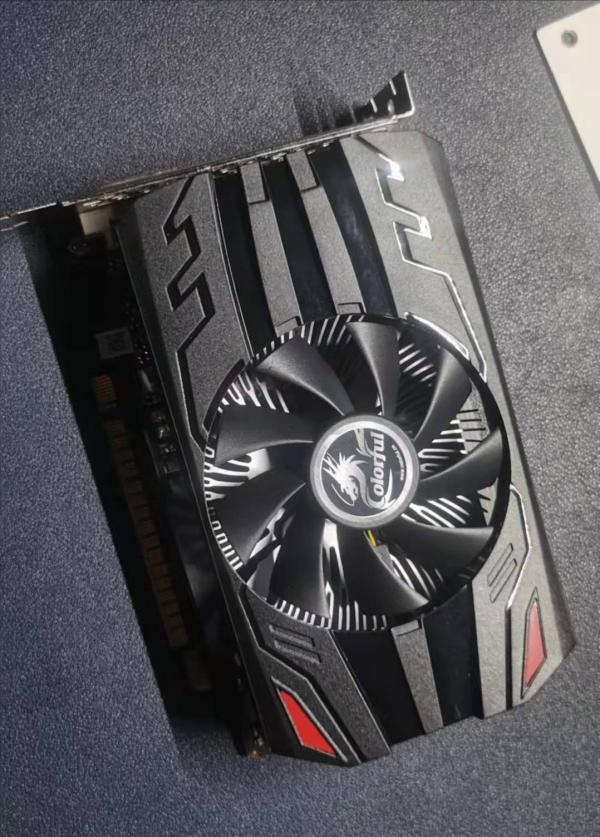

6.顯示卡:開始閒魚850元找了一個巨新的七彩虹GTX1050 3G短卡,此卡關注度不高,其實挺有內容,很多人以為這是1050多加了1G記憶體罷了。簡單描述能力,1053比1052強15%,比GTX760弱10%,比1050ti要低20%以上。可170w的GTX760只要500,電源抗打的話,GTX760當等等過度卡很合適。

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

老黃好刀法!1053應該是定位丐版GTX1050ti而非增記憶體的1052。加了100多個流媒體處理器,核心頻率提高,但閹割了視訊記憶體位寬只有96bit,功耗均為75W。

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

選1053主要是因為短卡可選的不多和功耗低!放眼望去,到這個新歡樂表10萬分的能力水平,功耗100w以下的也就是1050ti了,1050ti要1200以上,我買這個巨新的1053才850元,不太在意成色700多能買到的。

我不怎麼玩遊戲,編點片子、寫寫稿子、看看電影、聽點小音樂,這個卡應付我足夠了。1053滿載75w功耗可以給供電減輕很大壓力,完全可以多幾個改裝方案,配QTJ2這種低功耗CPU做NAS非常合適啊。


但是!但是!但是!

發來點不亮。。。。。

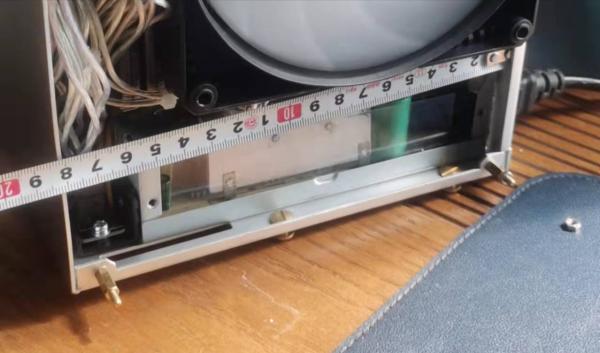

這個卡可以說是我鼓搗二手顯示卡外觀最新的一個了,誰成想這個翻車;買家也沒說什麼退回去了,然後又從成都找了個技嘉的GTX960 2G,這種短卡真的是不好找啊,普遍比長卡還貴,而且有個很不養人的地方,網上這些評測網站的尺寸測量忒不走心,以我買到這個技嘉的GTX960,我為了能放進機箱查卡的尺寸,K39老版鋁機箱比新版的還要略小一圈,顯示卡極限就是178mm,發現網上竟然有好幾個說法,弄的不知道信誰了,最後還是老辦法,讓買家給我用尺子量!

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

研究這些短卡我發現,itx的標準尺寸180mm應該是個線,超出180就有裝不進去的機率,但是他很多文章這個測量標準不一樣,有的是按線路板的尺寸,有的是按顯示卡加上散熱片和風扇的尺寸。還有個6P介面的方向問題,有的是朝上有的是朝下,最缺德的側面朝前的,卡不超尺寸,可插上線放不進去了!



在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

組裝過程沒什麼太多可說的,和其他的UP主相比,也做不出什麼心意,一句話可以概括,先把機箱整個拆散,怎麼走線想好,把電源裝好,把能裝的零碎的都裝主機板上,主機板裝在主機板安裝板上再往機箱裡懟,連線、開機、裝系統!這種小機箱很多都是四邊插接的,能拆散了裝!


幾個吐槽、幾個細節:

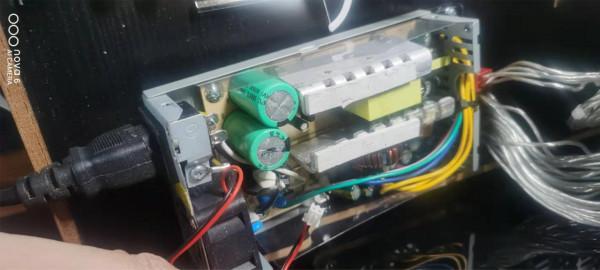

1.電源散熱風扇改造:這種A4機箱都用的FLEX 1U的風扇,這個最早是給伺服器設計的,機房不用琢磨靜音這回事,所以電扇的策略簡單有效,就是弄一些萬轉暴力工業風扇,滿速嗷嗷一通吹!

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

這些年這個ITX機箱已經漸漸成了氣候,可這個電源沒跟上,其實在技術上改改風扇策略根本沒什麼難度,廠家就是不做!他這種工業扇別看只有4CM,滿速那個動靜還真不小,聲音還比較尖銳,吱兒吱兒的。

所以一般玩這個小機箱的弄完,下一步就是要改電源風扇,改風扇的方案,無非一個是加降速模組,第二個是給機殼打洞,從電源上邊塞一個超薄的風扇(不然塞不進去),連線到主機板(電壓控制那個口或者買一分二的線)。

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

打洞其實比加模組可行,直接線圈上吹的效果比原風扇好,找個6cm的機箱風扇3m膠一粘就夠了,從電源上引電你就去買個轉換接頭轉成大4PIN或者SATA供電,也別電源管理了,開機就吹!主機板有兩個風扇口的也可以直接插電壓,CPU插在pwm,外加電源風扇插在電壓控制那個,然後主機板裡還可以控制。

但是這需要點技術和工具,其實不蓋蓋子直吹效果更好,但是比較難看,尤其是你機箱是側透的話,鼓搗裡面東西的時候,把三孔電源線拔了,小心點別給電著。

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

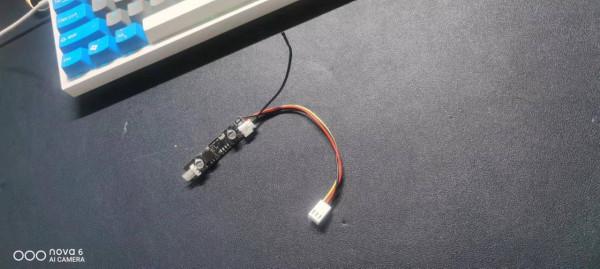

我是先買了個調速模組15元,因為淘寶第一銷量買家也在濟南,第二天就送到了,設定一通之後用上,我覺得挑電源、費事、考驗動手能力;聲音沒了,轉速也快沒了。索性直接把蓋子掀了,風扇拔了,被動散熱也正常用,顯示卡gtx960功耗120w+CPU100w,烤機最大功率輸出電源正常;直到後來被電了一次又想往裡放硬碟之後,決定放棄FLEX電源用直插!

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

一個A4紙大小的機箱減去一個FLEX電源,空出來那塊地方能幹很多事,比如裝4-6個2.5寸機械硬碟,最大能有30T的儲存量(2.5寸機械硬碟現在好像最大的就是5T疊瓦盤,但是要15mm厚了),電源和線材省出來的空間可以放4-6塊2.5寸硬碟,甚至可以改造個180mm(90mm*2)的小冷排就可以放進機箱,膽大的自己改,膽小的閒魚找幹這個的,其實改改管子難度也不大,雖然這個小箱子弄水冷有點意義不大,但是逼格高啊。

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

2.小機箱沒什麼風道設計,蓋上側蓋都一個樣,那些以此為賣點忽悠你買機箱的都是智商稅,實際點還不如換個大cpu風扇,比如我直接從原設計的9cm換到了14cm,這樣整個機箱有一個均勻的大面積風力覆蓋。此外儘量買出氣孔面積大的機箱,吹他個四面八方。

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

3.直插電源強烈建議,多給你的四分之一空間,除了能多放進去東西,你還會以很少的線材(直插!直插!就是直接做到了主機板24pin介面上)實現功能,小環境整潔度大幅提高,這其實對散熱只有幫助的。

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

還有一點:直插電源這東西可能考慮到發熱或者元器件體積(因為直接插在主機板24針口,空間很有限),所以基本上都是12v的,偶爾能看到個19v的,而12v的大功率的電源介面卡不虛標的真的很難找,200w的都很少,大的還都很貴,所以我選擇洋垃圾,鹹魚95塊錢倆戴爾12v18A洋垃圾,送兩根線。

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

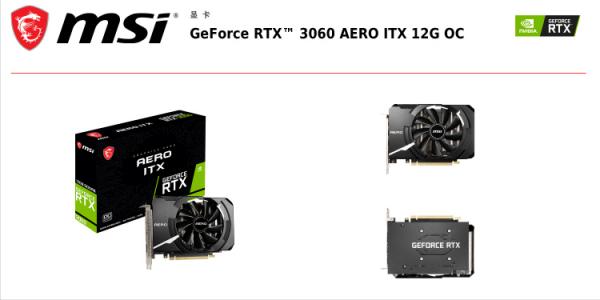

3.小體積自然有侷限性,這個基本上功率就是12v、400來w到頭了,也就是說如果你CPU比較鋼炮、裡面東西又多的話,你最多放個150w-180w的顯示卡,單線路放電超過200w的話,直插電源大機率會觸發功率保護。看顯示卡天梯功耗,這個方案的效能極限也就是170w的GTX3060了,這個好像也是現階段短卡里的天花板了,比如微星的GTX3060的AERO 3060 12G。

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

4.買這種極限小的A4小itx機箱,如果你想放獨立顯示卡的話,一定研究下那個機箱的長度,儘量在19cm甚至20cm以上,不然你找顯示卡著實費勁,也就是說,你可能會因為這幾毫米多花不少錢!ITX顯示卡好像有個尺寸的行業標準,長度應該175mm以下,但是這東西你架不住廠商打擦邊球啊!

在4L極小機箱中組建功能強大的MINI-ITX系統:組裝過程

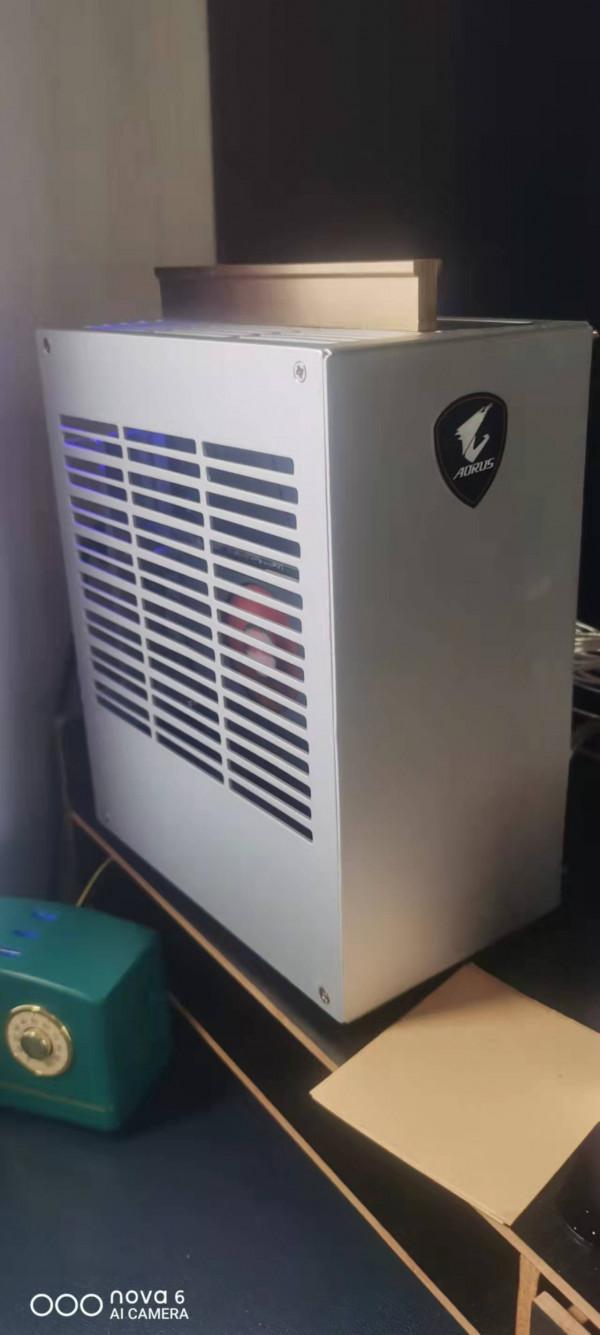

最終我這臺小機箱算是磕磕絆絆的組建成功,達到了小、靜、極的標準,我之前主力機使用X79雙路,一切不靜音的因素都全了,開放式機箱,一堆光汙染風扇、兩個CPU散熱。。。所以這個機器弄完之後,開機一霎那,真是有種這個世界清靜了的感受!
