引言:
幾十年前《中學科技》雜誌社讀者服務部，曾經郵購過一套“半導體三管耳塞收音機”的套件，因為這套小型半導體收音機部件具有很多特點和優越性，安裝與除錯又比較簡潔，當時很受無線電愛好者的喜愛。現簡要給與介紹如下:
一、電路特點:
1.電路設計層次分明，高放、檢波(三極體檢波)和功放分別由BG1、BG2和BG3承擔，各級間相互影響小，除錯工作簡單。全機僅需一隻偏流電阻，一般只要焊接無誤，就應該能收到電臺廣播。不像來複式收音機電路那樣，有時雖然接線沒錯，耳機卻鴉雀無聲。因此本套件特別適宜初學者嘗試裝配。
2.工作電源只採用了一節電池，電壓也就1.5V，所以初學者儘可以放心安裝，即使不慎發生錯焊，元器件也不至於會損壞。
3.本電路是某種流行的三管收音機的改進型，它保留了原來的一些特點，但其靜態電流卻大為減少，一般不會超過10mA，耗電僅是原來的一半以下。
4.該電路也接有再生，使收音機在頻率的高階處(1200kHz以上)的靈敏度，以及選擇性均比原來的有較大的提高。
5.音量大，如在耳塞插孔外接一隻8Ω、4吋揚聲器，其聲音足夠幾個人在安靜的環境裡收聽。如果把靜態電流調的再大一些(約15mA)，則音量會更大。
6.整機安裝在火炬牌小型半導體收音機的外殼內，體積小巧輕便，整機便於攜帶。
二、主要部件的選擇:
磁棒天線採用長度為50mm的扁形磁棒，初級線圈用φ0.07X7的絲包線密繞85圈，留3mm間隙，再用同號線密繞7圈作為次級。所用三極體要求不高，任何型號的晶體三極體均能使用，BG1和BG2用NPN型小功率矽管，BG3用PNP型小功率鍺管。但所用的三極體的反向電壓必需大於＞3V，β值在20至150之間。
三、安裝除錯要點:
收音機在除錯時，可以先把微調電阻R2置於電阻值的中間位置，然後將萬用表放在500mA直流檔上，串入電源(電池)迴路中，插入耳塞機並調整R2的阻值，使的總靜態電流為5~7mA上，此時的音量應該已經很滿意了。如果靜態電流調得大一些，音量會相應提高。但是，如果靜態電流超過17~20mA時，音量反而會下降的。電路圖中的R1是用來改善強訊號阻塞現象，一般不必調整，如果接上R1後，阻塞現象仍然無法完全克服時，則應適當減小R1的阻值; 反之，如果當地廣播電臺訊號不強，則R1可以不接，這樣可以進一步提高收音機的靈敏度。
四、再生電路的加入:
在印刷電路板上的BG1的集電極的迴路中，有個斷開點，這是專門用來串接入再生線圈的。當接入再生線圈後能顯著提高，高階電臺的靈敏度和選擇性。如所在地區沒有高階電臺，那麼再生線圈也就可以不接啦！可以把印刷電路板上的這個斷開處予以短接上。再生線圈的圈數由實驗而定，這裡可以使用一根細單股，塑膠皮導線先在磁棒線圈的一端繞上1至2圈，視效果再給與增減。接入再生線圈時，要注意它的相位問題，再生線圈接上後，如果沒有效果，則可以把再生線圈的兩根引線相互對調一下即可。另外，再生線圈不是一定非要接入集電極迴路中的，也可以把它接入到BG1的發射極迴路中，效果應該是一樣的啊！
五、各插圖說明:

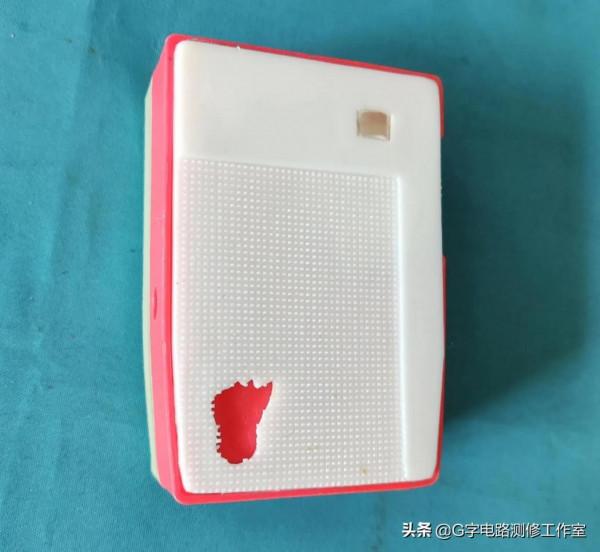

圖1.火炬牌小型半導體收音機機殼正面

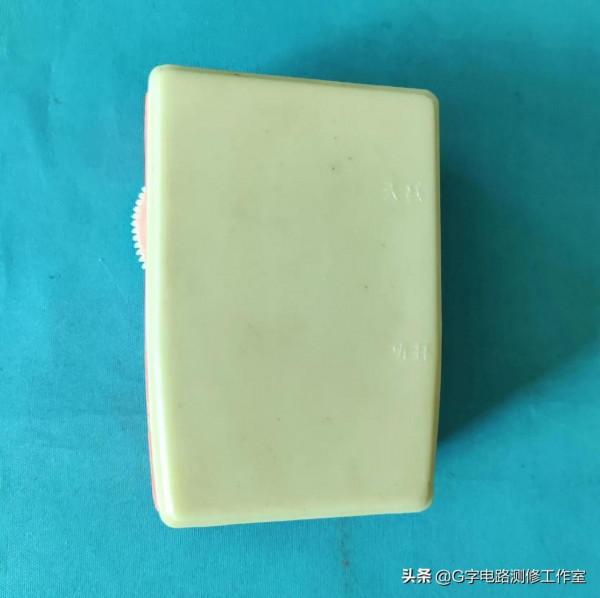

圖2.火炬牌小型半導體收音機機殼背面

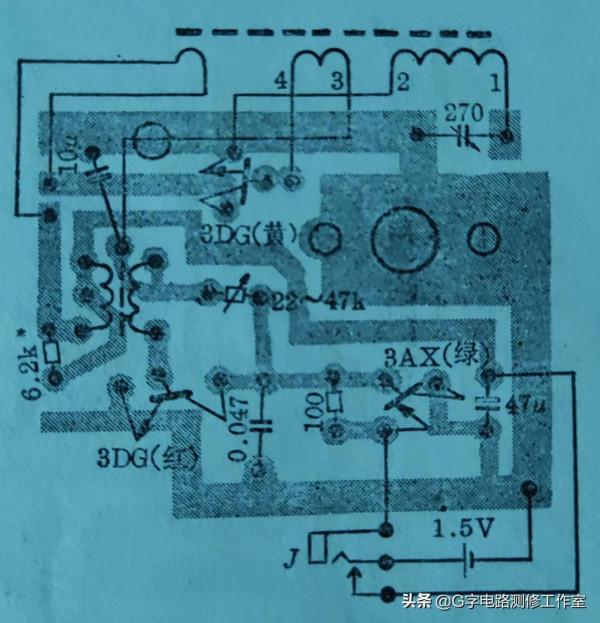

圖3.半導體三管耳塞收音機印刷電路板安裝圖
圖4.半導體三管耳塞收音機印刷電路板正面
圖5.半導體三管耳塞收音機印刷電路板背面
圖6.半導體三管耳塞收音機電路圖及主要部件引腳圖
圖7.半導體三管耳塞收音機全部器件焊接好的正面圖
圖8.半導體三管耳塞收音機全部器件焊接好的背面圖

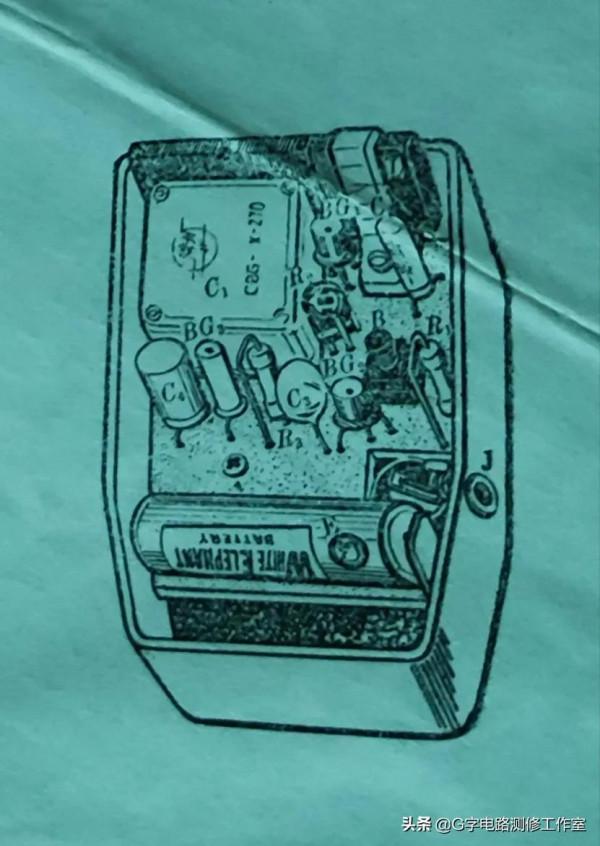

圖9.組裝好的電路板裝入機殼內的示意圖
圖10.組裝好的電路板裝入機殼內的實際圖
