喜馬拉雅APP官方在2022年1月份中旬推出了小雅耳機的迭代產品喜馬拉雅AI真無線耳機1S。AI真無線耳機1S主要的設計理念還是以“聽書、聽劇”為主，旨在讓使用者在不同環境下都能夠清晰的聽到好聲音；本次的AI真無線耳機1S升級：5種音效，2種音樂模式，支援藍芽5.2，雙麥克風降噪，30小時續航以及IPX5級別防水等特性。
喜馬拉雅AI真無線耳機1S在進行了上述升級之後，我們不難看出這款耳機將跟喜馬拉雅APP有更好的適配，提供更加舒適的聽音體驗。我愛音訊網在近日拿到了喜馬拉雅AI真無線耳機1S，並對其進行了拆解，接下來就讓我們來一起看看喜馬拉雅AI真無線耳機1S這款產品吧~
一、喜馬拉雅AI真無線耳機1S開箱

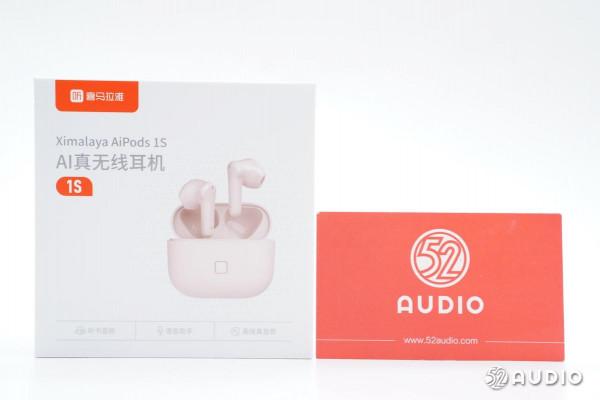

包裝盒採用了簡約的設計風格，正面展示了產品的整體外觀，喜馬拉雅的品牌logo，產品名稱：喜馬拉雅AI真無線耳機1S，具有聽書音效、語音助手及高保真音質等特點。

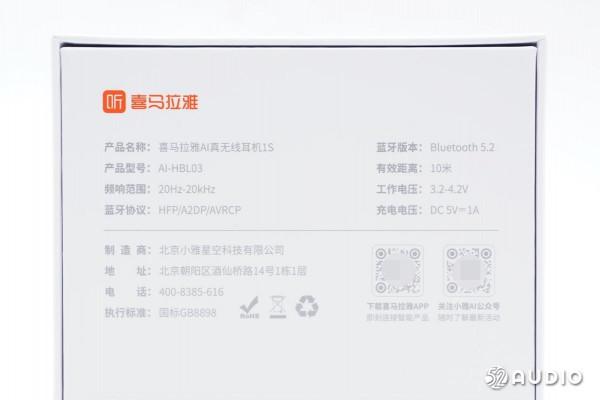

外包裝背面資訊一覽：產品名稱喜馬拉雅AI真無線耳機1S；產品型號AI-HBL03；頻響範圍20Hz~20kHz；藍芽協議“HFP/A2DP/AVRCP”；藍芽版本5.2；有效距離10米；工作電壓3.2~4.2V；充電電壓5V⎓1A。
開啟包裝盒就可以看到耳機充電盒及其他配件啦~
USB A to Type-C資料線一覽。
喜馬拉雅AI真無線耳機1S充電盒採用了圓角方形設計，配色上則是使用了少女感爆棚的藕粉色，在充電盒的正前方設定有一顆“聽”藍芽配對按鈕。
充電盒背面外觀一覽。
Type-C充電介面位於充電盒底部。
開啟充電盒，耳機放置狀態展示。
耳機盒上蓋右側資訊一覽：輸入5V⎓1A，輸出5V⎓1A。
耳機盒上蓋左側資訊一覽：名稱“AI真無線耳機1S”，型號“AI-HBL03”，北京小雅星空科技有限公司
喜馬拉雅AI真無線耳機1S整體外觀一覽。
喜馬拉雅AI真無線耳機1S採用柄狀入耳式設計，機身質感與充電盒保持一致。
耳機內側外觀一覽。
耳機出音嘴特寫，採用的是魚嘴式設計增強高頻量感，出音嘴設有防塵網避免異物進入音腔。
耳機條形調音孔特寫，用於提升耳機的低音效果。
耳機音腔調音孔特寫，保障音腔內空氣流通，提升聲學效能。
喜馬拉雅AI真無線耳機1S外觀背面一覽。
耳機柄上的麥克風開孔，用於語音/通話拾音。
耳機內側印有L/R左右標識。
為耳機充電的金屬觸點一覽。
經我愛音訊網實測，喜馬拉雅AI真無線耳機1S和充電盒的重量約為41.6g。

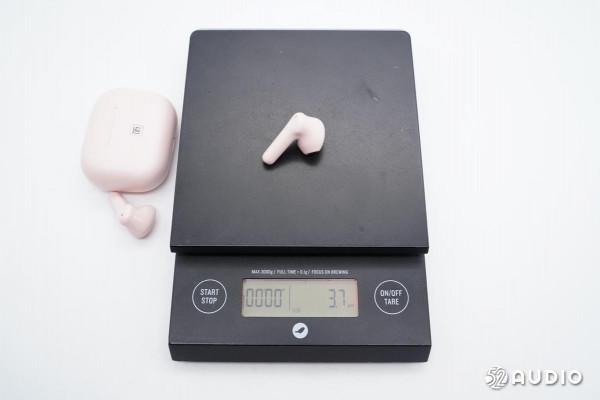

經我愛音訊網實測，喜馬拉雅AI真無線耳機1S的重量約為3.7g。
我愛音訊網採用ChargerLAB POWER-Z KT002行動式電源測試儀對喜馬拉雅AI真無線耳機1S進行有線充電測試，充電電壓約為5.05V，充電電流約為0.25A，輸入功率約為1.25W。
二、喜馬拉雅AI真無線耳機1S拆解
看完了喜馬拉雅AI真無線耳機1S產品小巧可愛的外觀之後，接下來讓我們進入拆解環節吧~
充電盒拆解
合模線撬開耳機座艙並取出。
功能按鈕的金屬墊板安裝在卡槽上。

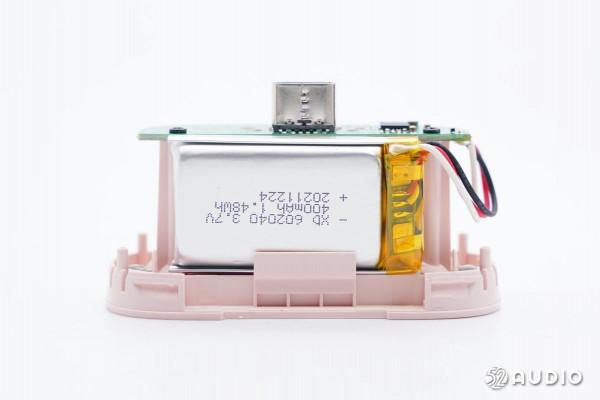

耳機座艙正面固定電池。
耳機座艙側邊一覽，電池透過導線和充電盒主機板連線。

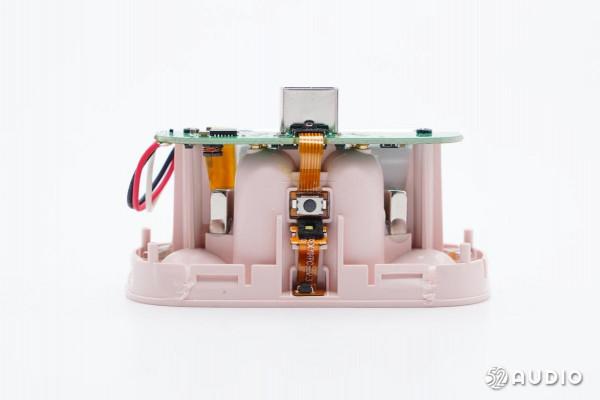

耳機座艙背面一覽，設定有一條FPC排線，連線指示燈、功能按鍵和霍爾元件。

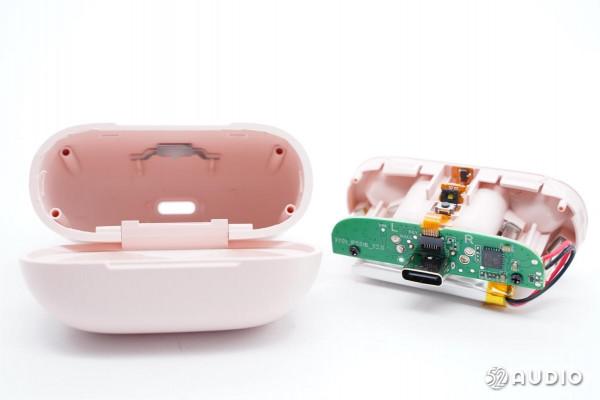

充電盒主機板透過螺絲固定在耳機座艙上。
擰開螺絲，拆下充電盒主機板。

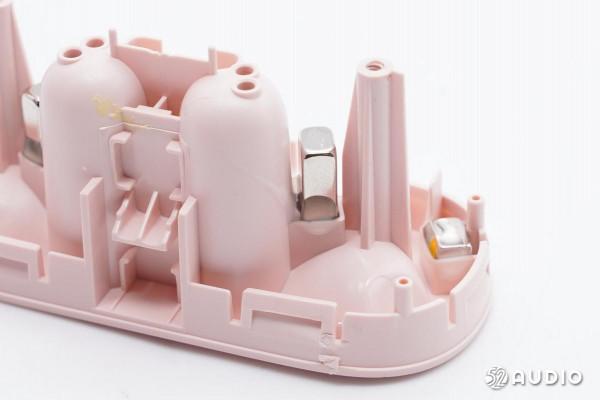

耳機座艙上的磁鐵一覽，左右對稱分佈4顆，用於吸附耳機。
充電盒主機板和電池一覽。
FPC排線電路一覽。
絲印8891的霍爾元件特寫，充電盒盒蓋開啟、關閉時的磁場變化會被霍爾元件感知到，進而通知充電盒MCU和耳機與已連線裝置配對或斷開連線。

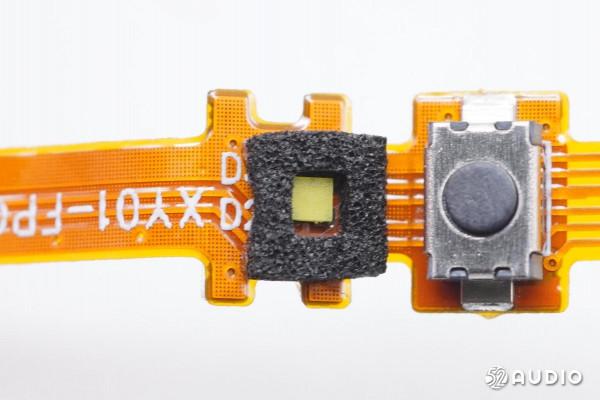

FPC排線上的LED燈和藍芽配對的微動按鍵一覽，LED燈有海綿包裹防止漏光。
充電盒主機板正面一覽。
充電盒主機板背面一覽。
充電盒內部鋰離子軟包電池型號：XD602040，額定電壓：3.7V，額定容量：400mAh/1.48Wh。
電池有電路保護板，保護板上設定有鋰電保護IC和MOS管。
Type-C充電母座特寫。
連線FPC排線的ZIF聯結器母座特寫。

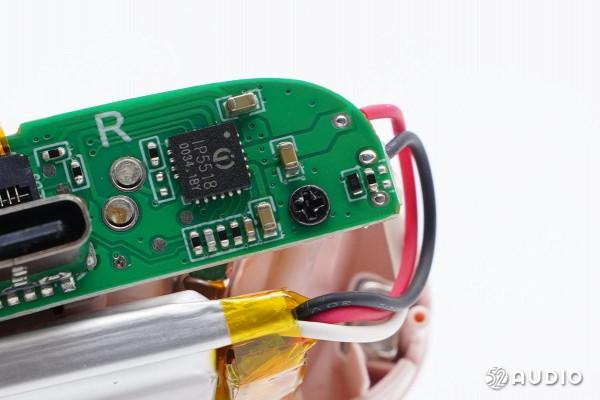

Injoinic英集芯整合MCU的TWS耳機充電倉管理SoC型號IP5518，集成了5V 升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理 SoC，為 TWS藍芽耳機充電倉提供完整的電源解決方案。
IP5518 的高整合度與豐富功能，使其在應用時僅需極少的外圍器件，並有效減小整體方案的尺寸，降低 BOM 成本。IP5518晶片內建一個 5V 輸出、同步整流的升壓DC-DC，功率管內建，提供最大 300mA 輸出電流，升壓效率高至 93%。DC-DC 轉換器開關頻率在1.5MHz，可以支援低成本電感和電容。
IP5518 的線性充電提供最大 500mA 充電電流，可靈活配置最大充電電流。內建 IC 溫度和輸入電壓智慧調節充電電流功能；IP5518 可實現 TWS 對耳獨立入倉檢測，檢測到耳機入倉後自動進入耳機充電模式，耳機充滿後自動進入休眠狀態，靜態電流最低可降至 20uA；可靈活定製耳機充滿判飽電流，充滿電流檢測精度高達1mA。

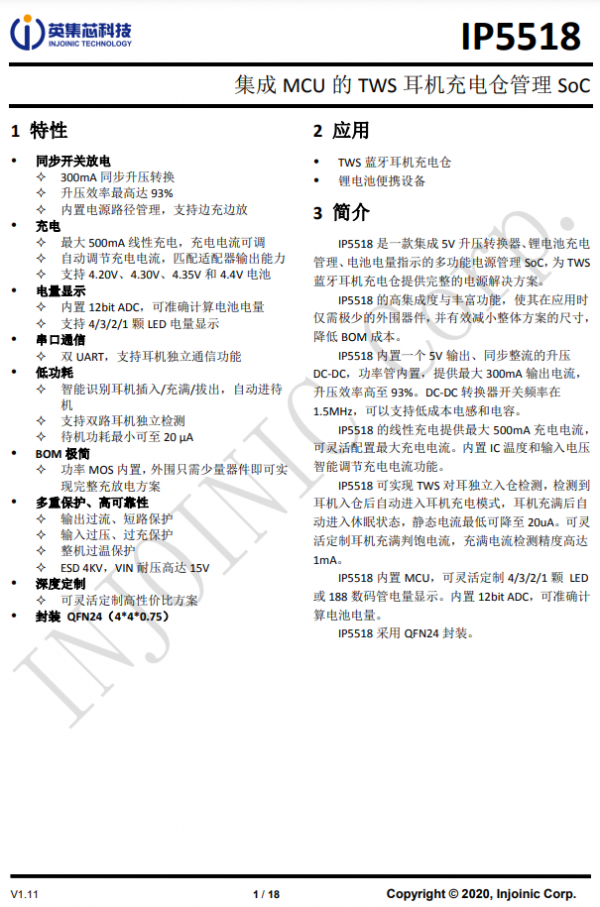

Injoinic英集芯IP5518充電倉管理SoC的詳細資料。

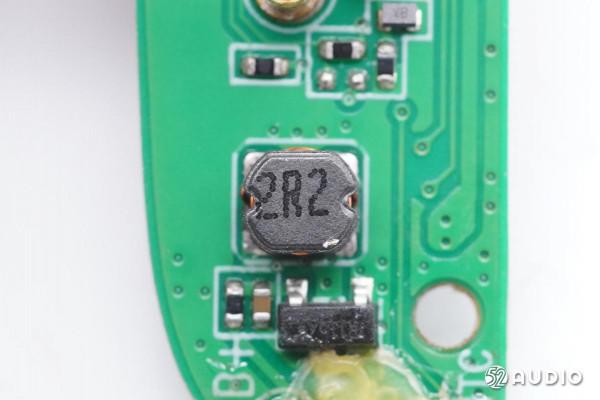

2R2升壓電感，配合電源管理晶片升壓為耳機充電。

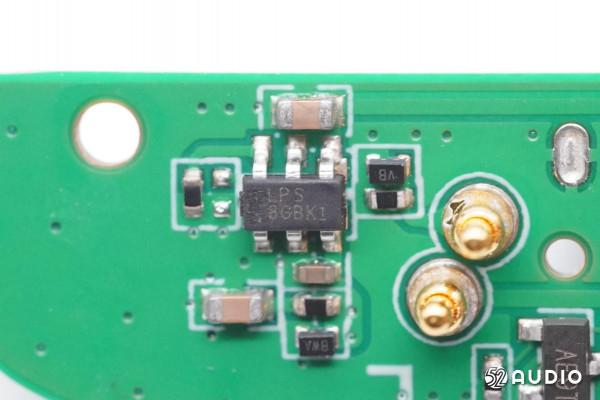

LPS微源半導體絲印“8GBK1”的OVP的過壓保護晶片，為下游電路提供保護，使其免受過高電壓的損壞。
據我愛音訊網拆解了解到，目前已有小米、OPPO、一加、realme、傳音、魅族、聯想、漫步者、1MORE、QCY、百度、網易、JBL、馬歇爾等國內外知名品牌旗下的音訊產品大量採用了微源的電源管理方案。
為耳機充電的Pogo pin聯結器。
耳機拆解
進入耳機拆解部分，沿合模線撬開耳機。
扣式電池安裝在了耳機頭後腔內，電池導線焊接在FPC排線上。

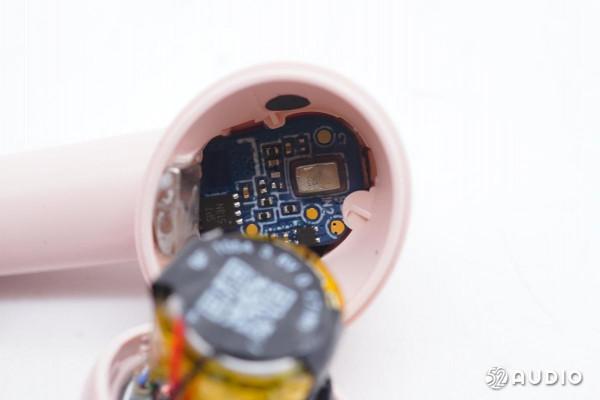

透過耳機頭腔體內部可以看到耳機主機板上的MEMS麥克風。
揚聲器單元安裝在耳機頭前殼上，採用膠水固定，蓋板輔助固定。
耳機前殼內的固定支架特寫，用於固定腔體內的佩戴檢測排線。
取下支架，殼體上是佩戴檢測貼片。

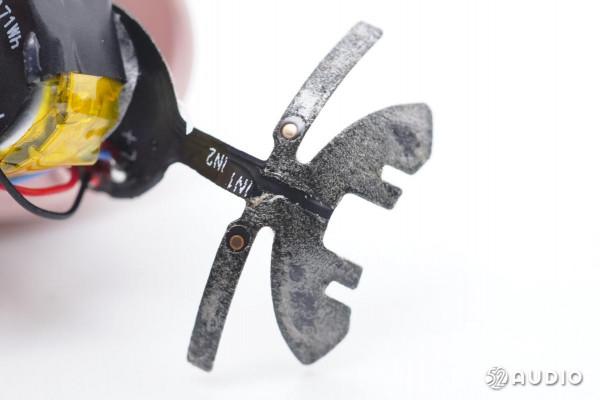

電容佩戴檢測貼片透過雙面膠固定在耳機頭前殼。
耳機前殼內的揚聲器一覽，透過導線連線到排線上。

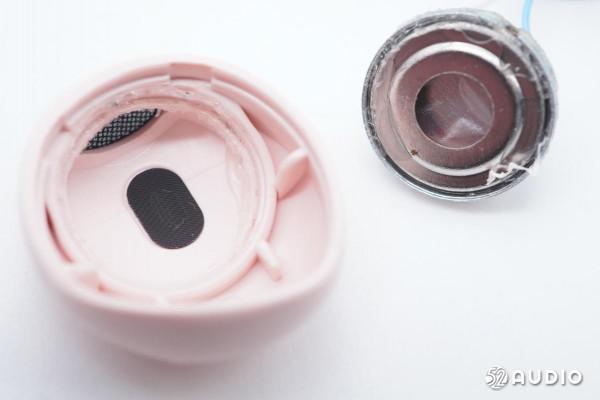

取出揚聲器，前腔內部結構一覽。
揚聲器正面有金屬保護罩。

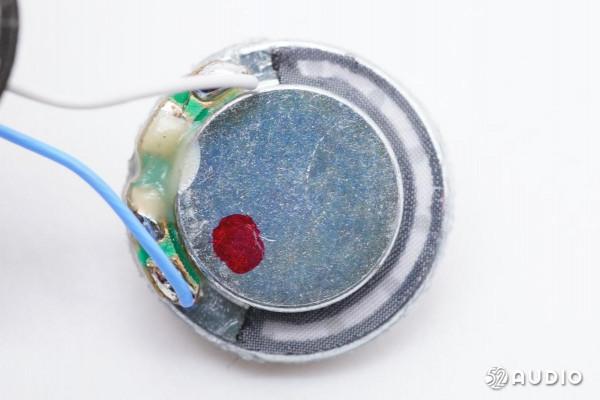

揚聲器背面特寫。
揚聲器單元和1元硬幣對比。

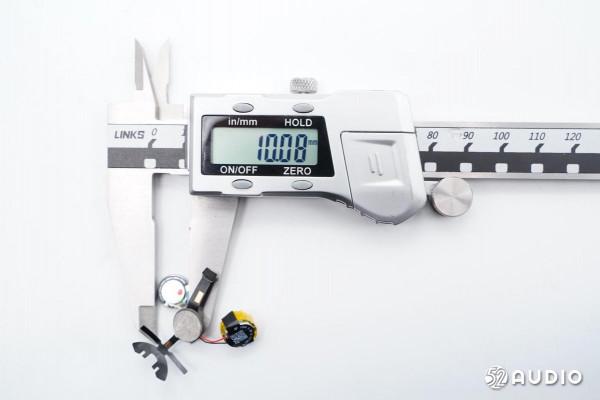

經我愛音訊網實測，喜馬拉雅AI真無線耳機1S揚聲器大小約為10.08mm。

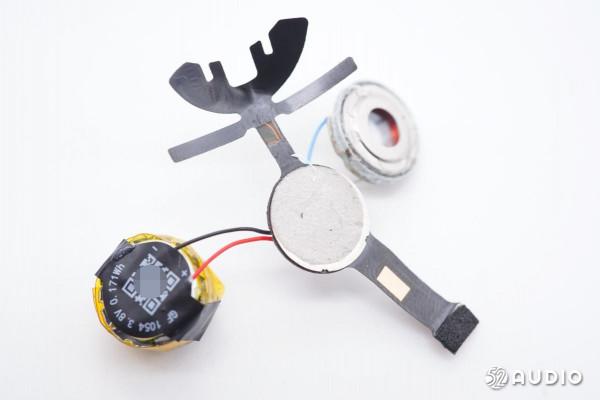

耳機頭內部元件一側電路一覽，排線連線佩戴檢測，揚聲器和電池。

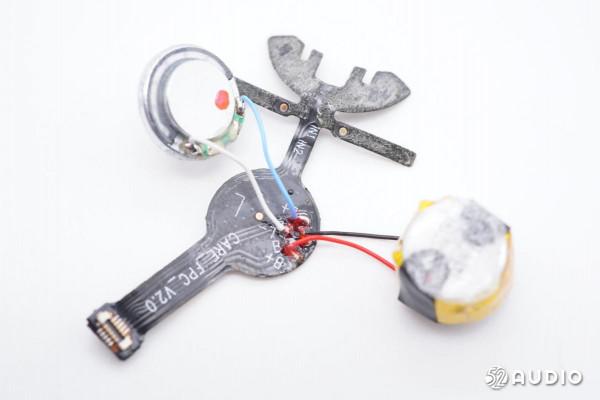

耳機頭內部元件另一側電路一覽。
耳機頭內部元件透過FPC排線連線到耳機主機板上。

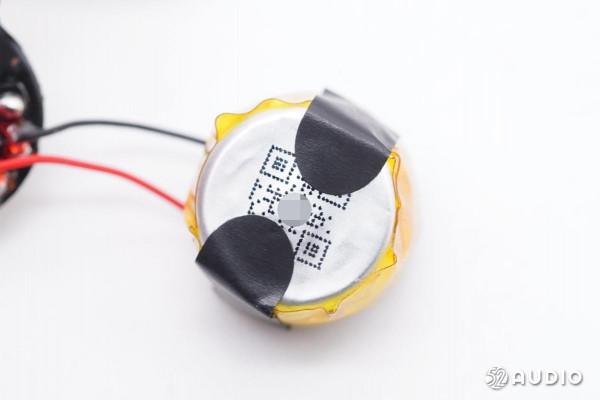

扣式電池一覽。

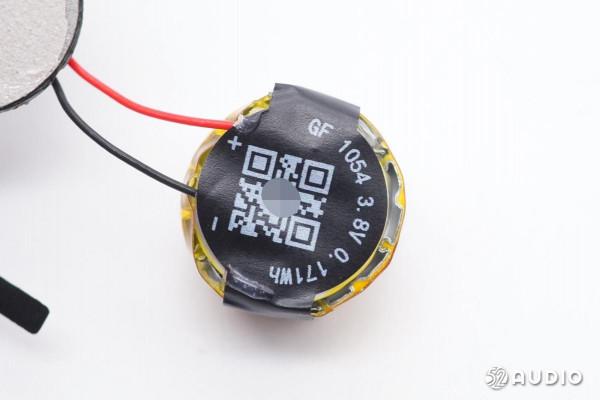

電池背面資訊一覽，型號GF1054，額定電壓3.8V，額定容量0.171Wh，來自新餘贛鋒。

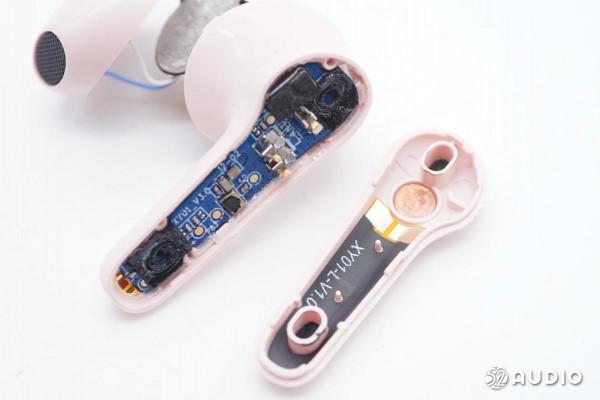

開啟耳機柄。

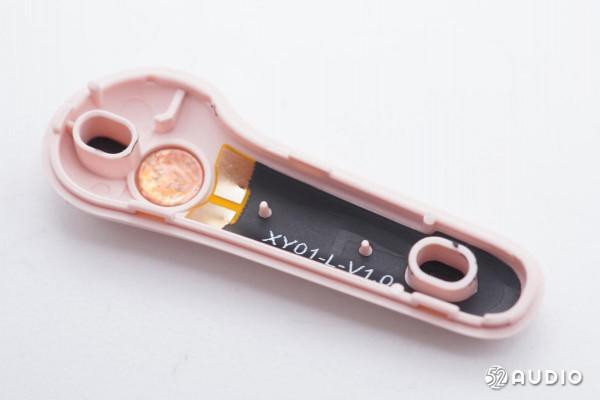

耳機柄背部設定有藍芽天線和觸控檢測貼片，殼體開孔加強麥克風拾音。

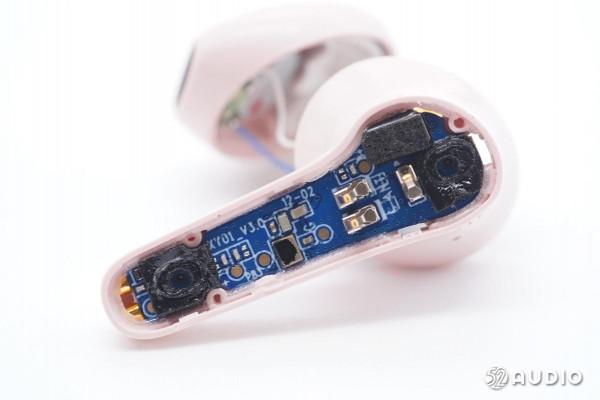

耳機腔體內部結構一覽。

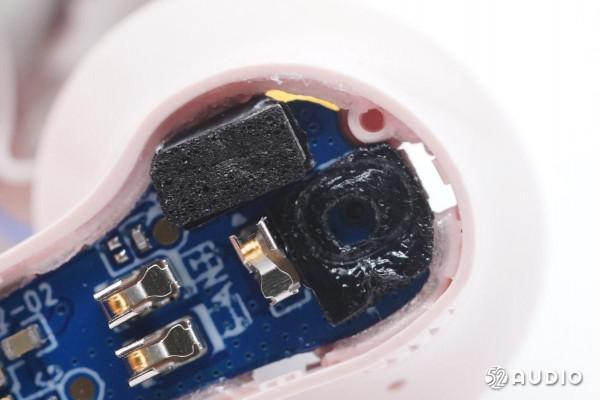

MEMS麥克風背面的聲學結構一覽，用於增強密封效能。
取下主機板，耳機頭內腔設有用於吸附在充電盒上的磁鐵。

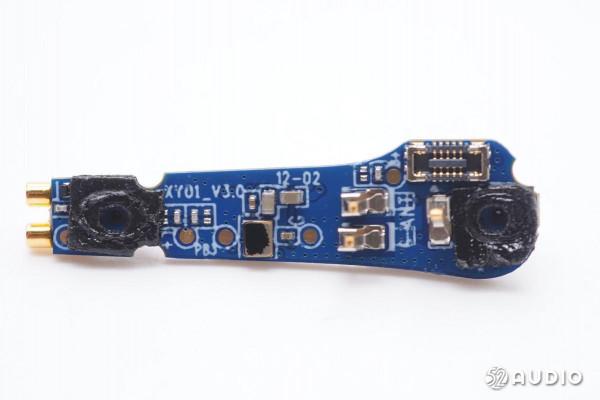

耳機主機板正面一覽。
耳機主機板背面一覽。

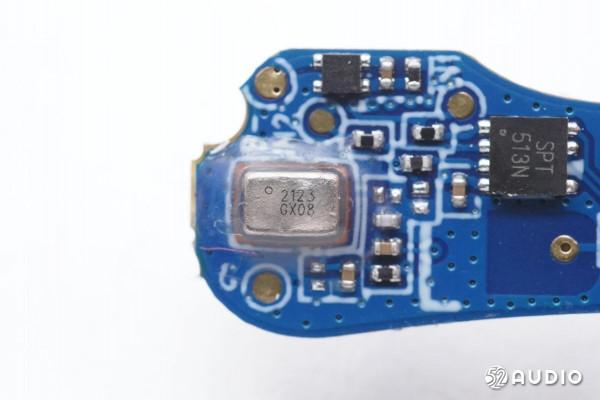

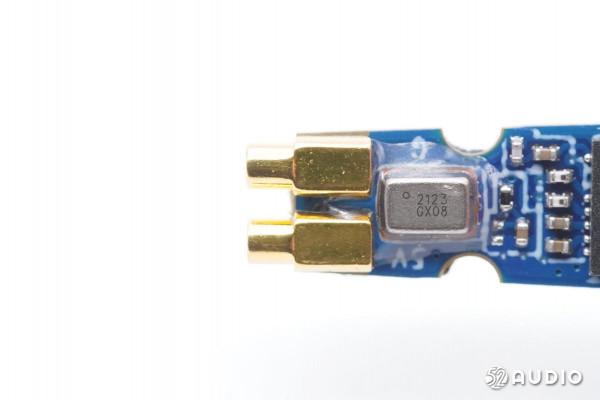

鐳雕“2123 GX08”的MEMS麥克風特寫，用於為語音/通話拾音。
絲印1UA4的電池保護IC。

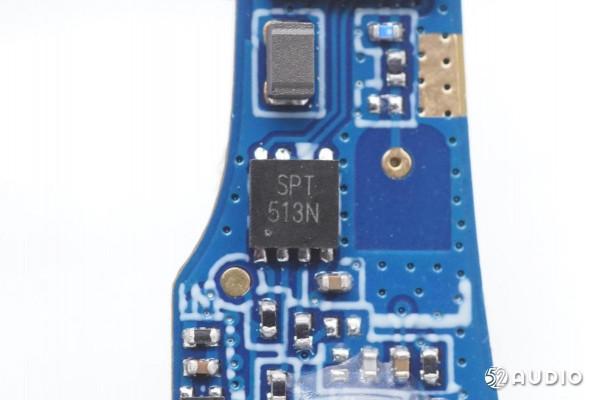

珠海普林芯馳 SPT513N 精密入耳檢測晶片，支援觸控功能，支援直接狀態輸出，I2C和UART介面輸出，滿足多種應用環境。
中科藍訊“訊龍二代”BT8922F藍芽音訊SoC，內建32位高效能RISC-V CPU，支援DSP指令與神經網路加速器。內建16MB Flash儲存單元。具有90dB的雙通道高效能ADC，內建高效能藍芽射頻電路，無線接收靈敏度達到-94dBm，TX最大輸出功率+9dBm；配備高效能立體聲DAC，信噪比98dB。
BT8922F支援聲加雙MIC Beamforming ENC通話演算法，為使用者提供清晰的通話體驗；支援高計算精度ANC控制器，優化了對特殊邊界條件的適應性，防止如擠壓嘯叫及突發大噪聲引起的系統不穩定等使用者不良體驗問題；支援藍芽5.2雙模，整合降壓及鋰電池充電功能，可實現精簡的耳機設計，支援終端使用者APP OTA功能。
據我愛音訊網拆解了解到，目前已有魅族、NOME、傳音、樂視、聯想、飛利浦、360、網易雲、山水、凡蒂尼、夏新等品牌大量採用了中科藍訊解決方案。
中科藍訊“訊龍二代”BT8922F藍芽音訊SoC的詳細資料。
中科藍訊BT8892F外接的降壓電感。
鐳雕“2133 GX08”的MEMS麥克風，用於為語音/通話提供拾音功能。
為耳機充電的銅柱特寫。

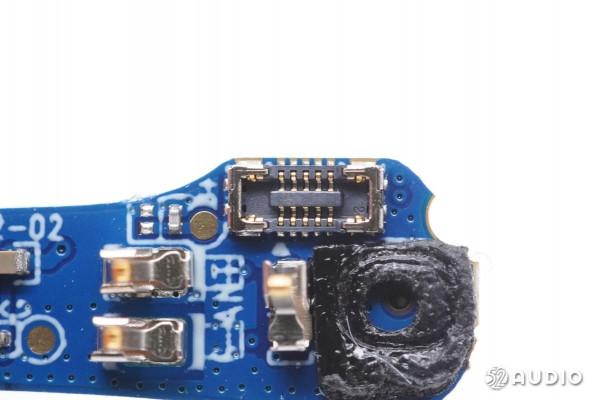

連線耳機頭原件的ZIF聯結器母座特寫。
檢測耳機觸控的金屬片。
24.000MHZ的晶振特寫，為藍芽晶片提供時鐘。

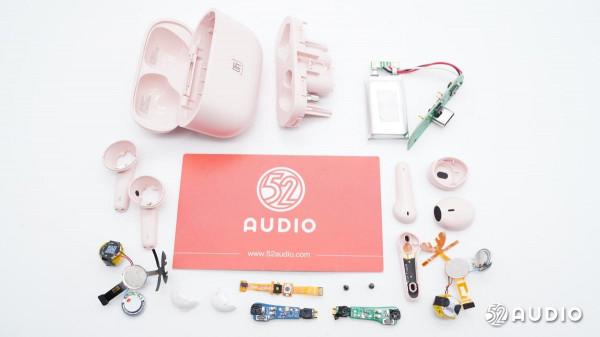

喜馬拉雅AI真無線耳機1S拆解全家福
三、我愛音訊網總結
外觀上，喜馬拉雅AI真無線耳機1S充電盒採用了圓角方形設計，配色上則是使用了少女感爆棚的藕粉色，在充電盒的正前方設定有一顆藍芽配對按鈕，整體觀感舒適；耳機的顏色也採用了藕粉色，外觀則是採用了柄式入耳設計，貼合人耳。
充電盒在內部配置上，配備了霍爾元件，實現開蓋即連；續航方面，電池為鋰離子軟包電池，額定容量：400mAh/1.48Wh，能提供額外22小時的續航時長。充電盒電源SoC使用的是Injoinic英集芯型號IP5518，這款晶片專為TWS耳機充電倉管理而設計。IP5518集成了MCU的SoC，集成了5V 升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理 SoC；內建一個 5V 輸出、同步整流的升壓DC-DC，功率管內建，提供最大 300mA 輸出電流，升壓效率高至 93%。DC-DC 轉換器開關頻率在1.5MHz，可以支援低成本電感和電容。
耳機在內部配置上，耳機頭殼體上貼有觸控檢測貼片；揚聲器單元使用蓋板輔助固定，直徑約為10mm，配備有金屬保護外殼；耳機內部主機板上設有兩顆MEMS麥克風，支援雙麥克風降噪，使用獨特演算法結合ENC環境降噪技術以達到通話更加清晰的目的。
耳機上的藍芽音訊SoC則是採用了中科藍訊“訊龍二代”BT8922F，內建32位高效能RISC-V CPU，支援DSP指令與神經網路加速器。BT8922F支援聲加雙MIC Beamforming ENC通話演算法，為使用者提供清晰的通話體驗；支援高計算精度ANC控制器，優化了對特殊邊界條件的適應性，防止如擠壓嘯叫及突發大噪聲引起的系統不穩定等使用者不良體驗問題；晶片還支援支援終端使用者APP OTA功能，可實現耳機韌體更顯；支援藍芽5.2雙模，整合降壓及鋰電池充電功能，可實現精簡的耳機設計。
