DigitalDiagnost C50 1.0裝機分享
（三）裝置安裝---立柱、胸片架安裝
2、立柱部分
圖一
圖二
l 所用工具：鐳射水平儀、水平尺、捲尺、衝擊鑽、膨脹螺絲、榔頭扳手

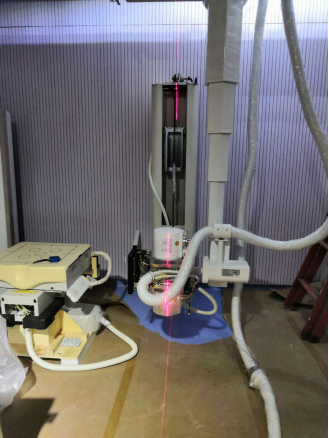

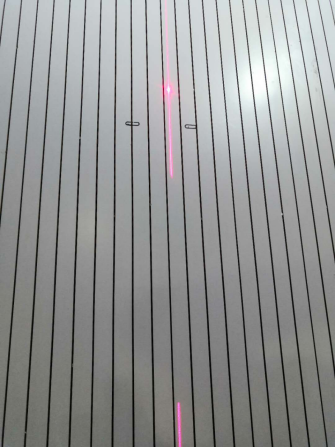

l 方法：首先將鐳射水平儀紅外線置於兩綠軌間的中心位置，可用捲尺測量距離，調整立柱豎直中線與鐳射線重合，用標記筆在螺絲孔做好標記，用衝擊鑽打孔，在固定膨脹螺絲。
l 考慮因素：牆面材質、平整是否合格、立柱的水平、前傾後傾；後面可以再做調整。
（圖一）
（圖二）
l 使用水平儀，擰動（圖一）所示四個水平螺絲調整立柱水平。
l 用所需的螺絲和墊片將立柱固定在牆上（注：此立柱靠牆安裝）。

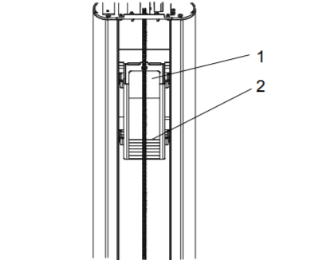

l （圖二）將長的配重塊加入後槽，短的配重塊放入前箱。最後放的配重塊有固定卡片裝置，擰緊卡片上的的兩顆螺絲後，起固定作用。
3、除錯固定好立柱後，安裝胸片架：
方法：
l 先在立柱後加上適量的配重塊，將連線胸片架的連線裝置拆下，與胸片架連線，再將其與立柱連線處連線。（固定好內部螺絲）
l 可採用起重叉車托起胸片架，防止傾斜，造成安全事故。
探測器安裝：
所有工具：內六方、小平口螺絲刀。
方法：先將胸片架外殼拆掉，拆下側邊蓋子，整理好內部接線，抽出探測器托盤，將探測器四個角的固定螺絲拆下，與抽出的託板固定好，然後插入槽內，接好外部的線（資料傳輸線、光纖、電離室控制線、電磁開關的線、濾線柵的線、遙控按鍵的線、接地線等）。
立柱壁箱的安裝：
按圖紙要求尺寸距離安裝：
