第一部分-電氣部分
強電管井佈置合理，整齊美觀
電纜排布間距一致，綁紮整齊牢固。
標識牌清楚明確，排列整齊。

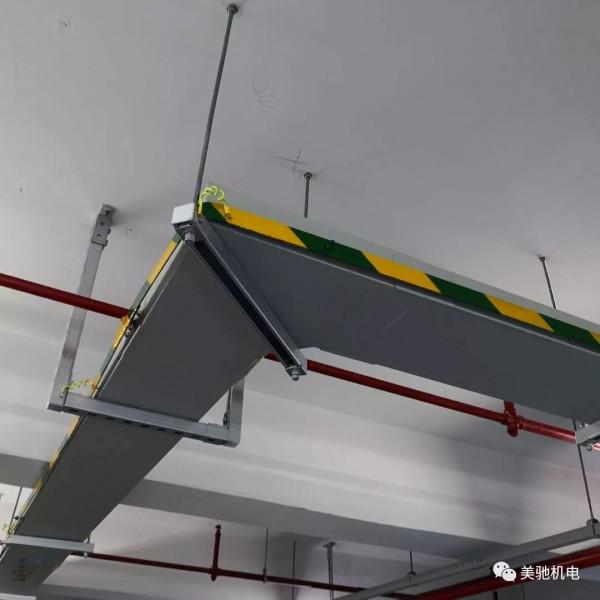

橋架安裝牢固，跨接滿足要求。

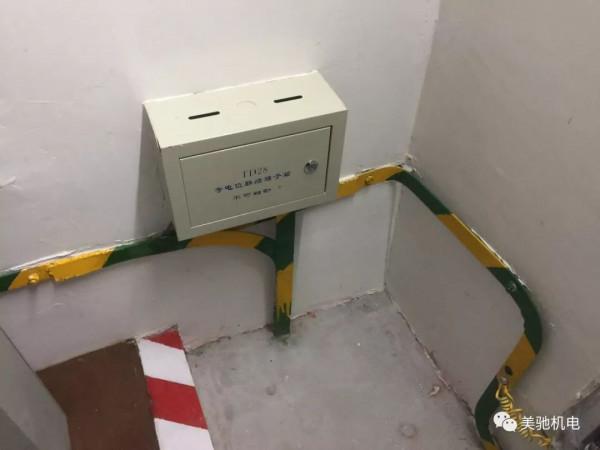

等電位焊接牢固，彎曲半徑美觀，標識醒目。

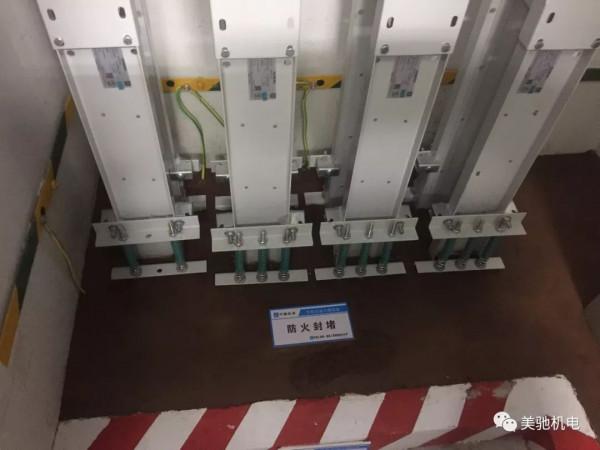

防火封堵平整密實，介面清晰。

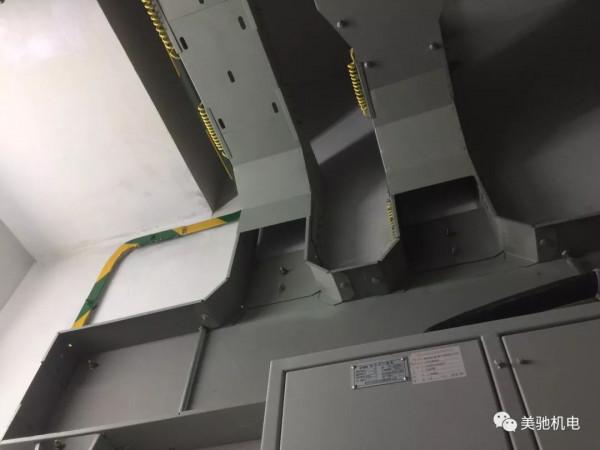

線槽等成排成線，美觀大方。
成排橋架，佈置合理，共用支吊架採用C型鋼+槽鋼整體支架體系
線槽支架佈置合理，接地扁鋼標識清楚。
線槽穿越牆體防火封堵清楚
第二部分-給排水管道安裝
成排管道，成排成線，支吊架牢固，管道刷漆觀感美觀。

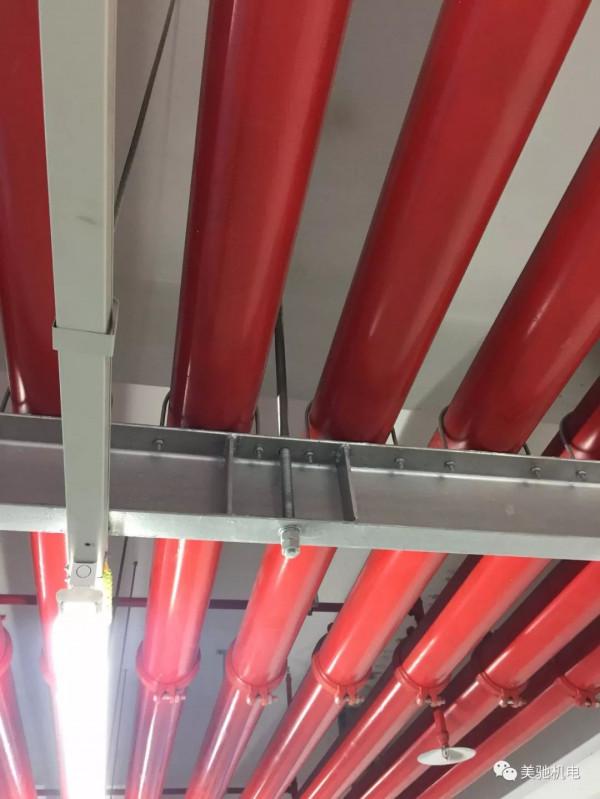

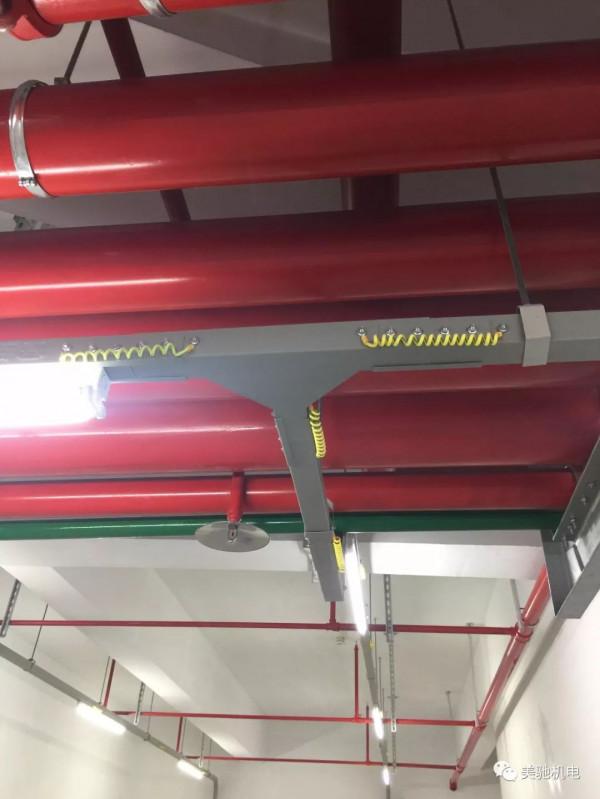

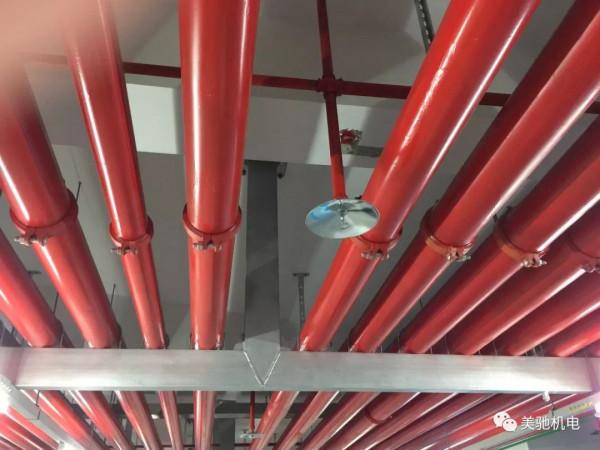

消防噴淋管道間距一致，標識清楚、成排成線。
噴淋支管橫平豎直，標識清楚、支架佈置間距合理。
成排管道，彎頭處排成一條線。
消火栓箱安裝，箱體外填塞密實，管道安裝垂直，栓頭距地1.1米。
排水管道安裝坡度滿足要求，支吊架佈置合理。
豎向排水管道，外用防護膜保護，支架結實耐用，管根設定橡膠圈，介面分明。

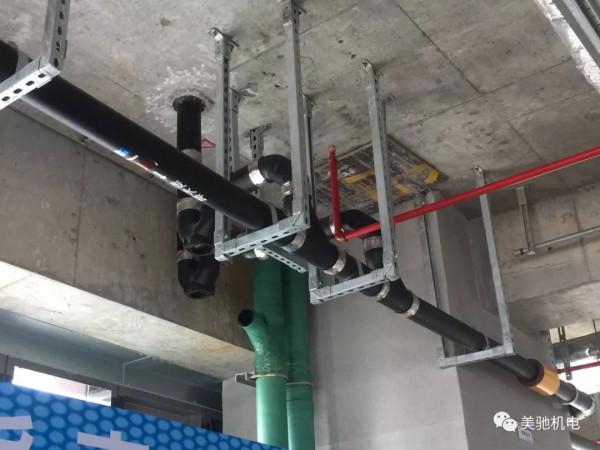

成排管線共用支吊架

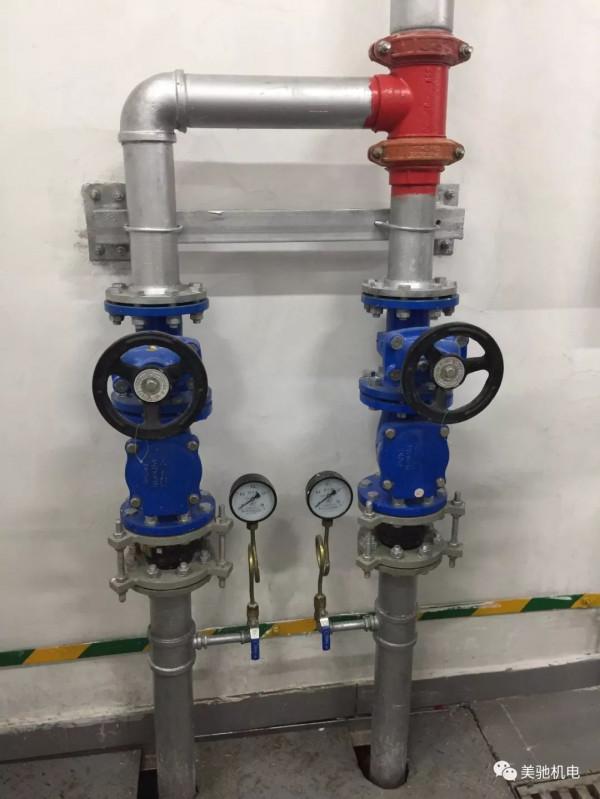

壓力排水管道閥部件佈置合理，支架結實耐用。
第三部分-通風與空調管道安裝
裝置安裝支架結實耐用、防腐到位，減震厚實。

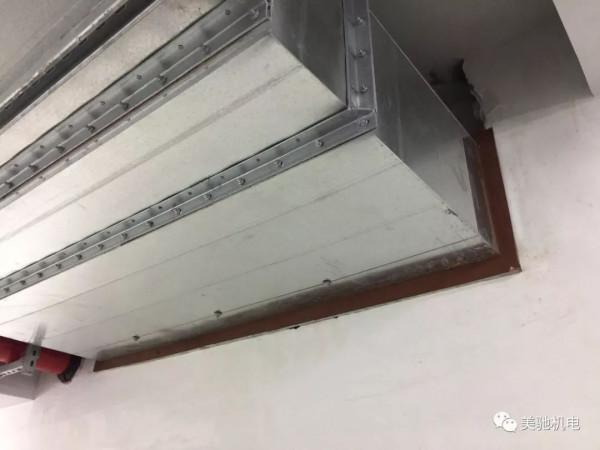

風管穿牆，防火泥封堵到位，介面清楚。

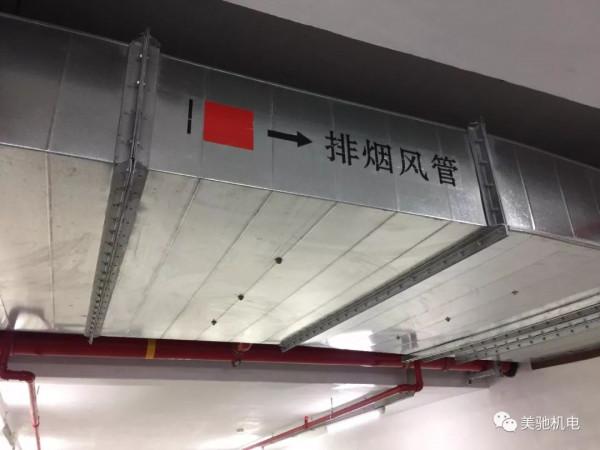

排煙管道安裝，法蘭採用倒角法蘭，美觀實用，標識清楚。

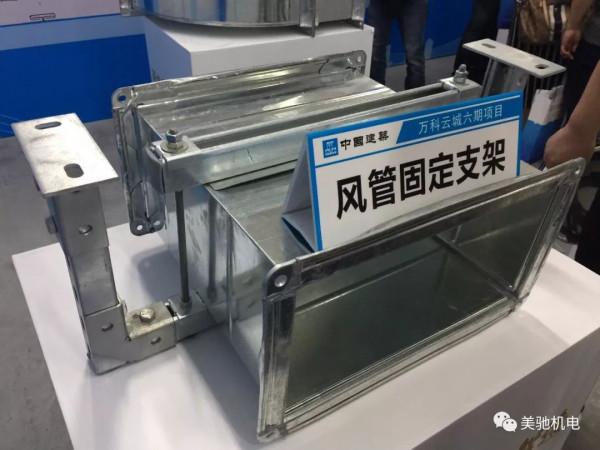

風管末端固定支架設定合理。

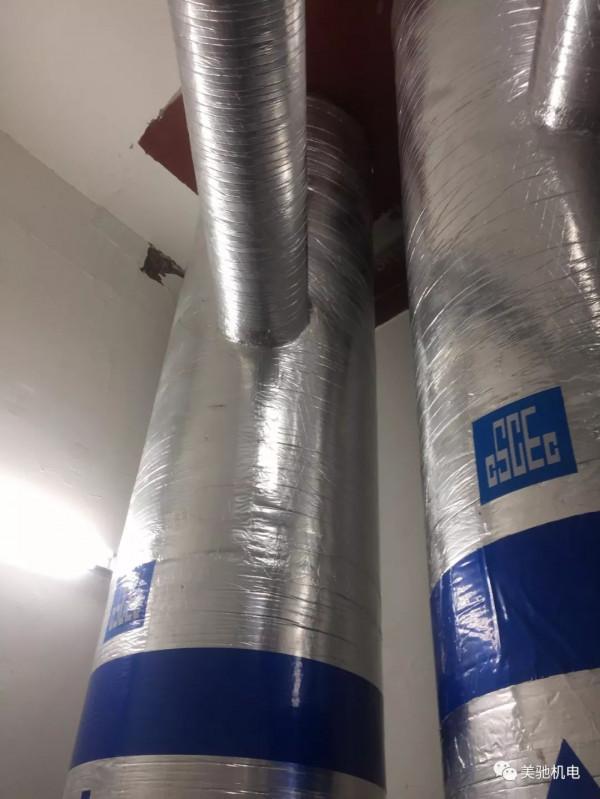

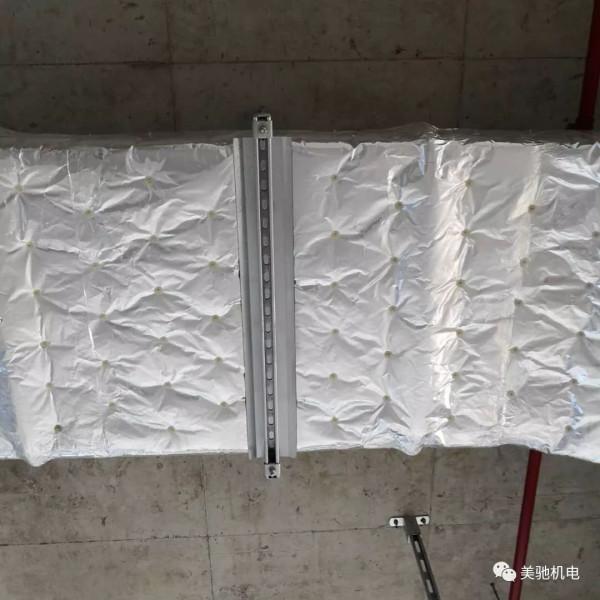

風管保溫平整厚實，支吊架處採用鋼板平鋪過度，保溫釘整齊牢固。

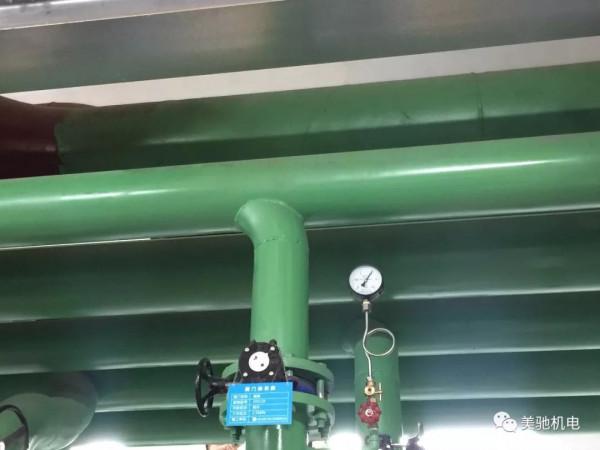

空調水管道，坡度正確，支架佈置合理，保溫整齊美觀。
空調水立管採用預製組合立管與土建結構同步施工工藝
第四部分-裝置支吊架
支吊架在樑上生根，焊接轉角處採用鋼板補強。
槽鋼支架選型正確，加工45度角切割煨彎焊接，吊杆佈置合理，端頭雙螺栓固定，管卡型鋼機械開孔。
電氣橋架，專用固定支架，焊接牢固，防腐滿足要求。
成品支吊架施工，結實耐用美觀，支架改造重複利用率高。
支架接地，安全有效。
第五部分-裝配式機房
裝置支架結實牢固
裝置佈置成排成線，加工廠預製成型，模組化吊裝施工。

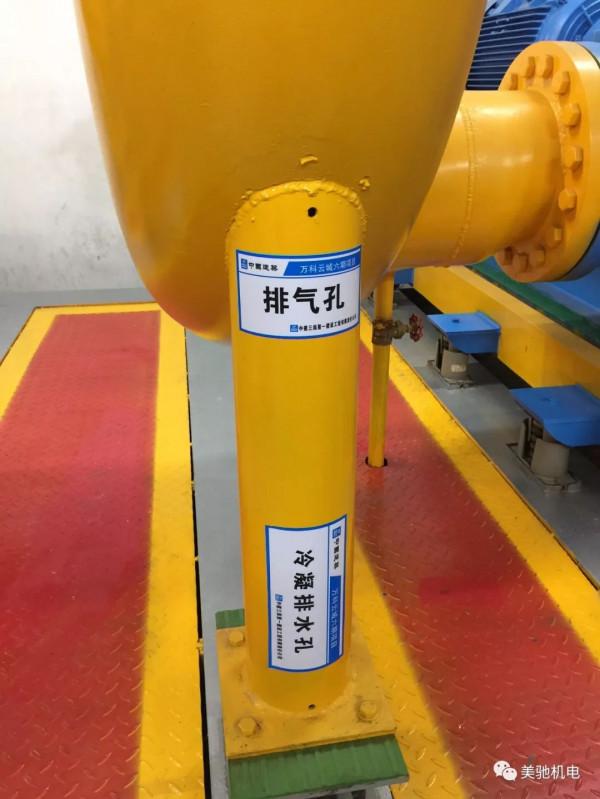

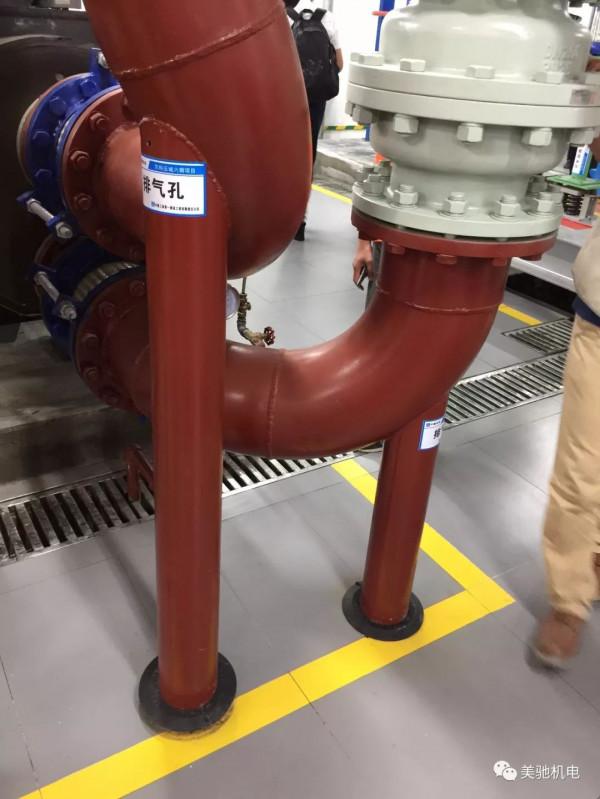

排氣孔、冷凝排水孔設定合理

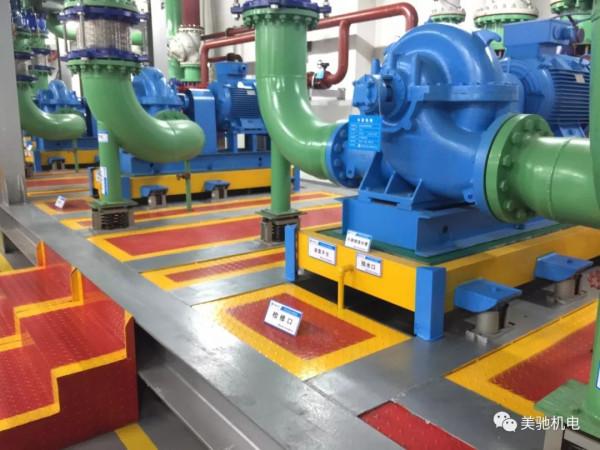

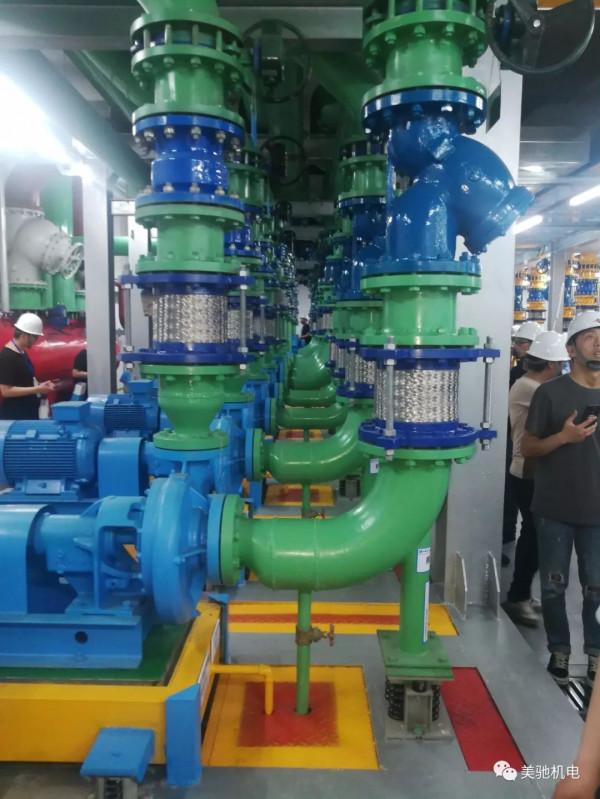

水泵減震、限位裝置佈置合理，科學實用。
閥部件安裝牢固，螺絲朝向正確美觀。

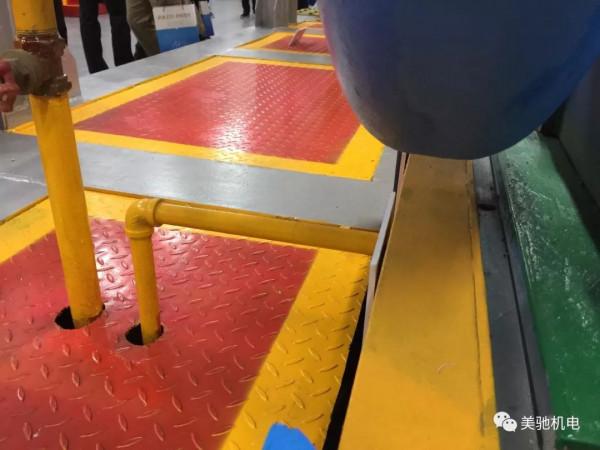

水泵集水槽設定巧妙，排水合理。
電機外殼重複接地，有效美觀。

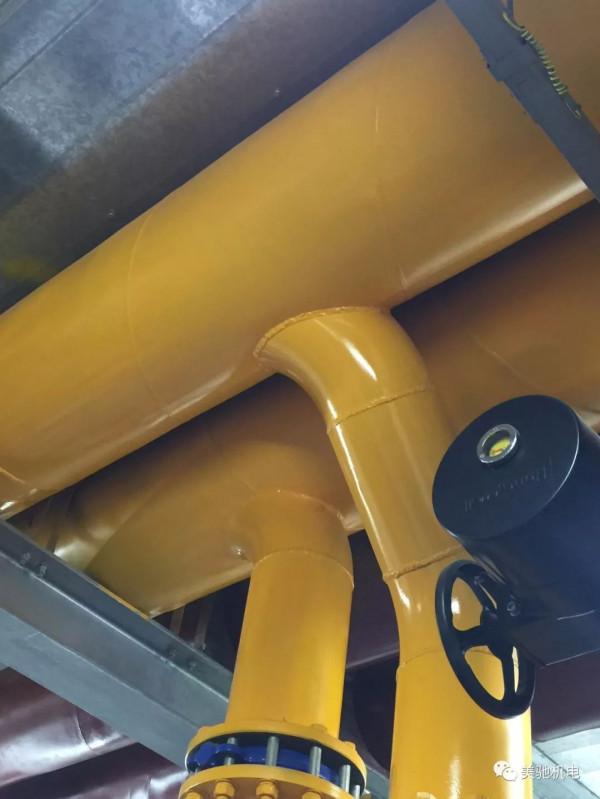

支管與幹管連線處採用順水三通。

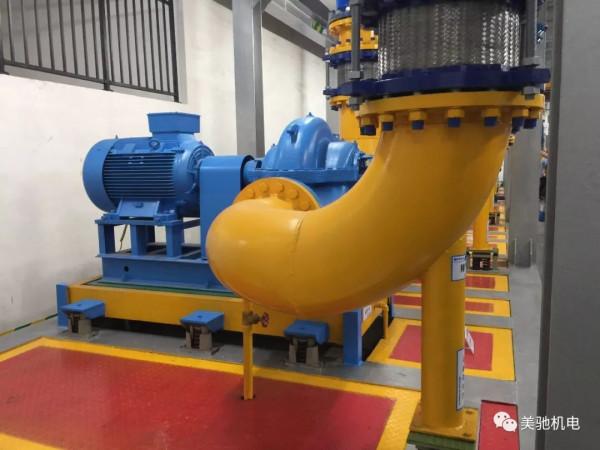

水泵進出口大小頭設定合理
閥門螺栓朝向安裝正確。
立管減震支架
地面管根橡膠圈處理
第六部分-工業化生產施工機械
除鏽機械

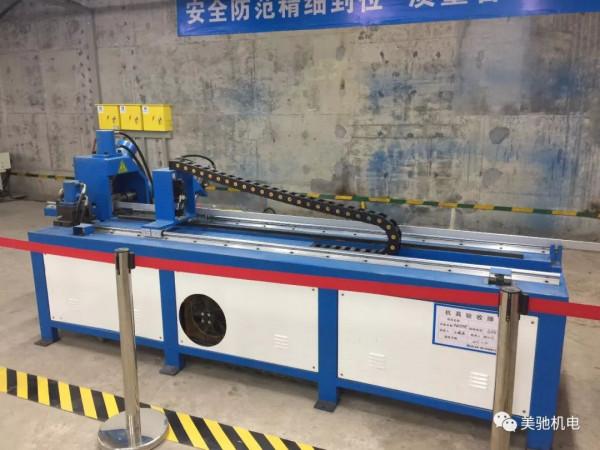

切割、套絲機械

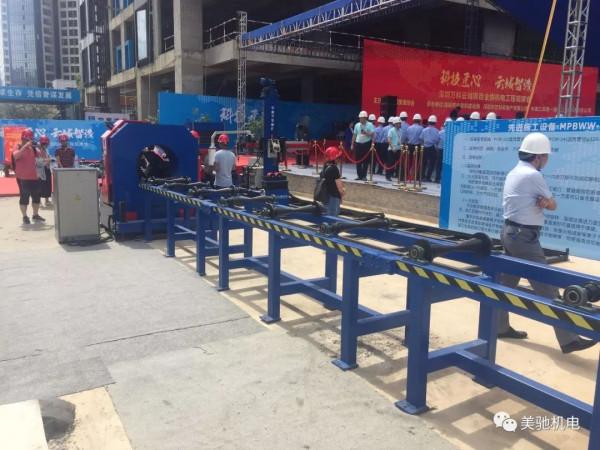

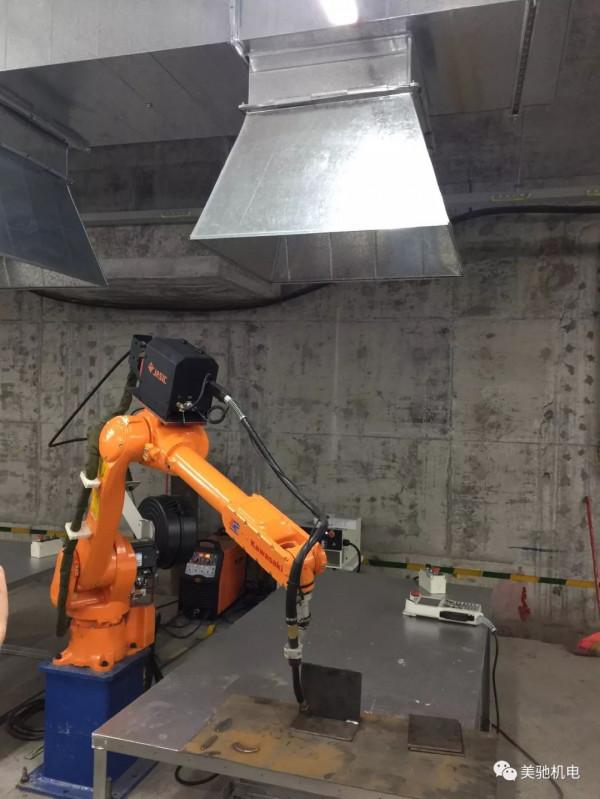

機器人焊接機械

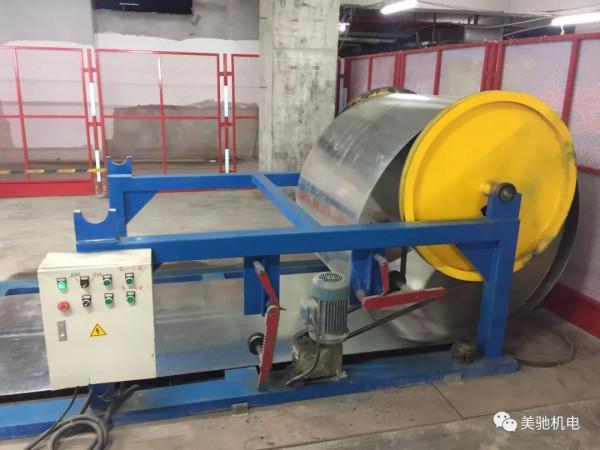

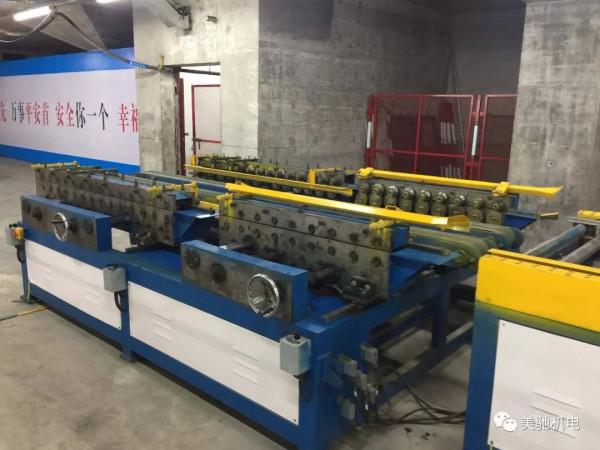

通風管道加工機械
打壓裝置

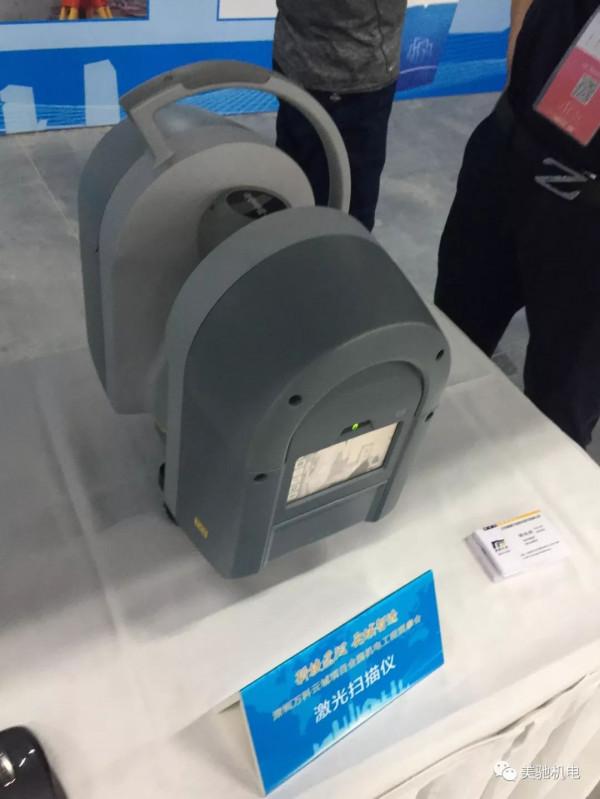

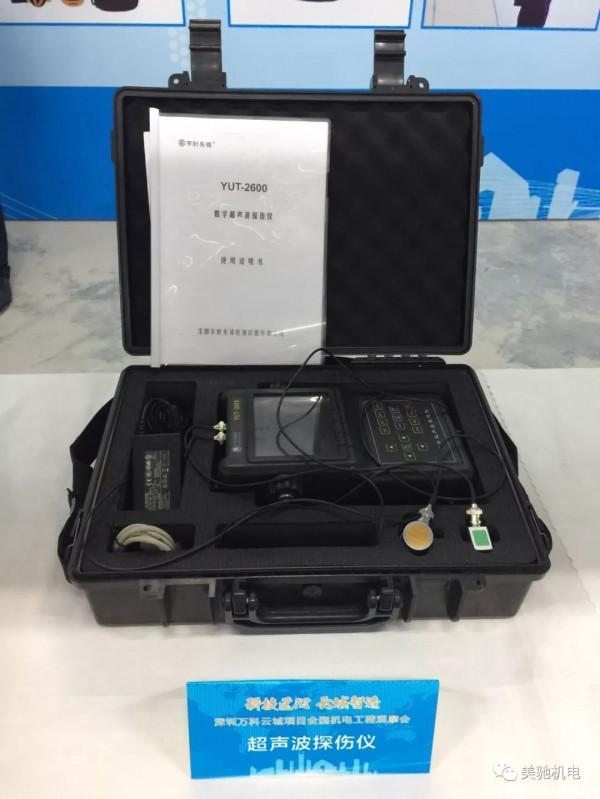

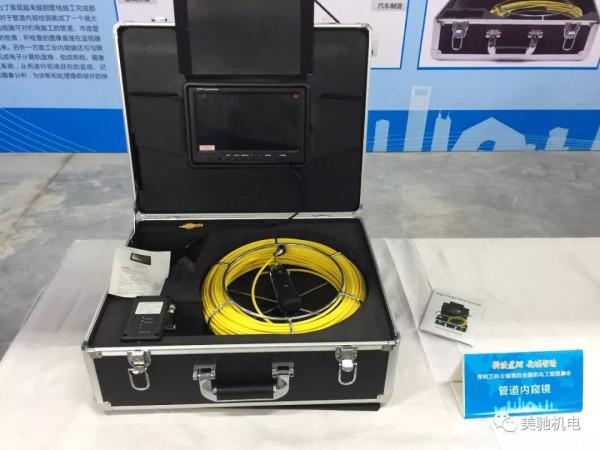

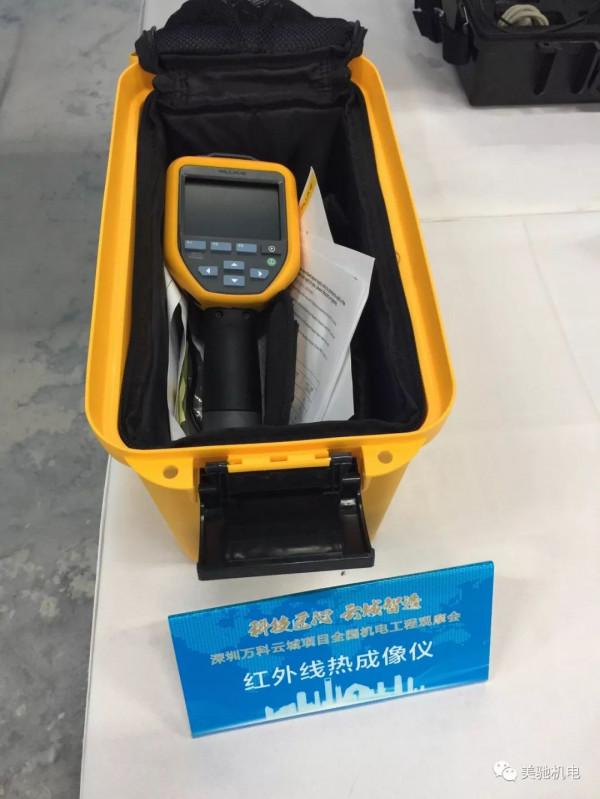

第七部分-機電除錯裝置

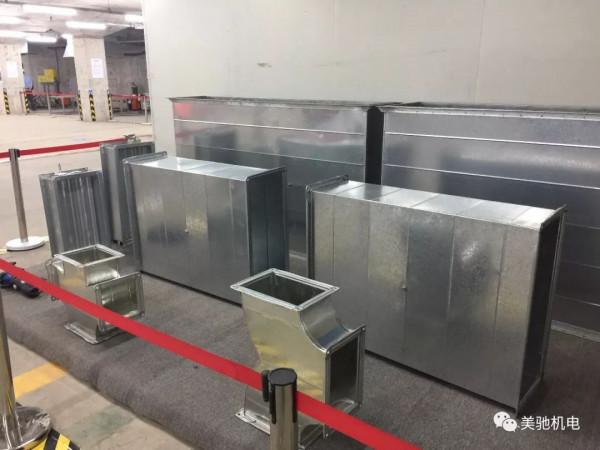

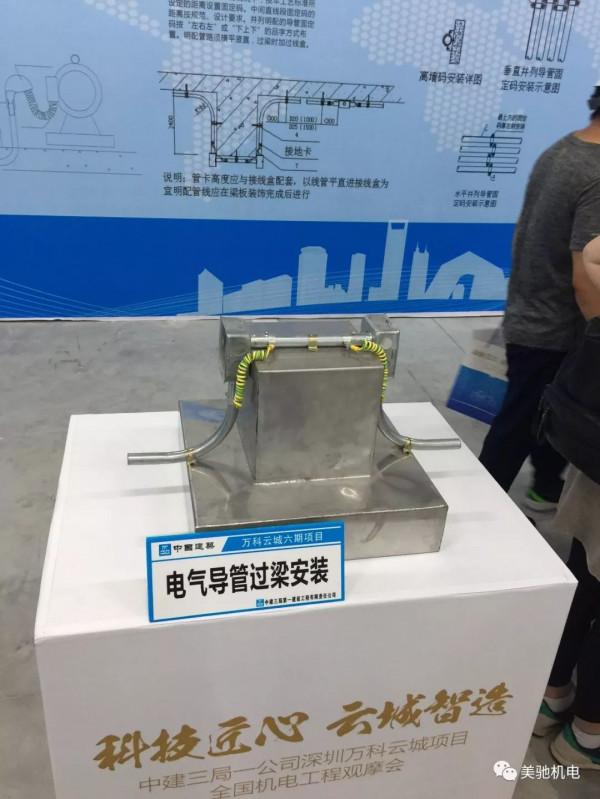

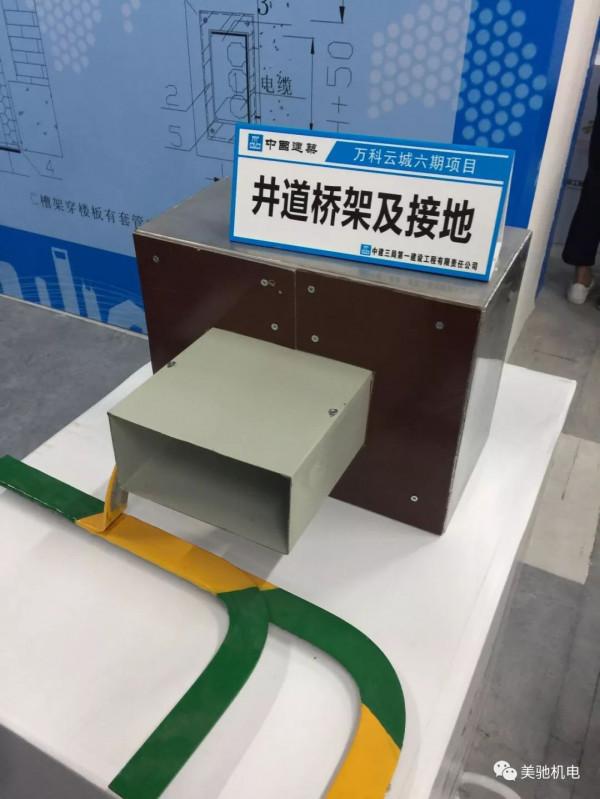

第八部分-機電樣板展示
結束語
先進的機電安裝技術，“強工匠意志、築機電精品”的工匠精神值得我們所有機電人學習和借鑑。請大家儲存好每一張照片，學其所長，把我們的機電專業做大做強！做一個專業的機電人。
