美國M40式106毫米無坐力炮
M40式無坐力炮是美國的一種步兵反坦克武器,於20世紀50年代中期開始生產並裝備美軍步兵營,同時出口日本、西班牙等32個國家,從70年代初開始退出美軍現役。
M40式無坐力炮被認為是“最成功的106毫米無坐力炮之一”。身管由合金鋼製成。透過方向機可使火炮進行360°旋轉。身管上方有M8C式試射槍。瞄準鏡觀察距離為2200米。射擊時開啟炮門裝進炮彈,透過瞄準鏡和試射槍可概略測定目標距離,這時即可發射炮彈。該炮身管長27米,全長3.4米,重709.5千克,高1.12米,寬1.52米,最大射程7700米,有效射程1100米,持續射速1發1分,高低射界-17°~+65°,方向射界360°。火炮採用整裝式炮彈,主要配用空心裝藥破甲彈和曳光爆破榴彈。試射槍配用試射曳光彈,命中時可產生白色煙團以顯示彈著點。

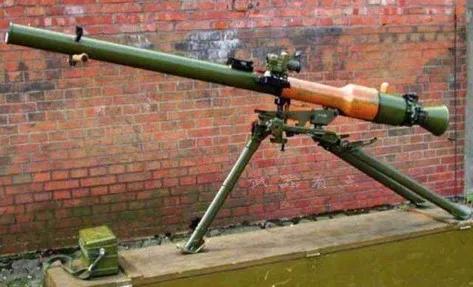

蘇聯B-10式82毫米無坐力炮
該炮是蘇聯的一種舊式反坦克武器, 20世紀50-60年代開始生產,並裝備蘇軍摩托化步兵營無坐力炮排。該炮由身管、擊發機構、瞄準裝置、輪式炮架和三腳架組成。身管前端有拖拽用握把和小滑輪,後部為燃燒室和炮閂,內壁為滑膛。行軍時裝在輪式炮架上牽引。射擊時炮架折向身管下方,改用三腳架支撐。瞄準時用光學瞄準鏡。身管長1.91米,最大膛壓62兆帕,初速320米/秒,最大射程4470米,有效射程500米。破甲厚度240毫米。射速6~7發/分。
該炮高低射界-20° ~+30°,方向射界360°。行軍狀態87.6千克,戰鬥全重85.5千克。火炮發射0-881A式尾翼穩定破甲彈。破甲彈重4.9千克,彈丸重3.6千克。彈藥基數60發。可車載或人力拖拽。
蘇聯D-44式85毫米反坦克炮
D-44式反坦克炮是蘇聯生產的一種舊式反坦克武器,因為該炮是在第二次世界大戰末期定型的,因此又叫M1945式反坦克炮。另外還有種SD-44式反坦克炮,它和D-44式的主要區別是裝有輔助推進裝置。
該炮由身管、炮架、反後坐裝置、瞄準裝置、輪式炮架組成。配用彈藥有曳光穿甲彈、高速穿甲彈、榴彈等。火炮戰鬥全重1.7噸。高低射界-7°~+35°,方向射界54°。初速分別為1030米/秒(高速穿甲彈)和792米/秒(曳光穿甲彈)。
蘇聯B-11式107毫米無坐力炮
B-11式無坐力炮是蘇聯的一種舊式反坦克武器, 20世紀50 ~60年代開始生產,並裝備蘇軍摩托化步兵營無坐力炮排,現已由反坦克導彈代替。
該炮主要由身管、擊發機構、瞄準裝置、輪式炮架和三腳架等幾大部分組成。火炮身管長2.71米,炮全長3.31米,戰鬥全重305千克,最大膛壓61兆帕,初速為400米/秒(破甲彈)和375米/秒(爆破榴彈)。最大射程為6650米/秒(爆破榴彈)和1710米/秒(破甲彈),有效射程450米。破甲厚度為380毫米。射速6發/分。高低射界-10°~+45°,方向射界35°。破甲彈重12.6千克,彈丸重7.6千克。彈藥基數50發。
義大利“弗格里” 80毫米無後坐炮
“弗格里”無後坐炮是義大利研製的80毫米無後坐炮。該炮1974年開始研製,目前仍在生產該媳的主要特點是採用無後坐炮技術與火箭增程技術相結合、有雙腳架型和三腳架型兩種,前者採用簡易光學瞄準鏡,後者採用帶有光學測距儀和提前量測定裝置的光電瞄準鏡,由兩人操作。
該炮使用的火箭增程彈由彈丸和多孔藥簡組成,彈丸包括空心裝藥戰鬥部、火箭發動機和尾翼。火炮最大射程4500米,有效射程分別為500米(雙腳架型)及1000米(三腳架型)。
瑞典PV-1110式90毫米無坐力炮
PV-1110式無坐力炮是瑞典研製的一種步兵用反坦克武器。目前該炮已停止生產。
該炮由身管、擊發機構、瞄準裝置和輪式炮架等主要部分組成,身管上方有修正用試射槍,行軍時用拖車牽引或用輕型輪式車運載。
該炮的身管長為3.7米,戰鬥狀態重260千克,初速為650米/秒,有效射程大約900米,高低射界-10°~+15°,方向射界75° ~115°,射速6發/分,彈重3.1千克,破甲厚度為550毫米。
德國JPZ4-5式90毫米反坦克炮
JPZ4-5式反坦克炮是前聯邦德國研製的一種90毫米自行反坦克炮。它是前聯邦德國和瑞士於20世紀50年代末合作的專案, 1967年起開始大量生產,裝備機械化步兵旅和反坦克殲擊旅。
該炮的特點是採用了暗炮塔結構,火炮位於車體前部,因此顯著降低了火線高度,戰鬥中便於隱蔽。身管採用M1966式90毫米反坦克炮身管。戰鬥艙右後側有1挺7.62毫米高射機槍。車頂上裝有8管發煙器。
火炮炮身長3663毫米,車體尺寸為6.29米x2.98米×2.1米,戰鬥全重27.5噸,初速為930米/秒,最大射程為15千米,有效射程為1800米,射速為12發/分,方向射界為30°,高低射界-8°~+ 15°,最大行程為400千米。最大運動速度70千米/時。火炮配有超速穿甲彈、穿甲彈、破甲彈、碎甲彈等多種反坦克彈藥,還可發射M47式或M48式坦克使用的炮彈。
