現代車輛已經不再是四個輪子，五個座椅，前後車燈，一臺動力總成拼合而成那麼簡單了，還加入了複雜的電器通訊系統，也就是Can網路通訊系統。娛樂FICM系統，發動機ECM系統，變速箱TCM系統，底盤CH系統，安全網路Safety Can網路系統等等合併成網路架構，各個模組控制器組成各路CAN連線以及鏈路Lin線連線，有些訊號自我收發，有些有閘道器轉發，總之非常複雜，本文就來說說路虎攬勝車友遇到變速箱Can通訊匯流排故障問題的原因以及對應的解決辦法。
1，變速箱PTCan線短路。
CAN網路採用國際通用SAE-J1699協議，因此每個埠都標準電壓，可以使用萬用表的電壓檔，連線Can網路端子測試電壓值和電阻值來排查，首先檢查蓄電池電壓，12.5V左右就是正常，然後斷開蓄電池負極，測量主駕駛左大腿上方的16幀OBD診斷介面針腳電壓和電阻值，其中6號腳為CAN 高速網路，14號腳是CAN 低速網路，兩者用萬用表歐姆檔連線，測量電阻值，如果在60Ω左右，就是正常，然後測量CAN 高速電壓和CAN 低速電壓，如果電壓值是2.5V左右就是正常，否則就是異常，異常就說明這一路有短路，再檢查TCM的線束端子，看看電壓是否在2.5V，如果不是，就是短路，說明可能涉水導致端子短路，清理端子表面，然後再試，依然失敗就比較麻煩，可能需要更換整個TCM線束包括模組，4S店費用預估1.5萬~2萬左右，工時費3000元左右，質保期免費索賠更換。

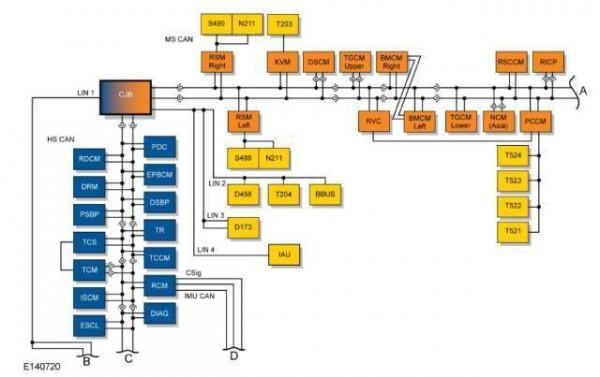

路虎攬勝CAN 網路架構圖
2，TCM模組或GW模組異常。
TCM模組或GW模組異常，就會導致訊號無法收發，通訊指令無法執行，於是報變速箱Can通訊匯流排故障，可以使用一塊提前將軟體刷到最新的TCM模組換裝到車上，看看匯流排通訊是否恢復，如果恢復那就是TCM模組問題，如果沒有恢復，還需把GW模組也換掉，更換TCM 或GW模組，4S店報價12000元左右，工時費400元左右，質保期非涉水引起可免費索賠更換。
TCU控制模組
以上就是筆者關於路虎攬勝變速箱Can通訊匯流排故障的原因分析和解決辦法分享，希望可以幫到車友。
