直升機機載電子裝置IVA 557導航指示器虛擬化儀表試驗器設計-4
直升機機載電子裝置IVA 557導航指示器工作原理-C
編寫:賀軍
概述：
無線電導航指示器“IVA 557指示器”可根據參考編號，顯示一種或多種型別的資訊：
-由飛機的航向資料發生器計算出的導航航向。
-來自一個或兩個VOR信標的軸承和方位角。
-來自一個或兩個ADF發射站的軸承和方位角。
“直升機機載電子裝置IVA 557導航指示器虛擬化儀表試驗器”是檢測“IVA 557系列指示器”的各項技術指標的試驗器。檢測程式設計按照直升機維修手冊“34-19-11” 執行程式設計。
進行“IVA 557指示器”檢測所需儀器裝置：
1）、直升機機載電子裝置試驗綜合控制器 1臺
2）、直升機機載電子裝置檢測矩陣繼電器交換箱 1個
3）、PJC-2（IVA 557指示器）連線電纜 1條
4）、26V/400Hz交流電源 1臺
5）、HIT134同步訊號發生器 1臺
6）、被測試的IVA 557指示器 1個
7）、絕緣測試兆歐表（250V直流） 1個
“直升機機載電子裝置IVA 557導航指示器虛擬化儀表試驗器”連線方式如下圖所示:
“直升機機載電子裝置IVA 557導航指示器虛擬化儀表試驗器”顯示螢幕如圖所示.
直升機機載電子裝置IVA 557導航指示器虛擬化儀表試驗器設計-4
直升機機載電子裝置IVA 557導航指示器工作原理-C
D、外部描述：
該裝置的形式為一個矩形的盒子：
- 前端部分包括操作裝置所需的所有顯示器、指示器和控制裝置。
- 後部包括一個固定的聯結器和兩個指示板：
。第一個板是一個標籤板，上面帶有以下資訊：
- 製造商名稱，
- 裝置名稱，
- 製造商的零件號，
- 裝置序列號，
- 製造日期，
- 檢查印章。
。放在第一個盤子下面的第二個盤子是一個指令。
（1）、前面板
根據版本的圖，前面板如圖5A至5I所示,這些圖形還顯示了照明和顯示器的顏色。
前面板的說明（557-4010-202）

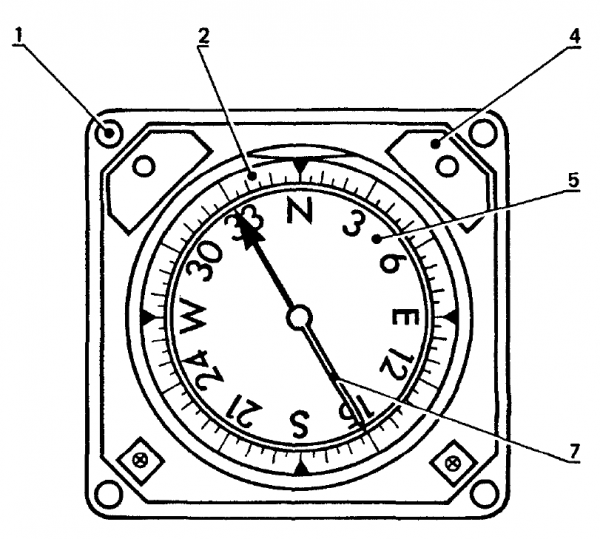

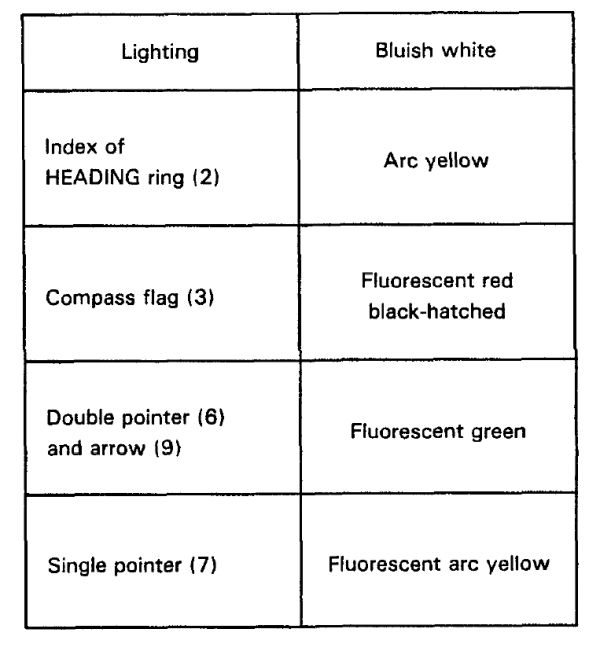

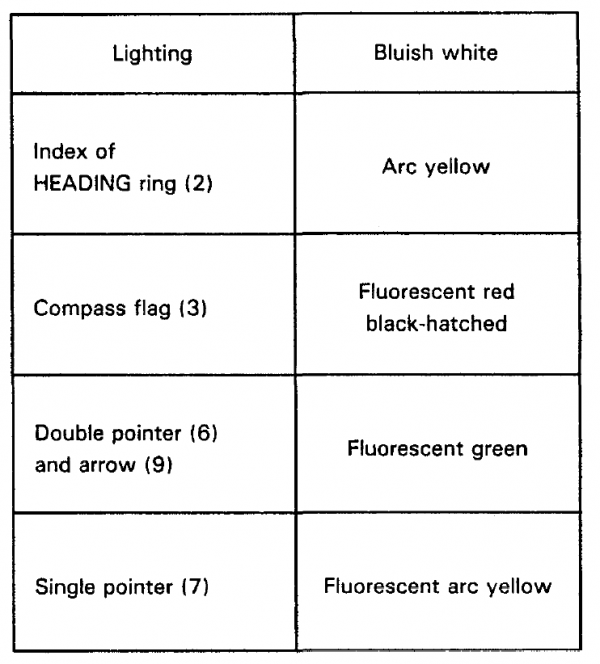

圖5A:
照明：藍白色
航向環索引（2）：弧黃色
雙指標（6）：熒光綠色
單指標（7）：熒光弧形黃色
前面板說明圖（55X-4X11-X02和557-4181-601）

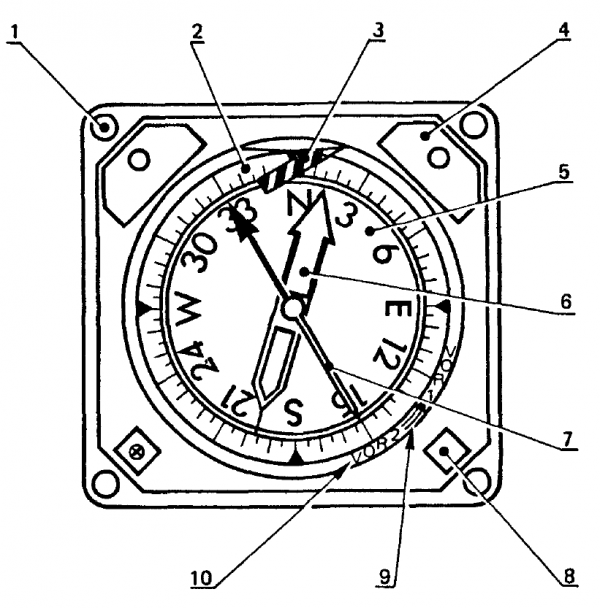

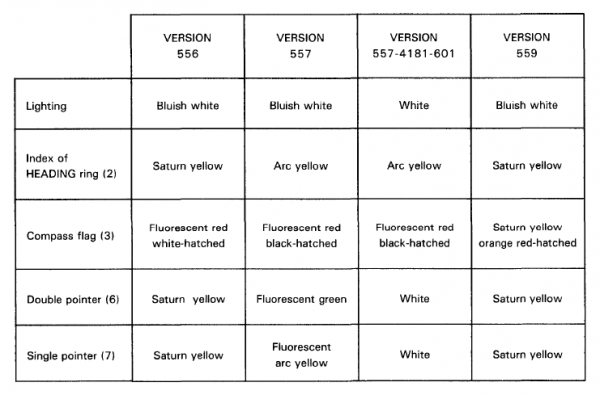

圖5B:
版本556：
照明：藍白色
航向環指數（2）：土星黃色
羅盤旗（3）：熒光紅色，白色陰影
雙指標（6）：土星黃色
單指標（7）：土星黃色
版本557：
照明：藍白色
航向環索引（2）：弧黃色
羅盤旗（3）：熒光紅色黑陰影
雙指標（6）：熒光綠色
單個指標（7）：熒光弧形黃色

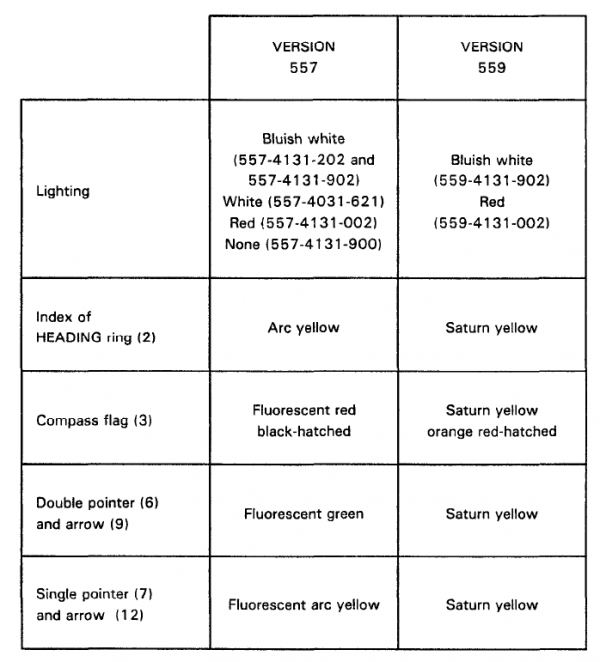

版本557-4181-601：
照明：白色
航向環索引（2）：弧黃色
羅盤旗（3）：熒光紅色黑陰影
雙指標（6）：白色
單個指標（7）：白色
版本559：
照明：藍白色
航向環指數（2）：土星黃色
羅盤旗（3）：土星黃色橙色紅色孵化
雙指標（6）：土星黃色
單指標（7）：土星黃色

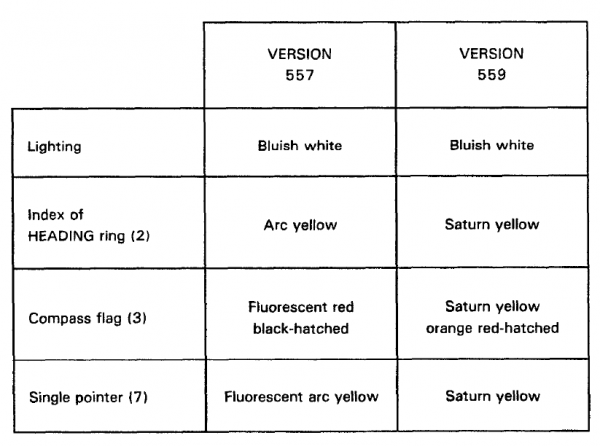

前面板說明（55X-4020-002）

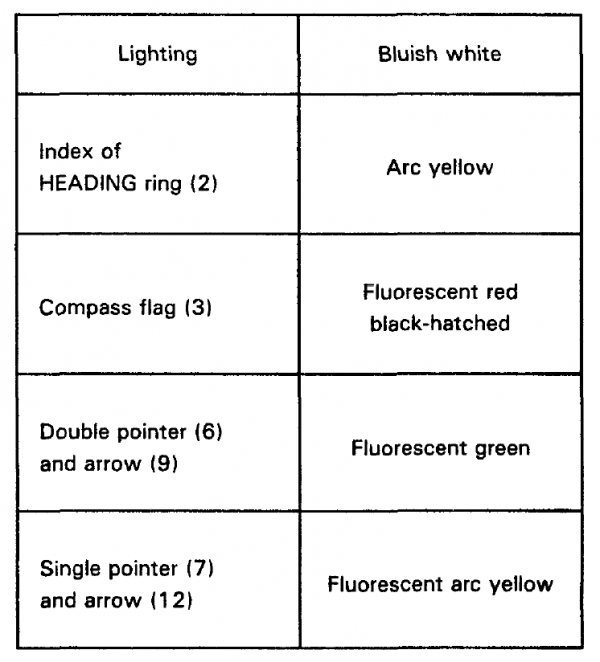

圖5C:

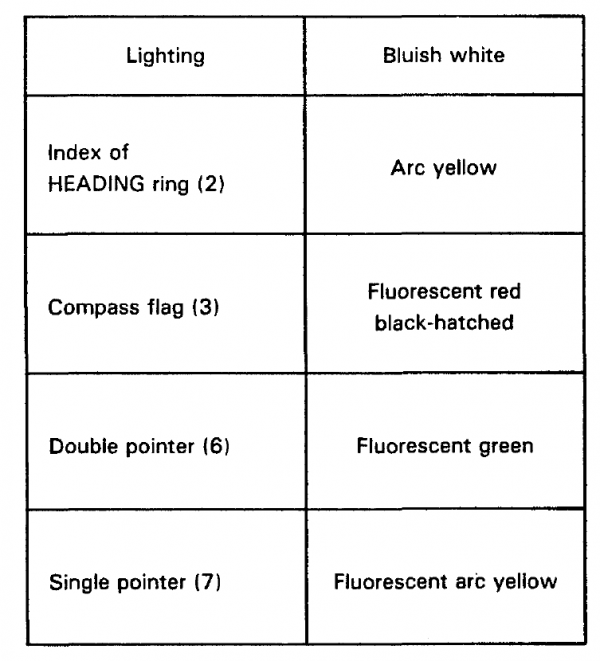

前面板的說明（55X-4021-902）
圖5D:
前面板說明（55X-4X31-XXX）
圖5E
前面板的說明（557-4051-202）
圖5F:
前面板的說明（557-4101-212）
圖5G:
前面板的說明（557-4161-202）
圖5H:
前面板的說明（557-4191-202）
圖5I:

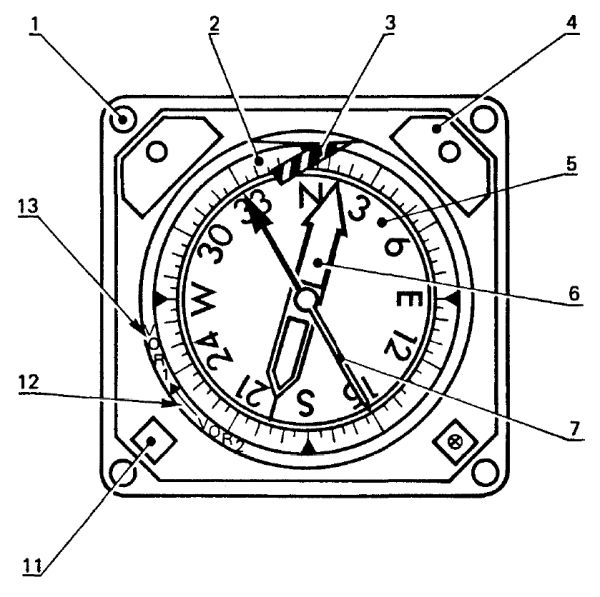

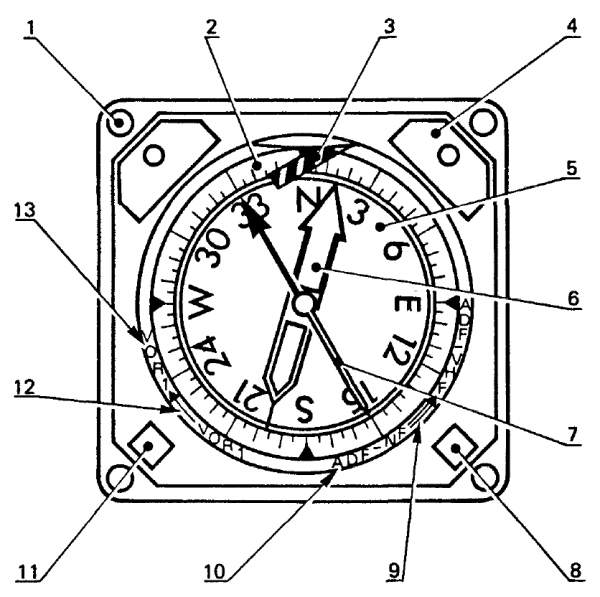

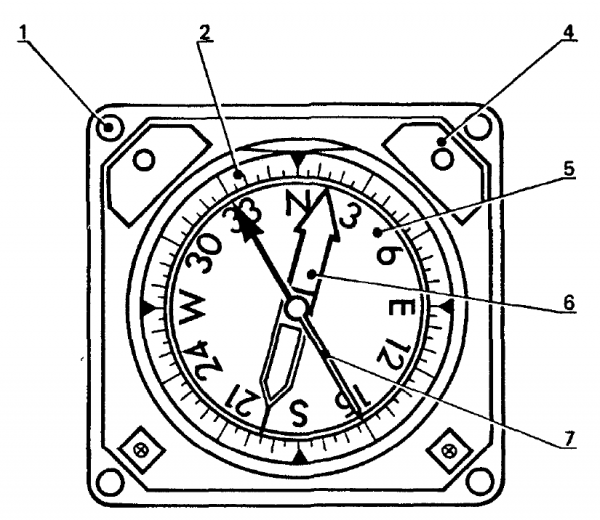

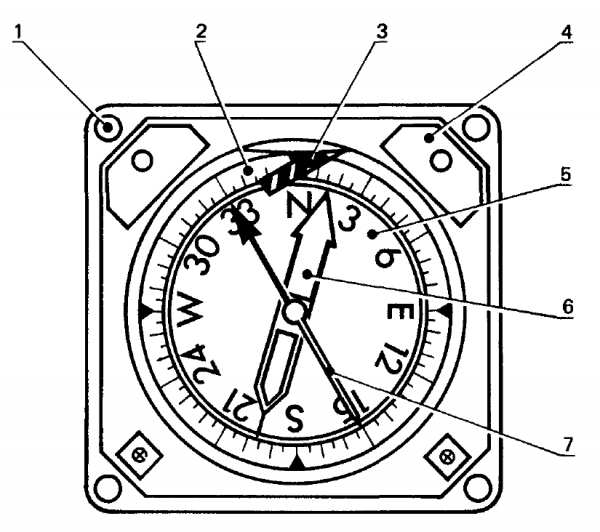

在圖中所標記的元素的描述和作用如下：
- 附件（1）（所有版本）
四個螺紋孔允許將指示燈連線到控制面板上。
-標題環（2）（所有版本）
航向環分為4個90°扇區，每個扇區都用索引標記。黑色背景上為白色標記。
- 指南針FLAG（3）（除55X-4XX0-XXX以外的所有版本）
在航向環（2）的上方索引前面，顯示：
。用指南針卡搜尋標題，
。羅盤卡（5）控制故障或對航向資料發生器的28V電源的切斷。
- 照明電路（4）（所有版本）
使用固定螺釘的照明電路位於裝置前面板的兩個上角。它們可以從同一面訪問。
- 羅盤卡（5）（所有版本）
羅盤卡按5度步分級。航向環（2）的上索引表示在羅盤卡上讀取的磁性航向。羅盤卡上的標記為白色，黑色背景為白色。
- 雙指標（6）（除55X-4X2X-XXX以外的所有版本）
根據指示器的不同，雙指標可以顯示VOR或ADF資料。
如果讀取相對於航向環（2），是根據選擇雙指標顯示的資料按鈕（8）的版本位置和方位角的信標（VOR或ADF）。
如果讀取到羅盤卡（5），由雙指標顯示的資料是根據版本和選擇按鈕（8）的位置的信標的方位（VOR或ADF）。
- 單個指標（7）（所有版本）
單個指標可以顯示VOR或ADF資料：
如果讀取到航向環（2），則單個指標顯示的資料是信標的方位角（VOR或ADF）。
如果讀取到羅盤卡（5），由單個指標顯示的資料是信標的方位（VOR或ADF）。
- 雙指標選擇按鈕（8）（版本55X-4X0X-XXX、55X-4X3X-XXX、55X-4X5X-XXX、55X-4X9X-XXX）
此按鈕根據其位置（按下或釋放）選擇雙指標顯示的資料。
這個按鈕啟用一個旋轉掩模，使一個雙指標箭頭（9）出現。該箭頭相對於符號（10）的方向表示雙指標所顯示的資料。
- 雙指標函式選擇箭頭（9）(版本55X-4X0X-XXX、55X-4X3X-XXX、55X-4X5X-XXX、55X-4X9X-XXX)
用按鈕（8）選擇的箭頭的方向表示所顯示的資料。
- 雙指標符號(1O)（版本55X-4X0X-XXX、55X-4X3X-XXX、55X-4X5X-XXX、55X-4X9X-XXX）
箭頭（9）指定的符號表示雙指標顯示的資料。
- 單指標選擇按鈕（11）(版本55X-4X3X-XXX，55X-4X5X-XXX，55X-4X6X-XXX)
此按鈕根據其位置（按入或釋放）選擇單個指標顯示的資料。
這個按鈕啟用一個旋轉掩模，使單個指標箭頭（12）出現。這個箭頭相對於符號（13）的方向表示由單個指標顯示的資料。
- 單指標函式選擇箭頭（12）(版本55X-4X3X-XXX，55X-4X5X-XXX，55X-4X6X-XXX)
用按鈕（11）選擇的箭頭的方向表示所顯示的資料。
- 單指標符號（13）（版本55X-4X3X-XXX、55X-4X5X-XXX、55X-4X6X-XXX）
箭頭（12）指定的符號表示單個指標顯示的資料。
