理解和翻譯不當之處，懇請各位領導、老師、前輩、同行批評指正）
點選文末閱讀原文可獲得原文連結
https://pubs.acs.org/doi/pdf/10.1021/acsaem.1c02879
開發一種無需反溶劑技術即可製備鈣鈦礦層的簡單方法可以促進鈣鈦礦太陽能電池（PSC）的工業化生產。由於相穩定性問題，甲脒鉛碘鈣鈦礦層的無反溶劑方法取得了有限的進展。在這裡，作者使用 N-甲基吡咯烷酮 (NMP) 作為新增劑來抑制 FAPbI3 的非鈣鈦礦相，透過揮發性溶劑 2-甲氧基乙醇的自揮發來製備碘化甲脒 (FAI)-PbI2-NMP 中間相，而不是傳統的反溶劑法。FAPbI3薄膜的高質量純α相可透過退火相變獲得的。作者研究了不同NMP用量影響的鈣鈦礦薄膜的光伏特性，相應PSC 的 PCE 為 20.1%，而使用經典反溶劑技術製備 PSC 的 PCE 為 15.6%。未封裝的裝置在儲存 35 天后表現出其初始 PCE 值75% 的效率。該方法重複性好、操作簡便，可用於 PSC 的規模化生產。

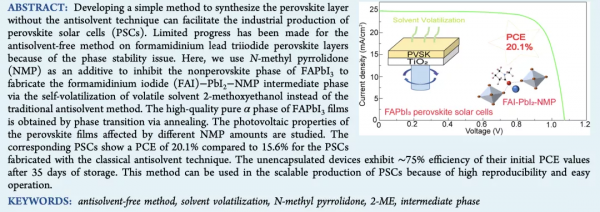

【摘要截圖】

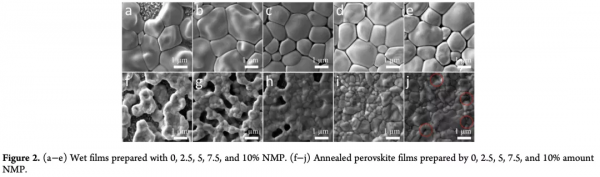

【精選二圖】

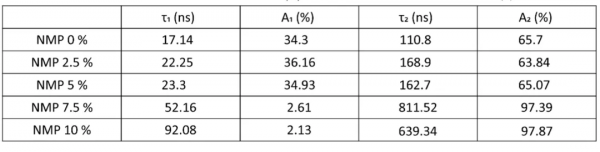

【精選一表】
