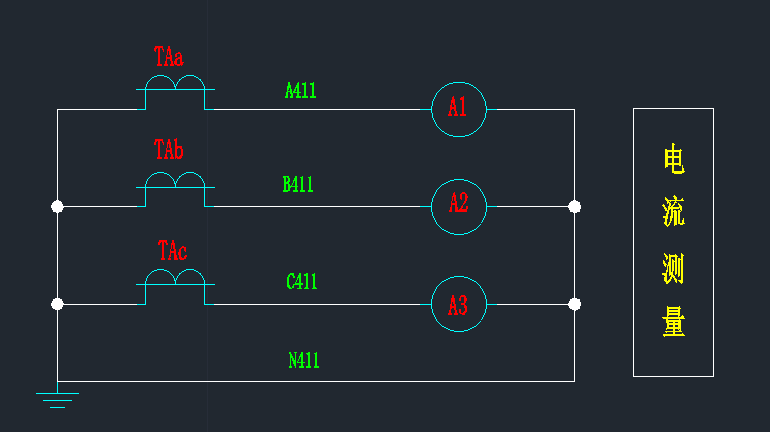

1：三個電流表和三個互感器的接線圖
三個互感器S1分別接電流表1端，三個互感器S2與三個電流表2端串聯並接地。電流表端子1和2分有+和-，只和互感器相連時可以不分。
2：三相四線電度表的接線圖
A相互感器S1接電錶1號端子，B相互感器S1接電錶4號端子，C相互感器S1接電錶7號端子，三個互感器的S2串聯再與電錶3,6,9號端子串聯。電錶2號端子接A相電源，電錶5號端子接B相電源，電錶8號端子接C相電源，電錶10號端子接N相零線。
注意要點，互感器P1朝進線方向，互感器和電源必須保持同相，比如電錶1和3接A相互感器的S1和S2，那電錶2號端子必須是A相電源，不能取錯誤的B相或C相電源。
3：電壓表和電壓轉換開關的接線圖
電壓轉換開關自帶的有連線片，右側分別1和3，5和7,9和11都已經連線，所以三相電源進線分別接1,5,9就可以，左側上排2,6,10相連，下排4,8,12相連，上下分別引一根線到電壓表即可，電壓表兩根線在電壓表上不分左右方向。

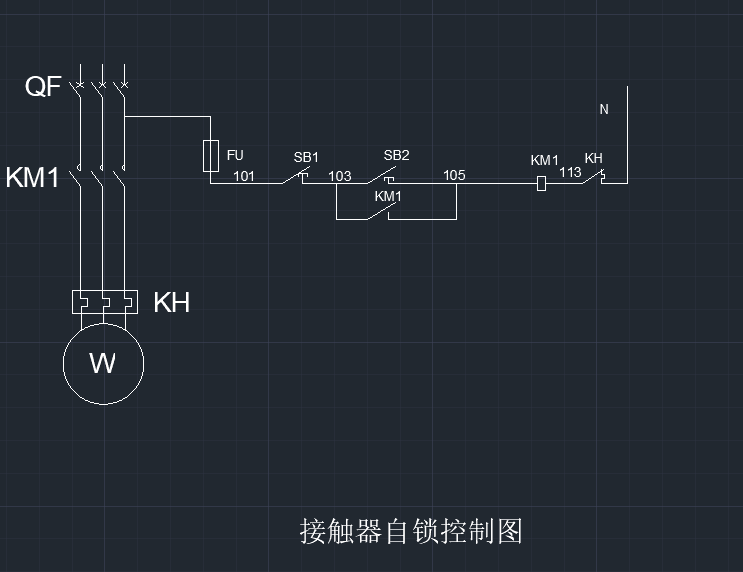

4：單個接觸器的自鎖控制圖
此電路是所有接觸器啟動電路的基礎，電工必須掌握。電源經停止按鈕的常閉點到啟動按鈕的常開點，再到接觸器線圈再經熱繼電器常閉點到零線構成迴路。啟動按鈕兩端並聯接觸器的常開輔助以達到自鎖的效果。
5：兩個接觸器的正反轉自鎖並做電氣互鎖的控制圖
普通輸送帶常用這個正反轉自鎖迴路，正反轉回路主迴路是兩個接觸器，在一次線接法上，接觸器上端同相相連，下端必須有兩相火線進行調相，二次控制迴路為兩個獨立的接觸器自鎖迴路組成，但是必須用接觸器的常閉點交叉串聯線上圈前端的方式進行電氣互鎖。
