一.編制依據
1.《地下工程防水技術規範》GB 50108-2019第4.3節
2.《地下防水工程質量驗收規範》GB 50208-2019第4.3節
本篇選自《優質技術交底》專欄，第6節“屋面及防水技術”，更多內容點選下方專欄卡片獲取↓
一次購買，永久免費享受後期更新內容
二.適用範圍及施工條件
1.適用範圍
所有綠都地產集團開發的住宅工程中存在受侵蝕性介質作用或受振動作用的地下工程。
2.施工條件
2.1.卷材防水層應鋪設在混凝土結構主體的迎水面上。
2.2.卷材防水層用於建築物地下室時，應注意下列要求：
2.2.1.施工期間必須採取有效措施，使基坑內地下水位穩定降低在底板墊層以下不少於500mm處，直至施工完畢。
2.2.2.卷材防水層應鋪在底板墊層上表面，以便形成結構底板、側牆以至牆體頂端以上外圍的外包封閉防水層。
2.2.3.鋪貼卷材的基層應潔淨、平整、堅實、牢固，陰陽角呈圓弧形或45˚（135°）坡角。
2.2.4.卷材防水層嚴禁在雨天、雪天，五級及以上大風的條件下施工。
2.2.5.卷材防水層正常施工溫度範圍為+5～+35℃；冷粘法施工溫度不宜低於+5℃；熱熔法施工溫度不宜低於-10℃。
2.2.6.卷材防水層所用基層處理劑、膠粘劑、密封材料等配套材料，均應與鋪貼的卷材材性相容。
2.2.7.卷材防水層所用原材料必須有出廠合格證，複驗其主要物理效能必須符合規範規定。
2.2.8.施工人員必須持有防水專業上崗證書。
三．設定做法
外防水定義：
地下防水工程一般把卷材防水層設定在建築結構的外側，稱為外防水。它與卷材防水層設在結構內側的內防水相比較，具有以下優點：外防水的防水層在迎水面，受壓力水的作用緊壓在結構上，防水效果良好，而內防水的卷材防水層在背水面，受壓力水的作用容易區域性脫開；外防水造成滲漏機會比內防水少。因此，一般多采用外防水。
此處主要介紹外防內貼法：

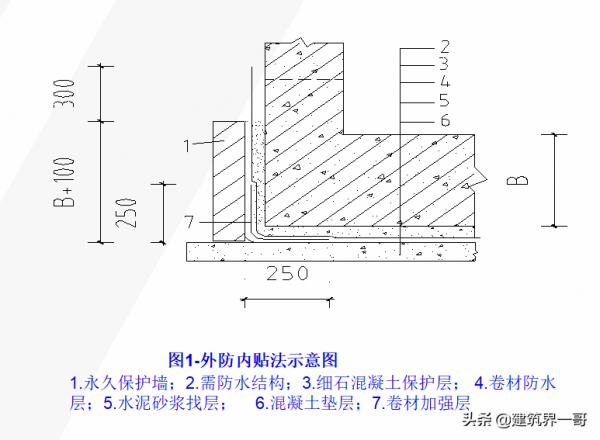

外防內貼法是澆築混凝土墊層後，在墊層上將永久保護牆全部砌好，將卷材防水層鋪貼在墊層和永久保護牆上（見圖1）
施工程式如下：
1.在已施工好的混凝土墊層上砌築永久保護牆，保護牆全部砌好後，用1：3水泥砂漿在墊層和永久保護牆上抹找平層。
2.找平層乾燥後即塗刷冷底子油或基層處理劑，乾燥後方可鋪貼卷材防水層。鋪貼時應先鋪立面、後鋪平面，鋪貼立面時，應先鋪轉角、後鋪大面。在全部轉角處應鋪貼同品種的卷材附加層，並應仔細貼上緊密；
3.卷材防水層鋪完經驗收合格後即應做好保護層。立面可抹水泥砂漿、貼塑膠板，或用氯丁系膠粘劑粘鋪石油瀝青紙胎油氈；平面可抹水泥砂漿，或澆築不小於50mm厚的細石混凝土
4.施工需防水結構，將防水層壓緊。如為混凝土結構，則永久保護牆可當一側模板；結構頂板卷材防水層上的細石混凝土保護層厚度不應小於70mm，防水層如為單層卷材，則其與保護層之間應設定隔離層；
5.結構完工後，方可回填土。
四.施工材料
1.選用材料
1.1.主要材料為熱熔型SBS改性瀝青防水卷材。用於地下工程應選擇聚醋胎或玻纖胎的卷材，卷材厚度≥4mm，胎基位於卷材上部的1/3處。嚴禁選用厚度小於3mm的卷材。
1.2.卷材附加增強層選用同品種的卷材。
1.3.配套材料為氯丁橡膠改性瀝青膠粘劑，為黑色液態，用於卷材與基層及卷材與卷材接縫的冷膠粘劑，在熱熔法施工工藝中主要用於貼上由底面折向立面的熱熔型卷材無熱熔膠的一面。
基層處理劑：將氯丁橡膠改性瀝青膠粘劑和工業汽油以1：0.5的重量比混合稀釋並攪拌均勻即可。主要是塗刷基層起冷底子油作用。
1.4.輔助材料是工業汽油等，主要用於清洗機具，以及汽油噴燈的燃料。
2.主要材料要求
2.1.主要材料的規格，見表2。
五.施工機具
1.專用工具：汽油噴燈、火焰噴槍、液化氣鋼瓶。
2.基層清理工具：平鏟、掃把、鋼絲刷、高壓吹風機。
3.噴塗工具：空氣壓縮機、噴塗壓力罐、毛刷、攪拌器。
4.定位工具：捲尺、鋼尺、彈線盒。
5.壓實工具：壓輥、抹子。
6.其它工具：隔熱板、燙板、刮刀、桌布刀、細線繩。
六.熱熔法施工工藝
1.熱熔法介紹
熱熔法是以專用的加熱機具將熱熔型卷材底面的熱熔膠加熱熔化而使卷材與基層或卷材與卷材之間進行粘結的施工方法。
熱熔型卷材在工廠生產過程中就在其底面塗有1層軟化點較高的改性瀝青熱熔膠，只須將它熔化即可進行粘鋪，無須塗刷膠粘劑和掀剝隔離紙，因此施工也較簡便，一般不受溫度和溼度的影響，可在較低氣溫下，以及霧、露、霜天氣施工，由於熱熔膠是在熔融狀態下粘結，所以卷材貼上也較牢固。
熱熔法施工的關鍵技術是烘烤熱熔膠，要把握烘烤溫度和烘烤時間，溫度不夠、時間短，熱熔膠不得熔融；溫度太高、時間過長，易將卷材烤壞，均會影響卷材防水層的質量，因此熟練掌握烘烤技術，使烘烤恰到好處是十分重要的。
熱熔法施工可以滿粘、條粘。
2.工藝流程見圖
3.基層要求及處理
3.1.基層必須牢固，無鬆動、起砂等缺陷。基層表面應平整潔淨、均勻一致。
3.2.必須將突出基層表面的異物、砂漿疙瘩等剷除，並將塵土雜物清除乾淨，最好用高壓空氣進行清理。陰陽角、管道根部等處更應仔細清理，若有油汙、鐵鏽等，應以砂紙、鋼絲刷、溶劑等予以清除乾淨。
3.3.基層若高低不平或凹坑較大時，應用摻加108膠（佔水泥重量的15%）的1：3水泥砂漿抹平。
3.4.基層所有陰陽角應做成圓弧或45°（135°）坡角。
3.5.基層與變形縫或管道等相連線的陰角應做成均勻一致、平整光滑的圓弧或折角。
3.6.基層應乾燥，含水率宜小於9%，測定方法是：將1m見方的三元乙丙橡膠捲材覆蓋在基層表面上，靜置2～3h，若覆蓋處的基層表面無水印，且緊貼基層一側的卷材亦無凝結水痕，即為基層含水率小於9%。
4.施工要點
4.1.噴塗冷底子油
在已經處理好的基層上噴塗冷底子油，噴塗要薄而均勻，不得有空白、麻點、氣泡。如果基層表面過於粗糙，宜先刷一遍慢揮發性冷底子油，待其表幹後，再刷一遍快揮發性冷底子油。塗刷時間宜在鋪貼卷材前1～2h進行，使油層乾燥而又不沾染灰塵。
4.2.細部附加增強處理
對於陰陽角、管道根部以及變形縫等部位應做增強處理。方法是先按細部形狀將卷材剪好，不要加熱，在細部貼一下，視尺寸、形狀合適後，再將卷材的底面（有熱熔膠的一面），用手持汽油噴燈烘烤，待其底面呈熔融狀態，即可立即貼上在已塗刷1道密封材料的基層上，並壓實鋪牢。
4.3.彈粉線
在已處理好並乾燥的基層表面，按照所選卷材的寬度留出搭接縫尺寸，將鋪貼卷材的基準線彈好，以便按此基準線進行卷材鋪貼施工。
4.4.熱熔鋪貼卷材
大面積滿粘以“滾鋪法”為佳，先鋪粘大面、後粘結搭接縫，這種方法可以保證卷材鋪貼質量，用於卷材與基層及卷材搭接縫一次熔鋪。
條粘則可採用“展鋪法”，即將熱熔型卷材展開平鋪在基層上，然後沿卷材周邊掀起加熱熔融進行粘鋪。
5.施工方法
此處使用以SBS改性瀝青防水卷材為主材的外防內貼熱熔滿粘滾鋪法施工，具體如下：
5.1.貼上立面卷材
在開始貼上立面卷材前，應在所有的陰陽角處貼上一層同品種的卷材附加層，寬度不小於500mm（陰陽角兩邊寬度均不小於250mm），並應仔細貼上緊密；在立面與平面的轉角處，卷材的搭接宜留在平面上，且距離立面不應小於600mm；
立面卷材在永久性保護牆頂部應預留出300mm長的卷材進行甩槎，以便與地下室牆體的防水卷材進行搭接。
5.2.熔粘端部卷材

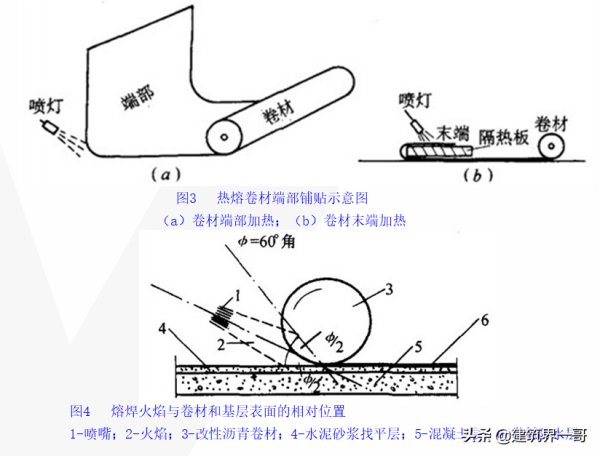

將整卷卷材（勿開啟）置於鋪貼起始端，對準基層上已彈好的粉線，滾展卷材約1m，由1人站在卷材正面將這1m卷材拉起，另1人站在卷材底面（有熱熔膠）手持液化氣火焰噴槍，慢旋開關、點燃火焰，調呈藍色，使火焰對準卷材與基面交接處同時加熱卷材底面與基層面（圖3-a），待卷材底面膠呈熔融狀即進行粘鋪，再由一人以手持壓輥對鋪貼的卷材進行排氣壓實，這樣鋪到卷材端頭剩下約30cm時，將卷材端頭翻放在隔熱板上（圖3-b），再行熔烤，最後將端部卷材鋪牢壓實。
5.3.滾粘大面卷材
起始端卷材粘牢後，持火焰噴槍的人應站在滾鋪前方，對著待鋪的整卷卷材，點燃噴槍使火焰對準卷材與基層面的夾角（圖4），噴槍距卷材及基層加熱處約0.3～0.5m，施行往復移動烘烤（不得將火焰停留在一處直火燒烤時間過長，否則易產生胎基外露或胎體與改性瀝青基料瞬間分離），至卷材底面膠層呈黑色光澤並伴有微泡（不得出現大量大泡），即及時推滾卷材進行粘鋪，後隨1人施行排氣壓實工序。
5.4.卷材搭接縫施工
卷材搭接縫以及卷材收頭的鋪粘是影響鋪貼質量的關鍵之一，不隨大面一次粘鋪，而做專門處理是為保證地下工程熱熔型卷材防水層的鋪貼質量。
搭接縫及收頭的卷材必須100%烘烤，粘鋪時必須有熔融瀝青從邊端擠出，用刮刀將擠出的熱熔膠刮平，沿邊端封嚴。
操作方法為：
5.4.1.為搭接縫粘結牢固，先將下層卷材（已鋪好）表面的防粘隔離層熔掉，為防止烘烤到搭接縫以外的卷材，應使用燙板沿搭接粉線移動，火焰噴槍隨燙板移動，由於燙板的擋火作用，則火焰噴槍只將搭接卷材的隔離層熔掉而不影響其他卷材。
5.4.2.貼上搭接縫：一手用抹子或刮刀將搭接縫卷材掀起，另一手持火焰噴槍（或汽油噴燈）從搭接縫外斜向裡噴火烘烤卷材面，隨烘烤熔融隨貼上，並須將熔融的瀝青擠出，以抹子（或刮刀）刮平。搭接縫或收頭粘貼後，可用火焰及抹子沿搭接縫邊緣再行均勻加熱抹壓封嚴，或以密封材料沿縫封嚴，寬度不小於10mm。
5.5.做保護層
接縫收頭處理完，檢查防水層鋪設合格後，應及時做保護層保護已鋪好的卷材防水層。
七.底板變形縫處防水做法

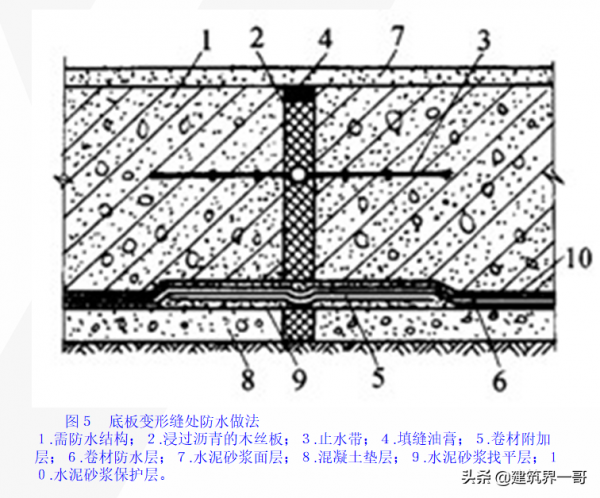

在變形縫處應增加捲材附加層，附加層為1～2層同品種高聚物改性瀝青防水卷材，見圖
八.提高卷材防水層的技術措施
卷材防水層是粘附在具有足夠剛度的結構層或結構層上的找平層上面，當結構層因種種原因產生變形裂縫時，要求卷材有一定的延伸率來適應這種變形，採用點粘、條粘、空鋪的措施可以充分發揮卷材的延伸效能，有效地減少卷材被拉裂的可能性。
1.具體措施有：
1.1.卷材的點粘、條粘及空鋪
點粘法：每平方米卷材下粘五點（100mm×100mm），貼上面積不大於總面積的6%；
條粘法：每幅卷材兩邊各與基層貼上150mm寬；
空鋪法：卷材防水層周邊與基層貼上800mm寬。
1.2.增鋪卷材附加層
對變形較大、易遭破壞或易老化部位，如變形縫、轉角、三面角，以及穿牆管道周圍、地下出入口通道等處，均應鋪設卷材附加層。附加層可採用同種卷材加鋪1～2層，寬度不小於500mm。
1.3.做密封處理
為使卷材防水層增強適應變形的能力，提高防水層整體質量，在分格縫、穿牆管道周圍、卷材搭接縫，以及收頭部位應做密封處理。
1.4.施工中，要重視對卷材防水層的保護。
九.施工注意事項
1.對主要機具如汽油噴燈、火焰噴槍應預先檢查1遍，看開關是否靈敏、有無漏氣等缺陷；液化氣鋼瓶有無漏氣等。
2.冷底子油一次噴塗的面積，根據其乾燥時間的長短和施工進度的快慢確定。面積過大，來不及鋪貼卷材，時間過長易被風沙塵土汙染或露水打溼；面積過小，影響下道工序的進行，拖延工期。
3.鋪設卷材防水層時，兩幅卷材短邊、長邊的搭接寬度均不應小於100mm。鋪設多層卷材時，上下兩層和相鄰兩幅卷材的接縫應錯開1/3幅寬；上下兩層卷材不得相互垂直鋪貼；各層卷材的相鄰（包括上下、左右）接縫應錯開，嚴禁形成通縫；陰陽角應做成圓弧或45°（135°）折角，並增鋪1層相同品種的卷材，寬度不小於500mm。
4.熱熔法與材性的關係。高聚物改性瀝青防水卷材各品種的改性基料成分有所不同，因此軟化點、熔融度及熔化速度也不同。施工人員對所選卷材應進行探索試驗，調節火焰距離以及烘烤時間，觀察卷材底面熱熔膠的熔融狀態以及鋪貼後卷材的貼上強度，積累經驗後用於大面積施鋪。
5.烘烤溫度對卷材的影響。以液化石油氣為熱源的火焰噴槍，當噴嘴全部開放時，火焰的端部溫度約為1300℃左右，火焰中心的溫度約1100℃左右，調節噴槍開關可將溫度降至1000～800℃左右。在這樣的高溫下實施熱熔法施工，要求在對卷材材性瞭解的基礎上熟練掌握持槍烘烤技術。這裡應特別強調一點，即對熱熔型卷材高溫烘烤的瞬時性，卷材的改性混合基料中的石油瀝青已經經過高溫處理，其瀝青膠質對混合基料中的橡膠或樹脂可起到保護作用，因此瞬時高溫不會影響卷材效能；高溫對不同的胎基影響也不同，對無紡聚酯布胎基，溫度達130℃時其伸長變形即可超限而失去增強作用，而玻纖胎卻不受此限，而對SBS、APP改性基料瞬間接觸260℃高溫亦不致破壞材性。因此，可以說在一定條件下，高溫不致影響卷材的材性。
6.常溫下，正確施工的熱熔型卷材防水層，其粘結強度可大於0.5MPa,可滿足質量要求。但在低溫下施工，熱熔膠冷卻也快，往往影響粘鋪質量，這就需要豐富的經驗和熟練的操作技術，必要時可同時使用兩把火焰噴槍（或噴燈）進行加熱操作，以使熱熔膠熔融均勻，保證粘鋪質量。
7.火焰加熱器加熱卷材應均勻，不得加熱不足或燒穿卷材。
8.採用熱熔施工，在點火時以及在烘烤施工中，火焰噴嘴嚴禁對著人。特別是立牆卷材熱熔施工時，更應注意施工安全，亦應佩戴防護用品。
9.施工現場應清除其它易燃、易爆材料，並備有滅火器等消防器材，消防道路要暢通。
十.驗收要求
卷材防水層分項工程檢驗批的抽檢數量，應按鋪貼面積每100m2 抽查1 處，每處10m2，且不得少於3 處。
1.主控專案
1.1.卷材防水層應採用高聚物改性瀝青防水卷材，且所用卷材及其配套材料必須符合設計要求。
檢驗方法：檢查產品合格證、產品效能檢測報告和材料進場檢驗報告。
1.2.卷材防水層在轉角處、變形縫等細部做法均須符合設計要求。
檢驗方法：觀察檢查和檢查隱蔽工程驗收記錄。
2.一般專案
2.1.卷材防水層的基層應牢固，基層表面應潔淨平整，不得有空鼓、鬆動、起砂和脫皮現象。
檢驗方法：觀察檢查。
2.2.卷材與基層、卷材與卷材間的粘結應緊密、牢固；搭接縫應貼上牢固，密封嚴密。
檢驗方法：觀察檢查。
2.3.鋪貼卷材應平整、順直，搭接尺寸準確，不得有扭曲、皺摺、燒穿、翹邊和起泡等缺陷。
檢驗方法：觀察和尺量檢查。
2.4.基層陰陽角應做成圓弧或45˚（135°）坡角，其尺寸應根據卷材品種確定；在轉角處、變形縫部位應鋪貼卷材加強層，加強層寬度不應小於500mm（陰陽角兩邊寬度均不小於250mm）。
檢驗方法：觀察和尺量檢查。
