目前微軟Xbox Series X/S兩款主機的電源充電頭網均已拿到手，本期先和大家分享旗艦主機Xbox Series X內建電源的拆解，支援12V5A和12V21.25A輸出，最大功率255W，下面就一起來看看電源的用料如何。
一、Xbox Series X主機電源外觀
電源機身頂面以及側身採用一體式電鍍金屬外殼，輸入母座和電源電路板接線連線，另外還有兩組輸出線纜。

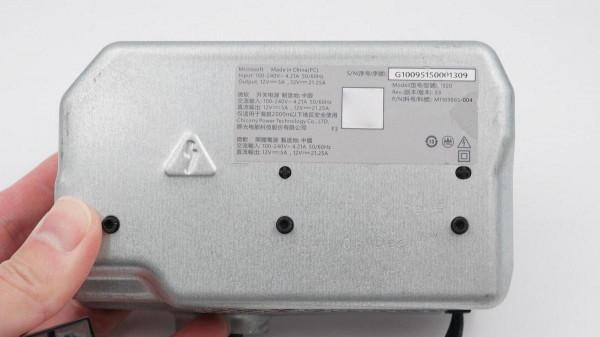

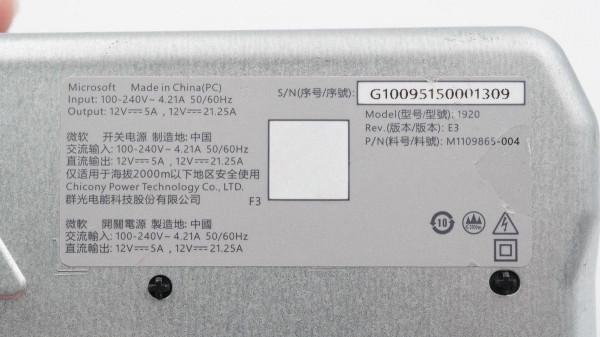

頂面右上角貼有銘牌。
電源型號為1920，支援100-240V~50/60HZ 4.21A輸入，以及12V5A、12V21.25A輸出，製造商為群光電能科技股份有限公司。

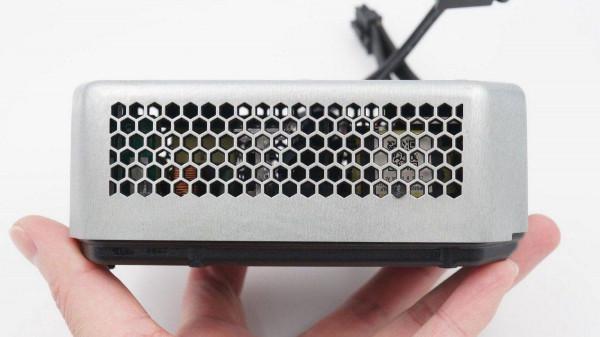

前後端外殼衝孔網狀設計幫助散熱。
另一端一覽。

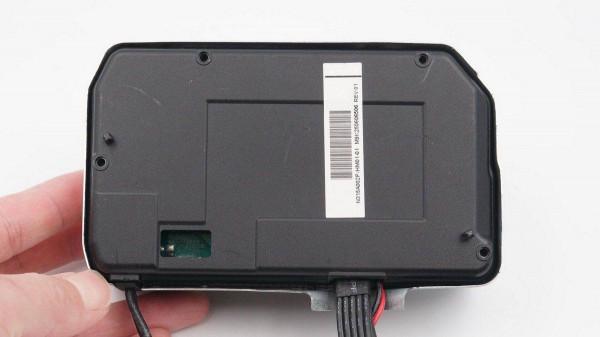

底部採用PC材質塑膠外殼，邊緣設有孔位和固定柱。
輸入母座特寫，8字型插口設計。
母座外殼上有相應的規格資訊，通過了CCC認證。
開關插頭特寫。
主供電插頭特寫。
二、Xbox Series X主機電源拆解
將電源外殼拆開。
金屬外殼內還設計有一層塑膠殼，進行絕緣保護，PC防火材質。
底部塑膠殼透過卡扣和電源模組固定在一起。

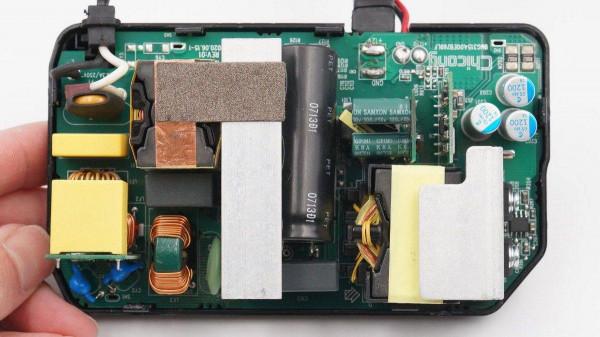

電源主機板正面一覽，元器件佈局很有層次感，初次級MOS管均配色散熱片幫助散熱。
板子背面一覽，設有LLC半橋開關管和光耦。
透過觀察發現，這款電源採用PFC+LLC開關電源架構，同步整流後輸出。下面我們從輸入端開始瞭解各器件的詳細資訊。

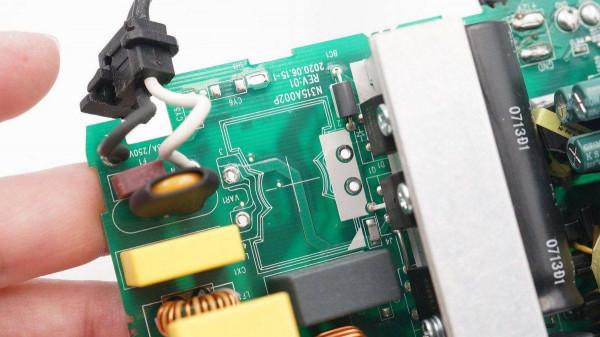

板子一端設有輸入EMI濾波電路，壓敏電阻外套絕緣管，安規X電容、共模電感均兩級設計，其中一顆安規X電容焊接在小板上。

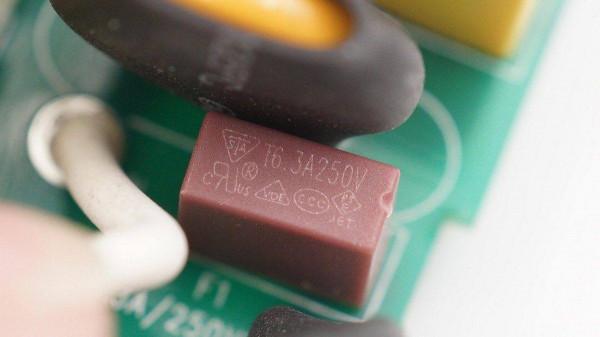

延時保險絲特寫，規格為6.3A 250V。

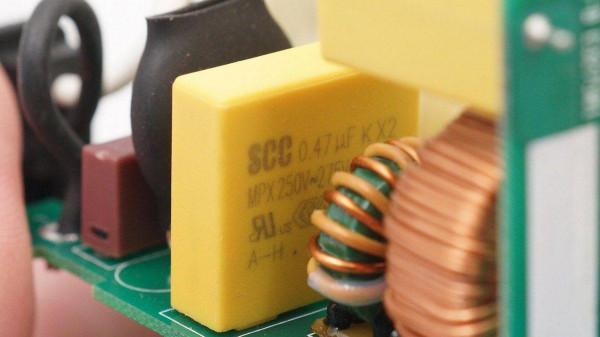

安規X電容特寫，容量0.47μF。

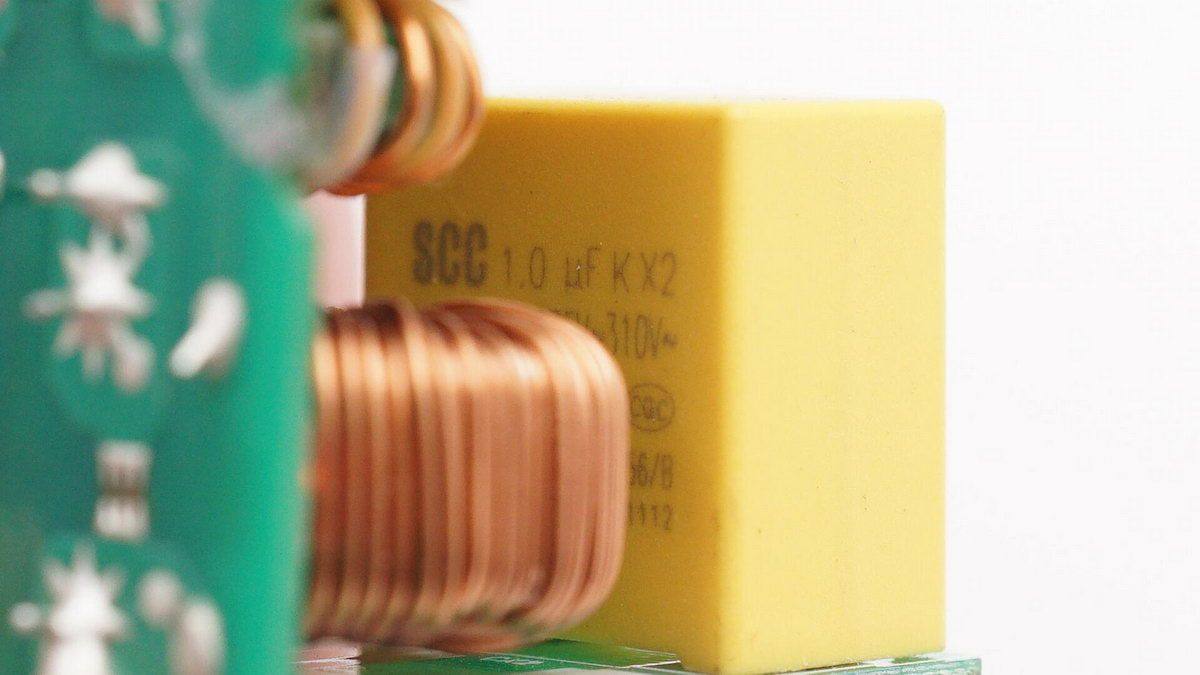

另一顆容量1.0μF。
模組側面一覽，分三段來看，左側還有NTC浪湧抑制電阻、整流橋、濾波電容等器件，中間設有諧振電容和高壓濾波電解電容，右側設有變壓器。

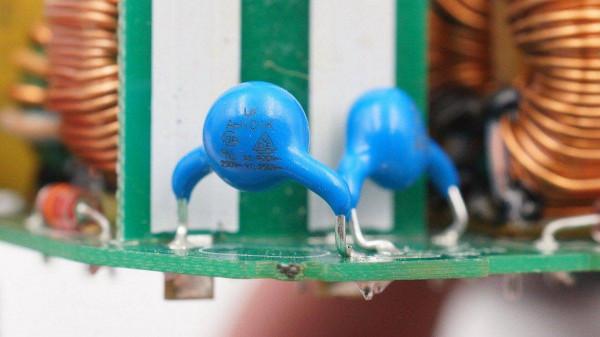

兩顆Y電容特寫。
整流橋來自揚傑，使用螺絲固定在散熱片上散熱。旁邊綠色的NTC浪湧抑制電阻用於抑制上電浪湧電流。
濾波電容特寫。
另一側也分三段來看，右側設有PFC升壓電路，中間還有諧振電感和電源主控晶片，輸出端設有兩塊小板。

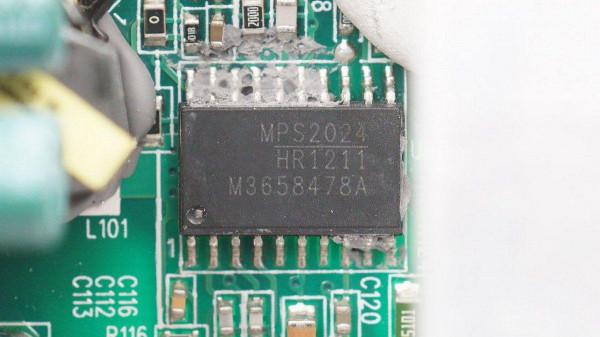

電源主控晶片採用MPS HR1211，這是一顆多模式PFC和電流模式LLC二合一控制器，將傳統晶片方案需要2-3顆晶片才能實現的功能整合在一顆晶片內部，PFC控制器支援CCM和DCM工作模式。
HR1211採用數字控制核心，支援高壓啟動和智慧X電容放電，PFC級支援最高250KHz工作頻率，LLC級內建600V半橋驅動器，內部整合自舉二極體，工作頻率高達500KHz，支援豐富的保護功能。
PFC升壓電感和散熱片上貼有導電海綿。
將PFC升壓電感拆掉,，散熱片上固定有PFC升壓MOS管以及整流管。
PFC升壓電感特寫。

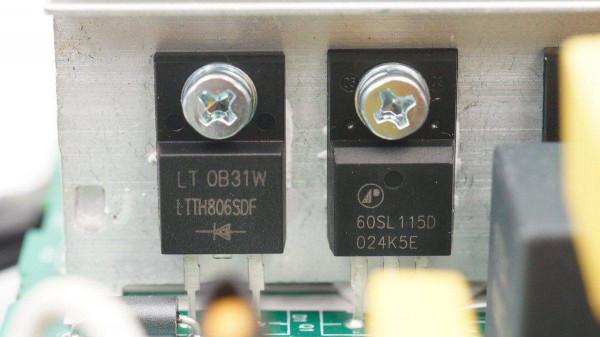

PFC升壓開關管採用富鼎先進AP60SL115DI，導阻115mΩ，TO-220CFM封裝。超快速整流二極體採用敦南LTTH806SDF，耐壓600V。

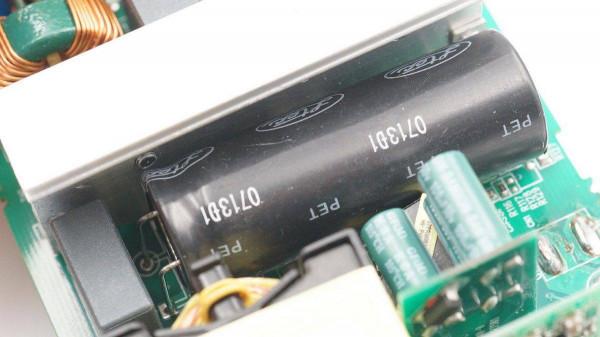

中間橫置一顆高壓濾波電解電容。

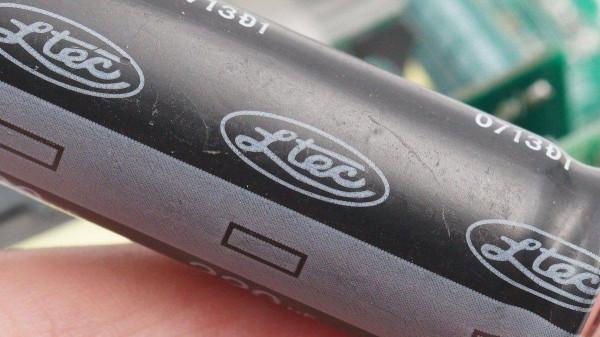

電容採用輝城Ltec品牌。
規格為450V 220μF。

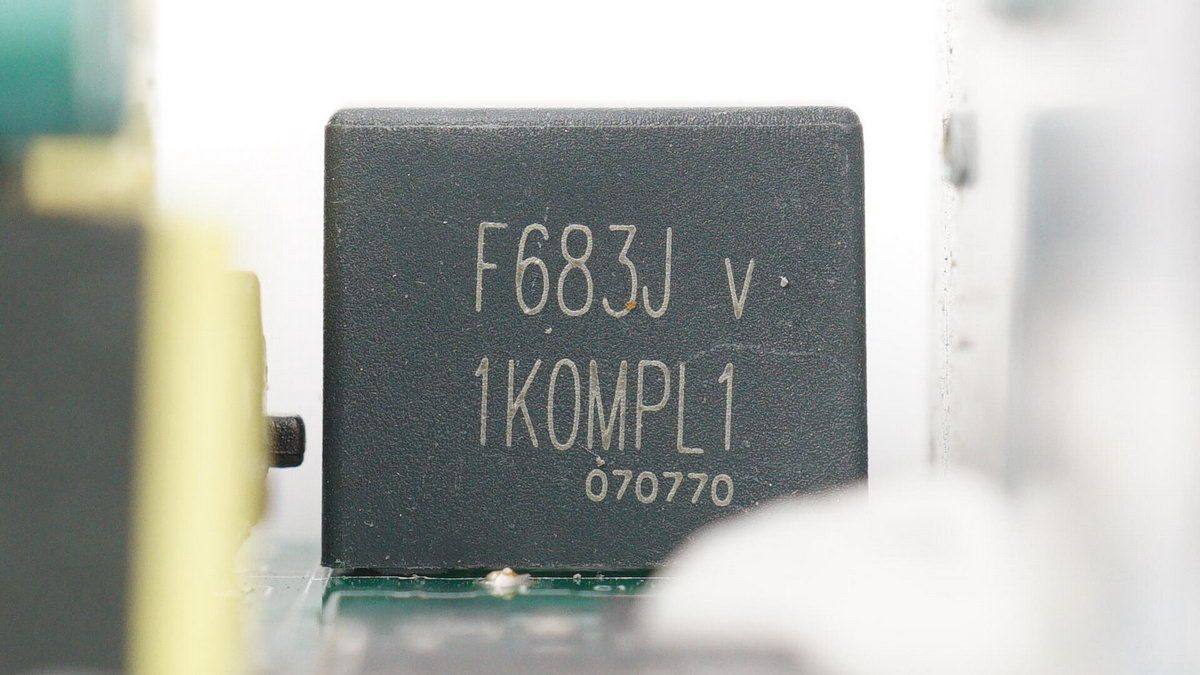

諧振電容特寫。

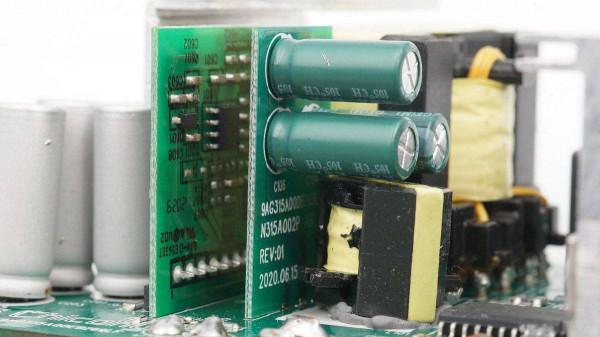

諧振電感左邊小板上焊接三顆濾波電容。

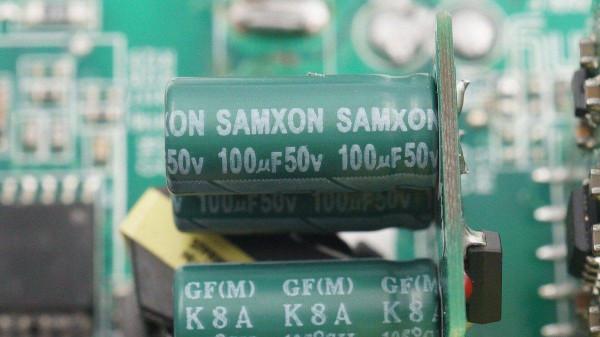

電容來自SAMXON三信，規格均為50V 100μF，用於給主控晶片供電。
LLC半橋開關管採用意法STD16N50M2，耐壓550V，導阻0.28Ω，DPAK封裝。

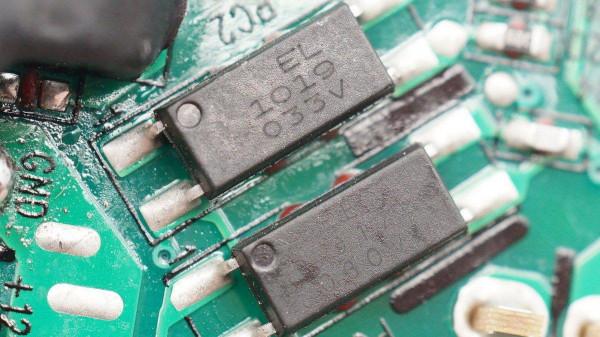

兩顆EL 1019光耦，用於輸出電壓反饋和電路保護。
第二塊小板上有一顆絲印SH3H0022的晶片。
輸出端一覽，兩顆同步整流管固定在散熱片上，右側設有三顆濾波固態電容。
MPS MP6924A LLC同步整流控制器，具有更強的抗干擾度和快速關斷功能，可相容CCM/DCM模式。
MP6924A內部集成了兩個同步整流控制器，分別用於LLC兩個次級線圈輸出的整流應用，適用於LLC轉換器同步整流應用。可以節省一顆控制器，精簡次級電路設計，同時支援4.2-35V寬範圍工作電壓，可以適用於USB PD3.1快充140W電源設計。

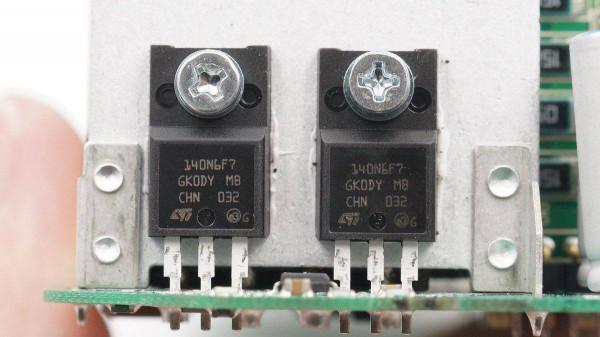

兩顆同步整流管採用意法STF140N6F7，耐壓60V，導阻0.0031Ω，用於進行LLC同步整流。
三顆輸出濾波固態電容特寫，規格為16V 1200μF。

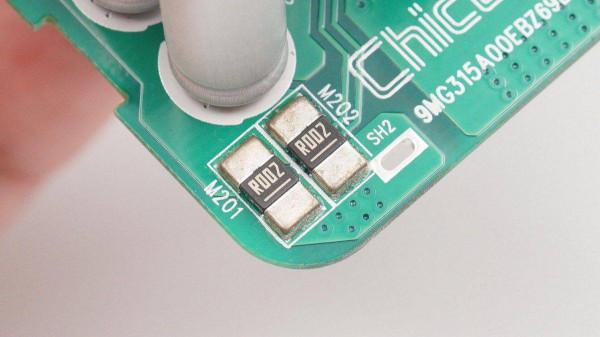

檢流電阻特寫。
全部拆解完畢，來張全家福。
充電頭網拆解總結
雖說Xbox Series X主機電源最大功率可以達到255W，但電源整體還是設計得相當小巧以及模組化，體現了一流的設計功底。同時對於本身並不大的Xbox Series X主機來說也是相當友好，很好的減輕機內空間壓力。
充電頭網透過拆解發現，電源之所以做得這麼小巧，主要還是得益於MPS HR1211+MP6924A這套高整合PFC+LLC電源方案的使用，高頻高效效能可靠，此外搭配意法半導體高低壓MOS管，輝城電解電容、固態電容進行濾波。大廠群光電能代工，用料豪華，做工可靠。
