膠囊式的充電倉設計，純白色的耳機配色，再加上入耳式的設計，又是處於無線耳機的黃金價位。

一加Buds Z2這款藍芽耳機，無論從配置亦或是價效比來說都有著不錯的話題。那不拆一下，就不是eWiseTech的風格了。所以，今天我們來看看這款耳機的內部吧。

拆解步驟

耳機部分

取下耳塞，在出聲孔位置可以看到帶有金屬防塵網。沿機身合模線位置拆開耳機，四周有膠進行固定。斷開主機板上面的BTB介面，可以取下揚聲器模組部分。主機板四周全是白色膠，貼有藍色二維碼標籤的是主控晶片。

揚聲器部分由金屬保護蓋直接蓋住，金屬蓋上面貼有二維碼標籤，四周塗滿膠粘劑。撬下金屬保護蓋，就可以看到揚聲器模組，揚聲器兩端各有一個磁鐵。

模組內灌滿了膠，取下揚聲器模組與麥克風軟板後，可以看到麥克風軟板也滿是膠。耳機充電觸點則直接焊接在軟板上。

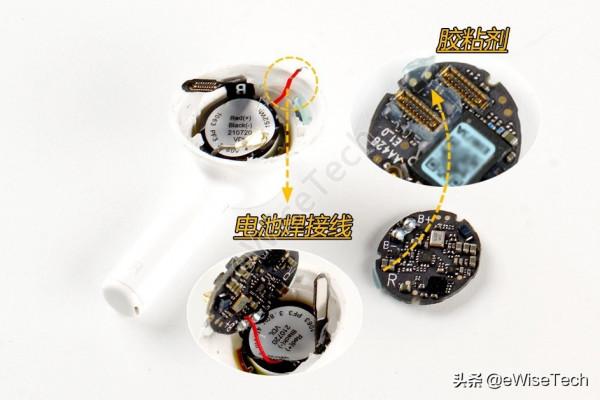

先斷開BTB介面和RF介面取下主機板，主機板上有很多半透明膠粘劑，硬度較高，直接封死BTB介面。主機板的下方是電池，電池透過導線焊接在主機板上面。

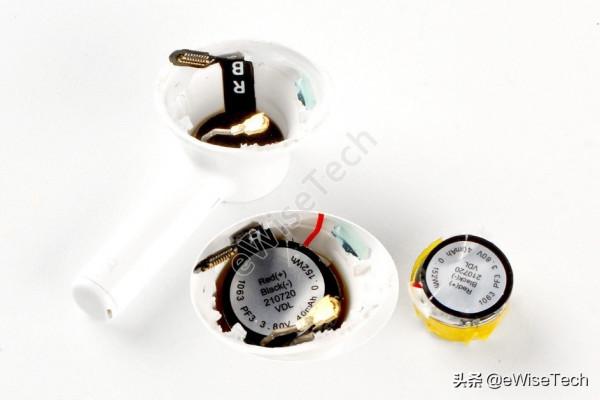

電池直接黏貼在機身內部。可以直接小心的撬下。

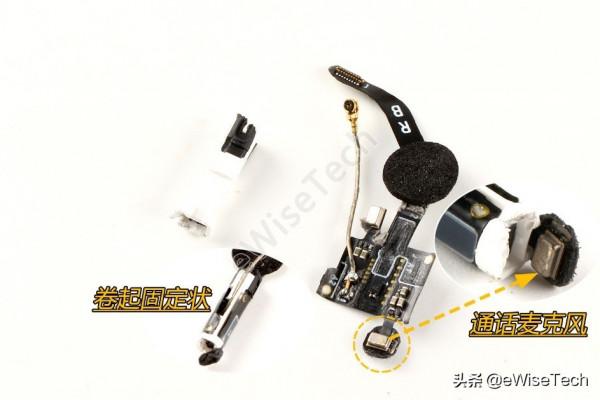

從機身下方取出觸控部分以及降噪麥克風和通話麥克風軟板，整個軟板被捲起固定在塑膠內支撐上面。底部是通話麥克風。

整個耳機使用了三顆麥克風，其中兩顆是降噪麥克風，一顆是通話麥克風，三顆都是瑞勤電子的。

充電盒部分

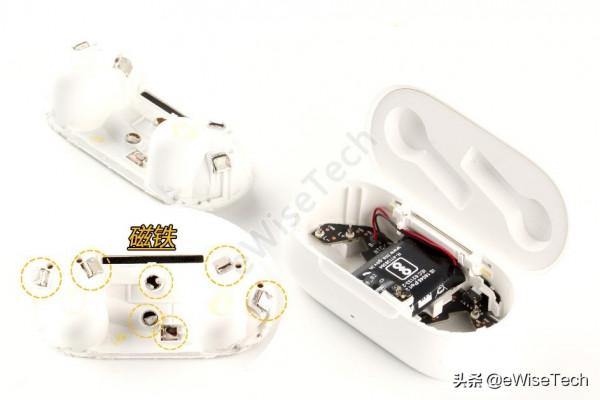

撬開充電盒，內部結構透過卡扣和膠水兩種方式固定。內支撐上面有七顆磁鐵。

上蓋用工具可以順利取下。靠近底殼處有黑色膠粘劑固定電池支架。

電池使用透明雙面膠固定在電池支架上面，先取下電池，可以看到下方電池支架使用螺絲固定。擰下螺絲，取下電池支架。

主機板同樣透過兩顆螺絲固定。電池焊接在主機板的焊盤上，塗有黑色膠粘劑，USB介面上面也有黑色矽膠保護套。充電盒按鍵位置使用黑色矽膠保護，可以起到防水防塵作用，同時保護微動開關。

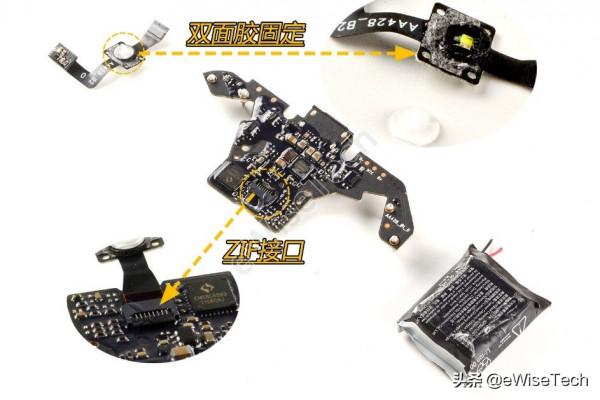

取下LED軟板，主機板以及電池。LED軟板透過ZIF介面連線在主機板上，LED燈的位置有一個塑膠燈罩，四周透過雙面膠固定。

主機板分析

耳機主機板

耳機主機板主要IC（下圖）:

1：BES- BES2500Z -藍芽SoC

2：Goodix - GH610 -電容式入耳檢測及觸控2合1晶片

3：Tkplusemi - SY5050 -電源管理

玄恆BES2500Z，藍芽SoC晶片，支援藍芽5.2，992K SRAM, 4M/8M FLASH，支援前饋降噪方案。

充電盒主機板

充電盒整個主機板上並沒有使用遮蔽罩，但是使用了大量的點膠將裸露的器件包裹起來。

充電盒主要IC（下圖）:

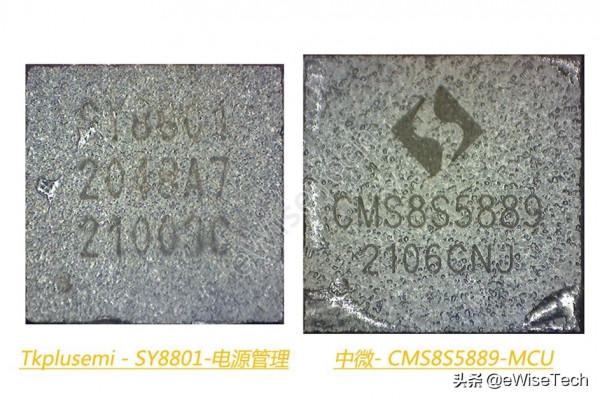

1：中微- CMS8S5889-MCU

2：Tkplusemi - SY8801-電源管理

2：ICM- CM1112-鋰電池保護IC

充電盒採用的是中微的CMS8S5889 8051的微控制器以及思遠半導體的SY8801智慧充電倉解決方案。

總結資訊

耳機的拆解一般都是不可逆的，這一款依然是。整機使用了比較多的膠粘劑，揚聲器模組與麥克風軟板本是一體的，也因為膠的原因在拆解中出現損壞。主機板上面的兩個BTB介面四周也全是膠的痕跡。充電盒的拆解難度一般，ZIF介面四周和內部也全是膠。USB充電介面也使用了矽膠保護套。

整機共有15顆IC，基本上都是國產晶片，耳機中使用了三顆麥克風，兩顆用於降噪，一顆用於通話。揚聲器動圈單元和官方介紹的一樣為11mm。(編:Judy)

要看到完整的BOM表，記得到eWisetech官網，最快了解拆解裝置資訊。最後的最後提醒大家在eWisetech中有各類數碼產品測評與拆解，可以移步查閱哦！
