大家好，我是李Sir，李解柴油機，為你解讀柴油機的方方面面。撰文不易，如需轉載，請務必掛本文連結，抄襲必究~
獨立發動機廠家的輕型柴油機，李Sir已經講過了雲內的D20系列，以及全柴的H20系列，今天李Sir為大家帶來玉柴的Y系列發動機。
玉柴Y系列發動機有多個產品，其中YC4Y20、YC4Y22和YCY24在設計上是同源的，本期會一併介紹。

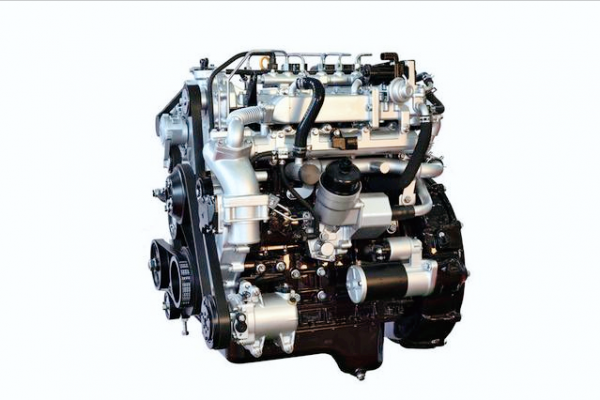

玉柴YCY24
Y系列發動機
Y系列是玉柴全新開發的輕型柴油機，產品配套車型涵蓋乘用車、皮卡、輕客和輕卡，Y取自於英語Young，寓意為朝氣蓬勃、靈便輕捷。
說到玉柴，對柴油機有一定認知的朋友，應該都聽說過這個名字。玉柴的總部位於廣西玉林，嗯……就是那個跟愛狗人士矛盾很深的城市。作為國產柴油機的排頭兵，玉柴的銷量常年位居行業第二，僅次於濰柴。玉柴的發動機覆蓋15~4200千瓦，涉及全領域配套，尤其以客車用中型發動機見長。

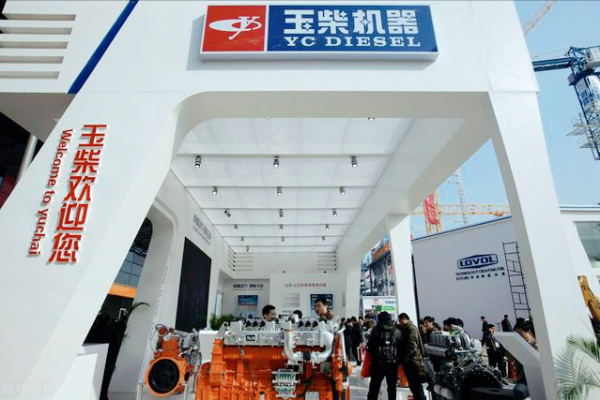

玉柴機器
Y系列擁有2L～3L的多款柴油機，主要包括：
2.0L的YC4Y20、2.2L的YC4Y22和2.4L的YCY24，這三款發動機都是玉柴與奧地利AVL合作開發的。前面介紹其它輕型發動機時，李Sir多次提到FEV，這AVL則是業內另一家著名的諮詢公司。兩家公司的技術能力難分伯仲，相對而言，FEV在輕型發動機上的產品更多一些，AVL則是在中重型產品上更有建樹。
奧地利AVL
YCY30，這款發動機是玉柴與義大利諮詢公司IAE合作開發的。IAE又叫洲際公司，這家諮詢公司不大，與大家熟知的VM發動機頗有淵源。更多內容這裡就不再講了，以後單獨介紹YCY30時再說。
雖然總部在玉林，但YCY24系列發動機的生產卻是在山東濟寧。濟寧玉柴發動機有限公司是廣西玉柴的全資子公司，是玉柴集團的乘用車發動機生產基地，除了YC4Y，玉柴的YC4FB和YC4W也在這裡生產。

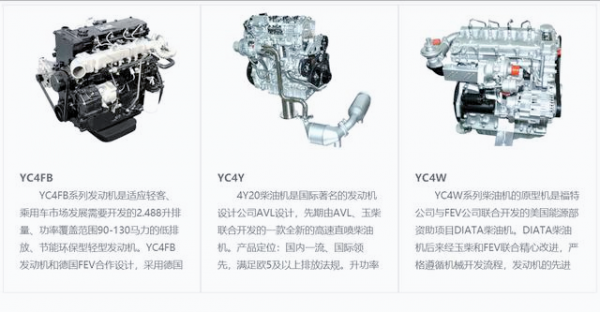

濟寧玉柴的產品
系列產品關聯
YC4Y20是在2017年開始量產的；而有關YCY22的訊息比較少，量產時間無從查起，李Sir推斷應該跟YC4Y20差不多；最後一個量產的柴油機是YCY24，於2019年開始量產。
玉柴YCY24
這三款發動機既然是同平臺，在設計上有很大的一致性，如果配套相同車型，在外觀上幾乎沒有差別。三者的主要區別在於排量，而排量拓展所用的思路，前面介紹雲內D20系列時李Sir已經講過，即在缸心距不變的情況下，透過微調缸徑行程來改變排量。而這三款產品更近一步，不止是缸心距一致，就連缸徑也完全一樣，只是行程不同。
三個產品有具體的缸徑、行程和排量引數，如下表所示。
系列產品的基本引數
發動機技術特點
YC4Y20、YC4Y22和YCY24發動機，有如下技術特點：
首先列舉一下大多數輕型柴油機都在用的技術方案：
——無缸套鑄鐵機體：相對於有缸套的機型，發動機長度小，重量輕。
——整體鑄鋁缸蓋：比鑄鐵缸蓋重量輕。
YCY24的側後方
——雙頂置凸輪軸：結構緊湊，往復運動零部件少，更適用於高轉速發動機。
——液壓挺柱+滾輪搖臂：始終保證氣門間隙為0，噪聲低。
——缸蓋罩整合呼吸器：無濾芯，全生命週期免維護，結構緊湊。
——預熱塞：相較於進氣加熱格柵，能實現更低的冷啟動溫度。

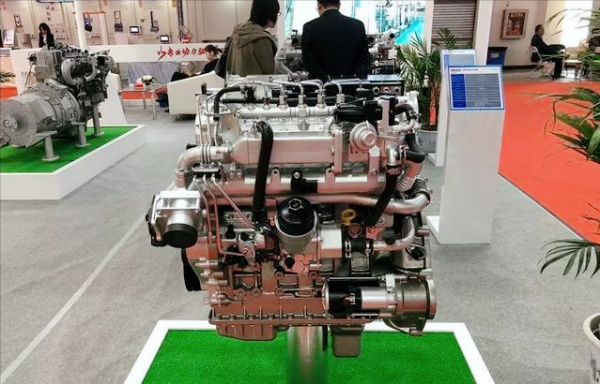

YCY24的側前方
以上技術方案在其它產品上已介紹過多次，這裡就不再展開多講，感興趣的話可以翻看一下李Sir前期的文章。
下面再介紹一下該發動機的其它技術特點：
——德爾福1800bar燃油系統：軌壓越高燃燒越充分越省油，目前國六柴油機的軌壓大都在1800bar～2000bar之間。
YCY24的頂部

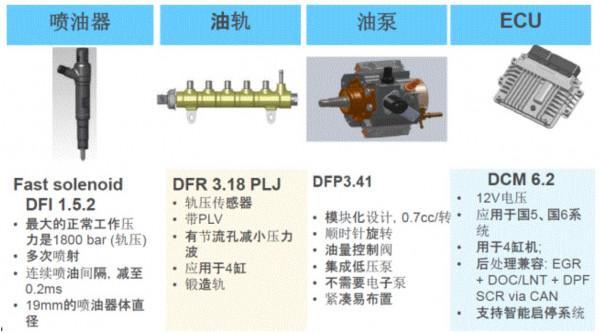

YCY24的燃油系統
——正時鏈傳動系統：位於發動機前端，實現了全生命週期免維護。前期李Sir介紹的發動機以帶傳動居多，最近介紹的發動機則多為鏈傳動，總的看來兩種方案的應用情況大致相當。
YCY24的鏈傳動系統
——曲軸偏置：曲軸軸線相對於缸孔軸線偏置，有利於減小活塞往復運動過程種的側向力，減小敲缸聲，降低噪音。
——鑄鋁或三明治油底殼：相對於普通衝壓油底殼，能更有效地隔聲，從而降低噪音。

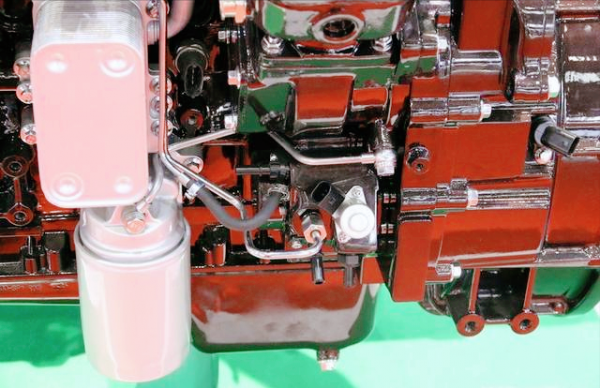

YCY24的機油冷卻濾清總成和油底殼
——VNT增壓器：供應商為蓋瑞特，相對於普通放氣閥增壓器，VNT低速響應快，高速可靠性好，還能降低發動機地油耗水平。
YCY24的增壓器
——EGR模組：熱端閥+旁通閥+I型冷卻器。熱端閥是指，EGR廢氣先經過EGR閥，後經過冷卻器的佈置形式；相對的，冷端閥是指EGR廢氣先經過EGR冷卻器，後經過EGR閥的佈置形式。

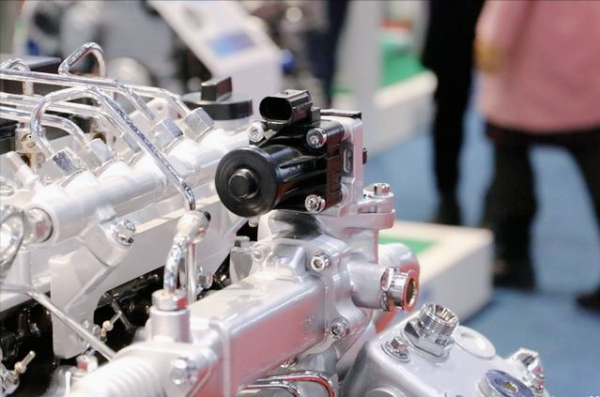

YCY24的EGR閥
——輕型車後處理技術：對於皮卡和SUV車型，需要滿足輕型車國六排放法規，排放難度更高，尤其是NOx排放難以達標。所以Y系列採用了緊耦合DOC+SCR+DOC+DPF的後處理路線，將處理NOx的SCR儘量放在靠近發動機增壓器的部位。這樣廢氣到達SCR時的溫度更高，可以提高尿素還原NOx的轉化效率。這樣的後處理路線比較少見，與李Sir之前介紹過的發動機都不一樣。
輕型車的後處理
——重型車後處理技術：當配套輕卡和輕客時，需要滿足重型車國六法規，難度低些，Y系列採用了DOC+DPF+SCR的後處理路線，相對簡單成本低，這也是重型車應對國六地通用技術路線。

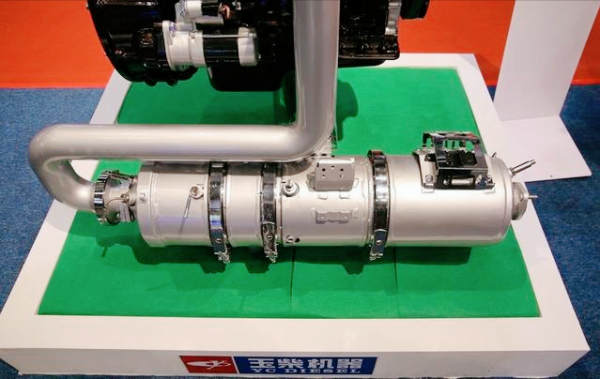

重型車的後處理
——HC噴射：熟悉柴油機的朋友應該知道，發動機有個處理顆粒物的部件，叫DPF。開車時間長了，DPF內會積累大量的碳，造成排氣堵塞。因此每隔一段時間，就要設法提高DPF溫度，將碳燒掉，這個過程稱為DPF再生。一般輕型發動機使用燃油後噴技術進行再生，即在每次燃燒將要結束時，再噴點油，這部分油在到達DOC後燃燒升溫，從而提高了DOC後面DPF的溫度。當使用DOC+SCR+DOC+DPF的後處理時，如果繼續使用燃油後噴技術，一方面會導致SCR溫度過高，高溫反而使尿素燃燒，從而降低了NOx的處理效率；另一方面，當廢氣抵達DPF時，溫度已經降低，不足以使DPF再生。因此，Y系列使用了重型車上用於再生的HC噴射技術，即在SCR與第二個DOC之間增加一個噴油器，當需要進行DPF再生時，直接用這個噴油器噴油進行升溫。因為額外增加了一隻噴嘴和相應的管路，所以HC噴射的缺點就是貴，Y系列使用HC噴射更多是因為後處理路線而無奈的選擇。
HC噴射系統（非YCY24，僅示意）
配套產品介紹
前面介紹雲內D20時，李Sir提到過兩點趨勢，一是同系列的多個發動機裡，往往時排量大的機型銷量最好；二是獨立發動機廠的發動機，很難再配套配套到皮卡和SUV上。
玉柴的這三種Y系列發動機也符合這個規律。
YC4Y20發動機，曾經配套到了國五越野車北汽BJ40上，但國六時已被北汽福田的FD20所替代。
北汽BJ40
YC4Y22發動機更是幾乎沒什麼訊息，李Sir僅查到五菱宏光的房車上，該機型有過配套。
五菱宏光的房車
最受歡迎的是YCY24，首先與東風集團展開密切合作，在東風御風VAN車、東風多利卡等輕卡上配套。最近更是配套到了鄭州日產的新銳騏皮卡上，比起雲內D20完全無皮卡可配的境遇，多少還要好些。
新銳騏皮卡
除了東風旗下車型，YCY24還在金旅海獅，宇通校車等車型上。
宇通校車
另外宇通還傳出了正在開發皮卡的訊息，其搭載的發動機，有可能也是這款YCY24。
發動機的主要引數
YC4Y20、YC4Y22和YCY24的主要引數如下表所示。
產品的主要引數
結語
從技術水平上講，李Sir認為YCY24柴油機雖算不上驚豔，但總體而言算是一款比較優秀的產品。
在皮卡和SUV市場，與主流的2L柴油機相比，YCY24的排量更大，這種差異性帶來了更多的機遇。當一款車型已經擁有了2L的動力以後，如果想要進一步拓展其它配置，YCY24提供了可選方案。
越野皮卡
在輕客市場，YCY24憑藉著較為優秀的噪聲控制，也佔據著一定的市場。
在輕卡市場，YCY24則稍顯尷尬，未來這一市場的主流將是2.5L排量的發動機，YCY24難免在動力上不佔優勢。
你想嘗試一下2.4L動力的新銳騏皮卡嗎？歡迎大家留言討論。
如果本期作品有幫助到您，請不吝關注及點贊。我是李Sir，一個陪你深入瞭解發動機的朋友。
